Co je roboTest P?

roboTest P je plně automatický zkušební systém pro zkoušky tahem kovových materiálů. V závislosti na rozměrech a ploše vzorků lze autonomně vyzkoušet až 300 vzorků.

Operátor plní zásobník systému na bezpečném místě, což umožňuje obsluze doplňovat vzorky také během zkoušek.

Po spuštění systému probíhá podávání vzorků, zkoušení i odebírání zbytků vzorků automaticky. Obsluha může kdykoli upravit pořadí vzorků a průběh zkoušek. Díky zadaným tolerančním kritériím je možné třídění zbytků vzorků OK/NOK při likvidaci jejich zbytků.

Produktivitu zkoušek lze optimálně přizpůsobit požadavkům zákazníka pomocí dalších zařízení, jako je zařízení pro měření rozměrů, ID skener, zařízení pro měření drsnosti nebo tvrdoměr. Přesné a opakovatelné měření hodnoty r a příčné deformace se rovněž provádí v automatizovaném režimu.

Pro zvýšení produktivity je možné do celého systému zapojit více strojů pro zkoušení materiálů.

Při manuálních zkouškách lze podavač vzorků posunout na stranu, pracovní prostor stroje se tak stane pro obsluhu lépe přístupným. U systémů se dvěma zkušebními stroji umožňuje dodatečný bezpečnostní prostor obsluze provádět ruční zkoušky souběžně s automatickým provozem.

Otázka: kdy používat roboTest P?

Počet vzorků

> 300 identických nebo podobných vzorků

Zkušební zatížení

Do 2 500 kN

Komplexnost

Komplexní zkoušky; řešení s více zkušebními stroji a komponenty

Automatizovaný robotický zkušební systém pro tlusté desky

Robotický zkušební systém roboTest P se zkušebním strojem 1 200 kN pro automatizované zkoušky tahem tlustostěnných plechů. Před zkouškou se automaticky změří rozměry vzorků.

Výhody

Eliminuje se vliv obsluhy, jako jsou teplota nebo vlhkost rukou a upnutí vzorků mimo střed nebo šikmo. To vede k vysoké reprodukovatelnosti výsledků zkoušek.
Kvalifikovaný personál laboratoře tak nemusí vykonávat rutinní činnosti a může se věnovat náročnějším úkolům.
Stroj může běžet také v době polední přestávky a noční směny, což zvyšuje jeho využívání a přináší rychlejší výsledky.
Zkušební systém snižuje náklady na testování jednoho vzorku, vlastní návratnost se počítá na dobu jednoho až dvou let.
Systém poskytuje spolehlivou dokumentaci a dlouhodobé statistické sledování dat.

Součásti systému a příslušenství

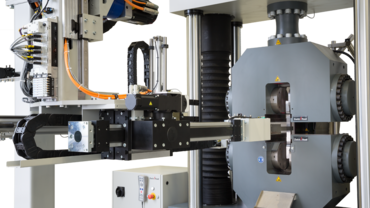

Podavač vzorků u robotického zkušebního systému roboTest P a kovový vzorek ve zkušebním stroji

Transport vzorků

Podávací osa automaticky a bezpečně přemisťuje vzorky o hmotnosti až 10 kg. Pokud je zapotřebí provádět manuální zkoušky, stačí posunout podavač vzorků na stranu, čímž se obsluze uvolní přístup ke stroji.

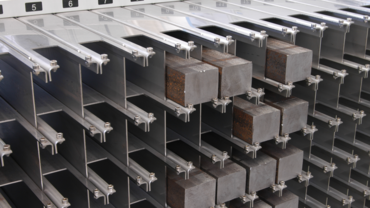

Regálový zásobník pro ploché vzorky 2 000 kN

Zásobník vzorků

Zásobník pojme až 400 vzorků (dle velikosti). Obsluha plní zásobník vzorků v bezpečném prostoru systému, a může tak činit i během provozu.

Automatizované měření rozměrů vzorků v robotickém zkušebním systému

Stanovení průřezu vzorku

Automatické stanovení průřezu pro určení tloušťky a šířky vzorku se provádí na vzorku na jednom nebo třech bodech. Přístroj pro stanovení průřezu se nastaví pomocí etalonu, což zajišťuje reprodukovatelné výsledky zkoušek.

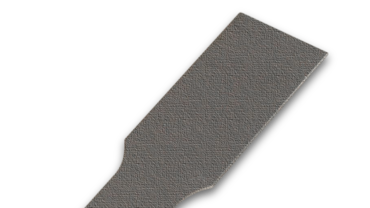

Drsnost povrchu vzorku se měří během automatizované sekvence

Měření drsnosti povrchu

Pomocí zařízení pro měření drsnosti, které je volitelným doplňkem, je možné určit také drsnost povrchu vzorku.

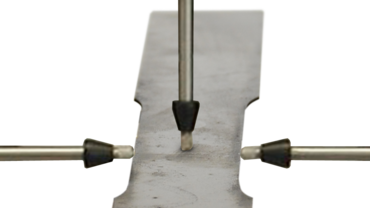

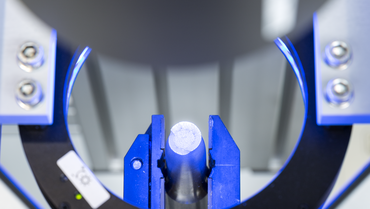

Stanovení kontrakce

Dvě kamery snímají vzorek v průběhu zkoušky. Poté, co dojde k lomu zkušebního tělesa, jsou obě poloviny vzorku pomocí softwaru vyrovnány a spojeny dohromady.

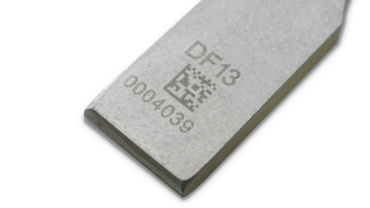

Čárový kód nebo 2D kód je načten během automatizované sekvence

Čtečka identifikačního kódu

Čtečka čárových nebo 2D kódů, která je volitelným doplňkem, slouží k jednoznačné identifikaci vzorku. Eliminuje tak chyby, které by mohly při identifikaci vzniknout. Další možností je údaje o vzorku (jako identifikační číslo, šířka, tloušťka atd.) zadat do počítače.

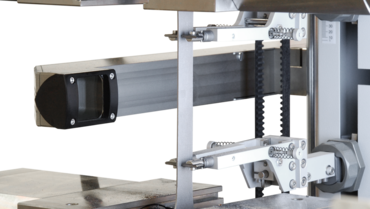

Měření hodnoty r pomocí snímače příčné deformace

Určování hodnoty r

Měření změny šířky při zkoušce tahem kovových materiálů se provádí pomocí kontaktního (raménkového) nebo optického průtahoměru.

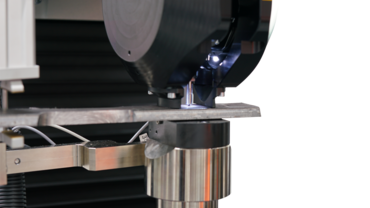

Mření tvrdosti vzorků z kovu a slitin kovů

Měření tvrdosti

Na vyžádání lze do robotického zkušebního systému integrovat i zařízení pro měření tvrdosti.

autoEdition, software pro automatické systémy

autoEdition3 – software pro automatické systémy

Srdcem robotického zkušebního systému je software pro automatizaci autoEdition3. Software autoEdition3 řídí a monitoruje všechny automatické zkušební procesy, komponenty a zařízení.

Ve spojení se zkušebním softwarem testXpert III poskytuje autoEdition3 sledovatelnost výsledků a jejich ochranu proti manipulaci. Ihned po spuštění aplikace autoEdition3 se uživatel setká s výhodami intuitivního ovládání, které je v souladu s uživatelským rozhraním testXpert.

autoEdition
