ASTM D5379 | ASTM D7078 V-Kerb Scherversuche an Composites

Iosipescu Shear Test / V-Notch Rail Shear Test

Die Normen ASTM D5379 und ASTM D7078 legen standardisierte Prüfverfahren für Scherversuche an Composites fest, die der Charakterisierung der Schereigenschaften in Lagenebene an unidirektionalen Faserverbunden und multidirektionalen 0°/90° Gelegen / Geweben dienen.

Theoretisch kann jede der möglichen sechs Scherebenen separat untersucht werden. Allerdings ist die Laminatherstellung für die Messung von interlaminaren Schereigenschaften sehr aufwendig und wird üblicherweise nicht angewandt.

Laminate mit 45° Lagen können mit den Verfahren nach ASTM D5379 und ASTM D7079 nicht gemessen werden, da die Normalspannungen in den 45° Lagen sehr hoch wären und das Ergebnis verfälschen würden. Prüfverfahren mit ±45° Laminat sind in der ASTM D3518 (In plane shear test) beschrieben.

Ziel & Anwendungsbereich  Probekörper  ASTM D5379 Iosipescu Test  ASTM D7078  Passende Prüfmittel  Downloads  Beratung anfordern

ASTM D5379 und ASTM D7078: Ziel und Anwendungsbereich

Sowohl die ASTM D5379 und die ASTM D7078 legen standardiesierte Prüfverfahren zur Messung der Schereigenschaften an Faserverbundwerkstoffen fest.

Der Anwendungsbereich ist für folgende Laminatformen vorgesehen:

  • Unidirektionale Laminate mit Faserrichtung 0° oder 90°
  • Unidirektionale Laminate mit gleicher Lagenanzahl in 0° und in 90° Faserrichtung
  • Gewebe-Laminate bei denen die Schussrichtung in 0° oder in 90° liegt
  • Kurzfasergefüllte Kunststoffe bei denen die Faserrichtung zufällig verteilt ist

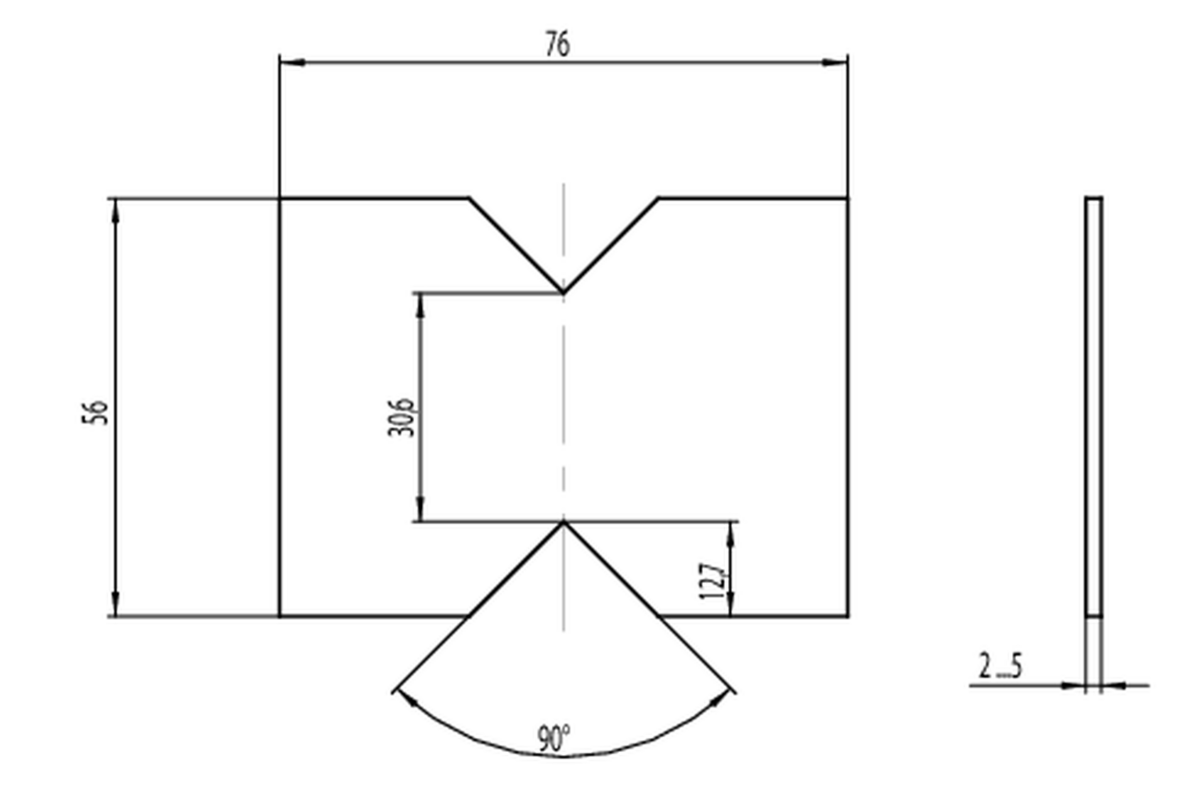

Probekörper nach ASTM D5379 und ASTM D7078

Die Probekörper, welche in den Prüfverfahren nach ASTM D5379 und ASTM D7078 definiert sind, unterscheiden sich durch die Größe des Probekörpers und die Art der Krafteinleitung:

  • Beim V-Kerb Schubversuch (V-Notch Rail Shear Test) nach ASTM D7078 ist der Probekörper für die Beurteilung gröberer Faserarchitekturen größer und wird eingespannt.
  • Beim Iosipescu Test nach ASTM D5379 findet eine weitgehend formschlüssige Kraftübertragung statt.

Die Kerbe sorgt für eine Konzentration der Scherspannungen im engsten Querschnitt, die schlussendlich zum Bruch führt. In dieser Scherebene werden die Schubdehnungen mit zwei unter ± 45° angeordneten Dehnungsmeßstreifen (DMS) gemessen.

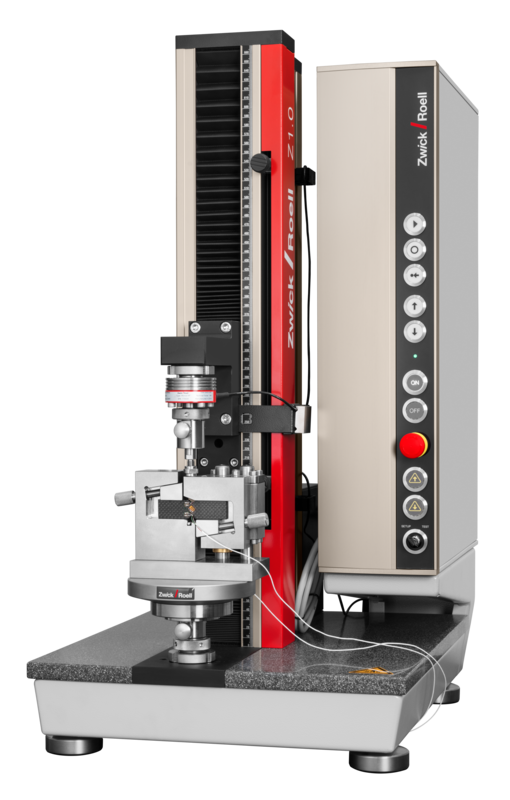

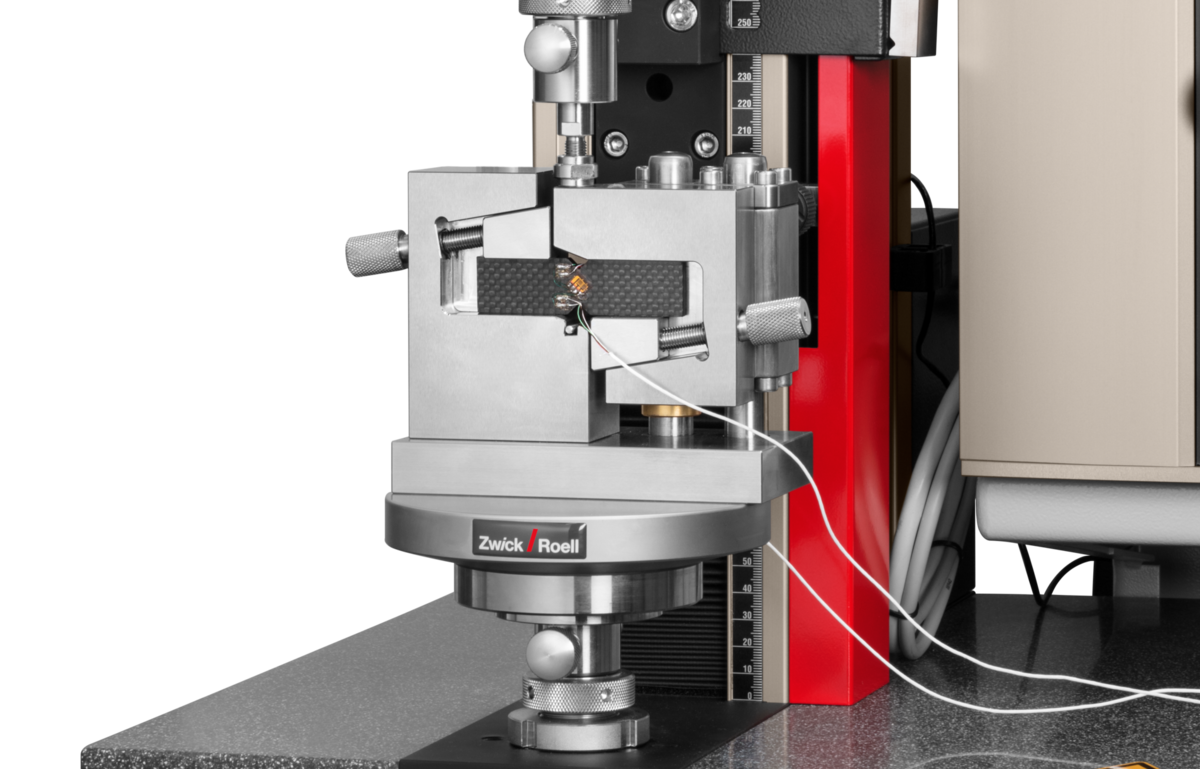

Iosipescu Test ASTM D5379

Anwendungsbereich:

  • Da der Probekörper für den Iosipescu Shear Test nach ASTM D5379 relativ klein ist eignet sich dieses Verfahren besonders für Messungen an unidirektionalen und 0°/90° Gelegen bei denen die Faserstruktur relativ fein ist.

Versuchsdurchführung ASTM D5379:

  • Die Iosipescu-Schervorrichtung ist in Längsrichtung geführt. Sie wird auf eine Druckplatte oder die Traverse des Prüfsystems aufgesetzt.
  • Die beidseitig gekerbte Probe wird in die Schervorrichtung eingelegt. Zwischen den Kerben entsteht unter Druckbelastung eine Zone momentenfreier Schubbelastung. Die Fasern müssen parallel oder quer zur Belastungsrichtung liegen. Die Schubdehnung wird über Dehnungsmessstreifen gemessen, die unter 45° zur Scherebene appliziert sind.

Ermittelte Kennwerte nach ASTM D5379:

  • Scherverhalten
  • 0,2% Scherspannung
  • max. Scherspannung
  • Sekanten-Schermodul

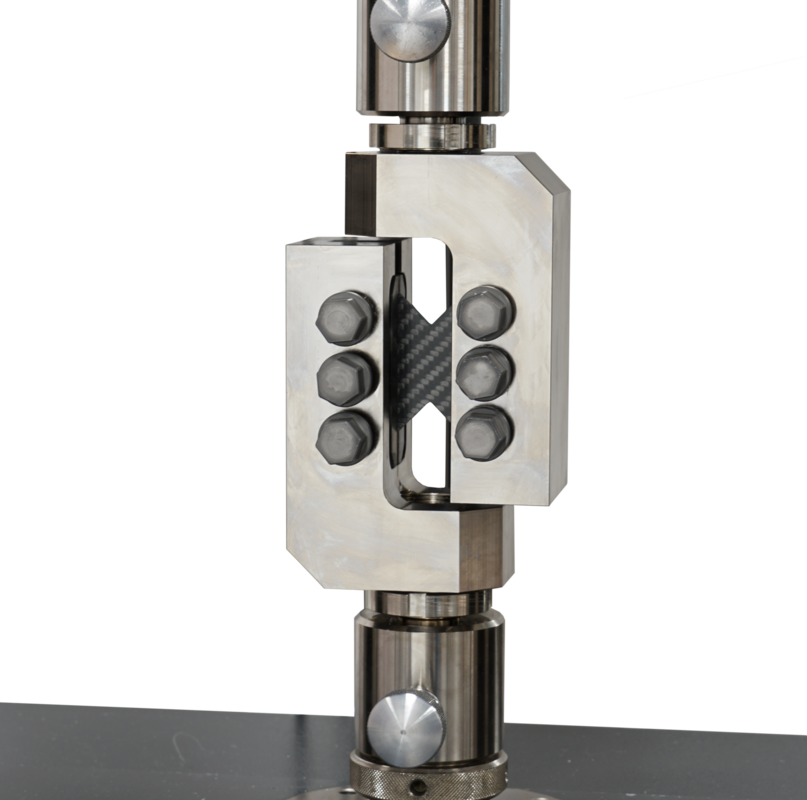

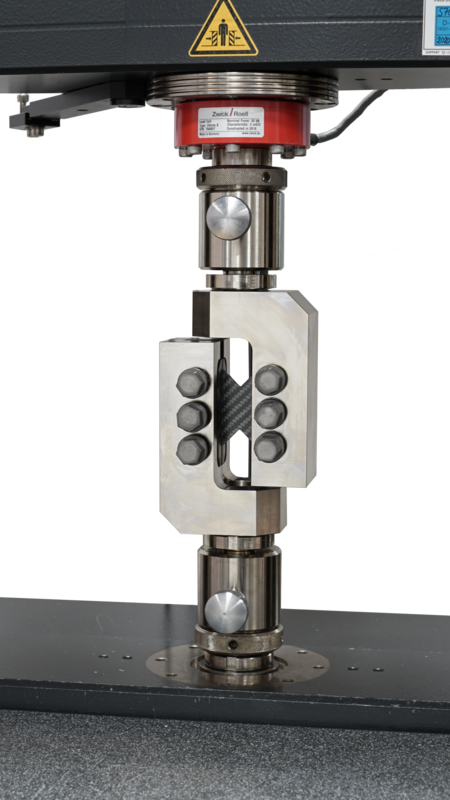

ASTM D7078 V-Notch Rail Shear Test

Anwendungsbereich:

  • Bei V-Notch Rail Shear Test nach ASTM D7078 kommt ein im Vergleich zum Iosipescu-Verfahren größerer Probekörper zum Einsatz, der an den Seiten geklemmt wird, was die Einleitung höherer Scherkräfte ermöglicht. Dadurch eignet sich die Methode auch für Messungen an Laminaten aus gröberem Gewebe.

Versuchsdurchführung nach ASTM D7078:

  • Die Probe ist mit einer V-Kerbe zur Konzentration der Scherebene versehen. Sie wird seitlich kraftschlüssig in die Schervorrichtung eingelegt. Die Schubdehnung wird über zwei Dehnungsmessstreifen gemessen, die unter 45° zur Scherebene appliziert sind.
  • Die Schubverformung wird über die zwei Teile des Werkzeugs eingebracht, die während der Messung in Zugrichtung bewegt werden. Der normativ festgelegte Aufbau des Werkzeugs sieht keine direkte Führung vor, wie sie im Iosipescu-Verfahren vorhanden ist.
  • Vor der Prüfung muss das Werkzeug mit Hilfe von Einstellelementen exakt ausgerichtet werden. Die ZwickRoell V-Notch Rail Shear Vorrichtung nach ASTM D7078 ermöglicht eine exakte Zentrierung des Probekörpers durch mitgelieferte, fixierbare Abstandsstücke. Die Ausrichtung der Spannbacken zueinander ist durch die Verstellbarkeit der vorderen und hinteren Klemmbacke sichergestellt.

Ermittelte Kennwerte / Prüfergebnisse nach ASTM D7078:

  • Scherverhalten
  • 0,2% Scherspannung
  • max. Scherspannung
  • Sekanten-Schermodul
