Ringstauchversuch (RCT) ISO 12192 | TAPPI T822
Transportbehälter aus Pappe sind während des Transports oder der Lagerung häufig in der Ebene wirkenden Druckkräften ausgesetzt. Die Druckfestigkeit hängt von der Konstruktion des Behälters und von der Druckfestigkeit der Bestandteile der Pappe ab, aus der er hergestellt ist. Der Stauchwiderstand dieser Komponenten in der Ebene kann durch den Ringstauchversuch (auch als RCT - Ring Crush Test bekannt) ermittelt werden.
Die ISO 12192 legt ein Verfahren zur Bestimmung der Kantenstauchfestigkeit (Ringstauchwiderstand) von Papier und Pappe, insbesondere von Pappe, die zur Herstellung von Versandbehältern verwendet wird, fest. Sie gilt für alle Papiere und Pappen mit einer Dicke im Bereich von 100 µm bis 580 µm. Der RCT wird auch nach der Norm TAPPI T822 durchgeführt, die im Wesentlichen in der nordamerikanischen Papierindustrie zum Einsatz kommt.
Probenvorbereitung & Versuchsdurchführung RINGSTAUCHVORRICHTUNG Prüfmaschinen Beratung anfordern Downloads
Ringstauchversuch: Probenvorbereitung und Versuchsdurchführung
Der Ringstauchversuch (RCT) ermittelt die maximale Stauchkraft, die ein zum Ring geformter und genormter Streifen aus Papier oder Pappe aushält bis er einknickt. Die Druckkraft wird dabei axial auf den Ring aufgebracht.
Für die Prüfung werden Streifen mit einer Breite von 12,7 mm in Längs- und Querrichtung zugeschnitten. Um den geeigneten Scheibendurchmesser für die Probenhalterung auswählen zu können, muss die Dicke des Materials ermittelt werden.
Danach wird der Streifen in den Probenhalter eingebracht, sodass er einen kompletten Ring bildet. In einer Universalprüfmaschine wird mittels Druckplatten und einer Prüfgeschwindigkeit von 12,5 mm/min der RCT getrennt für Längs- und Querrichtung ermittelt. Dabei ist es wichtig, dass die Kräfte während des Versuchs exakt senkrecht in die Probe eingeleitet werden.
Zudem hängen die Messwerte sehr von einer guten Probenvorbereitung ab. Nur die exakte Parallelität der Probe und der Führungen garantieren eine genaue Bestimmung der Ringstauchfestigkeit. Eine optimale Parallelität der Probe wird mit dem Streifenschneider von ZwickRoell erreicht.
Weil der Ringstauchversuch eher das Knickverhalten der Probe und nicht das Stauchverhalten wiedergibt, wird er zunehmend durch den Streifenstauchversuch (SCT) ersetzt.

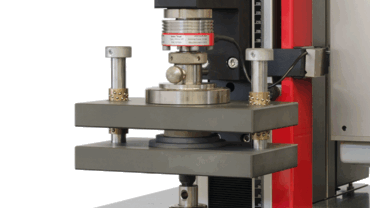

ZwickRoell Ringstauchvorrichtung nach ISO 12192 und TAPPI T822
Zur normkonformen Durchführung des Ringstauchversuchs RCT nach ISO 12192 und TAPPI T822 an Papier und Pappe verfügt ZwickRoell über eine spezielle Druckvorrichtung, die darüber hinaus auch für den Kantenstauchversuch (ECT-Test) nach ISO 3037 und TAPPI T811, den Flachstauchversuch (FCT) nach ISO 3035 und TAPPI T825 an Wellpappe sowie den Corrugated Medium Test (CMT) nach ISO 7263 und TAPPI T809 an Wellenrohpapier eingesetzt werden kann:
- Die Ringstauchvorrichtung (RCT) besteht aus einer Grundplatte und neun Scheiben unterschiedlicher Durchmesser.
- Die Grundplatte hat einen tangentialen Einführschlitz. Die Probe wird in den freien Spalt zwischen Ring der Grundplatte und der eingesetzten Scheibe geschoben.
- Einsätze für den Ringstauchversuch passen problemlos in die geführten Druckplatten.
- Durch präzisionsgeführte Druckplatten ist eine extrem hohe Seitensteifigkeit gegeben und somit eine reproduzierbare Ermittlung der Kennwerte gewährleistet.
