ISO 9895 Streifenstauchwiderstand / Kurzspanntest (SCT)

vgl. auch TAPPI T826, DIN 54518

Die ISO 9895 spezifiziert ein Verfahren zur Bestimmung der Druckfestigkeit von Papier und Pappe im Kurzspanntest (engl. Short Span Comression Test / SCT) und wird für eine Grammatur von 100 g/m2 bis 400 g/m2 empfohlen. Sie ist für Papiere und Pappen bestimmt, die für die Herstellung von Verpackungen und Kartons verwendet werden und hilft sicherzustellen, dass die Verpackungen den Belastungen während des Transports und der Lagerung standhalten.

Auch die Normen TAPPI T826, die im wesentlichen in der Nordamerikanischen Papierindustrie zum Einsatz kommt, als auch die DIN 54518 beschrieben das Verfahren zur Bestimmung des Streifenstauchwiderstandes an Papier und Pappe im Kurzspanntest.

Aufgrund der geringen Versuchslänge von nur 0,7 mm wird der tragende Faseranteil des Werkstoffs im SCT stärker berücksichtigt als bei den traditionellen Versuchsmethoden (Ringstauchversuch / RCT nach ISO 12192 , Wellstauchversuch / CMT Papier ISO 7263 oder Linearstauchversuch). Zudem hängt die Genauigkeit des RCT auch von der Qualität der Probenvorbereitung ab. Nur eine exakte Parallelität von Probe und Führungen gewährleistet eine exakte Bestimmung der Ringstauchfestigkeit. Aufgrund dieser technischen Vorteile wird der SCT weltweit immer häufiger eingesetzt und hat sich inzwischen als alternatives Prüfverfahren etabliert.

Ziel der Prüfung Video Prüfvorrichtung Kontakt Passende Produkte Downloads

Video: Versuchsdurchführung SCT Test Papier ISO 9895

Beim SCT nach ISO 9895, TAPPI T826 und DIN 54518 wird ein schmaler Papierstreifen über eine sehr kurze Spannlänge von 0,7 mm (Short-span) in die ZwickRoell SCT Prüfvorrichtung eingespannt und senkrecht zur Ebene des Papiers gestaucht. Ziel ist es, die maximale Druckkraft pro Flächeneinheit (Streifenstauchwiderstand) zu bestimmen, die das Papier kurzzeitig aufnehmen kann, bevor es versagt.

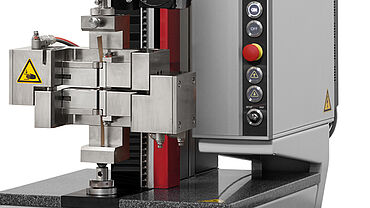

SCT Prüfvorrichtung nach ISO 9895, DIN 54518 und TAPPI T826 von ZwickRoell

Die ZwickRoell SCT Prüfvorrichtung eignet zur Bestimmung des Streifenstauchwiderstandes in der Blattebene von Papier und Pappe (100 ... 400 g/m²) nach ISO 9895, TAPPI T826 und DIN 54518.

  • Die Prüfvorrichtung besteht aus zwei Pneumatik-Klemmeinheiten, durch zwei Präzisionsführungen miteinander verbunden. Die Schließkraft wird pneumatisch aufgebracht. Die solide Konstruktion mit Präzisionsführungen garantiert eine sehr gute Reproduzierbarkeit der Prüfergebnisse, selbst bei schweren Papierqualitäten.
  • Die Führungselement-Kraftwirkungslinie in der Probe und die Symmetrielinie des Kraftaufnehmers liegen in einer Ebene. Sie erlauben eine Krafteinleitung frei von Seitenkräften und Biegemomenten. Das ergibt Spitzenergebnisse für den SCT-Wert.
  • Durch eine sehr steife Messanordnung werden die Rückwirkungen von der Maschine auf die Probe auf ein Minimum begrenzt.
  • Die SCT-Prüfvorrichtung kann als preisgünstiges Zubehör in Kombination mit unseren Universalprüfmaschinen der Reihen zwickiLine, ProLine und AllroundLine eingesetzt werden. In Kombination mit unserem Berstdruckprüfgerät nach ISO 2758 / ISO 2759 ist die SCT Prüfvorrichtung eine sehr preisgünstige und funktionelle Prüflösung, insbesondere bei der Prüfung von Wellpappen-Rohpapier anstelle teurer Einzellösungen.
  • Die ZwickRoell Prüfsoftware bietet mit seinen Prüfprogrammen mit vorbereiteter Datenschnittstelle zu CAQ-Systemen eine garantiert schnelle Datenintegration.
  • Eine optimale Parallelität der Probe wird mit dem Streifenschneider von ZwickRoell erreicht.

Sie haben Fragen zur Papierprüfung oder brauchen Beratung zu unseren Prüfmaschinen und Prüfwerkzeugen?



Nehmen Sie direkt Kontakt zu unseren Branchenexperten auf!

Wir beraten Sie gerne.



Jetzt Kontakt aufnehmen

Passende Universalprüfmaschinen für den SCT-Test Papier ISO 9895

Downloads

Name Typ Größe Download
  • Produktinformation: Prüfvorrichtung zur Bestimmung des Streifenstauchwiderstandes PDF 185 KB
  • Branchenbroschüre: Papier & Pappe PDF 4 MB
