Prüfverfahren der Blechumformung

Die Prüfverfahren der Blechumformung liefern Kennwerte für die Metallbearbeitung und -verarbeitung und umfasst Prüfungen wie beispielsweise Tiefungsversuche, Näpfchenziehversuche oder Lochaufweitungsversuche.

Bei der Umformtechnik werden Feinbleche in unterschiedlichen Fertigungsverfahren wie Walzen, Freiformschmieden, Fließpressen, Strangpressen, Tiefziehen oder Biegen bearbeitet. Speziell die Blechumformung ist eine der ältesten Produktionstechniken. Dabei wird aus einem ebenen Blechzuschnitt das Bauteil in seine endgültige Form gebracht.

Die Verkehrstechnik und hier vorwiegend die Automobilindustrie sind die Hauptmotoren für Innovationen. Steigende Anforderungen an die Blechwerkstoffe unter dem Oberbegriff Leichtbau haben zu hoch- und höchstfesten Stahlwerkstoffen geführt, die allerdings mit verringertem Formänderungsvermögen und höherer Rückfederung neue Herausforderungen für die Blechumformung und die Prozessführung bedeuten.

Tiefungsversuche Näpfchenziehversuche Lochaufweitungsversuche Weitere Prüfverfahren

Typische Prüfverfahren bei der Blechumformung

Typische Prüfverfahren in der Blechumformung sind die Klassiker Tiefungsversuch nach Erichsen (ISO 20482) und Olsen (ISO 20482), der Näpfchenziehversuch zur Zipfligkeitsprüfung (ISO 11531 / EN 1669) und Lochaufweitungsversuche nach ISO 16630 mit vermehrtem Einsatz bei hochfesten Stahlwerkstoffen.

Besondere Bedeutung kommt der Bestimmung der Grenzformänderungskurve nach ISO 12004 zu, mit deren Hilfe in einem zweistufigem Experiment kritische Formänderungen in Versuchen erzeugt werden und dann mit am realen Bauteil vorliegenden Formänderungen verglichen und bewertet werden. Eine ermittelte Grenzformänderungskurve oder auch Forming Limit Curve (FLC) hilft schon bei dem Design des Bauteiles die Blechumformung zu optimieren und somit den Entwicklungsprozess zu beschleunigen.

Metall | Blech | Tiefungsversuch nach Erichsen & Olsen
ISO 20482, ASTM E643-84
Dehnungsfähigkeit eines Blechs
zu Metall | Blech | Tiefungsversuch nach Erichsen & Olsen
Metall | Blech | Näpfchenziehversuch Zipfelprüfung
ISO 11531, DIN EN 1669
Ermittlung der Zipfelausbildung
zu Metall | Blech | Näpfchenziehversuch Zipfelprüfung
Lochaufweitungsversuche Metall
zu Lochaufweitungsversuche Metall
Metall | Blech | Tiefungsversuch Grenzformänderungskurve (FLC)
ISO 12004
Bestimmung der Versagensgrenze eines Blechs
zu Metall | Blech | Tiefungsversuch Grenzformänderungskurve (FLC)

Tiefungsversuche

Metall | Blech | Tiefungsversuch nach Erichsen & Olsen
ISO 20482, ASTM E643-84
Dehnungsfähigkeit eines Blechs
zu Metall | Blech | Tiefungsversuch nach Erichsen & Olsen
Metall | Blech | Tiefungsversuch Grenzformänderungskurve (FLC)
ISO 12004
Bestimmung der Versagensgrenze eines Blechs
zu Metall | Blech | Tiefungsversuch Grenzformänderungskurve (FLC)
Metall | Blech | Tiefungsversuch Bulge
ISO 16808
Hydraulischer Tiefungsversuch
zu Metall | Blech | Tiefungsversuch Bulge
Metall | Blech | Tiefungsversuch VW-Versuch
PV 1054
Prüfung der Welligkeit eines Blechs
zu Metall | Blech | Tiefungsversuch VW-Versuch

Näpfchenziehversuche

Metall | Blech | Näpfchenziehversuch Zipfelprüfung
ISO 11531, DIN EN 1669
Ermittlung der Zipfelausbildung
zu Metall | Blech | Näpfchenziehversuch Zipfelprüfung
Metall | Blech | Näpfchenziehversuch Fukui
JIS Z 2249
zu Metall | Blech | Näpfchenziehversuch Fukui
Metall | Blech | Näpfchenziehversuch Vierkant
zu Metall | Blech | Näpfchenziehversuch Vierkant
Metall | Blech | Näpfchenziehversuch Limiting Drawing Ratio (LDR)
Näpfchenziehversuch
Näpfchen-Tiefziehprüfung nach Swift
zu Metall | Blech | Näpfchenziehversuch Limiting Drawing Ratio (LDR)
Metall | Blech | Näpfchenziehversuch Limiting Dome Height (LDH)
Näpfchenziehversuch
zu Metall | Blech | Näpfchenziehversuch Limiting Dome Height (LDH)
Metall | Blech | Näpfchenziehversuch nach Engelhardt
Nach Engelhardt
zu Metall | Blech | Näpfchenziehversuch nach Engelhardt

Lochaufweitungsversuche

Metall | Blech | Lochaufweitungsversuch Kantenrissempfindlichkeit
ISO 16630
Lochaufweitungsversuch mit konischem Stempel
zu Metall | Blech | Lochaufweitungsversuch Kantenrissempfindlichkeit
Metall | Blech | Lochaufweitungsversuch KWI
Lochaufweitungsversuch mit flachem Ziehstempel
zu Metall | Blech | Lochaufweitungsversuch KWI

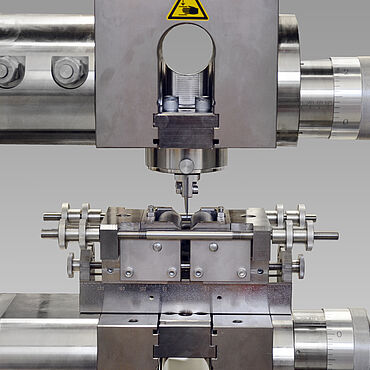

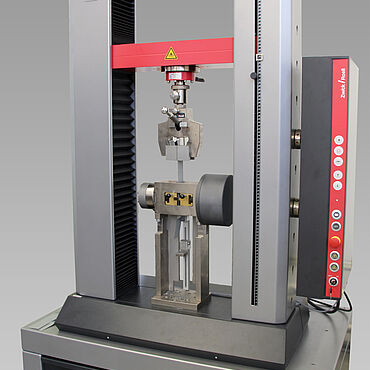

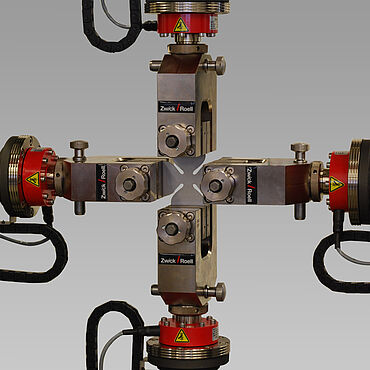

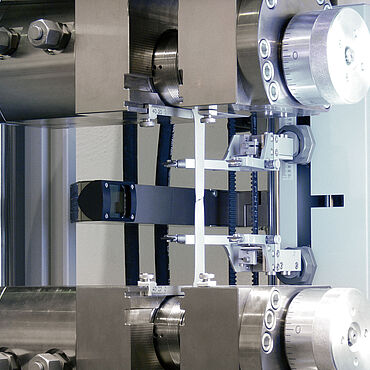

Weitere Prüfverfahren der Blechumformung

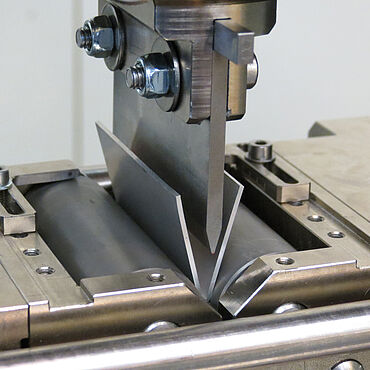

Metall | Blech | U-Biegeversuch
zu Metall | Blech | U-Biegeversuch
