Innovatives Prüfsystem für Luftfedersysteme
Die GMT-Gruppe ist ein international führender Hersteller von Komponenten und Systemen der Schwingungstechnologie. Forschung und Entwicklung sind für die GMT Gruppe wesentliche Faktoren für ihren Erfolg. Deshalb investiert das Unternehmen kontinuierlich in diese Bereiche. Für die Entwicklung innovativer Luftfedersysteme hat sich GMT für ein Prüfsystem von ZwickRoell entschieden.

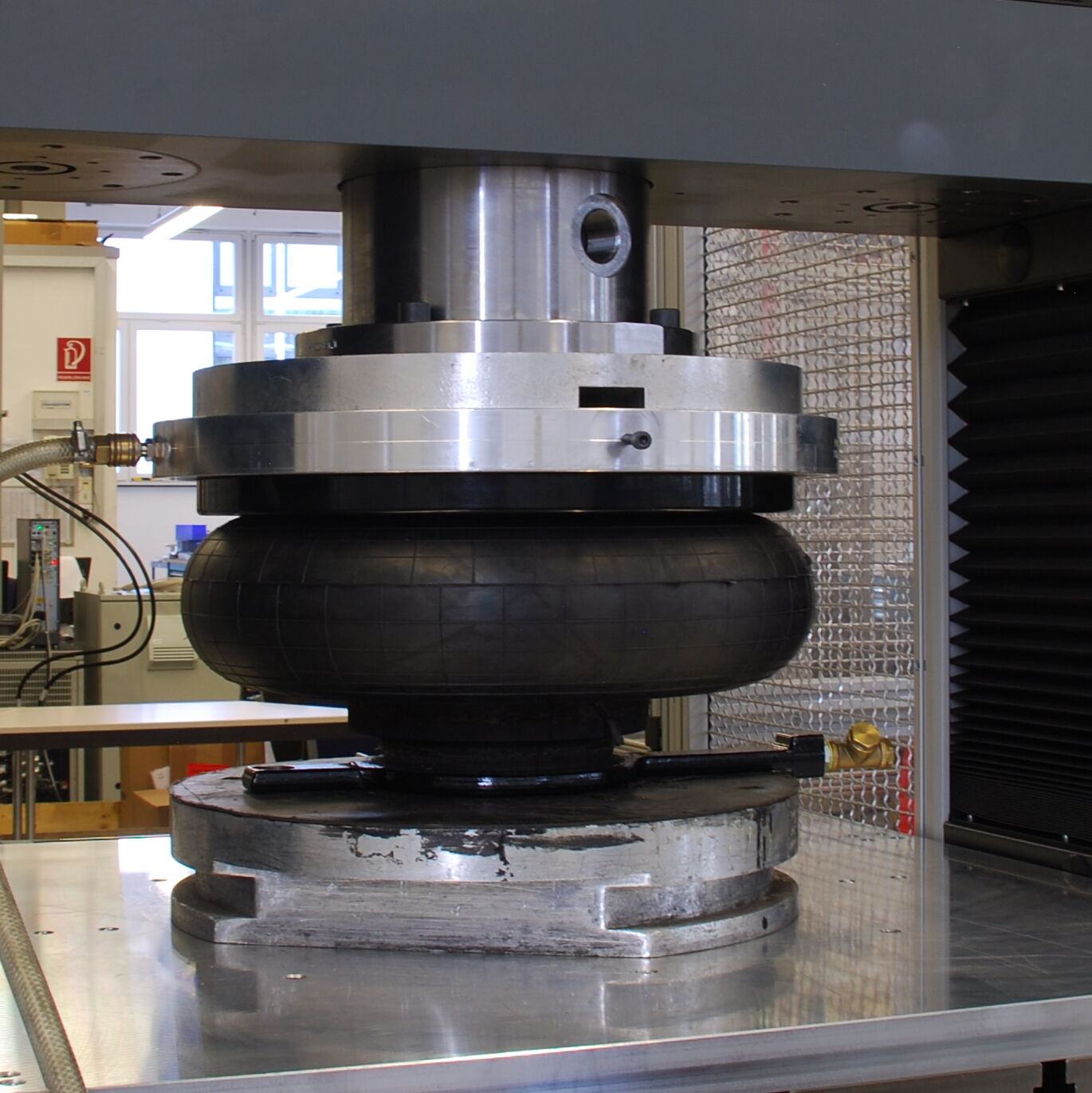

Der GMT Luftfedern sind im Bereich der Schienenfahrzeuge Bestandteil des Sekundärfedersystems zur Federung zwischen Drehgestellrahmen und Wagenkasten. Die Kompressibilität der Luft wird zur Federung genutzt. Hierbei werden die Eigenschwingungen des Drehgestells und desWagenkastens reduziert und Fahrgeräusche gedämpft.
Für die Qualitätssicherungund Produktentwicklung der Luftfedern setzt das Unternehmen ein Prüfsystem von ZwickRoell ein. Es werden hauptsächlich Prüfungen nach EN13597 durchgeführt, hierbei werden unter anderem Luftdichtheit, Innendruck über statische Axialkraft und axiale/radiale Steifigkeit ermittelt.

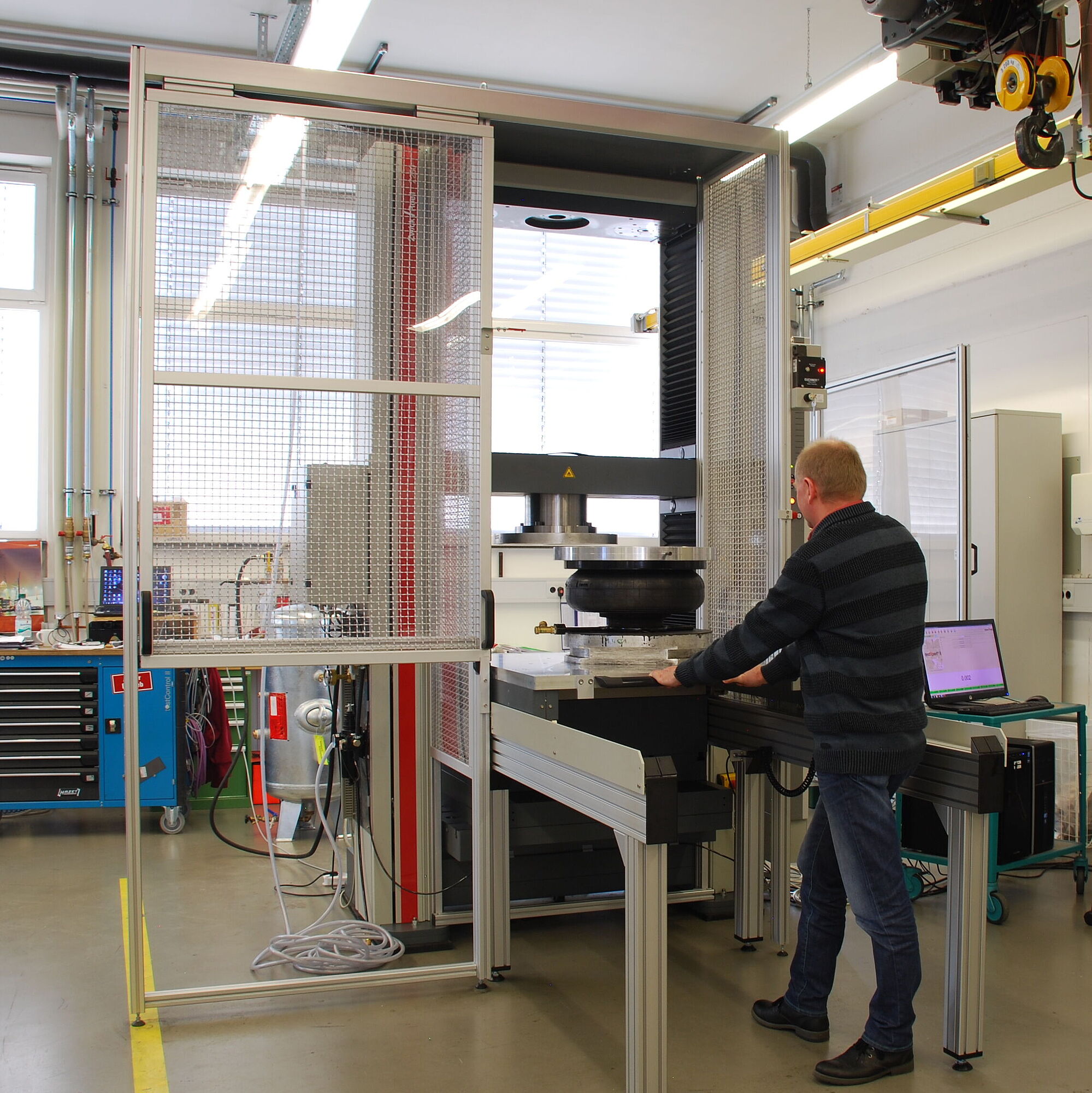

Die Prüfungen werden mit einer ZwickRoell Material-Prüfmaschine mit Fmax 250 kN durchgeführt; mit einem zusätzlichen elektromechanischem Prüfzylinder (Fmax 30 kN) werden die Aufbringung der Horizontalkräfte aufgebracht. In der Maschine ist eine spezielle 6 Komponenten-Kraftmessplattform für die Federprüfung eingebaut. Für ein ergonomisches Arbeiten und ein sicheres Zuführen der Luftfedern in die Prüfmaschine ist eine Einfahrvorrichtung mit pneumatischer Hubeinheit für Proben bis 250 kg angebaut.
Innovatives Prüfsystem für Luftfedersysteme

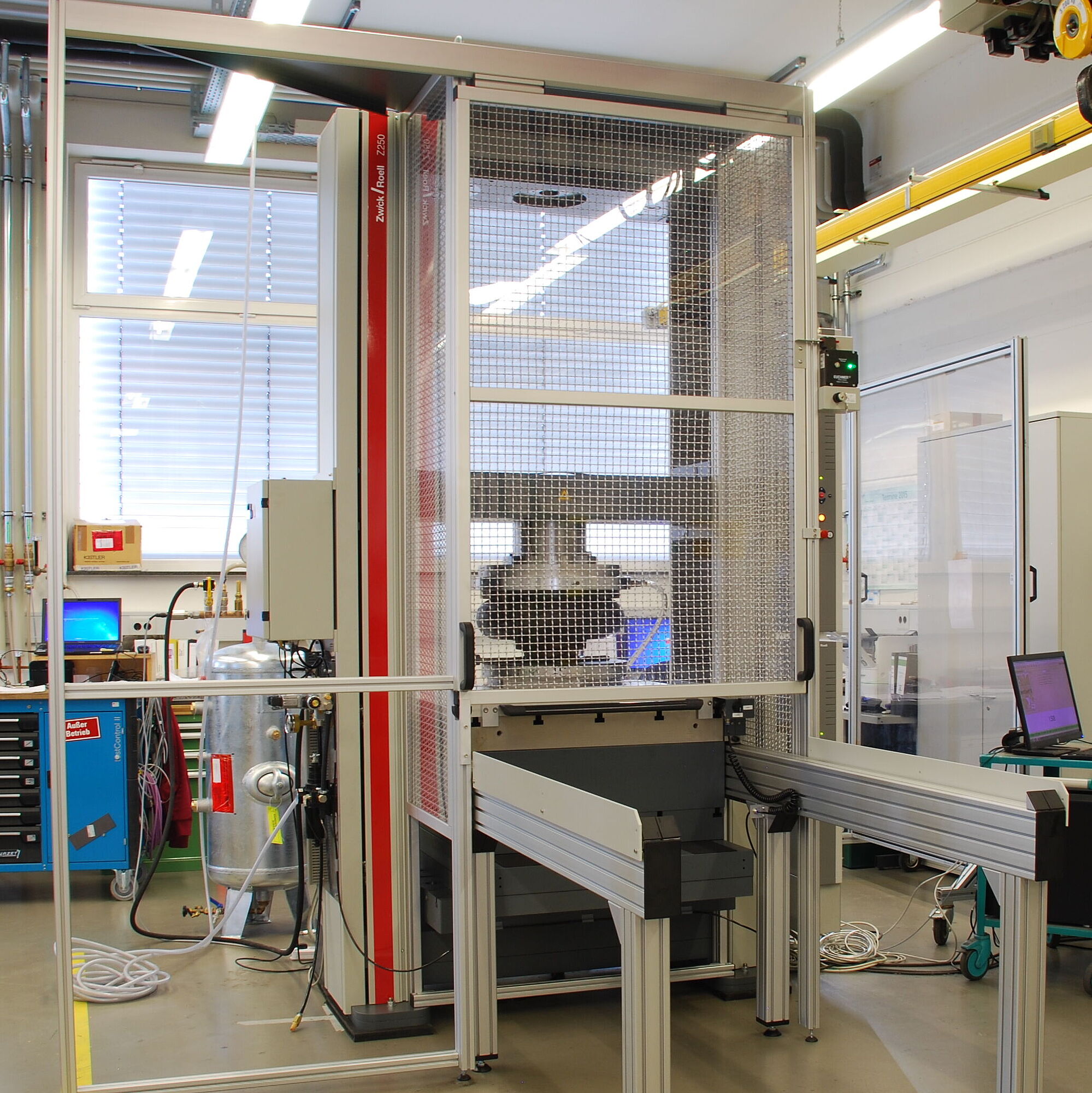

ZwickRoell Material-Prüfmaschine mit Fmax 250 kN

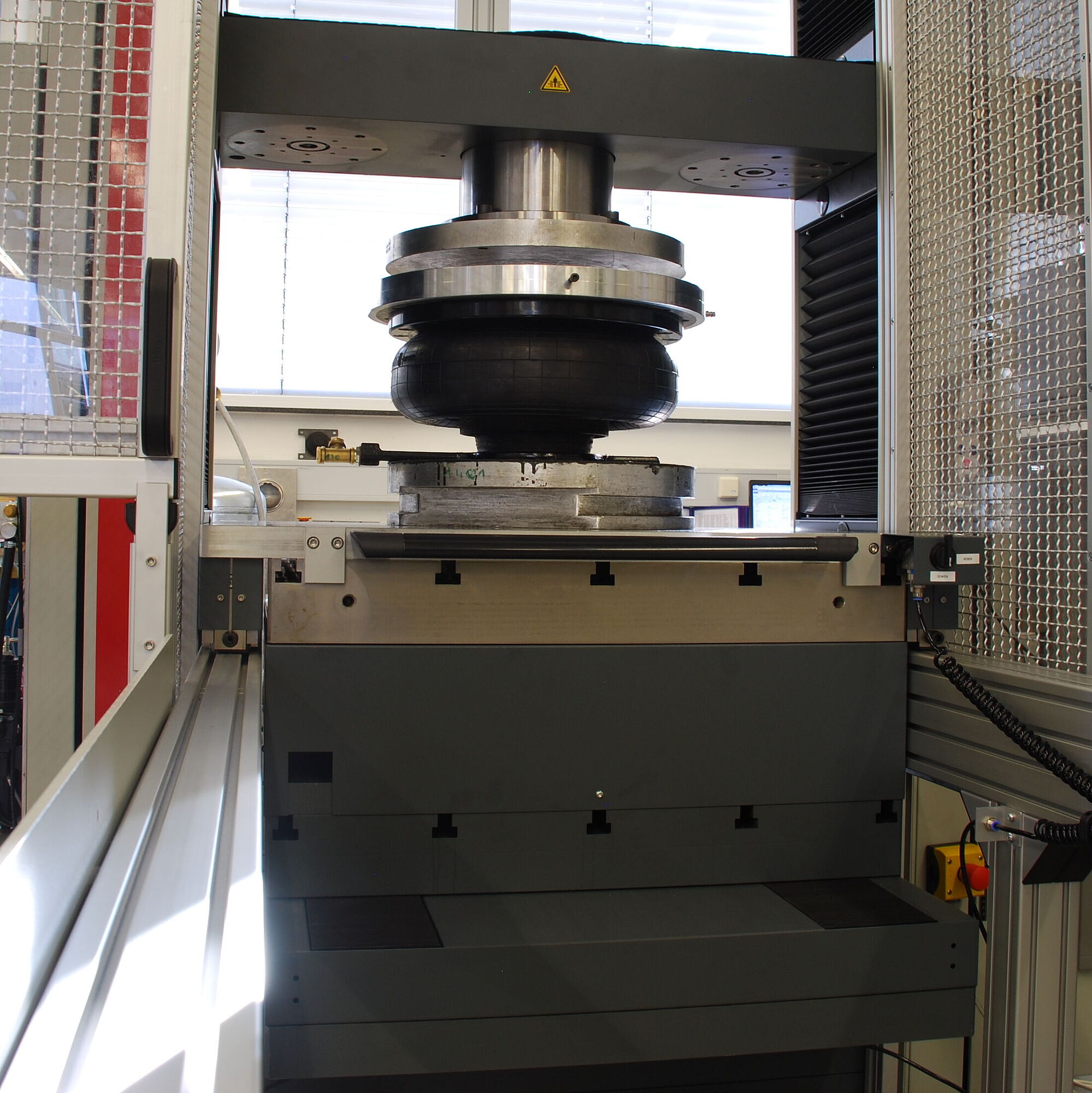

spezielle 6 Komponenten-Kraftmessplattform
zusätzlicher elektromechanischer Prüfzylinder (Fmax 30 kN)
