3D-Druck Qualitätsprüfung: So profitiert die Sauber Technologies AG von einem Vibrophore 100
Im Motorsport gilt die Formel 1 gemeinhin als die Königsklasse: Neben den Fahrerqualitäten entscheiden auch die Technik und das Material über Erfolg auf den Rennstrecken. Um Letzteres zu prüfen - aber auch Kunden anderer Branchen und Anwendungsbereiche höchste Qualität zu bieten - nutzt die Sauber Technologies AG im Bereich der additiven Fertigung und im Leichtbau einen ZwickRoell Vibrophore 100. Dieser unterstützt im Rahmen der Materialentwicklung bei der Prüfung 3D-gedruckter Komponenten – nicht nur für Formel 1 Rennwagen. Aber stets mit dem Ziel: immer ganz vorne mit dabei zu sein.
Die Sauber Group mit Unternehmenssitz im schweizerischen Hinwil, ist spezialisiert auf die Entwicklung und Produktion von Rennwagen und High-Performance-Fahrzeugkomponenten. Gegründet im Jahr 1970 - hat sich das Unternehmen zunächst voll und ganz dem Motorsport verschrieben. Seit 2015 konzentriert sich ein Teil der Sauber Group mit der Marke Sauber Technologies darauf, Technologien und Lösungen für verschiedene Branchen zu entwickeln, einschließlich der Automobilindustrie, Luft- und Raumfahrt, Energie- und Medizintechnik und bietet zudem Engineering-Dienstleistungen und Beratungsdienste. Sauber Technologies ist auch ein wichtiger Lieferant von Komponenten für unterschiedliche Industriezweige.
„Die Qualitäts- und Dauerfestigkeitsüberwachung sind unerlässliche Kriterien, wenn es darum geht additive Fertigung seriös und auf höchstem Niveau zu betreiben. Dank des Vibrophore 100 von ZwickRoell sind wir in der Lage, unseren Kunden diesen einzigartigen Mehrwert zu bieten“, so Mario Näscher, Deputy Head of Engineering bei der Sauber Technologies AG.
Auswirkungen des Heiß-Isostatischen-Pressens (HIP-Prozess) ermitteln
Materialkennwerte von Proben für Zeit- und Dauerfestigkeit zu bestimmen und nachvollziehbar zu dokumentieren, darin liegt die Herausforderung im Prüflabor der Sauber Technologies AG. „Bei der Materialentwicklung und Qualitätsprüfung spielen für uns im 3D-Druck die Prozessparameter im nachgelagerten HIP-Prozess eine wichtige Rolle: Der HIP-Prozess steht für „Heiß-Isostatisches Pressen“ und wird im Zusammenhang mit dem 3D-Druck als eine Methode zur Nachbearbeitung gedruckter Teile verwendet. So können diese etwa beim 3D-Druck porös sein oder mikroskopische Risse aufweisen, was ihre Festigkeit und Haltbarkeit mitunter beeinträchtigt. Der HIP-Prozess kann diese Mängel beseitigen, indem er das gedruckte Teil hohem Druck und Temperaturen aussetzt. Der Prozess beginnt damit, dass das gedruckte Teil in eine spezielle Kammer gelegt wird, die mit einem gasförmigen Druckmedium wie Argon oder Stickstoff gefüllt ist. Dann wird die Kammer auf eine sehr hohe Temperatur und einen sehr hohen Druck erhöht. Diese Kombination aus Druck und Hitze führt dazu, dass das Material des gedruckten Teils gleichmäßig zusammengedrückt wird, wodurch sich poröse Stellen und Risse schließen. Durch den HIP-Prozess können gedruckte Teile eine höhere Dichte und Festigkeit erreichen, was sie reizvoll macht für den Einsatz in anspruchsvollen Anwendungen wie der Luft- und Raumfahrt, der Medizin und der Automobilindustrie.
Die Lösung: Sauber Technologies AG prüft mit Vibrophore 100

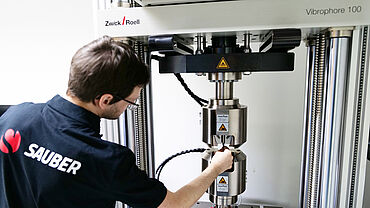

Geprüft wird bei der Sauber Technologies AG mit einem Vibrophore 100 (Fmax +/- 100 kN) von ZwickRoell. Die Maschine vereint die Eigenschaften einer elektromagnetischen dynamischen Prüfmaschine mit einer statischen Prüfmaschine. Mit ihr werden Dauerschwingversuche beispielsweise nach DIN 50100 im Zug-, Druck-, Schwell- und Wechsellastbereich durchgeführt. Alle Versuche lassen sich sowohl kraft-, weg-, als auch dehnungsgeregelt durchführen. „Was uns überzeugt hat an ZwickRoell waren neben der guten Unterstützung während des Auswahlverfahrens und des Betriebs auch die intuitive und umfangreiche Software testXpert. Durch die übersichtliche Benutzeroberfläche fällt es leicht, den Überblick über die Prüfparameter zu behalten und Fehler ausfindig zu machen, wodurch eine konstante Basis für zuverlässiges Testen gegeben ist. Zudem ist der Vibrophore 100 flexibel einsetzbar für unsere wechselnden Proben oder prüfspezifisch erweiterbar. Eine Maschine ganz nach unserem Geschmack und dem neuesten Stand der Technik“, so Näscher.
Die Verbesserungen: Mehr Flexibilität und Kostenersparnis
Und was hat sich konkret verbessert durch den Einsatz der ZwickRoell Prüfmaschine? Der Vibrophore ermöglicht der Sauber Technologies AG jetzt viel mehr Flexibilität in der Qualitätssicherung, da dynamische Prüfungen im eigenen Labor durchgeführt - und die Prüfergebnisse schneller in den Produktionsprozess rückgemeldet werden können. Weiter können die Prüfergebnisse und die Aussagen über das Ermüdungsverhalten direkt ermittelt werden. Mit dem Vibrophore sind Prüffrequenzen bis zu 285 Hz möglich, somit können individuelle Prüfszenarien nach verschiedenen Anforderungen simuliert werden. Näscher: „Wir sind dank des Vibrophore 100 in einer exzellenten Ausgangsposition und können sicherstellen, dass unsere Produkte immer Spitzenpositionen belegen.“
Bilder: Copyright Sauber Technologies AG
