Zugprüfungen mit 3.000 kN – ZwickRoell modernisiert Prüfmaschine für Drahtseile bei Redaelli
Redaelli stellt im Werk in Gardone Val Trompia Drahtseile für unterschiedlichste Einsatzgebiete her. Hierzu gehören beispielsweise Offshore-Anwendungen, Baumaschinen, Seilbahnen und Brückenbau. Die steigende Nachfrage nach immer belastbareren Drahtseilen stellt auch steigende Anforderungen an die Qualitätssicherung. Mit der von ZwickRoell modernisierten Prüfmaschine können nun Zugversuche bis 3.000 kN durchgeführt werden.
Bisher konnten bei Redaelli intern nur Prüfungen bis 1.200 kN durchgeführt werden. Für Versuche bis 3.000 kN musste immer auf ein externes Prüflabor ausgewichen werden. Aufgrund der gestiegenen Anzahl der Prüfungen in einem Kraftbereich > 1.000 kN hat sich das Unternehmen für eine Erweiterung ihrer Laborkapazitäten entschieden.

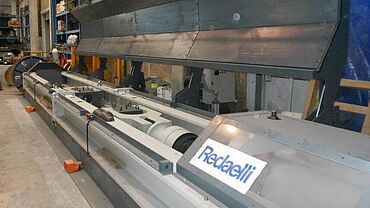

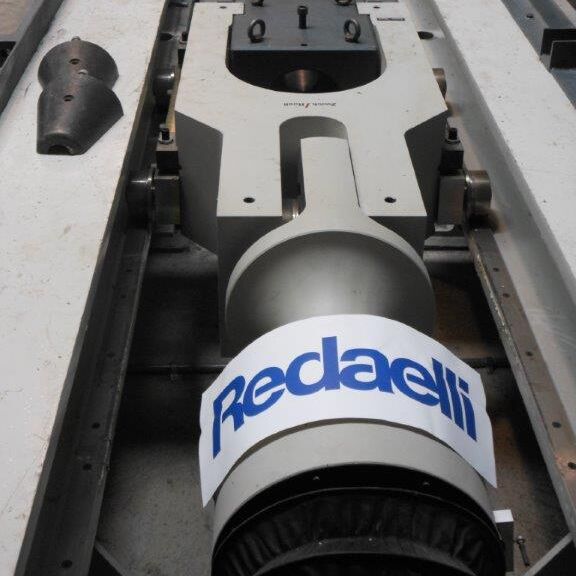

Nach dem Erwerb einer gebrauchten Horizontal-Prüfmaschine mit einer Nennlast von Fmax 2.500 kN suchte Redaelli einen Partner für die Aufrüstung und Modernisierung dieser Maschine. ZwickRoell konnte dabei durch ein attraktives Komplettangebot überzeugen. Spezialisten von ZwickRoell erweiterten den Kraftbereich des Lastrahmens auf 3.000 kN, wobei auch der Prüfzylinder gewartet und instand gesetzt wurde. Die Modernisierung umfasste desweiteren die Erneuerung des Regelsystems durch die Mess-, Steuer- und Regelelektronik testControl mit der Prüfsoftware testXpert II, sowie den Austausch des Hydraulikaggregats.

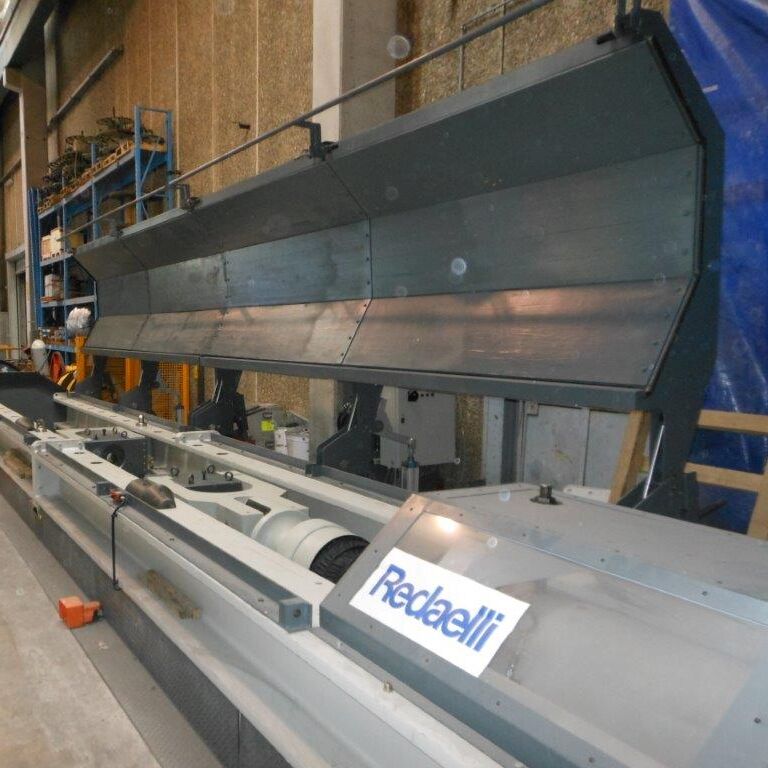

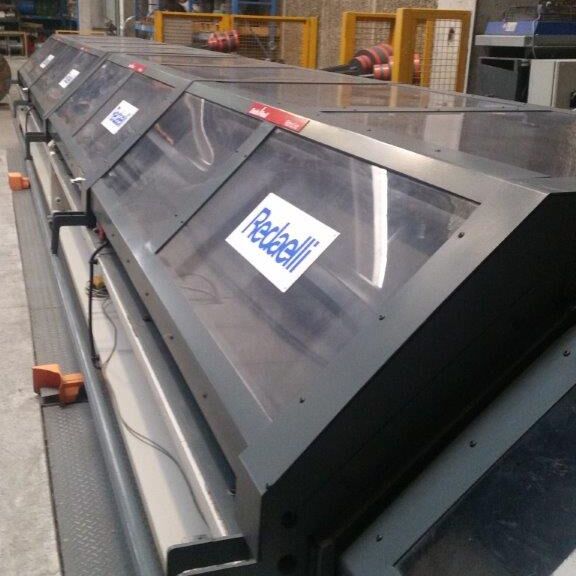

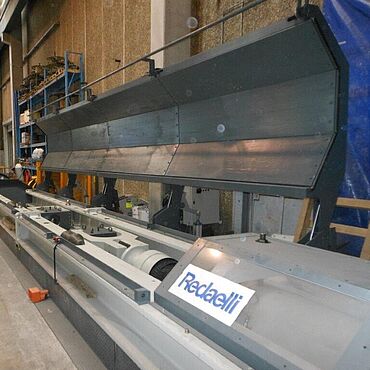

Nach einer detaillierten Risikoanalyse durch ZwickRoell wurde ein passendes Safety-Paket inklusive einer trennenden Schutzeinrichtung in die Prüfmaschine integriert, so dass die Anforderungen der aktuellen Maschinenrichtlinie erfüllt und die Anlage mit einer CE-Kennzeichnung versehen werden konnte.

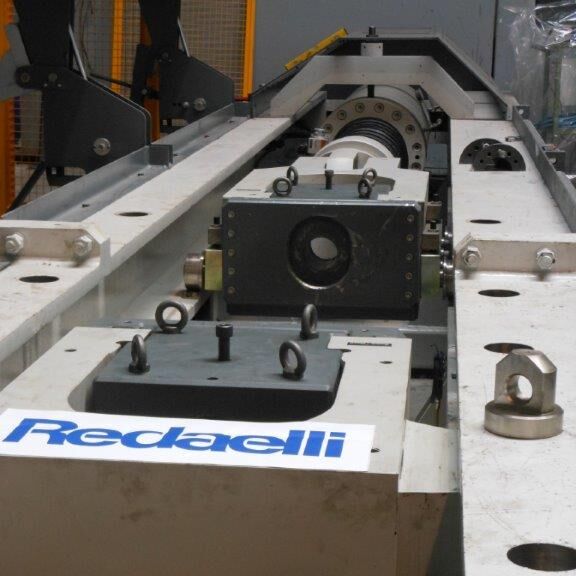

Mit den von ZwickRoell speziell entwickelten Keil-Probenhaltern können bei Redaelli nun Zugversuche bis 3.000 kN nach EN 12385-1:2004 und ISO 2408 durchgeführt werden. Die Enden der Prüflinge werden bei Redaelli mit endproduktnahen Komponenten ausgesattet (konischer oder zylindrischer Vergusskörper aus Spezialharz). Für die jeweiligen Endstücke stehen individuelle Backeneinsätze zur Verfügung, um eine optimale Vorbereitung und Durchführung der Prüfungen zu gewährleisten. Ergänzend wurde von ZwickRoell ein Querschnittsänderungsmessgerät projektiert und geliefert, welches an die individuellen Anforderungen der Drahtseilprüfung angepasst ist.
