Método de ensayo
- Vickers
- Knoop
- Brinell
Fuerza de ensayo
- Rango de carga 0,00025 – 62,5 kgf
Variantes
- Posicionamiento de piezas manual
- completamente automático
- completamente automático y cámara de visualización
- completamente automático, cámara de visualización y carro lineal de grandes dimensiones
- Versión Lite sin PC ni pantalla
Normas
- ISO 6506
- ISO 6507
- ISO 4545
- ASTM E384
- ASTM E92
- ASTM E10
Vista general del microdurómetro DuraScan
- El microdurómetro DuraScan permite llevar a cabo una gran variedad de ensayos y será su eficaz aliado cuando se trate de realizar ensayos de dureza en el laboratorio. Se cubren diversas aplicaciones mediante la función de plantilla y ayuda según las especificaciones actuales de las normas. El valor de dureza se determina para una amplia variedad de materiales y formas. Ensayos de acero, aluminio, piezas sinterizadas, cobre y muchos otros materiales en forma de superficies planas, tubos e incluso bolas.

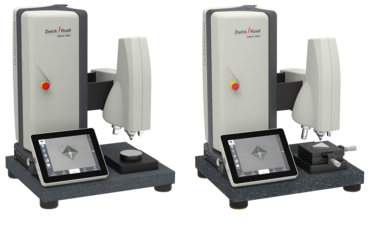

- La eficiencia, flexibilidad y seguridad de proceso caracterizan los modelos de la familia DuraScan, compatibles con todo tipo de ensayos según Vickers, Knoop y Brinell en el rango de carga entre 0,25 g y 62,5 kg. Los modelos DuraScan 10 G5 / 20 de microdurómetros semiautomáticos son ideales para ensayos simples. Los modelos DuraScan 50 / 70 / 80 completamente automáticos son ideales para ensayos de diversa complejidad y variedad. La secuencia de ensayo, desde la indentación hasta la representación del valor de dureza, transcurre siempre de forma totalmente automática. Con ello, se evitan la intervención del usuario, en la medida de lo posible.
Vídeo: Aplicaciones del microdurómetro DuraScan
Del único punto de ensayo Vickers al ensayo CHD totalmente automático

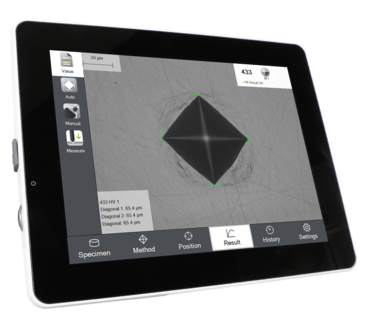

- El funcionamiento sencillo y eficaz de nuestros equipos de ensayos de dureza es un0 de los puntos fuertes de nuestro desarrollo. El software de ensayo de dureza ofrece útiles ayudas y una automatización práctica.
- La eficiencia, flexibilidad y seguridad de proceso caracterizan los modelos de la familia DuraScan G5, compatibles con todo tipo de ensayos según Vickers, Knoop y Brinell en el rango de carga entre 0,25 g y 62,5 kg.
Ensayos de dureza según las normas vigentes

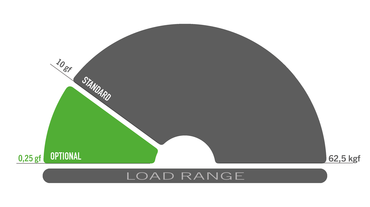

- Nuestros durómetros ofrecen un amplio rango de carga en los métodos de ensayo Vickers, Brinell y Knoop. Todos los métodos siguen las normas ISO 6506 / ASTM E10, ISO 6507 / ASTM E384, ASTM E92 e ISO 45452. Con la ampliación opcional del rango de carga de 0,25 g a 10 g vamos un paso más allá y abrimos paso a los ensayos de dureza experimentales.
- Sus probetas se ensayan con extrema precisión en todos los métodos.
- La evaluación automática del punto de ensayo y la fácil medición de la indentación hacen que los ensayos de dureza sean más eficaces y precisos que nunca.
Ensayos de dureza de diferentes materiales y formas
- Ya sea acero, aluminio, cobre, latón, estaño, oro, capas anodizadas, cerámica, vidrio o plástico. Nuestro durómetro micro y de baja carga logra resultados de ensayo precisos con el método adecuado. Con el uso de mordazas específicas para probetas integradas, pueden someterse varios componentes a ensayos de dureza al mismo tiempo. Las piezas planas paralelas pueden colocarse directamente en la tarima de obra de la máquina. Los dispositivos especiales para probetas, como los mandriles o sargentos, también proporcionan el soporte necesario para componentes redondos o complejos sin asentamiento.
Nuestros durómetros garantizan valores de dureza precisos y fiables independientemente de la forma y el material.
Métodos de ensayos de dureza: análisis exhaustivo con el método de ensayo adecuado
Con Vickers, Knoop y Brinell, sus tareas de ensayo se llevan a cabo en el rango de carga comprendido entre 0,25 g y 62,5 kg. En función de la dureza de la probeta y del método elegido, diferentes objetivos aumentan la huella de ensayo.
Las mediciones de dureza se muestran en la pantalla en alta resolución. Las imágenes de las indentaciones de ensayo son muy nítidas.
De acuerdo con la norma, los resultados también pueden convertirse a otros métodos de dureza.
DuraScan: resultados fiables y alta rentabilidad
- La inversión en un durómetro DuraScan reduce significativamente los costes de su laboratorio. La rápida preparación de las tareas de ensayo, el almacenamiento de plantillas para piezas iguales, la variedad de procesos automatizados y el proceso de ensayo totalmente automatizado reducen el tiempo dedicado a los ensayos de dureza y ahorran dinero a nuestros clientes cada día. Gracias al software intuitivo y regulado por los usuarios, estos pueden aprender a utilizarlo de manera segura rápidamente.
- La gran precisión de nuestros equipos permite obtener resultados fiables. Cada detalle del microdurómetro ha sido diseñado para ofrecer una precisión y reproducibilidad absolutas. Los resultados de sus ensayos quedan registrados y pueden consultarse en cualquier momento.
Comparación de las variantes de DuraScan
| DuraScan 10 Lite | DuraScan 20 Lite | DuraScan 10 | DuraScan 20 | DuraScan 50 | DuraScan 70 | DuraScan 80 | |
 |  |  |  |  | |  | |
| Rango de carga | 0,00025 - 62,5 kg | 0,00025 - 62,5 kg | 0,00025 - 62,5 kg | 0,00025 - 62,5 kg | 0,00025 - 62,5 kg | 0,00025 - 62,5 kg | 0,00025 - 62,5 kg |
| Torreta de medición | manualmente | manualmente | manualmente | motorizado | motorizado | motorizado | motorizado |
| Pantalla | PC con monitor (no incluido) | PC con monitor (no incluido) | Pantalla | Pantalla | PC con monitor | PC con monitor | PC con monitor |
| Grado de automatización | semiautomático | semiautomático | semiautomático | semiautomático | completamente automático | completamente automático | completamente automático |
| Software | ecos Workflow Touch | ecos Workflow Touch | ecos Workflow Touch | ecos Workflow Touch | ecos Workflow Pro | ecos Workflow Pro | ecos Workflow Pro |
| Posicionamiento de componentes | - | Carro cruzado manual | - | Carro cruzado manual | Mesa lineal | Mesa lineal | Mesa lineal grande |
| Cámara de visualización | - | - | - | - | - | ✓ | ✓ |
| Rango de carga | 0,098-612,9 N (0,01-62,5 kg) |
| Rango de carga opcional | 0,002452-612,9 N (0,00025-62,5 kg) |
| Velocidad máx. eje Z | 1,2 mm/seg. hasta 20 mm/seg. |
| Precisión de posicionamiento con husillo manual | - |
| Dimensiones (An x Fo x Al) | 550 x 450 x 700 (mm) |
| Peso | 85kg |
| Altura de ensayo máx. | 260 mm |
| Conexión eléctrica | 110 ... 230 V (PH, N, PE) |
| Frecuencia de red | 50/60 Hz |
| Consumo de potencia | 120 W |
| Mesa de ensayo (An x Fo) | Ø 90 mm |

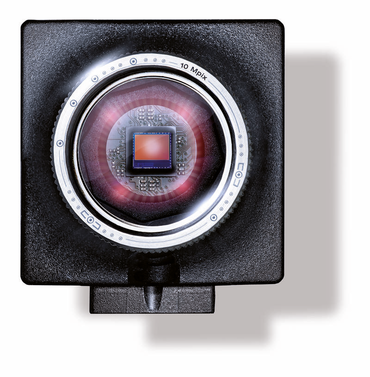

| Resolución cámara de evaluación | Sensor 12 Mpix con CMOS |
| Temperatura ambiente (según ISO/ASTM) | +23°C ± 5°C |
| Humedad del aire | máx. 70% (sin condensación) |
| Sistema operativo | Windows 10/ 64 bits |
| Manejo | con PC externo |
| Peso máx. pieza | 50kg |
| Clase de protección EN 60529 | IP20 |
| Rango de carga | 0,098-612,9 N (0,01-62,5 kg) |
| Rango de carga opcional | 0,002452-612,9 N (0,00025-62,5 kg) |
| Velocidad máx. eje Z | 1,2 mm/seg. hasta 20 mm/seg. |
| Precisión de posicionamiento con husillo manual | ± 0,01 mm |
| Dimensiones (An x Fo x Al) | 550 x 450 x 700 (mm) |
| Peso | 85kg |
| Altura de ensayo máx. | 235 mm |
| Conexión eléctrica | 110 ... 230 V (PH, N, PE) |
| Frecuencia de red | 50/60 Hz |
| Consumo de potencia | 120 W |
| Mesa de ensayo (An x Fo) | 135 mm x 135 mm |
| Resolución cámara de evaluación | Sensor 12 Mpix con CMOS |
| Temperatura ambiente (según ISO/ASTM) | +23°C ± 5°C |
| Humedad del aire | máx. 70% (sin condensación) |
| Sistema operativo | Windows 10/ 64 bits |
| Manejo | con PC externo |
| Peso máx. pieza | 50kg |
| Clase de protección EN 60529 | IP20 |
| Rango de carga | 0,098-612,9 N (0,01-62,5 kg) |
| Rango de carga opcional | 0,002452-612,9 N (0,00025-62,5 kg) |
| Velocidad máx. eje Z | 1,2 mm/seg. hasta 20 mm/seg. |
| Precisión de posicionamiento con husillo manual | - |
| Dimensiones (An x Fo x Al) | 550 x 450 x 700 (mm) |
| Peso | 85kg |
| Altura de ensayo máx. | 260 mm |
| Conexión eléctrica | 110 ... 230 V (PH, N, PE) |
| Frecuencia de red | 50/60 Hz |
| Consumo de potencia | 120 W |
| Mesa de ensayo (An x Fo) | Ø 90 mm |
| Resolución cámara de evaluación | Sensor 12 Mpix con CMOS |
| Temperatura ambiente (según ISO/ASTM) | +23°C ± 5°C |
| Humedad del aire | máx. 70% (sin condensación) |
| Sistema operativo | Windows 10/ 64 bits |
| Peso máx. pieza | 50kg |
| Clase de protección EN 60529 | IP20 |
| Rango de carga | 0,098-612,9 N (0,01-62,5 kg) |
| Rango de carga opcional | 0,002452-612,9 N (0,00025-62,5 kg) |
| Velocidad máx. eje Z | 1,2 mm/seg. hasta 20 mm/seg. |
| Precisión de posicionamiento con husillo manual | ± 0,01 mm |
| Dimensiones (An x Fo x Al) | 550 x 450 x 700 (mm) |
| Peso | 85kg |
| Altura de ensayo máx. | 235 mm |
| Conexión eléctrica | 110 ... 230 V (PH, N, PE) |
| Frecuencia de red | 50/60 Hz |
| Consumo de potencia | 120 W |
| Mesa de ensayo (An x Fo) | 135 mm x 135 mm |
| Resolución cámara de evaluación | Sensor 12 Mpix con CMOS |
| Temperatura ambiente (según ISO/ASTM) | +23°C ± 5°C |
| Humedad del aire | máx. 70% (sin condensación) |
| Sistema operativo | Windows 10/ 64 bits |
| Peso máx. pieza | 50kg |
| Clase de protección EN 60529 | IP20 |
| Rango de carga | 0,098-612,9 N (0,01-62,5 kg) |
| Rango de carga opcional | 0,002452-612,9 N (0,00025-62,5 kg) |
| Precisión de posicionamiento | ± 0,0035 mm |
| Precisión de posicionamiento con regla de vidrio | < 0,25 µm |
| Dimensiones (An x Fo x Al) | 550 x 450 x 700 (mm) |
| Peso | 87kg |
| Altura de ensayo máx. | 260 mm |
| Conexión eléctrica | 110 ... 250 V (PH, N, PE) |
| Frecuencia de red | 50/60 Hz |
| Consumo de potencia | 120 W |
| Mesa de ensayo (An x Fo) | 200 x 150 mm |
| Resolución cámara de evaluación | Sensor 12 Mpix con CMOS |
| Temperatura ambiente (según ISO/ASTM) | +23°C ± 5°C |
| Humedad del aire | máx. 70% (sin condensación) |
| Sistema operativo | Windows 10/ 64 bits |
| Peso máx. pieza | 50kg |
| Clase de protección EN 60529 | IP20 |
| Cámara de visualización | Solo DuraScan 70 |
| Rango de carga | 0,098-612,9 N (0,01-62,5 kg) |
| Rango de carga opcional | 0,002452-612,9 N (0,00025-62,5 kg) |
| Precisión de posicionamiento | ± 0,0035 mm |
| Precisión de posicionamiento con regla de vidrio | < 0,25 µm |
| Dimensiones (An x Fo x Al) | 700 x 450 x 700 (mm) |
| Peso | 98kg |
| Altura de ensayo máx. | 260 mm |
| Conexión eléctrica | 110 ... 250 V (PH, N, PE) |
| Frecuencia de red | 50/60 Hz |
| Consumo de potencia | 120 W |
| Mesa de ensayo (An x Fo) | 300 x 150 mm |
| Resolución cámara de evaluación | Sensor 12 Mpix con CMOS |
| Temperatura ambiente (según ISO/ASTM) | +23°C ± 5°C |
| Humedad del aire | máx. 70% (sin condensación) |
| Sistema operativo | Windows 10/ 64 bits |
| Peso máx. pieza | 50kg |
| Clase de protección EN 60529 | IP20 |
| Cámara de visualización | sí |
Accesorios para el microdurómetro DuraScan
Una mirada detallada a nuestra máquina de ensayos de dureza revela las ventajas ocultas de nuestros muchos años de trabajo. El DuraScan se encuentra en su quinta generación y cuenta con numerosas mejoras que hemos implementado a lo largo de las últimas décadas gracias al feedback de nuestros clientes. A día de hoy, seguimos trabajando en nuestras máquinas con la última tecnología para ser siempre pioneros en el mercado de los durómetros.

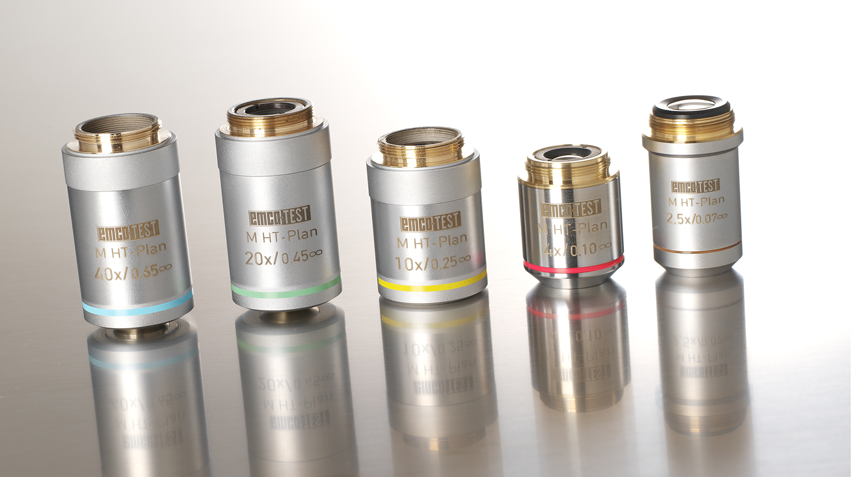

Objetivos
Ofrecemos una amplia gama de lentes para el DuraScan.
Brinell SmartLight
Para una mejor evaluación de las indentaciones Brinell.
Objetivo de larga distancia

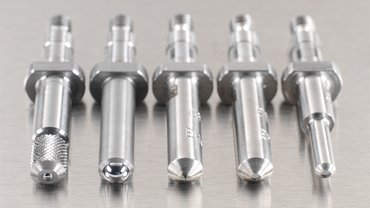

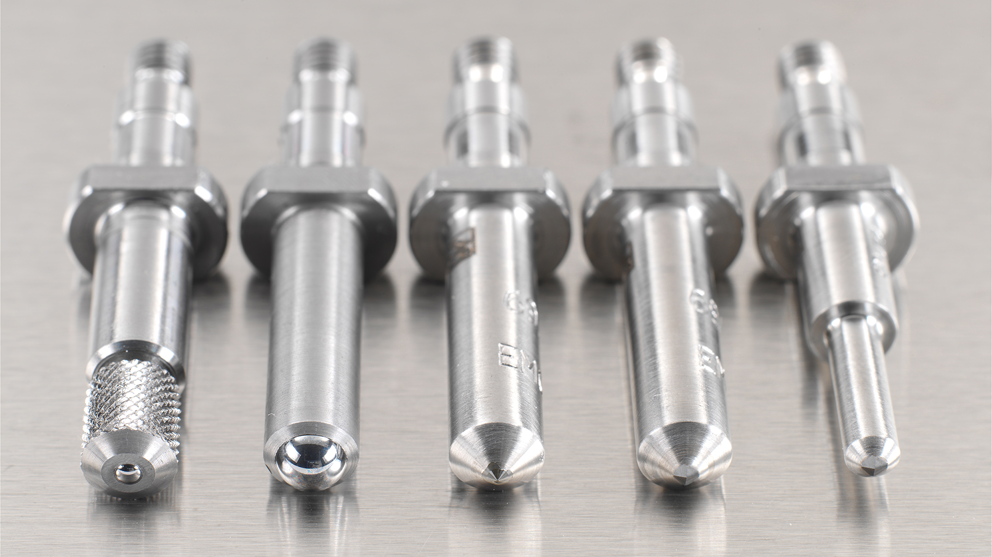

Indentadores
Mordazas
Mandril de 3 garras
Tornillo paralelo
Escáner manual
