Duromètres universels – La série Vision
Essais de dureté polyvalents, du micro au macro Téléchargement
Méthode d'essai
- Vickers
- Knoop
- Brinell
- Rockwell
- Essai sur carbone
- Essai sur plastique
Force d'essai
- 0,3 - 250 kg
- 3 - 3 000 kg
- En option à partir de 0,01 kg
Variantes
- Variante volant
- Axe Z motorisé
- Positionnement entièrement automatique des composants
- Différentes hauteurs d’essai et plages de charge
Normes
- ISO 6506
- ISO 6507
- ISO 4545
- ASTM E384
- ASTM E92
- ASTM E10
- ISO 6508
- ASTM E18
- DIN 51917
- ISO 2039-1
Aperçu des duromètres micro et macro de la série Vision
- Le duromètre Vision réalise de nombreuses tâches d’essai et incarne l’efficacité maximale en matière d’applications d’essai de dureté micro et macro.
- Même en environnements industriels difficiles, le duromètre Vision fonctionne de manière fiable et toujours selon les normes actuelles.
- Grâce au guidage intuitif de l’utilisateur, aux modèles pratiques et à l’unité de commande flexible, chaque utilisateur peut réaliser l’essai de dureté facilement et en toute ergonomie. Les valeurs de dureté précises peuvent être déterminées pour les matériaux et formes de composants les plus variés ; des surfaces planes aux billes en passant par les tubes et ce, indépendamment des types de matériaux tels que l’acier, le cuivre ou l’aluminium.
- Le changeur d’outils innovant de la série Vision proposant jusqu’à huit positions librement configurables permet de passer rapidement d’une méthode d’essai à l’autre afin d’offrir à l’appareil une flexibilité et une efficacité accrues.
- Le système optique ultra-précis offre une représentation claire des empreintes de dureté. Le logiciel propose le réglage entièrement automatisé de la luminosité, de la mise au point et de l’évaluation des empreintes. L’algorithme s’appuyant sur l’IA fournit des résultats fiables, même sur les surfaces d’essai complexes.
Avantages du produit
- Plage de charge de 0,3 à 3 000 kg (en option à partir de 0,01 kg)
- Adapté aux essais Vickers, Knoop, Brinell, Rockwell, aux essais sur carbone et sur plastique
- Essais sur composants contraints et non contraints
- Réglage automatique de la luminosité et évaluation assistée par IA pour une efficacité maximale
- Commande simplifiée par écran tactile, PC ou unité de commande « MotionControl »
- Disponible en version semi-automatique ou entièrement automatique pour le positionnement des composants
Vidéo : domaines d’application du duromètre universel Vision
En production ou en laboratoire
- Avec ses différents modèles, le duromètre Vision couvre une large plage d’utilisation et est adapté à des tâches d’essai variées, aussi bien dans sa variante à volant, qu’avec un axe Z motorisé ou comme duromètre entièrement automatique.
- Le nouveau logiciel d’essai de dureté ecos™ III assiste l’utilisateur, des essais individuels jusqu’aux tâches d’essai complexes telles que les essais en série, les essais de pièces identiques, etc. et assure une utilisation simple et intuitive.
Essai de dureté selon la norme actuelle
- Notre série Vision offre une vaste plage de charge de 0,3 g à 250 kg ou de 3 à 3 000 kg pour les méthodes d’essai Vickers, Brinell, Rockwell, Knoop, les essais sur plastique et les essais sur carbone. Toutes les méthodes sont couvertes par les normes ISO 6506/ASTM E10, ISO 6507/ASTM E384, ASTM E92, ISO 45452, ISO 6508/ASTM E18, DIN 51917 et ISO 2039-1.
- Quelle que soit la méthode utilisée, vous bénéficiez d’une grande fiabilité des résultats grâce à la boucle de régulation fermée et aux nombreux capteurs. Vos éprouvettes sont en outre testées avec une extrême précision.
- L’exploitation automatique des points d’essai et le réglage automatique de la luminosité rendent les essais de dureté plus efficaces et précis que jamais.
Essai de dureté sur différents matériaux et formes
- Qu’il s’agisse d’acier, d’aluminium, de cuivre, de laiton, d’étain, d’or, de céramique, de carbone ou de plastique, notre duromètre micro et macro offre des résultats d’essai précis dans chaque environnement en utilisant la méthode appropriée.
- Les pièces à tester sont placées ou contraintes soit directement sur la table d'essai normalisée, soit dans des tables d'essai en forme de prisme, planes ou sphériques ou d'autres dispositifs d'essai. Sur les modèles entièrement automatiques, des porte-échantillons pour éprouvettes enrobées ou matrices pourront également être utilisés.
Méthode d'essai de dureté - Une vision en profondeur avec la méthode d'essai appropriée
- Selon le modèle, les plages de charge s’étendent de 0,3 à 250 kg ou de 3 à 3 000 kg (en option à partir de 10 g).
- Le duromètre macro propose des méthodes optiques et méthodes de différence de profondeur pour résoudre vos applications d’essai de dureté. Ce sont par exemple les méthodes Vickers, Brinell, Knoop ou Rockwell.
- Différents objectifs s'adaptent à la dureté du matériau et à la force d'essai et présentent vos résultats d'essai en haute résolution. Vos résultats d'essai peuvent être convertis en d'autres valeurs de dureté conformément aux normes.
Série Vision - Des résultats fiables et un retour sur investissement élevé
- L’investissement dans un duromètre Vision réduit considérablement les coûts des essais de dureté. Une préparation rapide et simple des tâches d’essai, l’enregistrement de modèles pour les essais répétitifs ainsi que le processus d’essai entièrement automatisé permettent à nos clients de réduire chaque jour les coûts et le temps de travail.
- Le logiciel d’essai intuitif permet non seulement la formation rapide et l’utilisation sûre mais offre également une vitesse de traitement 65 % supérieure.

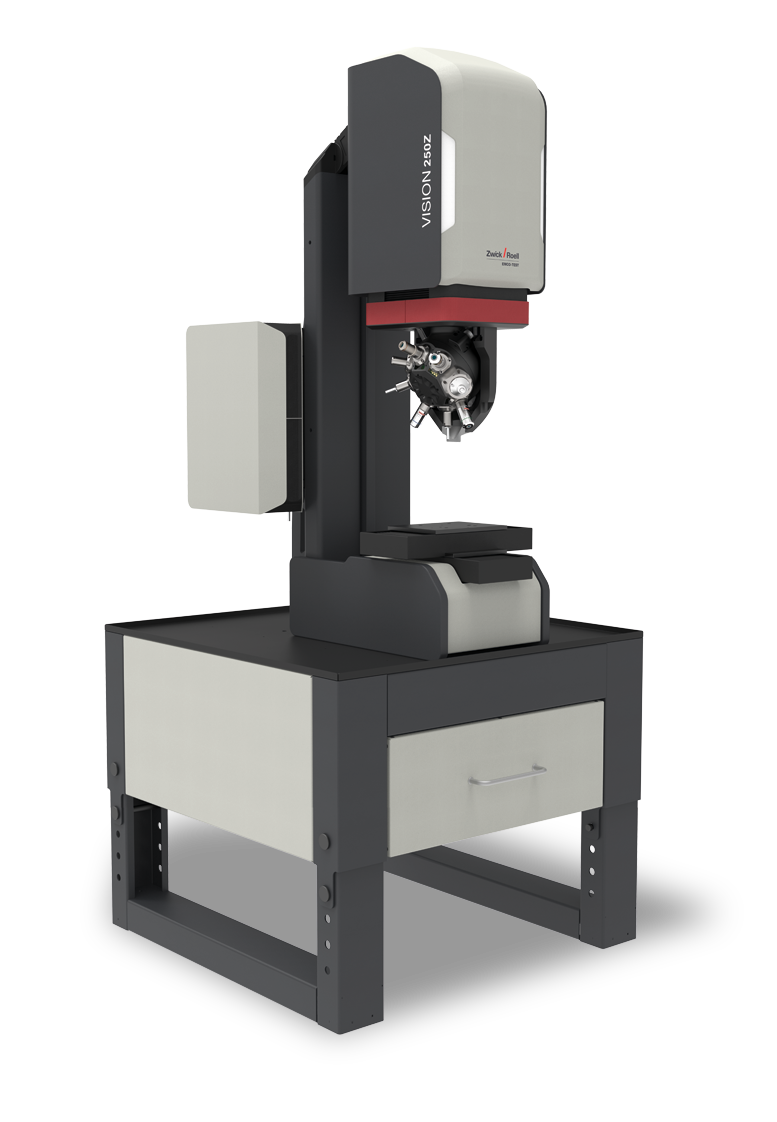

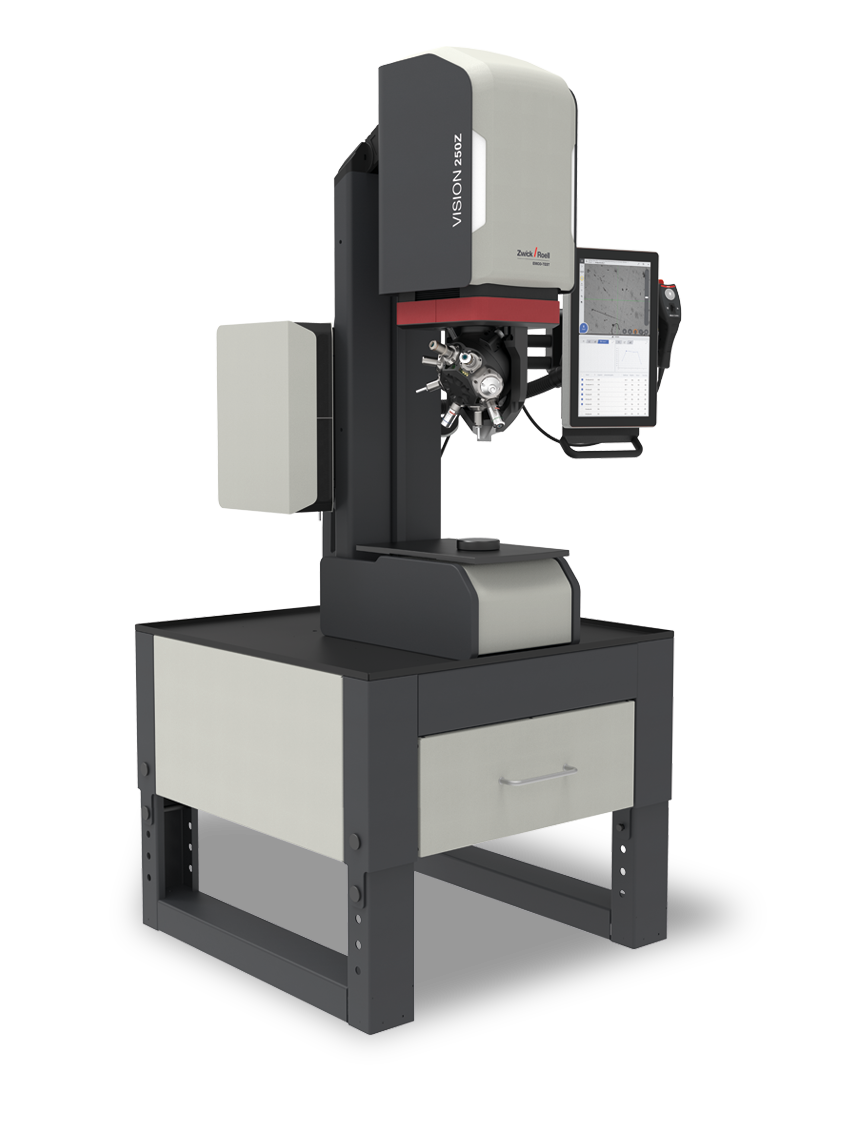

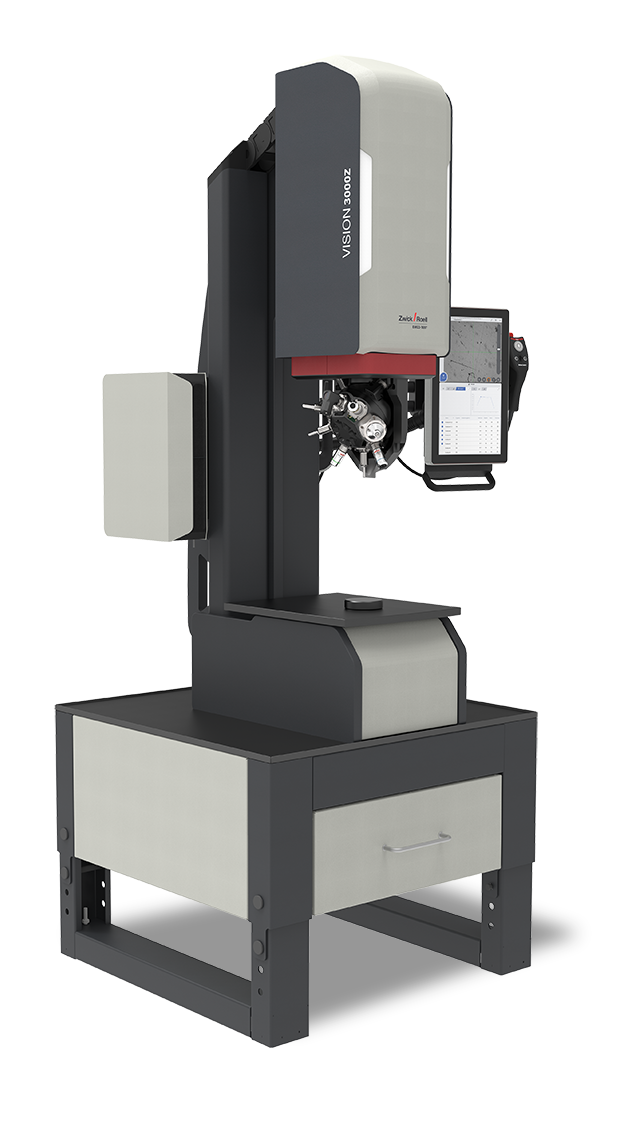

Comparaison des variantes du Vision

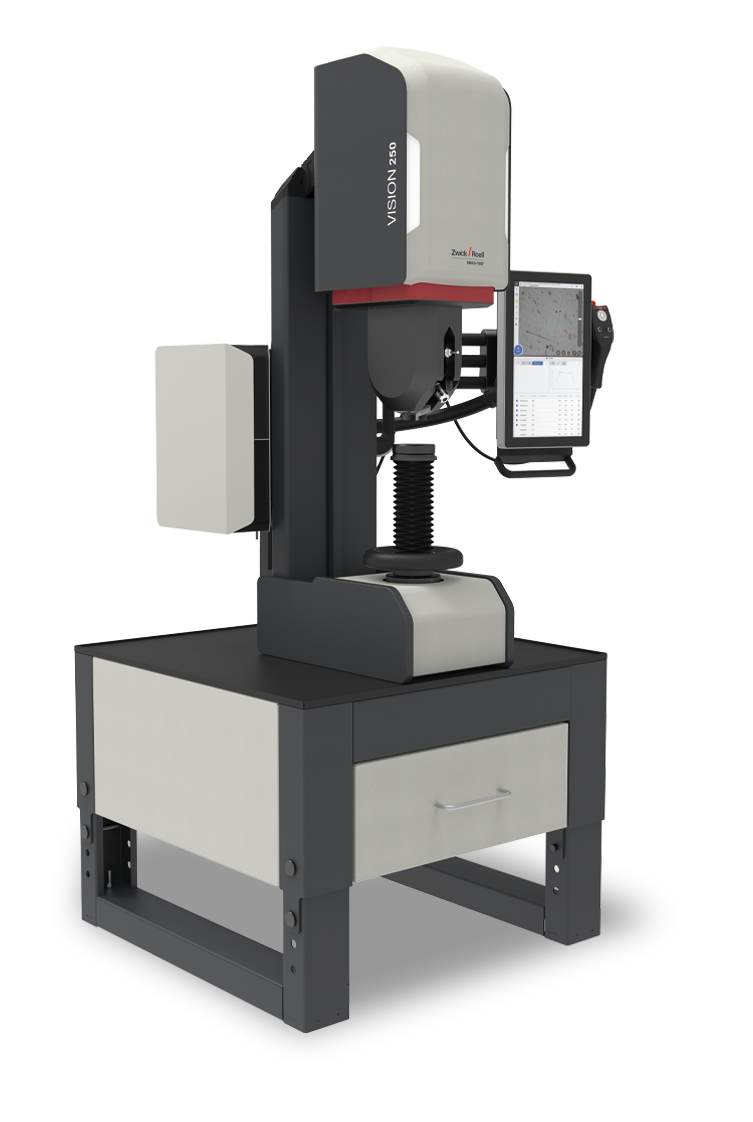

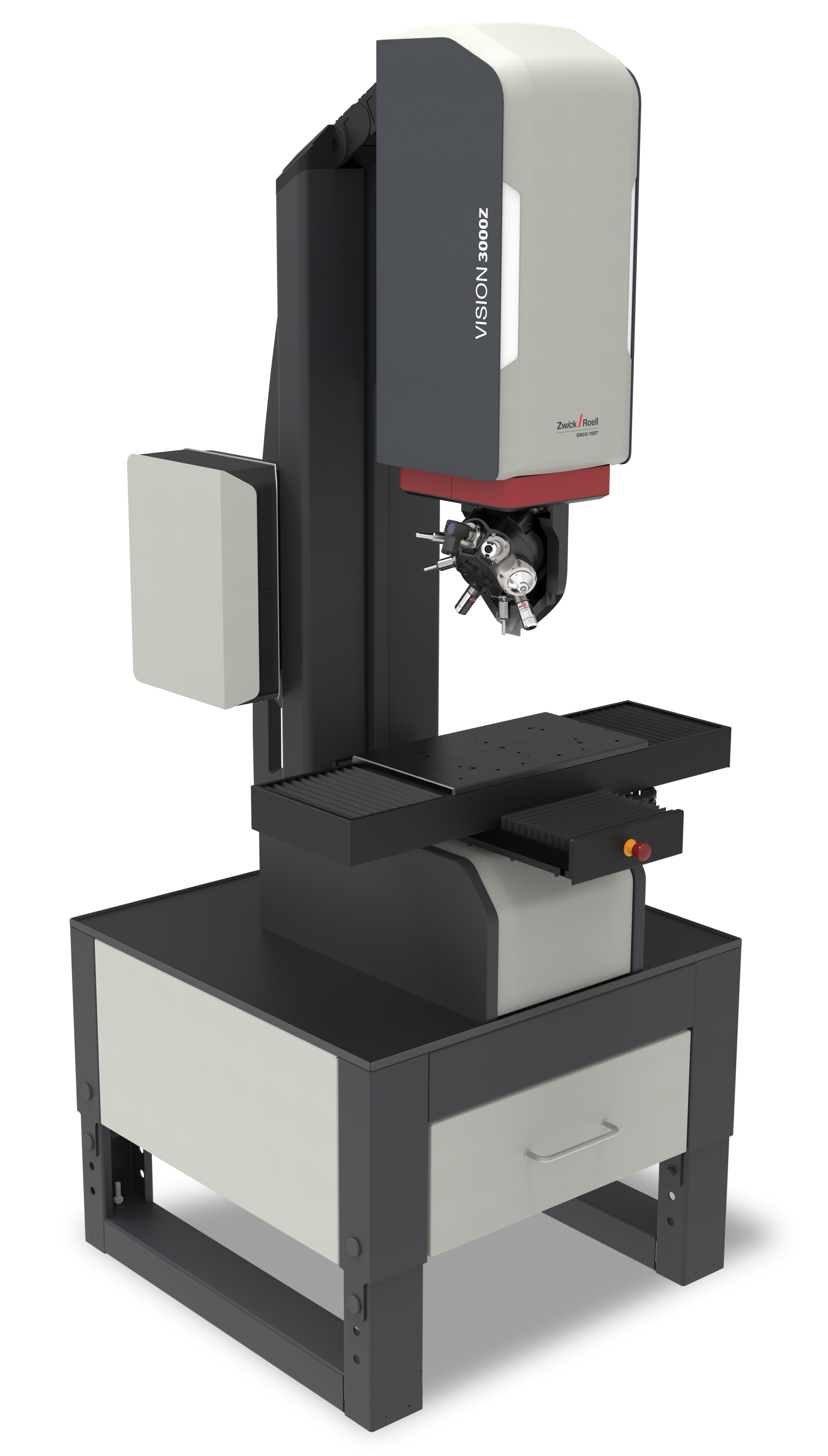

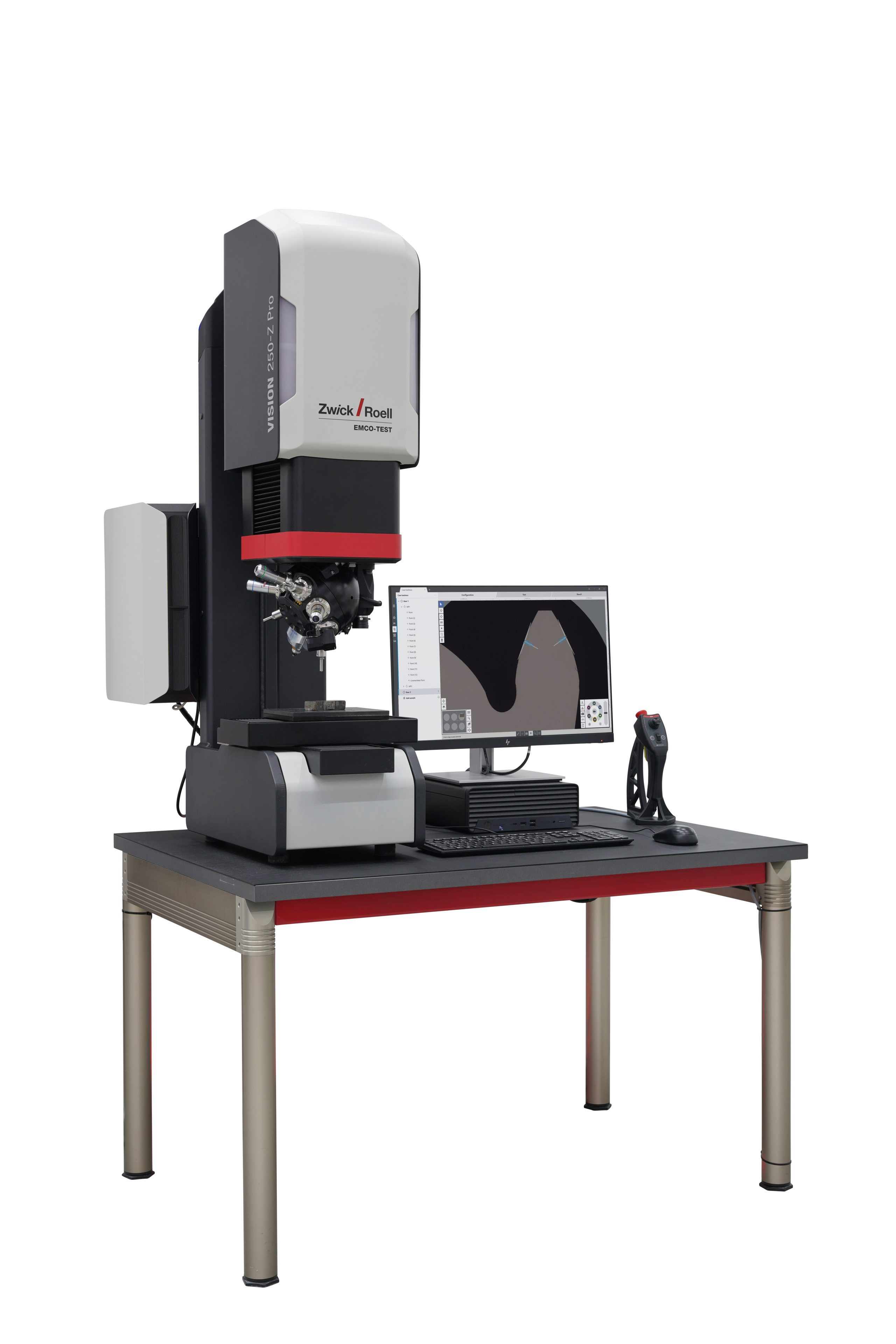

| Vision 250 | Vision 250-Z | Vision 250-Z Pro | Vision 3000 | Vision 3000-Z | Vision 3000-Z Pro | |
 |  |  |  |  |  | |
| Plage de charge | 0,3-250 kg | 0,3-250 kg | 0,3-250 kg | 3-3 000 kg | 3-3 000 kg | 3-3 000 kg |
| Changeur d’outils | 3 positions En option : 8 positions | 3 positions En option : 8 positions | 3 positions En option : 8 positions | 3 positions En option : 8 positions | 3 positions En option : 8 positions | 3 positions En option : 8 positions |
| Affichage | PC à écran tactile 15,6" | PC à écran tactile 15,6" | PC ext. | PC à écran tactile 15,6" | PC à écran tactile 15,6" | PC ext. |
| Niveau d’automatisation | semi-automatique | semi-automatique | entièrement automatique | semi-automatique | semi-automatique | entièrement automatique |
| Software | ecos™ III Touch | ecos™ III Touch | ecos™ III Pro | ecos™ III Touch | ecos™ III Touch | ecos™ III Pro |
| Positionnement du composant | manuelle | manuelle | Table linéaire | manuelle | manuelle | Table linéaire |
| Approche de la pièce à tester | Volant | Axe Z motorisé | Axe Z motorisé et linéaire | Volant | Axe Z motorisé et linéaire | Axe Z motorisé et linéaire |
| Plage de charge | 0,3 - 250 kg (en option à partir de 10 g) |
| Vitesse maxi. Axe Z | - |
| Dimensions (l.xP.H) | 305 x 680 x 1 271,5 (mm) |
| Poids | 240 kg |
| Utilisation | PC à écran tactile 15,6" |
| Hauteur d’essai maxi. | 220 mm |
| Raccordement électrique | 110 à 230 V (PH, N, PE) |
| Fréquence réseau | 50/60 Hz |
| Puissance installée | 120/50 W |
| Banc d’essai (l.xP) | Ø 90 mm |
| Résolution caméra d’exploitation | 12 Mpix avec capteur CMOS |
| Température ambiante (conformément à ISO/ASTM) | +5°C à +40°C |
| Humidité de l'air | 70% maxi. (non condensé) |
| Système d’exploitation | Windows 11 |
| Poids maxi. de la pièce | 200 kg |
| Type de protection EN 60529 | IP20 |
| Plage de charge | 0,3 - 250 kg (en option à partir de 10 g) |
| Vitesse maxi. Axe Z | 25 mm/s |
| Dimensions (l.xP.H) | 305 x 680 x 1 166,5 (mm) |
| Poids | 260 kg |
| Utilisation | PC à écran tactile 15,6" |
| Hauteur d’essai maxi. | 175 mm |
| Raccordement électrique | 110 à 230 V (PH, N, PE) |
| Fréquence réseau | 50/60 Hz |
| Puissance installée | 720/100 W |
| Banc d’essai (l.xP) | Ø 90 mm |
| Résolution caméra d’exploitation | 12 Mpix avec capteur CMOS |
| Température ambiante (conformément à ISO/ASTM) | +5°C à +40°C |
| Humidité de l'air | 70% maxi. (non condensé) |
| Système d’exploitation | Windows 11 |
| Poids maxi. de la pièce | 200 kg |
| Type de protection EN 60529 | IP20 |
|
| Plage de charge | 3 - 3 000 kg (en option à partir de 10 g) |
| Dimensions (l.xP.H) | 360 x 837 x 1 517,5 (mm) |
| Poids | 405 kg |
| Utilisation | PC à écran tactile 15,6" |
| Hauteur d’essai maxi. | 350 mm |
| Raccordement électrique | 110 à 230 V (PH, N, PE) |
| Fréquence réseau | 50/60 Hz |
| Puissance installée | 120/50 W |
| Banc d’essai (l.xP) | Ø 90 mm + 447x370mm |
| Résolution caméra d’exploitation | 12 Mpix avec capteur CMOS |
| Température ambiante (conformément à ISO/ASTM) | +5°C à +40°C |
| Humidité de l'air | 70% maxi. (non condensé) |
| Système d’exploitation | Windows 11 |
| Poids maxi. de la pièce | 200 kg |
| Type de protection EN 60529 | IP20 |
| Plage de charge | 3 - 3 000 kg (en option à partir de 10 g) |
| Vitesse maxi. Axe Z | 25 mm/s |
| Utilisation | PC à écran tactile 15,6" |
| Dimensions (l.xP.H) | 360 x 837 x 1 545 (mm) |
| Poids | 425 kg |
| Hauteur d’essai maxi. | 300 mm |
| Raccordement électrique | 110 à 230 V (PH, N, PE) |
| Fréquence réseau | 50/60 Hz |
| Puissance installée | 720/100 W |
| Banc d’essai (l.xP) | Ø 90 mm + 447x370mm |
| Résolution caméra d’exploitation | 12 Mpix avec capteur CMOS |
| Température ambiante (conformément à ISO/ASTM) | +5°C à +40°C |
| Humidité de l'air | 70% maxi. (non condensé) |
| Système d’exploitation | Windows 11 |
| Poids maxi. de la pièce | 200 kg |
| Type de protection EN 60529 | IP20 |
| Plage de charge | 3 - 3 000 kg (en option à partir de 10 g) |
| Vitesse maxi. Axe Z | 25 mm/s |
| Utilisation | PC externe avec écran, non inclus |
| Dimensions (l.xP.H) | 850 x 837 x 1 545 (mm) |
| Poids | 450 kg |
| Hauteur d’essai maxi. | 180 mm |
| Raccordement électrique | 110 à 230 V (PH, N, PE) |
| Fréquence réseau | 50/60 Hz |
| Puissance installée | 600/100 W |
| Banc d’essai (l.xP) | 440 x 250 mm |
| Résolution caméra d’exploitation | 12 Mpix avec capteur CMOS |
| Température ambiante (conformément à ISO/ASTM) | +5°C à +40°C |
| Humidité de l'air | 70% maxi. (non condensé) |
| Système d’exploitation | Windows 11 |
| Poids maxi. de la pièce | 50 kg |
| Type de protection EN 60529 | IP20 |
Accessoires pour duromètres universels Vision
Un examen détaillé de la machine d’essais de dureté révèle les avantages de nombreuses années de développement. La sixième génération du Vision comporte de nombreuses améliorations, basées sur l’analyse des retours-clients collectés au cours des dernières décennies. Afin de conserver notre avantage de pionnier sur le marché des duromètres, nous travaillons sur nos machines avec la technologie la plus récente.

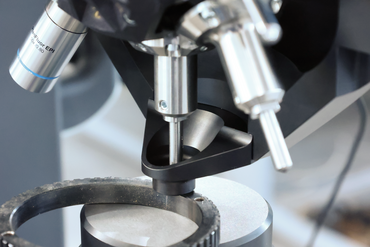

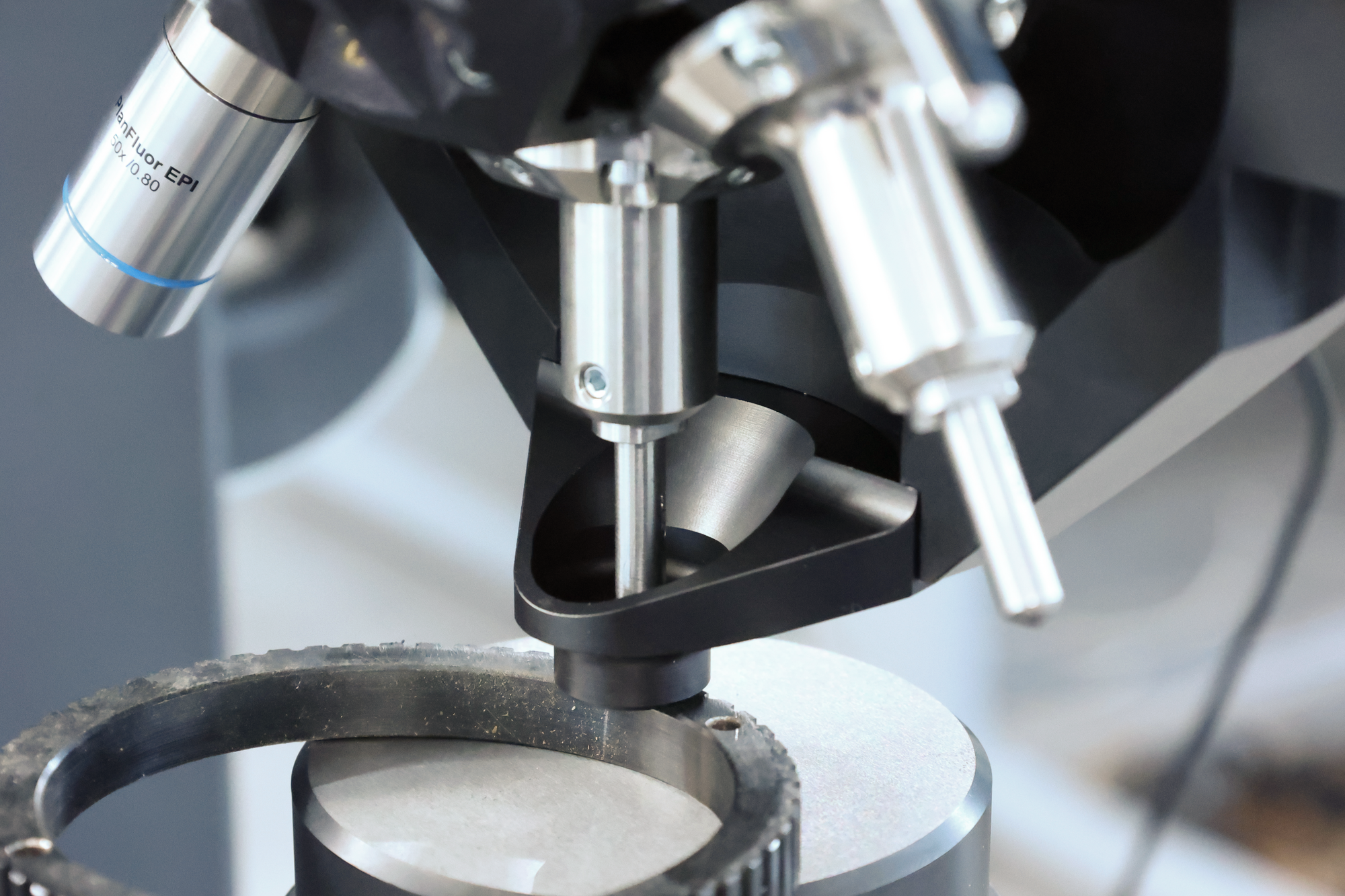

Inserts de serrage
Inserts de tête d’essai adaptés aux géométries de composants.

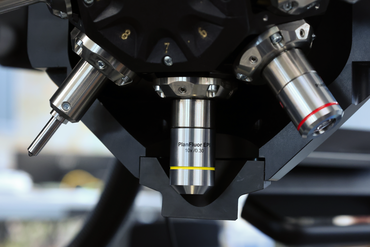

Objectifs
Différents objectifs pour un agrandissement optimal de l’empreinte d’essai.

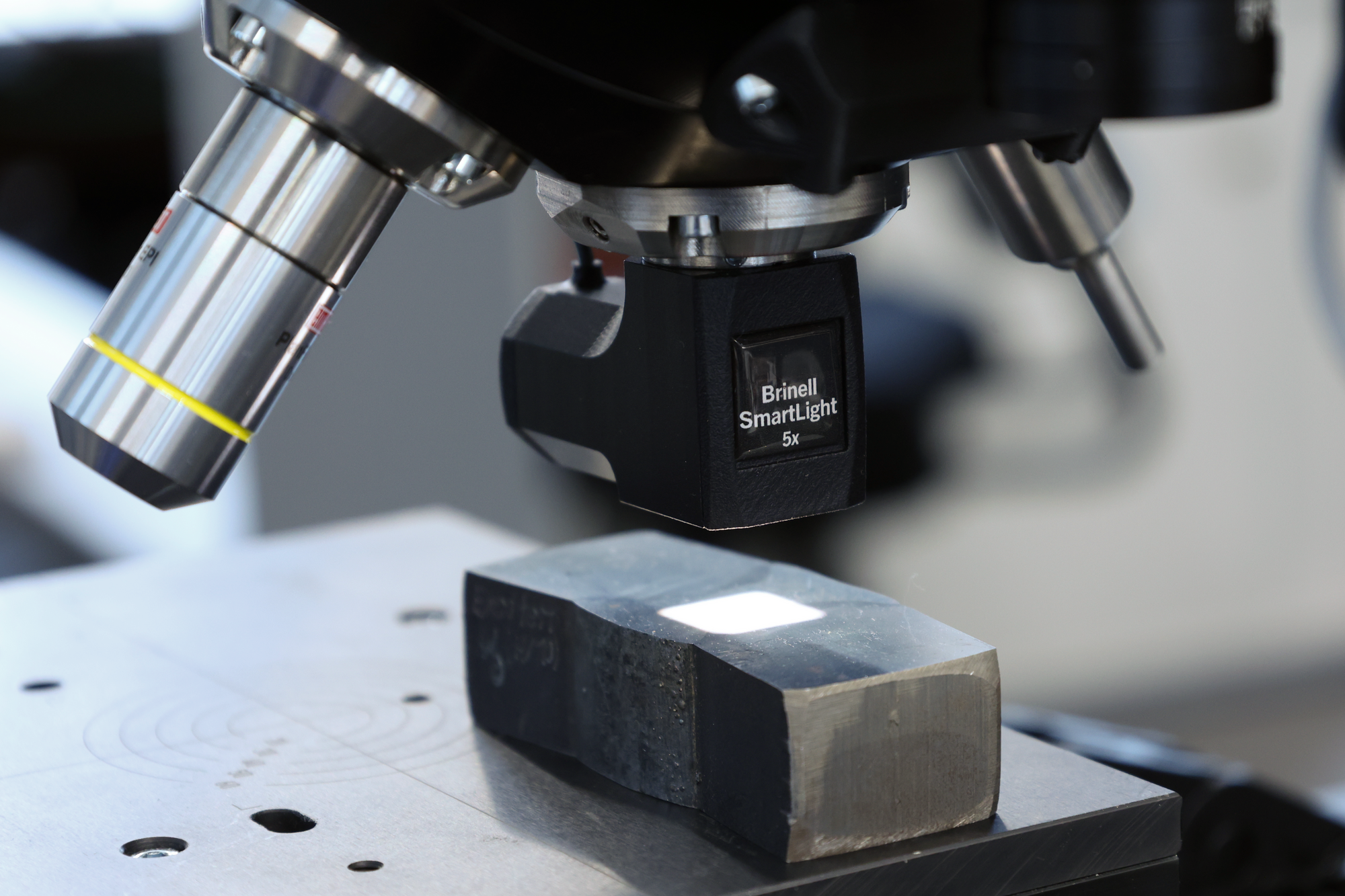

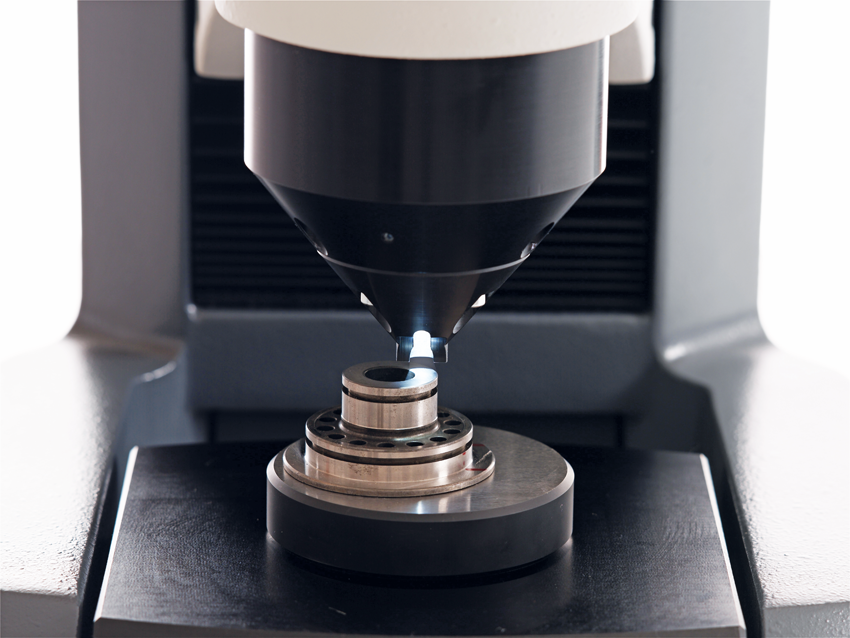

Brinell SmartLight
Pour une meilleure exploitation des empreintes Brinell.

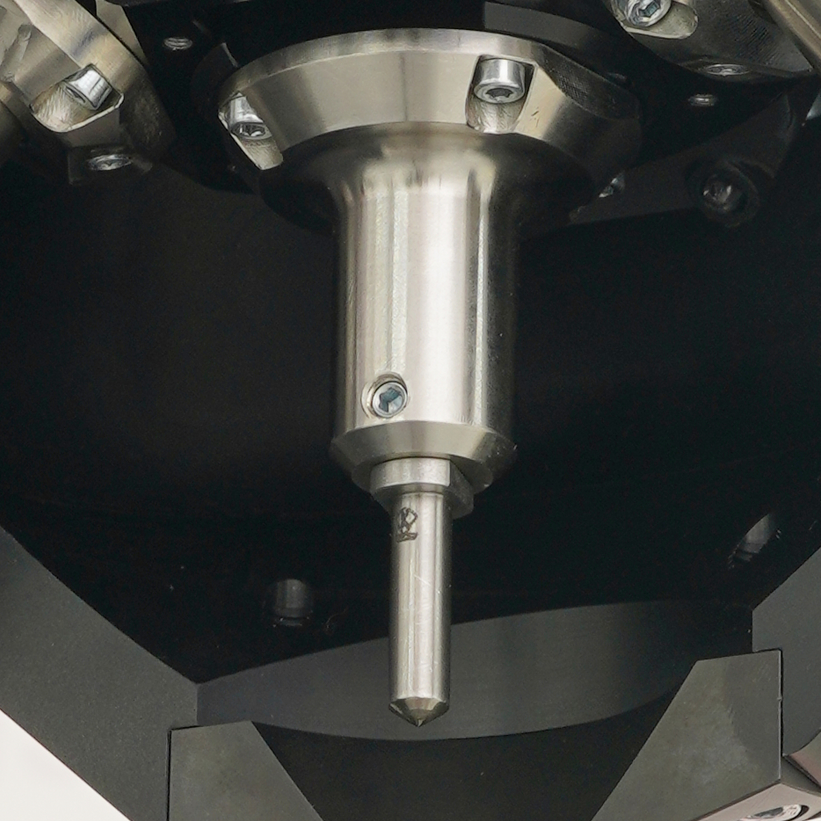

Pénétrateur
Le pénétrateur adapté aux différentes méthodes d’essais.

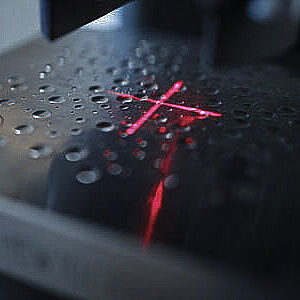

Laser
Laser pour positionnement aisé des composants

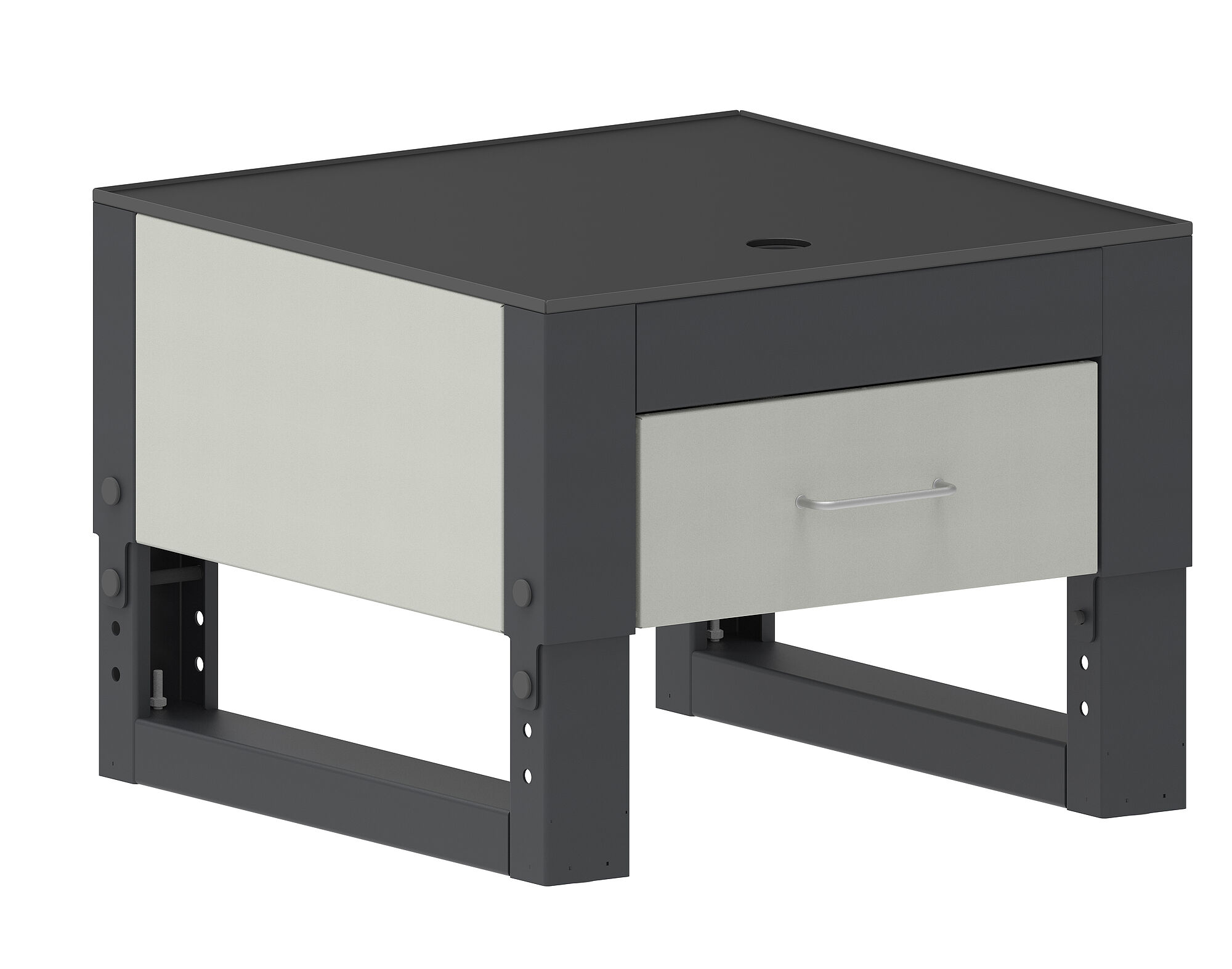

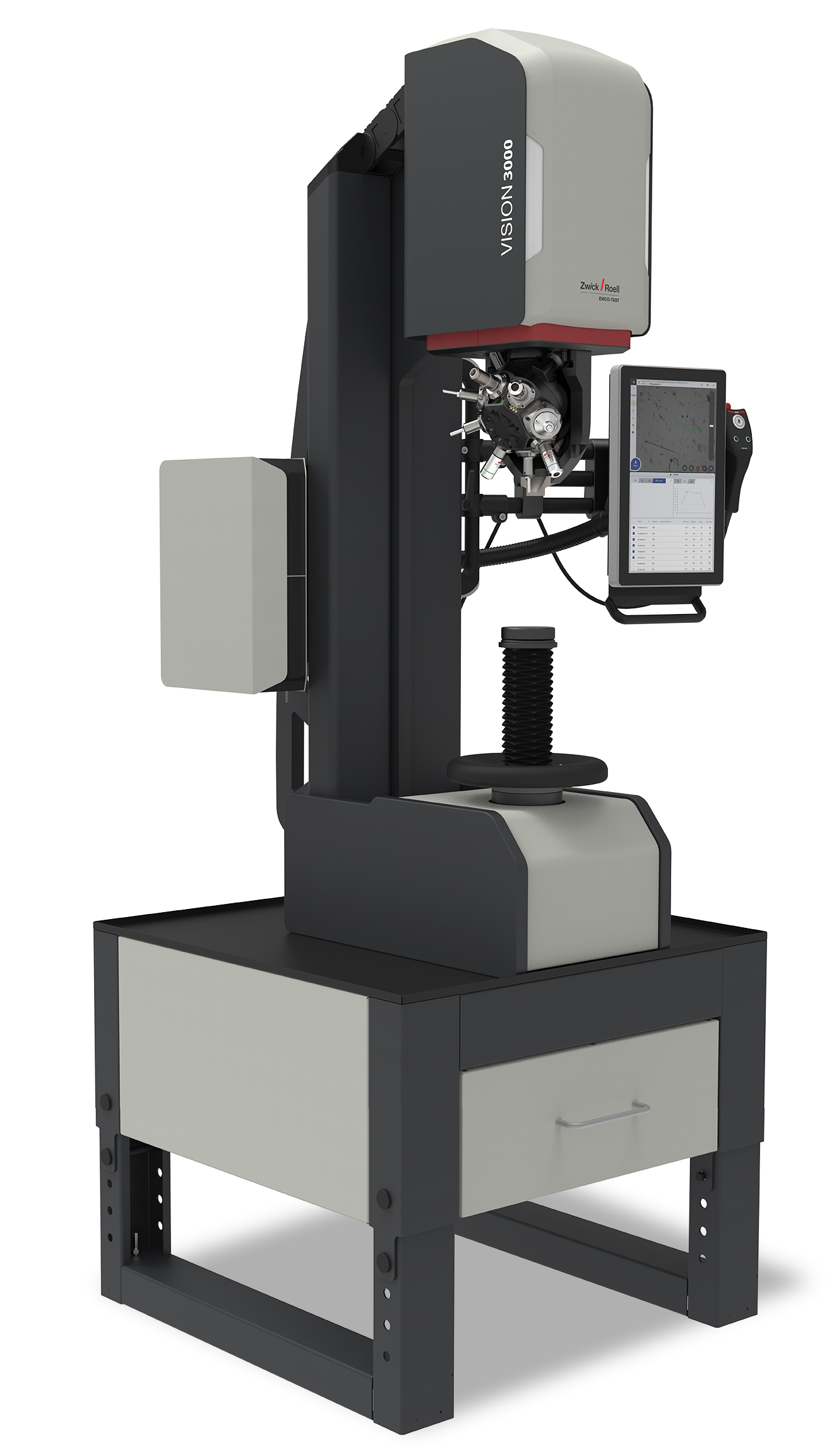

Base
Base réglable en hauteur pour une hauteur de travail optimale.
