Machine d'essai de sol AllroundLine

Secteurs d'activité

universel

Force d'essai

5kN - 250kN

Type d'essai

Essai de traction
Essai de compression
Essai de flexion

Domaine d'utilisation

Applications d’essais universelles dans la plage de force moyenne

Le système parfait pour vos essais de traction / compression / cyclage

La AllroundLine est notre machine d'essai individuelle et polyvalente. Elle est proposée comme machine d'essai de sol (avec les modèles Z100, Z0150 et Z250) et comme machine d'essai classique (modèles Z010, Z020, Z030, Z050, Z100, Z150).

La machine de traction AllroundLine s'adapte aux applications les plus diverses Un concept d'utilisation éprouvée associé à la modularité du bâti assure une solution optimale pour les demandes d'essais exigeantes. La nouvelle AllroundLine est idéalement adaptée tant au Contrôle Qualité qu'à la Recherche & Développent. Tous les composants - mécaniques, électroniques et logiciels de la AllroundLine ainsi qu'un large choix d'accessoires sont conçus et fabriqués chez ZwickRoell en Allemagne; les composants s'ajustent parfaitement.

39 types de machines standard distinctes parmi lesquelles choisir pour un traitement optimal des demandes d’essai
Proposée comme machine d'essai de sol et comme machine d'essai classique
Concept modulaire pour une flexibilité maximale et de nombreuses possibilités d’essais
Vaste choix d’accessoires
Plusieurs espaces d’essai sur une même machine permettent de réduire les coûts d'exploitation et d'acquisition lorsque différents types d’essai doivent être réalisés.

Machine d'essai de sol AllroundLine en action

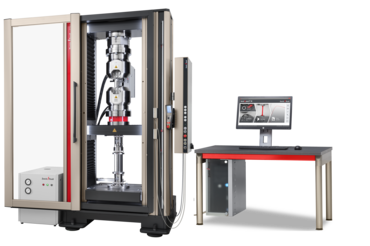

Niveau de sécurité le plus élevé - Machine d'essai de sol AllroundLine avec dispositif de protection

Dispositif de protection conforme CE développé conformément aux dernières normes internationales EN14119 et EN14120.

Niveau de sécurité le plus élevé - AllroundLine avec dispositif de protection

Avantages & Caractéristiques

Machine d'essai de sol ou machine d'essai classique

Machine d'essai

Les bâtis de charge des machines d'essais AllrondLine sont utilisés pour la plupart des essais avec des allongements éprouvettes faibles à moyens. Un ou deux espaces d'essais possibles. Pour les applications en dehors de la température ambiante, les machines d'essai peuvent également être équipées d’une enceinte thermique.

Machine d'essai de sol

Les bâtis de charge des machines d'essais de sol AllroundLine sont principalement utilisés pour les essais avec forces élevées, pour matériaux avec grands allongements (par exemple, le caoutchouc), lorsque des enceintes thermiques ou enceintes climatiques doivent être montées ou encore pour l'essai de composants très largement dimensionnés. Un ou deux espaces d'essais possibles.

Une ergonomie adaptée aux plus exigeants

Des conditions de travail ergonomiques sont la priorité absolue de la machine AllroundLine.
La machine répond à vos sollicitations actuelles et vous permettra de faire évoluer vos essais.
Une traverse, fixe, réglable en hauteur permet d’adapter l’espace de travail aux différentes configurations d’essais.
La machine s’adapte aisément au site d’installation, grâce à son embase avec absorbeurs de chocs réglables en hauteur et ajourage pour le levage par chariot élévateur. (machines de Z150 TL et machines d’essai de sol AllroundLine, uniquement)
Des profilés verticaux réglables et une faible hauteur de travail permettent l’accès aux personnes à mobilité réduite. (machines de table de la gamme AllroundLine, uniquement)

Rigidité élevée et précision du guidage traverse

Rigidité élevée et précision du guidage traverse
Le profilé de charge rigide, les surfaces de connexion généreuses et des composants solidement dimensionnés assurent la rigidité élevée de la machine de traction. L'angle d'inclinaison de la traverse sous charge est réduit, permettant ainsi un alignement et une introduction très précise de la force dans l'éprouvette. Cela lui confère un avantage supplémentaire, dans le cas notamment des essais de flexion, essais de compression, essais de précision sur composants, ...

Modularité mécanique

Modularité mécanique
Le concept de modularité mécanique permet d'élargir le système d'essais, grâce au large choix de mâchoires et outillages ZwickRoell ou dispositifs spécifiques client. Des systèmes de slots et glissières, de même que de nombreuses possibilités d'appuis sur traverses sont utilisés pour ce faire. Les mâchoires et dispositifs d'essais peuvent ainsi être remplacés chaque fois que nécessaire, permettant de réaliser de très nombreux essais réalisés avec la même machine d'essais. Le système d'essais s'adapte idéalement à la demande correspondante.

Concept de sécurité intégré selon directive européenne Machines

Concept de sécurité intégré selon directive européenne Machines
Nos machines garantissent le plus haut niveau de sécurité pour l'utilisateur et le système d'essais. Toutes les exigences de sécurité de la directive CE relative aux machines sont garanties. La conformité est documentée par une déclaration de conformité CE. Les techniques de sécurité et composants industriels sélectionnés sont conformes aux normes de sécurité (IEC 60947) les plus exigeantes.

Investissement sur le long terme

Investissement à long terme
Avec l'électronique machine testControl II compatible avec les dernières générations de logiciels ZwickRoell, votre système d'essai s'adapte à vos besoins. Les pièces de rechange resteront disponibles pendant une durée minimum de 10 ans après l'arrêt de production.

testcontrol-tc-hydraulik-ph-250-kn-typ-8594-cai-makroxtens-ii-schutzeinrichtung-geschlossen-fo

Deux espaces d'essais

Deux espaces d'essais
Le second espace d'essai permet de réaliser différents essais sur une machine d'essai des matériaux sans changer d'outils. Cela garantit des résultats d’essai reproductibles et l'acquisition d'une seconde machine d'essai est rendue inutile. Les deux espaces d'essai peuvent de plus être exploités avec un seul capteur de force, ce qui permet de réduire les coûts d'acquisition et d'étalonnage.

testcontrol-tc-ii-hydraulik-ph-keil-ph-videoxtens-3-300-fo

Espace d’essai latéral

Jusqu’à trois espaces d’essai sur une seule machine d’essai

Hauteur d’utilisation, ergonomique, réglable dans les deux espaces d’essai
Coûts de transformation réduits
L’espace d'essai latéral permet de très nombreuses applications en un minimum d'espace
Le débit éprouvette est augmenté par le concept de poste d’essai de testXpert III.Chaque poste d’essai est prêt.Tous les paramètres d’essai pertinents (écartement entre outils, vitesse d'essai, ...) sont chargés, lors du chargement de la spécification d'essai.Cela permet de basculer rapidement sur l’espace d’essai latéral.

Bâti de charge novateur

Concept modulaire
Un profilé breveté, rigide à la flexion, équipe la machine de traction. Les grandes longueurs et surfaces de guidage garantissent un guidage précis de la traverse. Cette combinaison minimise les influences mécaniques non désirables sur l’éprouvette. Les rainures en T intégrées au profil offrent une grande souplesse de montage.

Essais haute précision sous conditions de température

L'utilisation de machines d'essais incluant une enceinte thermique s'effectue de manière ergonomique et intuitive via le logiciel d'essais.Tous les composants (machine d’essais des matériaux, extensomètre et logiciel d’essais) sont conçus et fabriqués chez ZwickRoell.

Machines d'essai de sol AllroundLine Aperçu

Aperçu technique

Selon le modèle, la machine de traction AllroundLine est proposée avec une vitesse d'essais de 0,00005 à 3000 mm/min (indépendamment de la charge appliquée sur l'éprouvette). La vitesse de la machine d'essais est indépendante de la force d’essais.
La haute plage de vitesse d'essais peut être utilisée sans limitation. Pour compenser les montages d'essais les plus lourds, des charges d'essais jusqu'à 110% de la capacité nominale de la machine de traction sont admises.
La machine de traction Allround est proposée pour des charges d'essais jusqu'à 250 kN. La hauteur d'espace d'essais est de 1030 mm à 2560 mm.
La machine de traction AllroundLine peut être utilisée avec un PC ou portable du commerce, elle ne nécessite l'adjonction d'aucune carte additionnelle.

Caractéristiques par plage de force

Les systèmes d'essais de la gamme AllroundLine sont proposés dans deux modèles (variante classique ou sol).

Type	Force d'essai F_max [kN]	Entraînement			Exigences des réseaux d'alimentation	N° Article
Type	Force d'essai F_max [kN]	Vitesse traverse v_min ... v_max [mm/min]	Vitesse retour de la traverse, max. [mm/min]	Puissance d'entraînement	Puissance installée (charge pleine), env. [kVA]	N° Article
Z100 SN	100	0,00005 ... 1000¹	1500¹		6	1035012
Z100 SW	100	0,00005 ... 1000¹	1500¹		6	1035013
Z100 SH	100	0,00005 ... 1000¹	1500¹		6	1035014²
Z150 SN	150	0,00005 ... 900¹	1500¹	4000	6	1035017
Z150 SW	150	0,00005 ... 900¹	1500¹	4000	6	1035020
Z250 SN	250	0,00005 ... 600	1000¹		6	1031325
Z250 SW	250	0,00005 ... 600	1000¹		6	1035023
Z250 SR	250	0,00005 ... 600	1000¹		6	1035022
Z250 SH	250	0,00005 ... 600	1000¹		6	1035024²
Z250 SE	250	0,00005 ... 600	1000¹		6	1032996²
Z250 SNS	250	0,00005 ... 600	1000¹		6	1035025

Les valeurs sont valables pour les machines avec porte de protection fermée et pour les machines sans dispositif de protection. Sur les machines avec porte de protection ouverte, la vitesse est réduite à 600 mm/min.
Ces systèmes d'essai doivent être fixés au sol avec les kits de fixation fournis.

Les systèmes d'essais de la gamme AllroundLine sont proposés dans deux modèles (variante classique ou sol).

Type	Force d'essai F_max [kN]	Entraînement			Exigences des réseaux d'alimentation	N° Article
Type	Force d'essai F_max [kN]	Vitesse traverse v_min ... v_max [mm/min]	Vitesse retour de la traverse, max. [mm/min]	Puissance d'entraînement [W]	Puissance installée (charge pleine), env. [kVA]	N° Article
Z005 TN	5	0,0005 ... 3000¹	3000¹	500	2	1004473
Z005 TNW	5	0,0005 ... 3000¹	3000¹	500	2	1004475
Z005 TH	5	0,0005 ... 3000¹	3000¹	500	2	1004476
Z005 THW	5	0,0005 ... 3000¹	3000¹	500	2	1004477
Z005 TE	5	0,0005 ... 3000¹	3000¹	500	2	1004478²
Z010 TN	10	0,0005 ... 2000¹	3000¹	500	2	1004479
Z010 TNW	10	0,0005 ... 2000¹	3000¹	500	2	1004480
Z010 TH	10	0,0005 ... 2000¹	3000¹	500	2	1004481
Z010 THW	10	0,0005 ... 2000¹	3000¹	500	2	1004482
Z010 TE	10	0,0005 ... 2000¹	3000¹	500	2	1004483²
Z010 TEW	10	0,0005 ... 2000¹	3000¹	500	2	1004484²
Z020 TN	20	0,0005 ... 1000¹	1500¹	500	2,3	1004485
Z020 TNW	20	0,0005 ... 1000¹	1500¹	500	2,3	1004486
Z020 TH	20	0,0005 ... 1000¹	1500¹	500	2,3	1004487
Z020 THW	20	0,0005 ... 1000¹	1500¹	500	2,3	1004488
Z020 TE	20	0,0005 ... 1000¹	1500¹	500	2,3	1004489²
Z020 TEW	20	0,0005 ... 1000¹	1500¹	500	2,3	1004490²
Z030 TH	30	0,0005 ... 1000¹	1500¹	1000	2,3	1004491
Z030 THW	30	0,0005 ... 1000¹	1500¹	1000	2,3	1004492
Z030 TE	30	0,0005 ... 1000¹	1500¹	1000	2,3	1004493²
Z030 TEW	30	0,0005 ... 1000¹	1500¹	1000	2,3	1004494²
Z050 TH	50	0,0005 ... 600	1000¹	1000	2,3	1004495
Z050 THW	50	0,0005 ... 600	1000¹	1000	2,3	1004496
Z050 TE	50	0,0005 ... 600	1000¹	1000	2,3	1004498²
Z050 TEW	50	0,0005 ... 600	1000¹	1000	2,3	1004499²
Z100 THW	100	0,0001 ... 1500¹	2500¹	4000	6	1004500
Z100 TEW	100	0,0001 ... 1500¹	2500¹	4000	6	1004501²
Z150 TL	150	0,0001 ... 900¹	1500¹	4000	5,5	1004503

Les valeurs sont valables pour les machines avec porte de protection fermée et pour les machines sans dispositif de protection. Sur les machines avec porte de protection ouverte, la vitesse est réduite à 600 mm/min.
Des profilés de sol sont fournis avec ce système d'essai.
