Machine d’essai pour hautes capacités jusqu’à 2500 kN

Secteurs d'activité

Matériaux métalliques
Composites
Textiles

Force d'essai

330 - 2.500 kN

Type d'essai

Traction
Compression
Flexion
Traction-cisaillement

Domaine d'utilisation

ISO 6892
ISO 15630
ISO 898

Description Vidéos Avantages & Caractéristiques Caractéristiques techniques Méthode d'essais Projets client

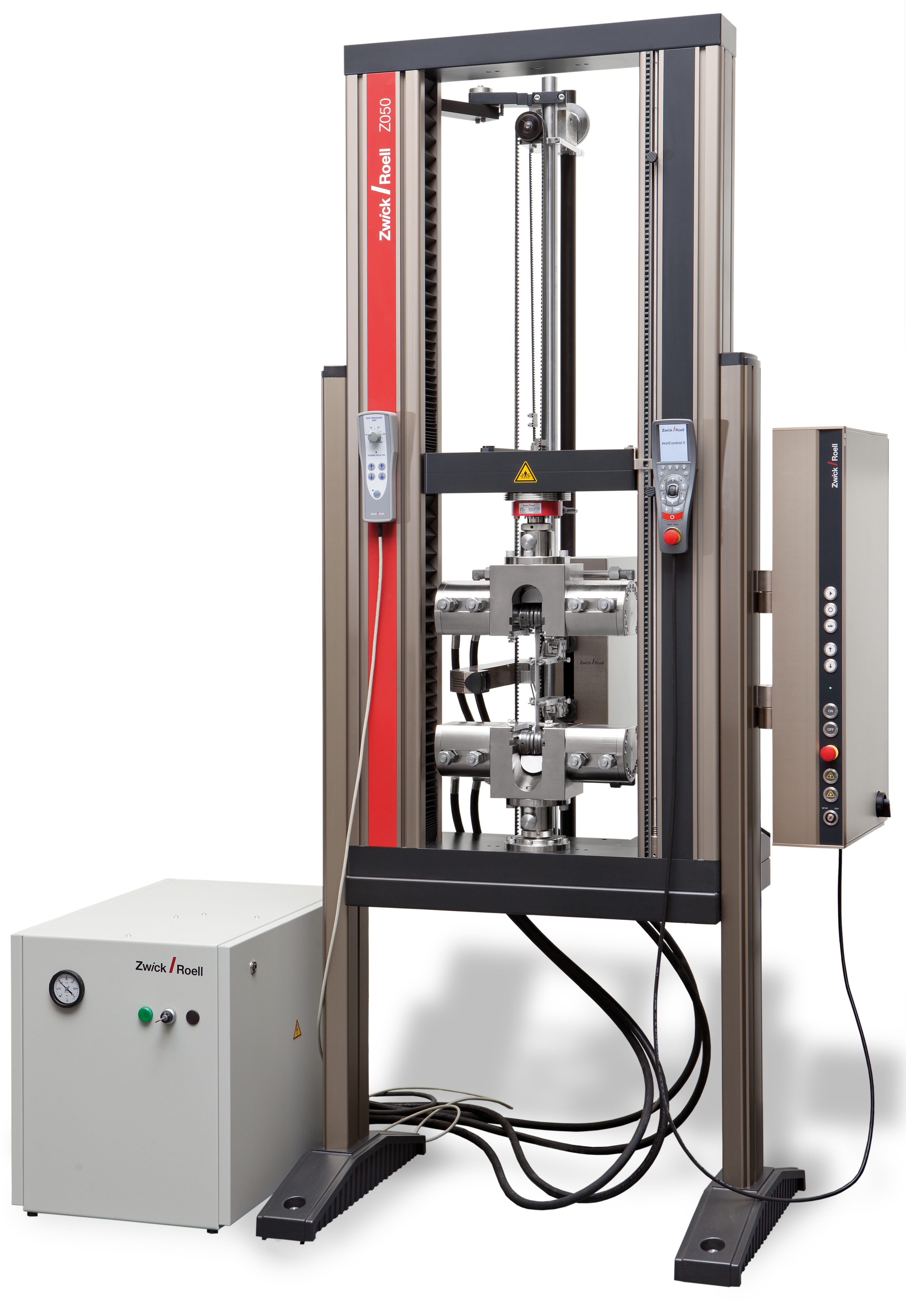

Machine d’essai avec hautes-capacités jusqu’à 2 500 kN

Les machine d'essai des matériaux de la Série E sont utilisées pour la réalisation des essais de traction, essais de flexion ou essais de compression avec hautes capacités. Un bâti de charge robuste assure de bonnes propriétés de guidage et une grande rigidité de la machine. Les machines d’essais de traction électromécaniques de ZwickRoell sont équipées d'un entraînement de vis à billes et sont disponibles en versions 330 kN, 400 kN, 600 kN, 1000 kN, 1200 kN, 1600 kN, 2000 kN et 2500 kN (33 - 250 t).

Les résultats d’essais sont représentés par le logiciel d'essai testXpert dans un diagramme de force-course ou dans un diagramme de contrainte-allongement. Des caractéristiques matériaux telles que la résistance à la traction ou les limites d’élasticité sont déterminées.

Les extensomètre pour grandes éprouvettes ont été spécialement développés pour les machines d’essai avec grandes capacités

La mesure des grandes éprouvettes? Optique & sans marquage. Fiable & précise.

Les extensomètres videoXtens Array ont été développés pour les essais de traction sur grandes éprouvettes. Des caméras haute résolution enregistrent tout l’écartement entre outillages.

Vos avantages:

Résultats d'essai fiables pour 100% des essais réalisés.
Mesure sans marquage
Large plage d’application pour matériaux métalliques
Régulation de l'allongement selon ISO 6892-1 méthode A1

Vers le videoXtens Array

Vidéos pour machines d’essais hautes-capacités

Si vous visionnez la vidéo, vous consentez à l’utilisation de cookies et au transfert de données vers les États-Unis. Informations complémentaires sur la protection des données.

Essai de traction selon ISO 6892-1

Essai de traction sur tôles fortes avec une machine d’essai Z600E (600 kN)

Si vous visionnez la vidéo, vous consentez à l’utilisation de cookies et au transfert de données vers les États-Unis. Informations complémentaires sur la protection des données.

Essais de traction sur rond à béton

Essais de traction sur acier de précontrainte avec une machine d’essai haute-capacité Z1600E (1600 kN)

Si vous visionnez la vidéo, vous consentez à l’utilisation de cookies et au transfert de données vers les États-Unis. Informations complémentaires sur la protection des données.

Essai de traction sur rond à béton et torons de pré-contrainte

Les aciers de précontrainte et torons sont testés jusqu’à 600 kN conformément à l’ISO 6892-1 avec la machine d’essai haute-capacité Z600E.

Les principaux avantages et caractéristiques

Description

Les machines d'essais des matériaux se caractérisent par une grande plage de mesure. De faibles efforts peuvent ainsi être déterminés de manière précise sans modification de la machine.
Des vis à billes, pré-contraintes, sans jeu à faible maintenance garantissent une précision de mesure à long terme maximale en direction de traction et de compression.
Le cadre d'essais offre une grande robustesse et rigidité.
Essais standards avec le Logiciel d'essais testXpert se réduisant à une utilisation de type "Presse-bouton".
Modularité des matériels offrant de nombreuses perspectives d'évolution (par exemple, montage de différents extensomètre, mâchoires et autres outillages d’essai).
Systèmes de glissière ou de vis pour une adaptation très aisée d'autres outillages d'essais (ex. montage d'une glissière d'étalonnage).
S'adapte aux demandes spécifiques du client (dimensions de l'espace de travail, dispositifs d'essais, outillages d'essais, vitesse d'essais, logiciel d'essais).

Simplicité d'utilisation

Hauteur de travail réglable avec mâchoires montées pour la mise en place de l'éprouvette.
Le concept de poste d'essai de testXpert III réduit les temps de transformation et permet des gains de productivité.

Bâti de charge novateur

Le bâti de charge robuste avec quatre colonnes de guidage chromées, embase solide et traverse mobile assure de très bonnes propriétées de guidage et une rigidité élevée des machines.
L'entraînement s'effectue par technique d'entraînement AC sans maintenance, contrôlée numériquement. Associées à des systèmes de rétroaction moteurs innovants, les meilleures propriétés de synchronisation sont également obtenues pour les plus petites vitesses.
Des vis à billes, de précision, sans jeu avec servo-entraînement AC à commande numérique permettent un fonctionnement sans entretien ou presque.
Un espace d'essai largement dimensionné associé à une faible hauteur totale permet la réalisation d'essais sur éprouvettes et composants avec une grande variété de longueurs d'éprouvette.
La machine d'essai est posée au sol, sans fondation.

Plus haut niveau de sécurité

Les exigences de la directives européenne Machines sont mises en œuvre dans toutes les machines d'essais; un certificat de conformité CE vous est délivré avec la machine.
Le Groupe Zwick Roell prend la sécurité très au sérieux; c‘est pourquoi, il utilise la technologie la plus sérieuse en matière de sécurisation.
Nos machines garantissent le plus haut niveau de sécurité pour l'utilisateur, les résultats d'essai, le matériau à tester et le système d'essai.

Logiciel d'essai testXpert III

Le succès de testXpert III est basé sur une concertation étroite avec ses utilisateurs et plus de 35 000 installations réussies. Dès le démarrage de testXpert III, des textes clairs vous guident dans le processus de travail en laboratoire. Apprenez à connaître testXpert III et découvrez son utilisation intuitive et structurée.

vers le logiciel d'essai testXpert

Aperçu technique

Type	Standard	H1-500	H1+500	B1+400	2 espaces d'essai
N° Article	1012978	1013494	1013493	1013499	1013511
Bâti de charge
Force d'essai F_N en direction de traction/compression	330	330	330		330	kN
Nombre des colonnes de guidage	4	4	4		4
Nombre des vis d'entraînement	2	2	2		2
Rigidité du bâti de charge à H2 = 1000 mm	511	511	511		511	kN/ mm
Hauteur-H1	3036	2536	3536	3036	3010	mm
Largeur-B1	1120	1120	1120	1520	1120	mm
Profondeur-T1	775	775	775	775	775	mm
Largeur de l'espace d'essai-B2	660	660	660	1060	660/620	mm
Hauteur de l'espace d'essai-H2	2130	1630	2630	2065	2130	mm
Course d'essai-H3 (avec mâchoires hydrauliques)	1400	900	1900	1400	1400	mm
Poids sans outillage	1850	1700	1950		2100	kg
avec mâchoires hydrauliques	2250	2100	2350		2500	kg
Poids:sans outillages				2600
avec mâchoires hydrauliques				3000
Charge spécifique au sol (avec mâchoires hydrauliques)	2,7	2,5	2,8		3,0	kg/ cm²
Niveau sonore à vitesse d'essai maxi	<75	<75	<75		<75	dBA
Entraînement
Vitesse traverse v_min ... v_max				0,00005 ... 400
Vitesse retour de la traverse, max.(avec capacité réduite)				520
Résolution de l'entraînement				0,000197
Résolution de l'entraînement	0,000123	0,000123	0,000123		0,000123	μm
Vitesse traverse	0,00005 ... 400	0,00005 ... 400	0,00005 ... 400		0,00005 ... 400	mm/ min
Vitesse retour augmentée (à force réduite)	520	520	520		520	mm/ min
Force d'essais F_N en direction de traction/ compression				330
Nombre de colonnes de guidage				4
Nombre de vis d'entraînement				2
Rigidité du bâti de charge pour H2 = 1000 mm				469
Dimensions
charge spécifique au sol (avec mâchoires hydrauliques)				353,04
Niveau de bruit à vitesse d'essai maximale				<70

Type	Standard	H1-500	H1+500	B1+400	2 espaces d'essai
N° Article	1007988	1013457	1013456	1013466	1005183
Bâti de charge
Force d'essai F_N en direction de traction/compression	400	400	400	400	400	kN
Nombre des colonnes de guidage	4	4	4	4	4
Nombre des vis d'entraînement	2	2	2	2	2
Rigidité du bâti de charge à H2 = 1000 mm	511	511	511	469	511	kN/ mm
Hauteur-H1	3036	2536	3536	3036	3010	mm
Largeur-B1	1120	1120	1120	1520	1120	mm
Profondeur-T1	775	775	775	775	775	mm
Largeur de l'espace d'essai-B2	660	660	660	1060	660/620	mm
Hauteur de l'espace d'essai-H2	2130	1630	2630	2065	2130	mm
Course d'essai-H3 (avec mâchoires hydrauliques)	1400	900	1900	1400	1400	mm
Poids sans outillage	1850	1700	1950	2700	2100	kg
avec mâchoires hydrauliques	2250	2100	2350	3150	2500	kg
Charge spécifique au sol (avec mâchoires hydrauliques)	2,7	2,5	2,8	3,6	3,0	kg/ cm²
Niveau sonore à vitesse d'essai maxi	<75	<75	<75	<75	<75	dBA
Entraînement
Vitesse traverse	0,00005 ... 400	0,00005 ... 400	0,00005 ... 400	0,00005 ... 400	0,00005 ... 400	mm/ min
Vitesse retour augmentée (à force réduite)	520	520	520	520	520	mm/ min
Résolution de l'entraînement	0,000123	0,000123	0,000123	0,000123	0,000123	μm
Surface:
encombrement réel		0,125		0,125
Aire du bâti		0,806		2,15
Régulateur		adaptatif		adaptatif

Type	Standard	H1-500	H1+500	H1 +1000	B1+400	2 espaces d'essai
N° Article	1004693	1011837	1011835	1011838	1011792	1011892
Bâti de charge
Force d'essai F_N en direction de traction/compression	600	600		600	600	600	kN
Nombre des colonnes de guidage	4	4		4	4	4
Nombre des vis d'entraînement	2	2		2	2	2
Rigidité du bâti de charge H2 = 1000 mm	925	925		853	781	853	kN/ mm
Hauteur-H1	3050	2550	3550	4050	3050	3075	mm
Largeur-B1	1220	1220	1220	1220	1620	1220	mm
Profondeur-T1	880	880	880	980	850	880	mm
Largeur de l'espace d'essai-B2	710	710	710	710	1110	710	mm
Hauteur de l'espace d'essai-H2	2000	1500	2500	3000	2000	2000	mm
Course d'essai-H3 (avec mâchoires hydrauliques)	1130	630	1630	2130	1130	1130	mm
Poids sans outillage	2930	2700		3260	4100	3350	kg
avec mâchoires hydrauliques	3600	3350		3920	4740	4000	kg
Poids:sans outillages			3100
avec mâchoires hydrauliques			3760
Charge spécifique au sol (avec mâchoires hydrauliques)	4,3	4,0	4,5	4,7	5,7	4,8	kg/ cm²
Niveau sonore à vitesse d'essai maxi	<70	<70		<70	<70	<70	dBA
Entraînement
Vitesse traverse	0,00005 ... 400	0,00005 ... 400		0,00005 ... 400	0,00005 ... 400	0,00005 ... 400	mm/ min
Vitesse retour augmentée (à force réduite)	520	520	520	520	520	520	mm/ min
Résolution de l'entraînement	0,000123	0,000123	0,000193	0,000123	0,000123	0,000123	μm
Force d'essais F_N en direction de traction/ compression			600
Nombre de colonnes de guidage			4
Nombre de vis d'entraînement			2
Rigidité du bâti de charge pour H2 = 1000 mm			925
Niveau de bruit à vitesse d'essai maximale			<70
Vitesse traverse v_min ... v_max			0,00005 à 400

Type	Standard	H1-500	H1+500	B1+400
N° Article	1085472	1085474	1085476	1085479
Bâti de charge
Force d'essai F_N en direction de traction/compression	1000	1000	1000	1000	kN
Nombre des colonnes de guidage	4	4	4	4
Nombre des vis d'entraînement	2	2	2	2
Rigidité du bâti de charge H2 = 1000 mm	1330	1330	1330	950	kN/ mm
Hauteur-H1	3350	2850	3850	3350	mm
Largeur-B1	1390	1390	1390	1790	mm
Profondeur-T1	943	903	903	903	mm
Largeur de l'espace d'essai-B2	800	800	800	1200	mm
Hauteur de l'espace d'essai-H2	2154	1654	2654	2154	mm
Course d'essai-H3 (avec mâchoires hydrauliques)	900	400	1400	900	mm
Poids sans outillage	4465	4070	4670	5270	kg
avec mâchoires hydrauliques	5870	5570	6170	6770	kg
Charge spécifique au sol (avec mâchoires hydrauliques)	173	164	182	200	kN/m²
Niveau sonore à vitesse d'essai maxi	<70	<70	<70	<70	dBA
Entraînement
Vitesse traverse	0,00005 ... 400	0,00005 ... 400	0,00005 ... 400	0,00005 ... 400	mm/ min
Vitesse retour augmentée (à force réduite)	550	520	520	520	mm/ min
Résolution de l'entraînement	0,000188	0,000188	0,000188	0,000188	μm

Type	Standard	H1-500	H1+500	H1+1000	B1+400
N° Article	1015376	1021338	1021335	1021339	1021340
Bâti de charge
Force d'essais F_N en direction de traction/ compression	1200					kN
Nombre de colonnes de guidage	4
Nombre de vis d'entraînement	2
Rigidité du bâti de charge pour H2 = 1000 mm	1972					kN/ mm
Hauteur-H1	3635	3135	4135	4635	3635	mm
Largeur-B1	1470	1470	1470	1470	1870	mm
Profondeur-T1	1063	1063	1063	1063	1063	mm
Largeur de l'espace d'essai-B2	830	830	830	830	1230	mm
Hauteur de l'espace d'essai-H2	2340	1840	2840	3340	2340	mm
Course d'essai-H3 (avec mâchoires hydrauliques)	1080	580	1580	2080	1080	mm
Poids:sans outillages	6700					kg
avec mâchoires hydrauliques	8200					kg
Poids sans outillage		6200	7000	7200	7600
avec mâchoires hydrauliques		7600	8400	8600	9000
Charge spécifique au sol (avec mâchoires hydrauliques)	2,5	2,3	2,5	2,4	2,7	kg/ cm²
Niveau de bruit à vitesse d'essai maximale	<68					dBA
Entraînement
Vitesse traverse	0,00005 ... 400	0,00005 ... 400	0,00005 ... 400	0,00005 ... 400	0,00005 ... 400	mm/ min
Vitesse retour augmentée (à force réduite)	550	550	550	550	550	mm/ min
Résolution de l'entraînement	0,000254	0,000176	0,000176	0,000176	0,000176	μm
Force d'essai F_N en direction de traction/compression		1200	1200	1200	1200
Nombre des colonnes de guidage		4	4	4	4
Nombre des vis d'entraînement		2	2	2	2
Rigidité du bâti de charge H2 = 1000 mm		1972	1972	1972	1034
Niveau sonore à vitesse d'essai maxi		<75	<75	<75	<75

Type	Z1600E
N° Article	1022551
Bâti de charge
Force d'essai F_N en direction de traction/compression	1600	kN
Nombre des colonnes de guidage	4
Nombre des vis d'entraînement	2
Rigidité du bâti de charge H2 = 1000 mm	2200	kN/mm
Hauteur-H1	3969	mm
Largeur-B1	1620	mm
Profondeur-T1	1050	mm
Largeur de l'espace d'essai-B2	980	mm
Hauteur de l'espace d'essai-H2	2590	mm
Course d'essai-H3 (avec mâchoires hydrauliques)	1048	mm
Poids sans outillage	7615	kg
avec mâchoires hydrauliques	9835	kg
Charge spécifique au sol (avec mâchoires hydrauliques)	3,	kg/cm²
Niveau sonore à vitesse d'essai maxi	<70	dBA
Entraînement
Vitesse traverse	0,00005 ... 350	mm/min
Vitesse retour augmentée (à force réduite)	440	mm/min
Résolution de l'entraînement	0.000167	μm

Description	Valeur
Type	Z2000E
N° Article	1019978
Bâti de charge
Force d'essais F_N en direction de traction/ compression	2000	kN
Nombre de colonnes de guidage	4
Nombre de vis d'entraînement	2
Rigidité du bâti de charge pour H2 = 1000 mm	1643	kN/mm
Hauteur-H1	4310	mm
Largeur-B1	2000	mm
Profondeur-T1	1160	mm
Largeur de l'espace d'essai-B2	1120	mm
Hauteur de l'espace d'essai-H2	2736	mm
Course d'essai-H3 (avec mâchoires hydrauliques)	1200	mm
Poids:sans outillages	11819	kg
avec mâchoires hydrauliques	14429	kg
Charge spécifique au sol (avec mâchoires hydrauliques)	212	kN/m²
Niveau de bruit à vitesse d'essai maximale	<70	dBA
Entraînement
Vitesse traverse	0,0001 ... 325	mm/min
Vitesse retour augmentée (à force réduite)	400	mm/min
Résolution de l'entraînement	0,000124	μm

Description	Valeur
Type	Z2500E
N° Article	1017639
Bâti de charge
Force d'essai F_N en direction de traction/compression	2500	kN
Nombre des colonnes de guidage	4
Nombre des vis d'entraînement	2
Rigidité du bâti de charge H2 = 1000 mm	1643	kN/mm
Hauteur-H1	4310	mm
Largeur-B1	2000	mm
Profondeur-T1	1160	mm
Largeur de l'espace d'essai-B2	1120	mm
Hauteur de l'espace d'essai-H2	2736	mm
Course d'essai-H3 (avec mâchoires hydrauliques)	1150	mm
Poids sans outillage	12486	kg
avec mâchoires hydrauliques	16052	kg
Charge spécifique au sol (avec mâchoires hydrauliques)	236	kg/m²
Niveau sonore à vitesse d'essai maxi	<70	dBA
Entraînement
Vitesse traverse	0,0001 ... 275	mm/min
Vitesse retour augmentée (à force réduite)	350	mm/min
Résolution de l'entraînement	0,000124	μm

Vous avez des questions sur nos produits?

Prenez contact sans tarder avec nos experts produits.
Nous vous conseillerons volontiers!

Nous contacter dès maintenant

Produits adaptés et accessoires

Méthode d’essai typique

Les machines d’essais de traction hautes capacités sont principalement utilisées pour les métaux. L'essai de l'acier pour le renfort et/ou la pré-contrainte du béton est un domaine particulier. De hautes capacités sont également fréquemment requises pour tester les boulons et les écrous.

Métal | Essai de traction (température ambiante)

ISO 6892-1

vers Métal | Essai de traction (température ambiante)

Métal | Rond à béton | Essai de traction, flexion et fatigue

EN ISO 15630-1, ASTM E488, BS 4449

vers Métal | Rond à béton | Essai de traction, flexion et fatigue

Métal | Rond à béton | Essai de traction-cisaillement

ISO 15630-2

vers Métal | Rond à béton | Essai de traction-cisaillement

Métal | Torons | Essai de traction et fatigue

ISO 15630-3, ASTM A416, ASTM A1061

vers Métal | Torons | Essai de traction et fatigue

ISO 898-1, ASTM F606-1, ISO 3506-1: Essai des vis

Métal | Vis | Essai de traction, de la force d’essai, de choc, de dureté et de torsion

DIN EN ISO 898-1, ASTM F606-1, DIN EN ISO 3506-1

vers Métal | Vis | Essai de traction, de la force d’essai, de choc, de dureté et de torsion

Métal | Écrous | Essai de la force d’essai, de dureté et d’agrandissement

DIN EN ISO 898-2, ASTM F606-2, DIN EN ISO 3506-2

vers Métal | Écrous | Essai de la force d’essai, de dureté et d’agrandissement

Tubes

ZwickRoell propose de nombreuses machines d'essai, spécialement adaptées à l'essai des tubes.

vers Tubes

Téléchargements

Information produit:Machine d'essai électromécanique 330 kN PDF 496 KB
- DE
- EN
Information produit:Machine d'essai électromécanique 400 kN PDF 496 KB
- DE
- EN
Information produit:Machine d'essai électromécanique 600 kN PDF 497 KB
- DE
- EN
Information produit:Machine d'essai électromécanique 1000 kN PDF 601 KB
- DE
- EN
Information produit:Machine d'essai électromécanique 1200 kN PDF 568 KB
- DE
- EN
Information produit:Machine d'essai électromécanique 1600 kN PDF 559 KB
- DE
- EN
Information produit:Machine d'essai électromécanique 2000 kN / 2500 kN PDF 585 KB
- DE
- EN
Information produit:Machine d'essai électromécanique Z330RED PDF 629 KB
- DE
- EN
Information produit:Machine d'essai électromécanique Z400RED PDF 393 KB
- DE
- EN
Information produit:Machine d'essai électromécanique Z330ES à Z1600ES avec espace d’essai latéral PDF 496 KB
- DE
- EN
Information produit:Machine d'essai électromécanique Z2000ES / Z2500ES avec espace d’essai latéral PDF 655 KB
- DE
- EN

Machine d’essais de traction pour hautes capacités à partir de 330 kN

Machine d’essai avec hautes-capacités jusqu’à 2 500 kN

La mesure des grandes éprouvettes? Optique & sans marquage. Fiable & précise.

Vidéos pour machines d’essais hautes-capacités

Essai de traction selon ISO 6892-1

Essais de traction sur rond à béton

Essai de traction sur rond à béton et torons de pré-contrainte

Les principaux avantages et caractéristiques

Description

Simplicité d'utilisation

Bâti de charge novateur

Plus haut niveau de sécurité

Logiciel d'essai testXpert III

Aperçu technique

Produits adaptés et accessoires

Méthode d’essai typique

Téléchargements

Projets client intéressants
