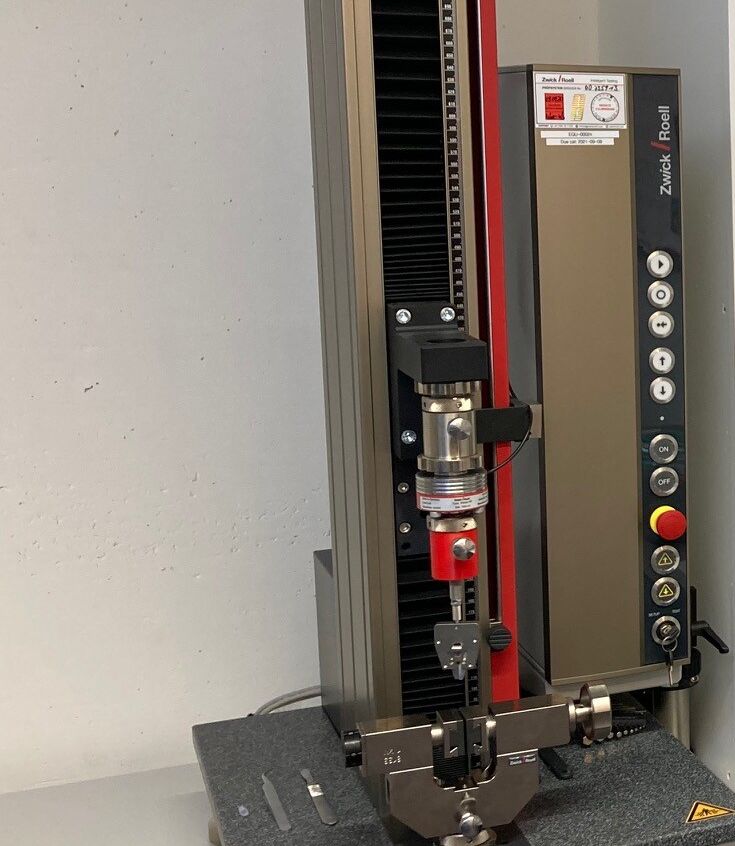

zwickiLine

Secteurs d'activité

universel

Force d'essai

0,5 kN - 5 kN

Type d'essai

Essai de traction
Essai de compression
Essai de flexion

Domaine d'utilisation

Applications d’essais universelles dans la petite plage de force
Essai de matériau en salle blanche

La machine d'essai pour des solutions d'essai performantes, flexibles et peu coûteuses

La machine d'essai zwiickiLine convient tant à la R & D qu’aux demandes de l’Assurance Qualité. Tous les composants - mécaniques, électroniques et logiciels de la zwickiLine ainsi qu'un large choix d'accessoires sont conçus et fabriqués chez ZwickRoell en Allemagne; les composants s'ajustent parfaitement.

La zwickiLine est une machine d’essai mono colonne facile à utiliser et aisément transportable
C’est une solution d’essai haut de gamme, peu coûteuse et faiblement encombrante
Grâce à sa légèreté et son faible encombrement, ce système modulaire s'adaptera facilement à tous les bancs de laboratoire
De conception légère et compacte, la zwickiLine est particulièrement puissante
Pour les essais de matériaux en salles blanches de classe 5 et 6, toutes les exigences sont remplies dans la plage de force de 0,5 à 2,5 kN.

Intégration intuitive de l'écran tactile dans le flux de travail

La zwickiLine peut être commandée soit par PC, soit par un écran tactile.L’utilisation est aisée.Grâce à la gestion intuitive des flux de travail, l'utilisation est accessible à tous (qu’il s’agisse d’un utilisateur confirmé ou débutant).

Vous êtes intéressés?Prenez rendez-vous dès à présent pour une démonstration!

Convenir d’un rendez-vous pour une démonstration

Avantages & Caractéristiques de la machine d'essai

Application

La zwicki est conçue pour une sollicitation quasi-statique avec déroulement continu ou alterné par entraînement électromécanique.

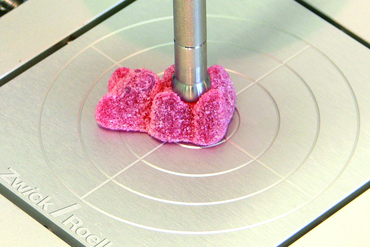

Elle a été spécialement conçue pour les applications dans la plage des essais mécaniques avec petites forces et est utilisée pour les essais de traction, compression et flexion.

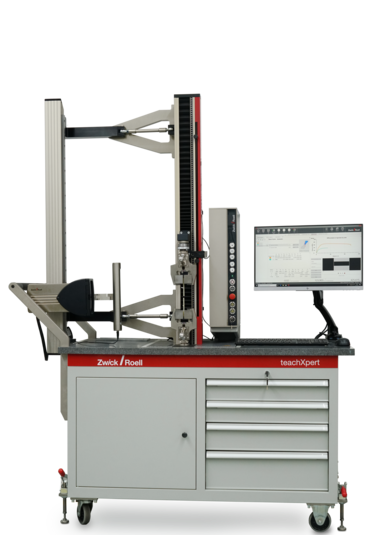

La zwicki convient tant au contrôle de production, au contrôle d'entrée de marchandises, à des fins de démonstration ou d'enseignement dans les écoles et centres de formation qu'aux demandes de l'assurance qualité.

Concept de sécurité intégré selon directive européenne Machines

Concept de sécurité intégré selon directive européenne Machines
Nos machines garantissent le plus haut niveau de sécurité pour l'utilisateur et le système d'essais. Toutes les exigences de sécurité de la directive CE relative aux machines sont garanties. La conformité est documentée par une déclaration de conformité CE. Les techniques de sécurité et composants industriels sélectionnés sont conformes aux normes de sécurité (IEC 60947) les plus exigeantes.

Entraînements puissants

Entraînements puissants
Plus petites vitesses minimales réglables pour une vitesse constante élevée L'entraînement offre de plus une résolution de course traverse élevée. Ceci est particulièrement important dans le cas d'essais sur composants avec exigence élevée de précision en matière de course de déplacement et essais sur éprouvettes avec rigidité élevée et petite course d'essais.
La haute plage de vitesse d'essais peut être utilisée sans limitation. Pour compenser les montages d'essais les plus lourds, des charges d'essais jusqu'à 110 % de la capacité nominale de la machine de traction sont admises.

Rigidité élevée et précision du guidage traverse

Rigidité élevée et précision du guidage traverse
Le profilé rigide du bâti de charge et la grande surface de connexion réduisent l'angle d'inclinaison de la traverse sous charge, permettant ainsi un alignement et une introduction très précise de la force dans l'éprouvette. Cela lui confère un avantage supplémentaire, dans le cas notamment des essais de flexion, essais de compression, essais de précision sur composants, ...

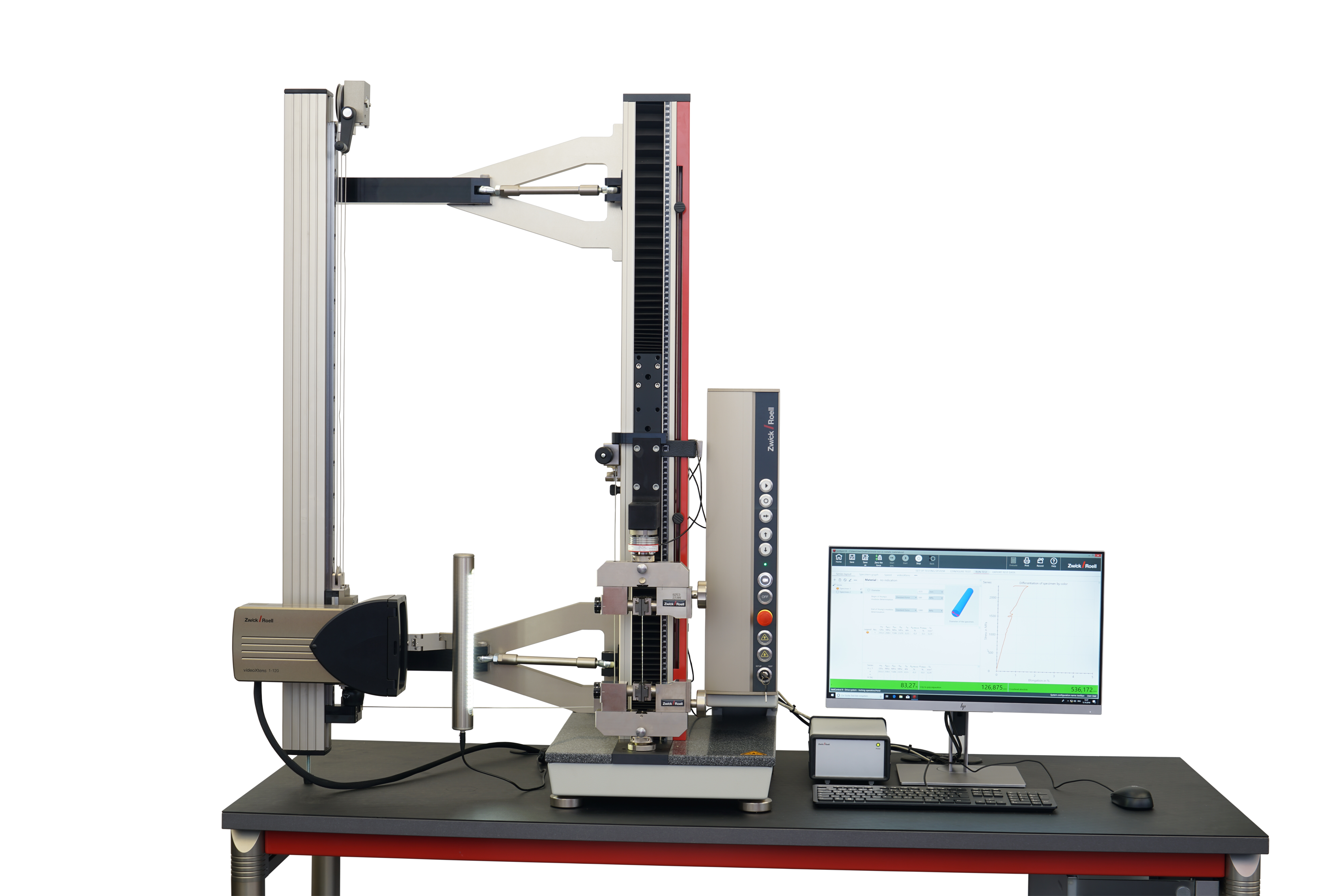

Bâtis de charge modernes, Design de haute qualité

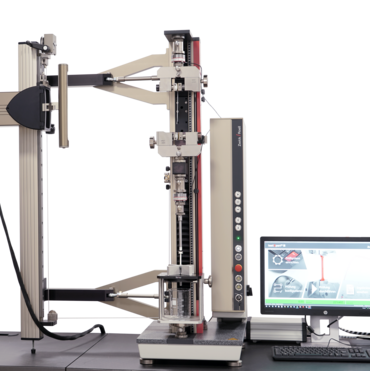

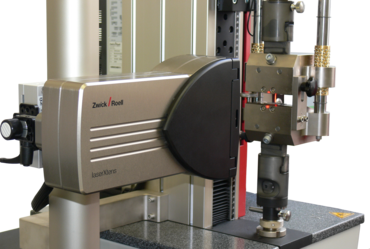

Une machine d'essai évolutive avec deux espaces d'essai garantit une utilisation optimale et vous permet de gagner du temps et de l’argent.
La grande profondeur de l'espace d'essais permet d'utiliser des outils largement dimensionnés - en les fixant idéalement à la traverse de socle et de réaliser des essais sur composantes larges.
Le nouveau profilé de la zwickiLine offre 6 rainures standard librement accessibles pour la fixation individuelle par exemple, de matériaux éprouvettes, outils, dispositifs de protection, accessoires, ...

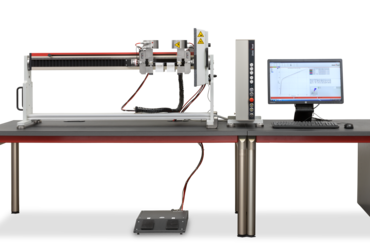

La zwickiLine peut être utilisée horizontalement ou verticalement; en position horizontale, la zwickiLine peut pivoter à 180°.

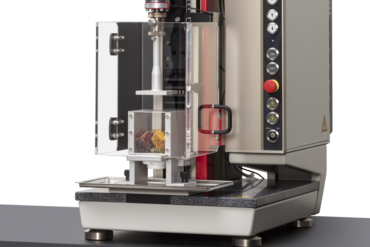

Le dispositif de protection moderne

Le dispositif de protection moderne
Un dispositif de protection avec verrouillage électrique et inter verrouillage mécanique, conforme à la réglementation européenne, doté d'un grand espace de travail transparent et d'une très bonne accessibilité protège l'utilisateur contre la projection de résidus d'échantillons ou autres dangers.

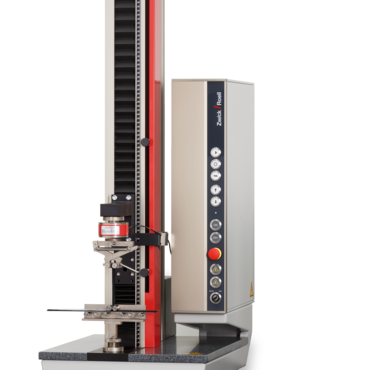

Flexibilité des fonctionnalités

Flexibilité des fonctionnalités

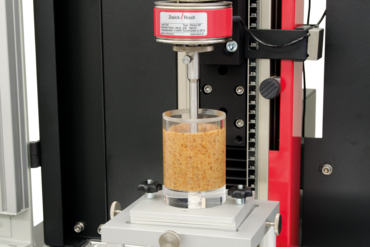

Grâce à un large choix d'options, zwickiLine vous permet de réaliser des essais sur plastiques, élastomères, métaux, matériaux composites, papier, cartons, textiles, matériaux alvéolaires, denrées alimentaires ou composants de même que pour l’industrie médicale et pharmaceutique. La grande profondeur de l'espace d'essais permet d'utiliser des outils largement dimensionnés - en les fixant idéalement à la traverse de socle et de réaliser des essais sur composantes larges.

Sécurité pour le système d'essais entier

Sécurité pour le système d'essais entier
Le niveau de sécurité le plus élevé est atteint grâce au circuit de sécurité à deux canaux Cela englobe notamment l'interrupteur de limite de fin de course de la traverse, le commutateur d'arrêt de l’entraînement, la fonction de frein moteur et le sélecteur de mode de fonctionnement. Les principaux accessoires sont également intégrés au circuit de sécurité. Le dispositif de protection conforme à la norme CE avec verrouillage électrique et verrouillage mécanique empêche toute intervention sur les machines pendant l'essai.

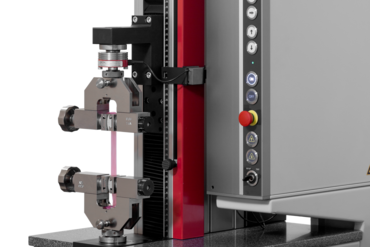

testcontrol-tc-ii-liegend-pneumatik-ph-typ-8297-folien-fo

Alignement réglable de l’axe d’essai

Des essais rapides et sans effort:La machine d’essai zwickiLine peut être utilisée horizontalement ou verticalement; en position horizontale, la zwickiLine peut pivoter à 180°.

zwickiLine en salles blanches

Pour les essais de matériaux en salles blanches de classe 5 et 6, toutes les exigences sont remplies dans la plage de force de 0,5 à 2,5 kN.

Plus d'informations

Aperçu technique de la machine d’essai

Selon le modèle, la machine d’essai zwickiLine est proposée avec une vitesse d'essai de 0,0005 à 3000 mm/min.La vitesse de la machine d'essais est indépendante de la force d’essais.La régulation s'effectue en position, force et allongement.
La haute plage de vitesse d'essais peut être utilisée sans limitation.Pour compenser les montages d'essais les plus lourds, des charges d'essais jusqu'à 110% de la capacité nominale de la machine de traction sont admises.
La zwickiLine est proposée pour des charges d'essais de 500N jusqu'à 5kN. La hauteur de l'espace d'essais est de 565 mm à 1365 mm.
La zwickiLine peut être utilisée avec un PC ou portable du commerce, elle ne nécessite l'adjonction d'aucune carte additionnelle.
Grâce à sa légèreté et son faible encombrement, ce système modulaire s'adaptera facilement à tous les bancs de laboratoire.

Caractéristiques par plage de force

Type	Z0.5 TS	Z0.5 TN	Z0.5 TH
N° Article	058992	058993	058996
Force d'essai F_max	0,5	0,5	0,5	kN
Espace d'essai
Hauteur P_min…P_max (sans tenon de raccordement)
Traverse mobile avec angle monté vers le haut	235 ... 565¹	235 ... 1065¹	235 ... 1365¹	mm
Traverse mobile avec angle monté vers le bas	90 ... 420	90 ... 920	90 ... 1220	mm
Profondeur	105	105	105	mm
Largeur	Aucune limitation	Aucune limitation	Aucune limitation
Bâti de charge
Dimensions
Hauteur sans traverse de tête	789²	1289²	1589²	mm
Largeur	408³	408³	408³	mm
Largeur avec électronique machine	411³	411³	411³	mm
Profondeur	480³	480³	480³	mm
Profondeur avec électronique machine	622³	622³	622³	mm
Poids
avec électronique machine, environ	68	76	81	kg
niveau de pression acoustique moyen à _max mesuré à 1 m de distance à la face avant de la machine	61	61	61	dB(A)
Entraînement
Vitesse traverse v_min ... v_max	0,0005 ... 2000⁴ (optionnel 3000)⁵	0,0005 ... 2000⁴ (optionnel 3000)⁵	0,0005 ... 2000⁴ (optionnel 3000)⁵	mm/min
Résolution de l'entraînement	0,0830	0,0830	0,0830	μm

Hauteur du poste d'essais sans outil
Lorsque l'option "traverse additionnelle" (traverse de tête) est sélectionnée, les dimensions augmentent de 9 mm.
Avec option "Grand socle": Largeur 583 mm, largeur avec électronique machine 585 mm, profondeur 565 mm, profondeur avec électronique machine 707 mm.
Ces valeurs sont valides sur les machines avec porte de protection fermée et porte anti-manipulation, utilisées en mode automatique, ainsi que sur les machines sans dispositif de protection. Sur les machines avec porte de protection ouverte et/ou porte anti-manipulation ouverte, la vitesse est réduite à 600 mm/min.
La vitesse peut également être augmentée à 3000 mm/min.

Type	Z1.0 TS	Z1.0 TN	Z1.0 TH
N° Article	058997	058998	058999
Force d'essai F_max	1	1	1	kN
Espace d'essai
Hauteur P_min…P_max (sans tenon de raccordement)
Traverse mobile avec angle monté vers le haut	235 ... 565¹	235 ... 1065¹	235 ... 1365¹	mm
Traverse mobile avec angle monté vers le bas	90 ... 420	90 ... 920	90 ... 1220	mm
Profondeur	105	105	105	mm
Largeur	Aucune limitation	Aucune limitation	Aucune limitation
Bâti de charge
Dimensions
Hauteur sans traverse de tête	789²	1289²	1589²	mm
Largeur	408³	408³	408³	mm
Largeur avec électronique machine	411³	411³	411³	mm
Profondeur	480³	480³	480³	mm
Profondeur avec électronique machine	622³	622³	622³	mm
Poids
avec électronique machine, environ	68	76	81	kg
niveau de pression acoustique moyen à _max mesuré à 1 m de distance à la face avant de la machine	55	55	55	dB(A)
Entraînement
Vitesse traverse v_min ... v_max	0,0005 ... 2000⁴	0,0005 ... 2000⁴	0,0005 ... 2000⁴	mm/min
Résolution de l'entraînement	0,0554	0,0554	0,0554	μm

Hauteur du poste d'essais sans outil
Lorsque l'option "traverse additionnelle" (traverse de tête) est sélectionnée, les dimensions augmentent de 9 mm.
Avec option "Grand socle": Largeur 583 mm, largeur avec électronique machine 585 mm, profondeur 565 mm, profondeur avec électronique machine 707 mm.
Ces valeurs sont valides sur les machines avec porte de protection fermée et porte anti-manipulation, utilisées en mode automatique, ainsi que sur les machines sans dispositif de protection. Sur les machines avec porte de protection ouverte et/ou porte anti-manipulation ouverte, la vitesse est réduite à 600 mm/min.

Type	Z2.5 TS	Z2.5 TN	Z2.5 TH
N° Article	059001	059003	059004
Force d'essai F_max	2,5	2,5	2,5	kN
Espace d'essai
Hauteur P_min…P_max (sans tenon de raccordement)
Traverse mobile avec angle monté vers le haut	235 ... 565¹	235 ... 1065¹	235 ... 1365¹	mm
Traverse mobile avec angle monté vers le bas	90 ... 420	90 ... 920	90 ... 1220	mm
Profondeur	105	105	105	mm
Largeur	Aucune limitation	pas de limitation	Aucune limitation
Bâti de charge
Dimensions
Hauteur sans traverse de tête	789²	1289²	1589²	mm
Largeur	408³	408⁴	408³	mm
Largeur avec électronique machine	411³	411⁴	411³	mm
Profondeur	480³	480⁴	480³	mm
Profondeur avec électronique machine	622³	622⁴	622³	mm
Poids
avec électronique machine, environ	68	76	81	kg
niveau de pression acoustique moyen à _max mesuré à 1 m de distance à la face avant de la machine	55	55	55	dB(A)
Entraînement
Vitesse traverse v_min ... v_max	0,0005 ... 1000⁵	0,0005 ... 1000⁵	0,0005 ... 1000⁵	mm/min
Résolution de l'entraînement	0,0277	0,0277	0,0277	μm

Hauteur du poste d'essais sans outil
Lorsque l'option "traverse additionnelle" (traverse de tête) est sélectionnée, les dimensions augmentent de 9 mm.
Avec option "Grand socle": Largeur 583 mm, largeur avec électronique machine 585 mm, profondeur 565 mm, profondeur avec électronique machine 707 mm.
Avec option "Grand socle": Largeur 583 mm, largeur avec électronique machine 565 mm, profondeur 565 mm, profondeur avec électronique machine 707 mm.
Les valeurs sont valables pour les machines avec porte de protection fermée et protection contre l'intrusion fermée en mode automatique et pour les machines sans dispositif de protection ou sans protection contre l'intrusion. Sur les machines avec porte de protection ouverte ou protection contre l’intrusion ouverte, la vitesse est réduite à 600 mm/min.

Type	Z5.0 TS	Z5.0 TN	Z5.0 TH
N° Article	059005	059006	059007
Force d'essai F_max	5	5	5	kN
Espace d'essai
Hauteur P_min…P_max (sans tenon de raccordement)
Traverse mobile avec angle monté vers le haut	365 ... 540¹	365 ... 1040¹	365 ... 1340¹	mm
Traverse mobile avec angle monté vers le bas	125 ... 300	125 ... 800	125 ... 1100	mm
Profondeur	105	105	105	mm
Largeur	Aucune limitation	Aucune limitation	Aucune limitation
Bâti de charge
Dimensions
Hauteur sans traverse de tête	789²	1289²	1589²	mm
Largeur	408³	408³	408³	mm
Largeur avec électronique machine	411³	411³	411³	mm
Profondeur	480³	480³	480³	mm
Profondeur avec électronique machine	622³	622³	622³	mm
Poids
avec électronique machine, environ	70	78	83	kg
niveau de pression acoustique moyen à _max mesuré à 1 m de distance à la face avant de la machine	55	55	55	dB(A)
Entraînement
Vitesse traverse v_min ... v_max	0,0005 ... 600	0,0005 ... 600	0,0005 ... 600	mm/min
Résolution de l'entraînement	0,0168	0,0168	0,0168	μm

Hauteur du poste d'essais sans outil
Lorsque l'option "traverse additionnelle" (traverse de tête) est sélectionnée, les dimensions augmentent de 9 mm.
Avec option "Grand socle": Largeur 583 mm, largeur avec électronique machine 585 mm, profondeur 565 mm, profondeur avec électronique machine 707 mm.
