Oscillation de torsion: Machines d’essais & Applications

Qu’est-ce qu’une oscillation de torsion? Machines d’essais Avantages & Caractéristiques Logiciel d'essai Normes Aperçu technique

Qu’est-ce qu’une oscillation de torsion?

Les oscillations de torsion sont des vibrations qui peuvent se produire dans un composant ou un système lorsque celui-ci est soumis à une torsion. Elles se produisent lorsqu'une partie d'un système est tordue afin de créer une charge de torsion, qui entraîne le retour élastique du système ou l’application répétée de la charge de torsion.

Dans de nombreux cas, la charge de torsion est également superposée à une charge axiale (statique ou dynamique). Cette charge dynamique superposée est souvent utilisée pour la simulation de conditions réelles de composants, par exemple lors de l’Essai des implants rachidiens.

Machines d’essais de torsion axiales de ZwickRoell

Nos machines d'essais de torsion axiales couvrent une large gamme d'essais de torsion et peuvent être adaptés aux besoins spécifiques du client.

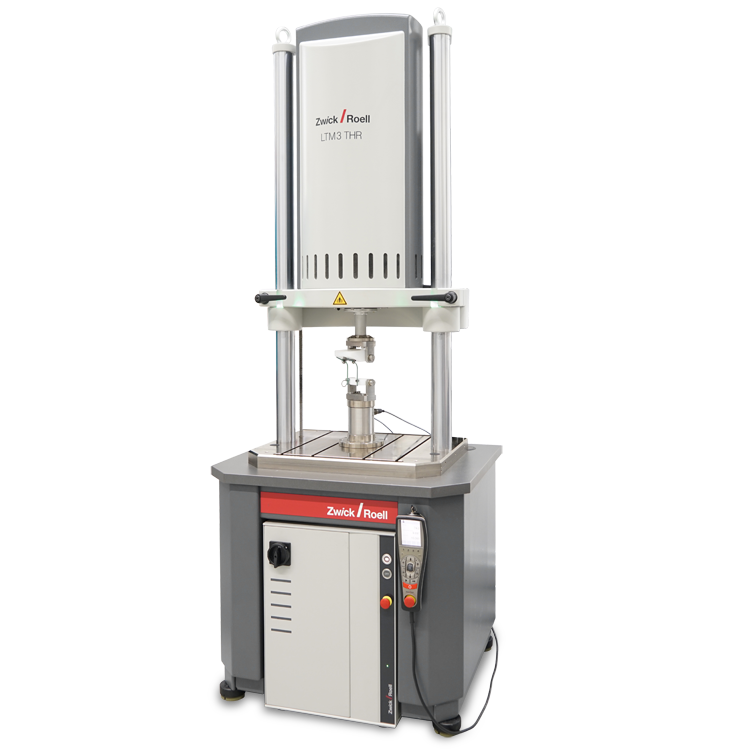

Machine d’essai de torsion électrodynamique LTM Torsion
Machine d’essai de torsion électrodynamique, dont l’entraînement est basé sur une technologie de moteur linéaire. Elle est équipée d’un entraînement de torsion 10 Nm, 20 Nm, 30 Nm, 50 Nm ou 100 Nm pour forces d’essais de 1 kN à 10 kN.

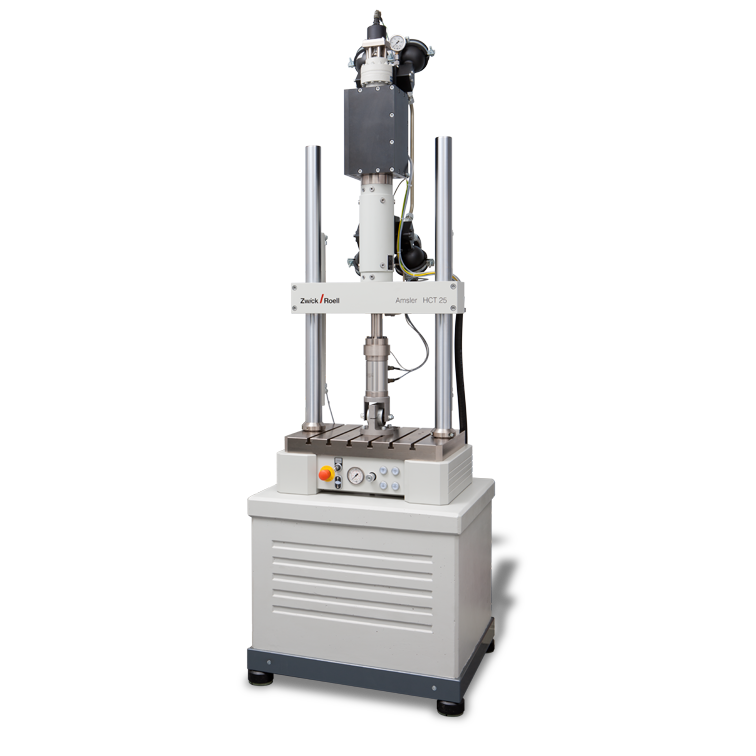

Machine d’essai de torsion servohydraulique HCT
La machine d’essai de torsion servohydraulique (modèle classique) est équipée d’un entraînement de torsion 250 Nm. Elle peut être utilisée pour déterminer l’oscillation de torsion pour des forces d’essais jusqu’à 25 kN.

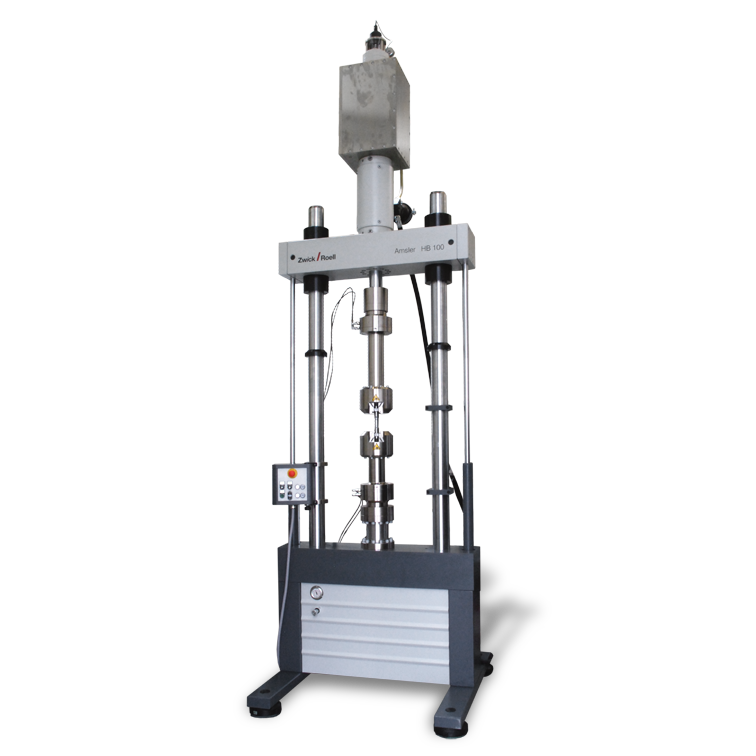

Machine d’essai de torsion servohydraulique HBT
La machine d’essai de torsion servohydraulique (modèle de sol) est équipée d’un entraînement de torsion 2.500 Nm. Elle peut être utilisée pour déterminer l’oscillation de torsion pour des forces d’essais jusqu’à 250 kN.

Avantages & Caractéristiques

Machine d’essai de torsion axiale électrodynamique

Performance dynamique élevée de la faible masse en mouvement.
La grande plage de vitesse permet tant les essais de fatigue dynamiques que essais statiques lents.
Frein sans entretien ni réglage pour le blocage mécanique du piston.
Aucun raccordement de fluide supplémentaire n'est nécessaire (pas de raccordement à un réseau pneumatique ou à des fluides de type eau ou huile).
Utilisation ergonomique par traverse motorisée.
Mode de réglage sûr selon EN 60204-1 par une réduction de vitesse 10 mm/s et 24°/s.
Palier précis et à faible usure de la tige de piston.
Verrouillage manuel facile de la traverse par levier à main avec contrôle électrique.
La grande course piston de 60 mm permet de nombreux essais.

Machines d’essais de torsion axiale servo-hydraulique HCT et HBT

Machine d’essai de torsion axiale servohydraulique

Réglage hydraulique et serrage manuelle de la traverse supérieure
Montage du vérin d'essai dans la traverse supérieure
Accouplement compensateur sans jeu, rigide en torsion
Vérin linéaire à paliers hydrostatiques
Table rainurée et colonnes chromées, adaptées aux essais en milieu corrosif
Enceinte de protection conforme à la directive CE

Logiciel d'essai testXpert R pour essais dynamiques

testXpert R – notre logiciel pour essais dynamiques

Dans le logiciel d’essai testXpert R, toutes les spécifications d'essais sont structurées en fonction du workflow et s'alignent sur les processus de déroulement réels dans le laboratoire. L'utilisateur est ainsi guidé au travers l’essai au moyen d’étapes logiques et claires. L’éditeur de blocs graphiques du logiciel d'essai séquentiel à deux axes permet de créer et d'exécuter intuitivement des déroulements d'essai simples ou complexes.

Pour logiciel d'essai testXpert R

Normes fréquentes de l’oscillation de torsion

ASTM F1717 - Standard Test Methods for Spinal Implant Constructs dans un modèle de vertébrectomie
Lors des essais selon la norme ASTM F1717, les implants rachidiens sont soumis, en plus des essais statiques, à un essai de fatigue multi-axiale.
ASTM F2706 - Standard Test Methods for Occipital-Cervical and Occipital-Cervical-Thoracic Spinal Implant Constructs dans un modèle de vertébrectomie
La norme ASTM F2706 décrit à la fois les méthodes d'essai statiques, les essais de fatigue et les essais de torsion superposés sur les implants rachidiens occipito-cervicaux et occipito-cervico-thoraciques.
ISO 12189 - Essais mécaniques des dispositifs spinaux implantables — Méthode d'essai de fatigue des ensembles d'implants spinaux utilisant un support antérieur
La norme ISO 12189 décrit les essais de fatigue sur les implants rachidiens flexibles et les essais de fatigue biomécanique de tous les types d'implants rachidiens.
ISO 7206-6 - Exigences de performance et essais des propriétés d'endurance de la région du col des tiges fémorales
La norme ISO 7206-6 est utilisée pour les essais de fatigue multiaxiale au niveau du col des tiges de prothèses de hanche. Cet essai simule une tige de hanche bien ancrée.

Aperçu technique

Machine d'essai électrodynamique pour oscillation de torsion

Machine d'essais servo-hydraulique pour fatigue sous torsion

	LTM Torsion	HCT	HBT

Entraînement	électrodynamique	servohydraulique	servohydraulique
Modèle	Machine d'essai de sol	Machine d'essai	Machine d'essai de sol
Force axiale maxi.	1 kN 2 kN 3 kN 5 kN 10 kN	10 kN 25 kN	50 kN 100 kN 250 kN
Entraînement de torsion, dynamique	10 Nm 20 Nm 30 Nm 50 Nm 100 Nm	100 Nm 250 Nm	500 Nm 1 000 Nm 2 500 Nm
Angle de rotation	Rotation sans fin	±50°	±50°
Possibilité d’ajouter un entraînement de torsion	✓	-	-
Exemples d'applications	Implant rachidien Vis pour os Prothèse de hanche	Essai de production actionneurs Joints caoutchouc-métal Composantes d’entraînement	Arbres à came Joints caoutchouc-métal Composantes de couplage

Type	LTM 1 T + 400 mm¹	LTM 2 T + 400 mm¹	LTM 3 T + 400 mm¹
N° Article	3014181	3014182	3014183
Force d'essai F_max dynamique	± 1000	± 2000	± 3000	N
Force d'essai F_max statique, permanente	± 700	± 1400	± 2100	N
Fréquence maximale²	100	100	100	Hz
Course du piston	60	60	60	mm
Plage de vitesse	2	2	1.5	m/s
Précision de positionnement et de répétition	± 2	± 2	± 2	μm
Entraînement de torsion
Couple, dynamique	± 10			Nm
Couple, statique permanent	± 7			Nm
Rotations / tours	± 500
Vitesse, maxi.	100			1/min
Couple, dynamique		± 20	± 30
Couple, statique permanent		± 14	± 21
Rotations / tours		± 500	± 500
Vitesse, maxi.		100	100
Bâti d’essai
Espace d’essais
Largeur de l'espace d'essai			460
Largeur de l'espace d'essai	460			mm
Espace d’essais
Largeur de l'espace d'essai		460
Hauteur totale de la machine d’essais, maxi. (A)	2775	2775	2775	mm
Hauteur totale du bâti d’essais, maxi. (B)	1988	1988	1988	mm
Largeur totale	800	800	800	mm
Profondeur totale	700	700	700	mm
Hauteur table de fixation (C)	692	692	692	mm
Diamètre des colonnes	65	65	65	mm
Rigidité du bâti à 1000 mm écart traverse	24	24	24	kN/mm
Poids total³	510	510	550	kg
Hauteur de l'espace d'essai, maxi. (D)	1125	1125	1125	mm
Hauteur de l'espace d'essai sans capteur de force, maxi. (F)⁴	1065	1065	1065	mm
Hauteur de l’espace d'essai avec capteur de force, maxi. (F)⁴	905	905	905	mm
Déplacement de la traverse	motorisé
Serrage Traverse de tête	manuelle
Serrage motorisé de la traverse	Oui, avec affichage du signal
Généralités
Bruit maxi. à 1 mètre de distance⁵	< 63		< 63	dB(A)
Bruit maxi. typique à 1 mètre de distance⁵	< 46		< 46	dB(A)
Bruit maxi. à 1 mètre de distance⁵		< 63
Bruit maxi. typique à 1 mètre de distance⁵		< 46

Bâti de charge rallongé - le socle (1055466) et la masse supplémentaire (1055467) sont obligatoires
Selon rapport de charge (rapport r) et amplitude d’essai
Uniquement machine d’essai avec socle, sans armoire électrique, outils et options
Position moyenne du piston
Selon la puissance nécessaire, l’environnement, le montage d’essais, le type d’essais, la fréquence de l’éprouvette déterminé en espace libre conformément à DIN EN ISO 11205

Type	LTM 10 T Standard	LTM 10 T + 250 mm
N° Article	3011465	3011466
Force d'essai F_max dynamique	± 10000		N
Force d'essai F_max statique, permanente	± 7000		N
Fréquence maximale¹	100		Hz
Course du piston	60	60	mm
Plage de vitesse	1	1,5	mm/min
	1.0		m/s
Précision de positionnement et de répétition	± 2		μm
Entraînement de torsion
Couple, dynamique	± 100		Nm
Couple, statique permanent	± 70		Nm
Rotations / tours	± 500
Vitesse, maxi.	100	100	1/min
Généralités
Bruit maxi. à 1 mètre de distance²	< 68		dB(A)
Bâti d’essai
Hauteur totale de la machine d’essais, maxi. (A)	2919		mm
Hauteur totale du bâti d’essais, maxi. (B)	1980		mm
Largeur totale	860	860	mm
Profondeur totale	850	850	mm
Hauteur table de fixation (C)	720		mm
Diamètre des colonnes	65	65	mm
Rigidité du bâti à 1000 mm écart traverse	300		kN/mm
Poids total³	1100		kg
Espace d’essais
Largeur de l'espace d'essai	460	460	mm
Hauteur de l'espace d'essai sans capteur de force, maxi. (F)⁴	983		mm
Hauteur de l’espace d'essai avec capteur de force, maxi. (F)⁴	830		mm
Déplacement de la traverse	motorisé
Serrage Traverse de tête	manuelle	manuel
Serrage motorisé de la traverse	Oui, avec affichage du signal
Force d'essai F_maxdynamique		± 10000
Force d'essai F_maxstatique, permanent		± 7000
Fréquence minimale⁵		100
Vitesse de positionnement et reproductibilité		± 2
couple, dynamique		± 100
couple, statique, permanent		± 70
Rotation / tours		± 500
Niveau de bruit maxi à 1 m de distance⁶		< 68
Hauteur totale de la machine d'essai, max. (A)		3169
Hauteur totale du bâti d'essai, max. (B)		2230
Hauteur, table d'appui (C)		720
Rigidité du bâti, pour un écartement traverse de 1000 mm		300
Poids total⁷		1125
Espace d’essai
Hauteur de l’espace d’essai sans capteur de force, maxi (E)⁴		1233
Hauteur de l'espace d’essai avec capteur de force, maxi (F)⁴		1080
Réglage de la traverse de tête	motorisé
Serrage traverse contrôle électrique	Oui, avec affichage du signal

Selon rapport de charge (rapport r) et amplitude d’essai
Selon la puissance nécessaire, l’environnement, le montage d’essais, le type d’essais, la fréquence de l’éprouvette déterminé en espace libre conformément à DIN EN ISO 11205
Uniquement machine d’essai avec socle, sans armoire électrique, outils et options
Position moyenne du piston
selon le rapport de charge (rapport r) et l'amplitude d'essai
Selon la puissance requise, l’environnement, le montage d’essai, le type d’essais, la fréquence de l’éprouvette, déterminé à l’air libre conformément à la norme DIN EN ISO 11205
Machine d'essai avec base uniquement, sans armoire électrique, outils et options

Hauteur du poste de travail	Standard
Force nominale dynamique	25	25	25	kN
A_G100 – Hauteur maxi. du bâti d'essais	2310	2560	2810	mm
A_K – Hauteur de basculement pour l'installation	1750	1995	2240	mm
B – Largeur maxi du bâti	660	660	660	mm
C – Profondeur maxi du bâti	500	500	500	mm
D1 – Écartement entre colonnes	460	460	460	mm
E – Diamètre des colonnes	65	65	65	mm
F – Hauteur de la table	215	215	215	mm
G – Hauteur maxi. de l'espace d'essai¹	1000	1250	1500	mm
H – Hauteur maxi. de l'espace de travail²	910	1160	1410	mm
J – Course de réglage, traverse	600	600	600	mm
K – Poids³	435	450	465	kg
Rigidité du bâti à 1000 mm, écart traverse	300	300	300	kN/mm
Dimension de raccord rainure en T	selon DIN 508 M10 x 12, écart 80 mm Ø 70 mm, 6 x M8 (6 vis, seulement) et Ø 115 mm, 4 x M8
Serrage/ Réglage: manuel/hydraulique	935275⁴	936110⁴	936259⁴
Hauteur de l'espace d'essai		Prolongé de 250 mm	Prolongé de 500 mm

Écartement traverse inférieure / supérieure
Écartement bride piston et traverse inférieure (tige rentrée)
Poids avec unité de vérin
Montage fixe sur embase requis, base recommandée 935284

Machine d’essai pour oscillation de torsion

En savoir plus sur nos produits pour l’oscillation de torsion!

Nos experts produits seront heureux de vous renseigner!

Nous contacter dès maintenant!

Téléchargements

Information produit: LTM 1-3 avec entraînement de torsion PDF 444 KB
- DE
- EN
Information produit: LTM 5-10 avec entraînement de torsion PDF 714 KB
- DE
- EN
Information produit: Machine d’essai servohydraulique HCT (torsion) PDF 308 KB
- DE
- EN
Brochure produit: Dynamique PDF 5 MB
- DE
- EN

Les références ci-dessous pourraient également vous intéresser

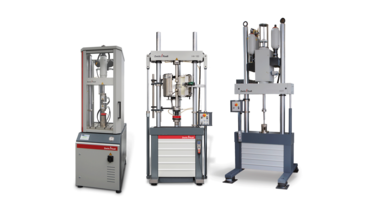

Machines d'essai servo-hydrauliques
