ISO 3385 Essai de fatigue par indentation

Perte d’épaisseur et de dureté des plastiques alvéolaires souples (rembourrages, sièges de véhicules, etc.)

L’ISO 3385 définit une méthode de détermination de la perte d’épaisseur et de la perte de dureté des plastiques alvéolaires souples, dans le cadre de laquelle le comportement à long terme d’un plastique alvéolaire soumis à une charge mécanique constante est testé dans un essai de fatigue par indentation. Cela correspond par exemple au chargement d’un siège de véhicule pendant le trajet. La méthode d’essai offre ainsi la possibilité d’évaluer le comportement à l’usage de matériaux de rembourrage en latex ou en polyuréthane.

L’ASTM D3574 Test I3 Constant Load Pounding Test ainsi que d’autres normes usine de constructeurs automobiles décrivent un équivalent à l’ISO 3385.

Aperçu des normes Éprouvette Réalisation de l’essai Moyen d’essai Demander conseil

Normes pour l’essai de fatigue par indentation plastique alvéolaire souple

Les normes internationales pour l’essai de fatigue par indentation sont l’ISO 3385 ainsi que l’ASTM D3574 Test I3.

Dans l’industrie automobile, il existe d’autres méthodes d’essai définies sous forme de normes usine individuelles :

  • BMW QV 52009 Partie 2
  • Daimler DBL 5452
  • General Motors GMW 15471, General Motors GME 60283 Part 8
  • PSA D 42 1047
  • Renault n° 1047
  • Toyota TS M7100G – 4.8

Les méthodes diffèrent en partie dans la réalisation des essais et les résultats d’essai spécifiques, de sorte que les résultats ne peuvent pas être comparés directement entre méthodes.

Éprouvette ISO 3385

  • L’éprouvette selon l’ISO 3385 est un parallélépipède rectangle de 380 x 380 mm et d’une épaisseur de 50 +/- 2 mm. Après accord, les essais peuvent également être réalisés sur des pièces moulées qui ne correspondent pas à ces dimensions.
  • Pour permettre les essais, un délai de 72 h après fabrication doit néanmoins être observé, et un conditionnement d’au moins 16 h à 23 °C / 50 % ou 27 °C / 65 % d’humidité relative est requis.

Réalisation de l’essai ISO 3385 Essai de fatigue par indentation

L’essai global selon l’ISO 3385 comprend 3 phases :

Phase 1 : épaisseur éprouvette et dureté (technique par indentation) - première mesure :

Le système mesure tout d’abord l’épaisseur de l’éprouvette sous une précharge de 5 N ainsi que son indice de dureté (technique par indentation) pour une indentation de 40 % et un temps d’arrêt de 30 s selon l’ISO 2439 méthode A.

Phase 2 : essai de fatigue par indentation :

  • Lors de la seconde étape, l’essai de fatigue par indentation, l’éprouvette est soumise à 80 000 cycles par indentation d’un poinçon de compression à une fréquence de 70 +/- 5 chocs par minute. L’éprouvette doit être plus grande que le poinçon de compression et plus petite que la plaque d’appui (perforée).
  • La force maximale admise de 770 N ne peut être dépassée à aucun moment de l’essai.
  • Ce chargement peut se dérouler en atmosphère normale ou sous conditions d'humidité et de température définies.

Phase 3 : épaisseur éprouvette et dureté (technique par indentation) - deuxième mesure :

  • À l’issue de la charge constante et après écoulement d’un délai d’attente de 10 +/- 5 minutes, l’épaisseur de l’éprouvette et la dureté (technique par indentation) sont à nouveau mesurées selon la méthode A de l’ISO 2439, la hauteur initiale et donc le point de départ de l’essai étant repris de la première mesure.

Les résultats sont la perte de dureté et la perte d’épaisseur en pourcentage.

Vous souhaitez réaliser des essais selon l’ISO 3385 ou vous avez des questions sur les essais des plastiques alvéolaires souples et sur nos machines d’essai ?

Nos Experts du secteur d’activité des plastiques se feront un plaisir de vous renseigner.

Nous contacter dès maintenant

Moyen d’essai selon l’ISO 3385 Essai de fatigue par indentation

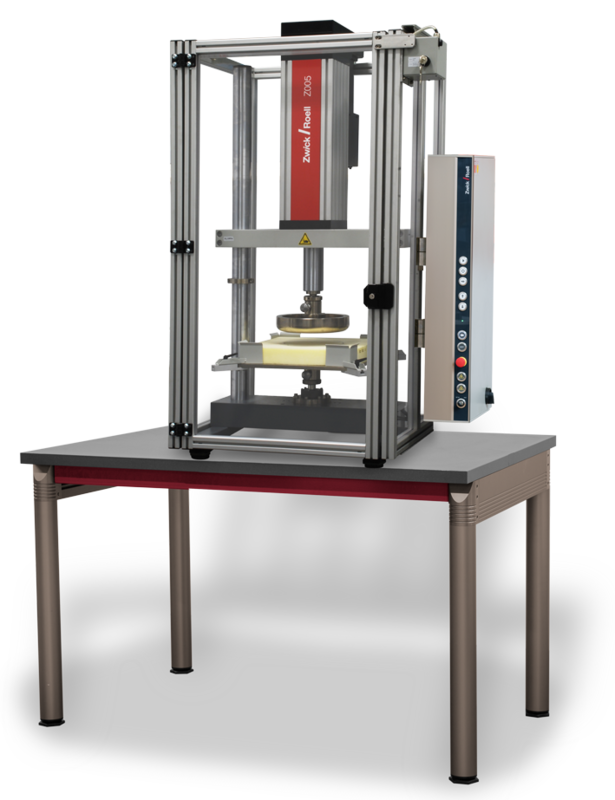

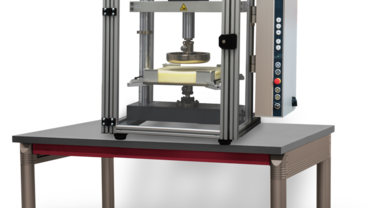

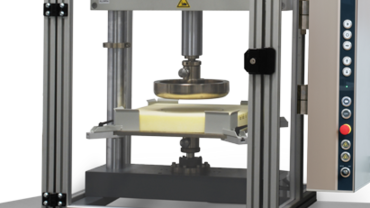

Pour l’essai de fatigue par indentation selon l’ISO 3385, ZwickRoell propose une machine d’essai électromécanique permettant une vitesse de chargement élevée.

La machine d’essai de fatigue à charge constante (conçue sur la base d’un servo-vérin électromécanique), peut être utilisée tant pour la détermination de la dureté (technique par indentation) selon ISO 2439 ou ASTM D3574 Test B et de ladéformation en compression selon ISO 3386 ou ASTM D3574 Test C, que pour les essais de fatigue par indentation grâce à une simple transformation.

Grâce à l’équipement optionnel, elle peut également être utilisée pour des essais de vieillissement dans des zones climatiques spéciales en utilisant une enceinte climatique.

La gamme d’accessoires ZwickRoell comprend également différents poinçons de compression et plaques d’appui pour des essais conformes aux normes ISO 3385 et ISO 2439.
