Laser extensometers

Optical strain measurement at high temperatures

Non-contact and precise measurement without gauge marks at ultra-high temperatures up to +2.000 °C? Not a problem with the laser extensometer. The laserXtens is ideal for optical / non-contact strain measurement on different materials, in different environmental conditions and in a wide temperature range from -80 °C to +2.000 °C. Due to the measuring principle, it is not necessary to apply measuring marks, which saves time and money.

Advantages laserXtens selection VIDEO Downloads Advanced functionality Request a consultation

Ekstensometer laser memungkinkan pengukuran regangan optik pada suhu tinggi

The advantages of laser extensometers

Ideal untuk mengubah range suhu dan kondisi sekitar (udara, vakum, gas inert, dll.)
Dapat digunakan secara universal untuk berbagai bahan: metals, refractory materials, ceramics, graphite, glass
Wide variety of specimen shapes and sizes including sensitive specimens and mini specimens from 1,5 mm
Non-contact strain measurement: no influence on the specimen, maintenance-free
No specimen marking: Penghematan biaya dan waktu
Akurasi dan presisi tinggi dalam range pengukuran mikro dan makro
Kompensasi gerakan spesimen lateral (out-of-plane)
Compliance with all standard requirements in high-temperature testing, e.g. ISO 6892-2, ASTM E21, DIN EN 2002-002

Optical strain measurement at high temperatures - how it works

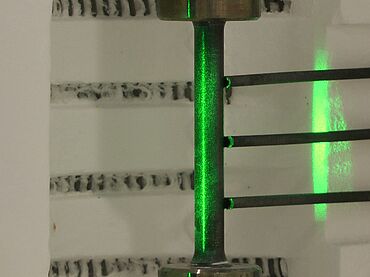

The laser extensometer menerangi spesimen dengan green atau blue laser light (tergantung pada range suhu), creating a speckle pattern on the specimen surface. Lenses with special filters allow only the desired laser light to pass through, blocking the interfering red light from the glowing or hot specimen. This makes it possible to measure the change in length even at very high temperatures.

The specimen surface with the speckle patterns is captured with one or two cameras. Two evaluation fields are set within the camera image (field of view) and thereby two sub-patterns are defined and tracked. displacement setiap speckle pattern dihitung dengan menggunakan algoritme korelasi yang sangat canggih. Perpanjangan spesimen dihitung dari perbedaan pengukuran displacement ini.

The laser extensometer measures the change in length of the specimen at high temperatures via pattern recognition (speckle pattern)

Measure without marking and without influence on the specimen

Thanks to its unique technology, the laser extensometer does not require specimen marking. Applying measurement marks in temperature chambers, high-temperature ovens or even vacuum chambers would be very difficult anyway due to the ambient conditions and high temperatures. This effort is eliminated when using thlaserXtens, saving time and cost, especially with high specimen throughputs.

Due to the non-contact strain measurement, the laserXtens has no mechanical contact with the specimen and does not influence it with the laser light. This advantage is particularly beneficial for sensitive specimens and high temperatures. Komponen suhu tinggi yang disesuaikan secara optimal, seperti laserXtens, unit kontrol suhu, pengukuran suhu spesimen, dll., menjamin hasil pengujian yang andal, bahkan dalam kondisi lingkungan yang sulit. High-temperature furnaces, ruang vakum dan ruang suhu dapat tetap tertutup selama pengujian berlangsung. The laser extensometer measures the specimen strain from the outside via an furnace port or through a glass window.

Laser extensometer: measure tanpa marks dan without influence on the specimen at high temperatures

Kompensasi gerakan spesimen lateral (out-of-plane)

Many test setups specifically for high-temperature testing allow the specimen to align itself at the start of the test. This movement into the center of the test axis can be towards or away from the camera. Ini sangat umum terjadi pada spesimen kecil. Namun, perubahan dalam jarak spesimen ke kamera, dalam bidang pandang trapesium, mengakibatkan pembesaran / demagnifikasi spesimen, di mana hasil pengujian dipengaruhi. Lensa telecentric dari laserXtens mengimbangi gerakan spesimen lateral ini dan minimizes measurement error.

The laser extensometer compensates for lateral specimen movements and thus minimizes measurement errors

Increased measuring path dan measuring accuracy

Pemusatan otomatis meningkatkan jalur pengukuran dan akurasi pengukuran laserXtens. Dengan koneksi ke crosshead, ekstensometer digerakkan pada setengah kecepatan crosshead dan range pengukuran dimanfaatkan secara optimal.

Lihatlah saat beraksi: ekstensometer laser pada suhu tinggi

The laserXtens 2-120 HP/TZ is ideally suited for strain rate controlled tensile tests on metal to ISO 6892-2 Method A1.

Laser extensometer untuk high-temperature testing of metals

Laser extensometer for high-temperature testing

	laserXtens 2-120 HP/TZ The laser extensometer for all specimens	laserXtens 1-32 HP/TZ The laser extensometer for mini specimens and ultra-high temperatures
Kisaran suhu	-80°C hingga +1.600°C	-80°C hingga +2.000°C
Sistem pendingin	Without temperature control for room temperature tests Temperature chamber Tungku suhu tinggi Sistem pemanas induksi	Without temperature control for room temperature tests Temperature chamber Tungku suhu tinggi Sistem pemanas induksi Vacuum and inert gas chambers
Aplikasi tipikal	Strain rate controlled tests, tensile, compression, and flexure tests metals, refractory materials, ceramics, graphite, glass	Strain rate controlled tests, tensile, compression, and flexure tests metals, refractory materials, ceramics, graphite, glass
Typical standards	ISO 6892-1 method A1 closed loop ISO 6892-2 method A1 closed loop ASTM E21 EN 2002-002	ISO 6892-1 method A1 closed loop ISO 6892-2 method A1 closed loop ASTM E21 EN 2002-002
Jumlah kamera	2	1
Rentang pengukuran	max. 120 mm	max. 32 mm
Accuracy class to EN ISO 9513	0,5	0,5
Laser light	Green	Green and blue

Apakah Anda ingin mempelajari lebih lanjut tentang ekstensometer laser kami untuk pengujian suhu tinggi?

We look forward to answering your questions!

Minta konsultasi

Laser extensometer applications in high-temperature testing

Laser extensometer with high-temperature furnace for tests up to +1.200 °C

laserXtens untuk standard HT specimens

The laserXtens in combination with a high-temperature furnace enables reliable high-temperature tests up to +1.200 °C in air.

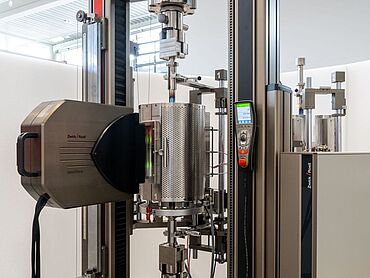

Laser extensometer untuk high specimen throughput in combination dengan two furnaces

laserXtens untuk high specimen throughput

The laserXtens is ideal for use with multiple furnaces and carousel solutions dengan hingga 6 furnaces. Pada kasus ini, one laserXtens is sufficient to measure the strain.

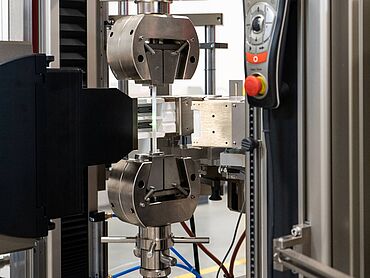

A laser extensometer with a short furnace enables strain measurement on flat specimens up to +1.400°C, which are gripped outside the furnace.

laserXtens untuk wide temperature range

Laser extensometer dapat dikombinasikan dengan yang berbeda high-temperature furnaces, seperti short furnace hingga +1.400 °C, thanks to the adaptable tunnel.

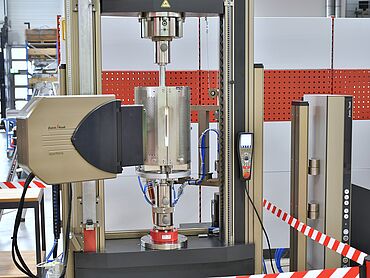

Ekstensometer laser dapat diotomatisasi dan oleh karena itu cocok untuk digunakan dalam sel yang panas.

laserXtens untuk hot cell applications

LaserXtens dapat diotomatisasi dan swung in dan keluar dari area pengujian dengan single click in testXpert. Ini berarti, kamera ini juga dapat digunakan di lingkungan yang kritis, seperti sel yang panas.

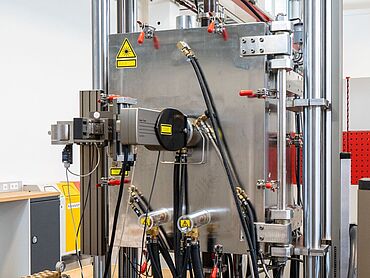

Laser extensometer with high Vacuum chamber for tests up to +2.200 °C

laserXtens untuk ultra-high temperatures

The laser extensometer can be combined with different vacuum chambers and measures the strain on the specimen in vacuum and inert gas atmospheres up to +2.000 °C.

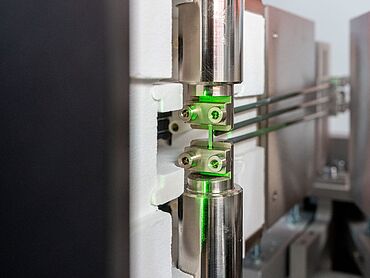

Laser extensometers are ideal for strain measurement on mini specimens from an initial gauge length of 1.5 mm

laserXtens for mini specimens

Ekstensometer laser digunakan untuk menguji spesimen mini dengan gauge length mulai dari 1,5 mm dengan presisi maksimum pada suhu ruangan dan suhu tinggi.

Laser extensometer advanced functionality

range aplikasi ekstensometer laser dapat diperluas dengan berbagai opsi fungsionalitas lanjutan. Dengan berbagai fungsi seperti distribusi regangan, perubahan lebar, uji coba ulang, dll., Anda dapat memperoleh lebih banyak lagi dari pengukuran regangan Anda.

Strain distribution: every specimen counts

Break outside dari gauge length menyebabkan biaya dan waktu tambahan untuk persiapan dan pengujian ulang spesimen. Hal ini dapat dicegah dengan strain distribution option.

Selama pengujian, testing software automatically menempatkan gauge length secaa simetri around the break point.

Solusi yang ditawarkan oleh ISO 6892-1 in Annex I untuk validate breaks outside the gauge length juga diaktifkan dengan mudah oleh perangkat lunak kami; penghitungan dan validasi sesuai dengan spesifikasi standar berjalan secara otomatis dan real time. Tidak perlu mengukur dan menghitung ulang spesimen secara manual, seperti yang terjadi sebelumnya.

Distribusi regangan: patahan berada dalam gauge length dan dapat dievaluasi

Break outside the gauge length: the test is invalid

Without strain distribution: the break is outside the gauge length, the test is invalid

Test Re-Run: re-calculate instead of re-testing

The test re-run function can be used to virtually repeat dan recalculate the test with a modified initial gauge length. Anda menghemat waktu dalam persiapan dan pengujian spesimen serta dapat menjalankan evaluasi yang berbeda pada satu spesimen yang sama.

Selama pengujian, perangkat lunak pengujian merekam rangkaian gambar. Anda nantinya dapat menggunakan ini untuk mengubah ukuran dan posisi initial gauge length sesuai kebutuhan. Satu klik memulai penghitungan ulang dan semua nilai karakteristik dihitung ulang berdasarkan gauge length yang baru. Setiap penghitungan ulang ditampilkan secara terpisah, membuat perbandingan menjadi sederhana dan jelas.

Validate invalid specimens after the test, change the initial gauge length in size or position: videoXtens Test Re-Run

Using the drag & drop function, the gauge length is positioned around the break based on the image recordings and the test is re-evaluated

2D dot matrix

Opsi ini mendukung pengukuran dua dimensi dari titik-titik yang dipilih dengan bidang evaluasi sebagai pola parsial dari keseluruhan pola yang dihasilkan oleh sinar laser. Dengan mengukur displacement antar bidang, dimungkinkan untuk menentukan regangan lokal dan ketidakhomogenan spesimen di bawah beban. Koordinat X dan Y serta jarak antar titik tersedia sebagai nilai terukur.

Hingga 100 titik pengukuran dapat diukur dalam pengaturan yang diinginkan atau dalam bentuk matriks. Tampilan di testXpert III terbatas hingga 15 saluran.

Opsi ini hanya menggunakan satu kamera untuk pengukuran; semua kamera lain yang ada dimatikan sebelumnya.

Dengan matriks titik 2D dari ekstensometer laser, hingga 100 titik pengukuran dapat diatur dalam pengaturan apa pun untuk menentukan regangan lokal.

The laser extensometer records 16 local strains here

Measurement of the change in width / transverse strain

Dengan opsi ini, pengukuran biaksial dapat dilakukan: Selain strain longitudinal, strain transversal juga dapat direkam — misalnya perubahan lebar. Sebagai alternatif, perubahan lebar secara alami dapat diukur sendiri.

Tersedia dua versi untuk pengukuran regangan transversal:

Pengukuran langsung pada tepi spesimen tanpa tanda tambahan (diperlukan untuk penentuan nilai r). Untuk versi ini diperlukan cahaya latar.
Local measurement on the specimen surface via pattern recognition

The laserXtens change in width measurement enables transverse strain measurement in addition to longitudinal strain measurement – this option can be used for biaxial measurement

The change in width / transverse strain is measured via pattern recognition on the specimen surface

Pengukuran defleksi

Ekstensometer laser juga dapat digunakan untuk uji kelenturan. Ada beberapa opsi untuk mengukur defleksi spesimen, tergantung pada jenis pengujian dan kondisi dan sifat spesimen:

Pengukuran dengan sinar laser pada spesimen (pengenalan pola)
Pengukuran defleksi pada sumbu uji

LaserXtens dapat digunakan untuk uji kelenturan dan mengukurnya melalui pengenalan pola pada spesimen

LaserXtens mengukur defleksi spesimen melalui pengenalan pola pada spesimen

Laser extensometer with two cameras for a temperature range of -80 °C up to +1.600 °C

laserXtens 2-120 HP/TZ

Laser extensometer with two cameras for a temperature range of -80 °C up to +2.000 °C

laserXtens 1-32 HP/TZ

Keunggulan & fitur

Pengujian tanpa penanda spesimen

teknologi unik laserXtens menghilangkan kebutuhan untuk menandai spesimen.
Penghematan waktu dan biaya yang signifikan, terutama dengan throughput spesimen tinggi.
Keunggulannya terutama terlihat dengan opsi yang mencakup beberapa titik pengukuran atau seluruh permukaan spesimen.
Mudah digunakan di ruang suhu, di mana kondisi lingkungan dapat membuat aplikasi tanda pengukur sangat sulit.
Ideal untuk sistem otomatis - tidak perlu persiapan spesimen manual.

Pengoperasioan sederhana

Bukti kerusakan: Selungkup dari sistem lengkap disegel dengan pernis pengunci sekrup; tidak ada yang bisa disesuaikan pada lensa. Ini merupakan persyaratan penting untuk hasil tes yang andal.
Penjajaran sederhana dengan spesimen: Melalui koneksi ke crosshead, laserXtens disejajarkan secara terpusat ke tanda pengukur. Ini dilakukan dengan cepat hanya dengan menyesuaikan ketinggian (bukan untuk laserXtens 1-15 HP).
Kompensasi berbagai ketebalan spesimen dan pengujian spesimen geser.
Sistem bebas aus, dan karenanya perawatannya juga rendah. Sistem ini juga menampilkan masa pakai yang sangat lama.

Akurasi tinggi

Akurasi tinggi hingga detail akhir

laserXtens memiliki presisi tinggi dalam rentang pengukuran mikro dan makro.
Ekstensometer ZwickRoell melampaui persyaratan standar dan dikalibrasi pada seluruh rentang pengukuran ke Kelas Akurasi 0,5, ISO 9513.
Kalibrasi dalam Kelas Akurasi 0,5 hingga ISO 9513 dengan titik kalibrasi pertama mulai dari 20 μm.
Kamera berkualitas industri dan berkualitas tinggi, lensa distorsi rendah.
Spesimen dengan lebar / diameter 1 mm dapat diuji;spesimen yang lebih kecil mungkin dapat dilakukan setelah pra-pengujian.
Berbeda dengan ekstensometer tipe kontak atau instrumen video murni, laserXtens dapat mengukur tekanan pada spesimen pendek (panjang pengukur 3 mm) dengan akurasi tinggi.
Extensometer dipasang menggunakan lengan pemasangan yang stabil dan bergetar rendah.
Housing memberikan perlindungan terhadap kotoran dan debu serta kehilangan penyesuaian komponen yang tidak disengaja.
Sinkronisasi yang tepat dari semua saluran pengukuran.
Terowongan meminimalkan pengaruh lingkungan seperti arus udara.

Centering otomatis

Pemusatan otomatis meningkatkan lamanya pengukuran dan akurasi pengukuran.

laserXtens melacak pada setengah crosshead melalui koneksi crosshead, menjaga operasi pengujian secara otomatis dalam fokus dan memanfaatkan jangkauan pengukuran secara optimal.
Ini menghasilkan peningkatan akurasi sistem; tanda pengukur kurang bergeser pada gambar dan ditangkap di tengah (lebih akurat) lensa.

Pilihan perangkat lunak

Re-run test

Modul Tes Re-Run tambahan memungkinkan perhitungan kembali tes sebelumnya dari regangan menggunakan rangkaian gambar yang direkam selama pengujian tetapi menggunakan panjang pengukur awal yang berbeda (asalkan terdapat beberapa tanda). Hal ini dapat sangat menguntungkan dalam pengujian komponen, misalnya, ketika perlu untuk mengevaluasi regangan lokal di lokasi yang berbeda, atau dalam uji tarik standar ketika necking spesimen telah terjadi di luar panjang ukur awal yang asli.

Strain yang dihitung ulang secara alami dapat disinkronkan secara retrospektif dengan nilai-nilai terukur lainnya melalui perangkat lunak pengujian testXpert.

Distribusi Strain

Opsi Distribusi Strain memungkinkan penentuan strain lokal di beberapa lokasi pengukuran sepanjang panjang spesimen pengukur. Ini tersedia sebagai saluran di testXpert. Hingga 16 lokasi pengukuran secara otomatis dikenali dan dievaluasi selama pengujian. Opsi ini juga memungkinkan penyesuaian simetris real-time otomatis dari panjang gage awal di sekitar necking (sesuai ISO 6892-1, Lampiran I).

Pengambilan Video

Pengambilan video adalah perekaman tes (tanpa recalcualation retrospektif). Rekaman disinkronkan dengan kurva yang diukur, memungkinkan tes dilihat secara retrospektif. Opsi ini tidak termasuk perangkat keras, karena perekaman dan sinkronisasi dilakukan sepenuhnya melalui sistem videoXtens.

2D dot matrix

Opsi ini memungkinkan pengukuran dua dimensi titik pada permukaan spesimen planar. Hal ini memungkinkan penentuan strain lokal dan ketidakhomogenan spesimen di bawah beban. Koordinat X dan Y ditambah jarak antar titik tersedia sebagai nilai yang terukur.

Hingga 100 titik pengukuran dapat diukur dalam pengaturan yang diinginkan atau dalam bentuk matriks. Tampilan di testXpert III terbatas hingga 15 saluran.

Opsi ini hanya menggunakan satu kamera untuk pengukuran; semua kamera lain yang ada dimatikan sebelumnya.

Pilihan sumbu pengukuran kedua

Dengan opsi ini, pengukuran biaksial dapat dilakukan: Selain strain longitudinal, strain transversal juga dapat direkam — misalnya perubahan lebar. Atau, perubahan lebar tentu saja juga bisa diukur sendiri.

Tersedia dua versi untuk pengukuran regangan transversal:

Pengukuran langsung pada tepi spesimen tanpa tanda tambahan (diperlukan untuk penentuan nilai r). Untuk versi ini diperlukan cahaya latar.
Pengukuran permukaan spesimen dengan tanda titik atau pola sembur. Untuk versi ini spesimen diterangi dengan lampu lampu yang menyala.

Pengukuran defleksi

videoXtens juga dapat digunakan untuk tes kelenturan. Ada beberapa opsi untuk mengukur defleksi spesimen, tergantung pada jenis pengujian dan kondisi dan sifat spesimen:

Pengukuran menggunakan cahaya datang melalui tanda pada spesimen
Pengukuran menggunakan backlight pada spesimen tepi bawah
Pengukuran defleksi pada sumbu uji atau pendekatan polinomial kurva

Defleksi maksimum yang dapat diukur: dengan videoXtens, lendutan maksimum sesuai dengan FOV; dengan videoXtens Array ke 1/3 dari total FOV (dalam hal ini defleksi diukur dengan satu kamera saja).
