Uji lentur
Bersamaan dengan tensile test dan compression test, flexure test adalah salah satu jenis pemuatan yang paling sering digunakan. Oleh karena itu, uji kelenturan (juga disebut sebagai uji lentur) memiliki arti penting dalam menguji berbagai macam bahan, dan digunakan untuk menentukan karakteristik bahan mekanis logam, plastik, kayu, kertas, karton, keramik, dan lainnya. Uji kelenturan juga digunakan di bidang kontrol kualitas serta penelitian dan pengembangan produk medis, termasuk ketahanan patah jarum suntik, kekuatan lentur pipa medis dan kateter, kekuatan pelat tulang, dan masih banyak lagi.
Nilai karakteristik uji kelenturan umumnya diperoleh melalui 2-point flexure test, 3-point flexure test or 4-point flexure test. Spesimen dengan rectangular cross-section lebih disukai untuk digunakan dengan uji kelenturan.
Characteristic values 2-point flexure test 3-point flexure test 4-point flexure test Related testing machines
Uji kelenturan sesuai dengan metode industri dan standar:
Mengapa uji lentur?
Flexure tests dilakukan untuk menentukan karakteristik mekanik yang penting. Secara khusus, pengujian ini digunakan untuk pengujian pada bahan getas, karena benda uji menyebabkan masalah metrologi selama tensile test karena perilaku material saat kegagalan.
Apa yang dapat Anda tentukan dengan menggunakan uji lentur?
Tergantung pada bahannya, sifat bahan yang berbeda dapat ditentukan. Hasil dari uji kelenturan menunjukkan, khususnya, perilaku material di dekat permukaan spesimen. Defleksi yang diukur kira-kira empat kali lebih besar daripada ekstensi dalam uji tarik.
Hasil tes yang umum meliputi:
- Pengujian kekuatan material
- Perhitungan tegangan dan regangan lentur
- Modulus lentur
- Kekakuan lentur
- Ketahanan lentur
- Tekankan pada perpanjangan 3,5%
- Tegangan dan perpanjangan pada titik luluh dan pada saat spesimen putus
- dll.

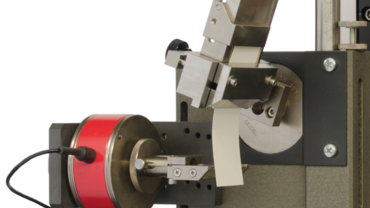

uji lentur 2-titik
Dalam 2-point flexure test, spesimen digrip di salah satu ujungnya dan dimuat dengan cetakan uji di sisi yang terbuka.
2-point flexure test kit cocok untuk menguji kertas, karton, dan film. Alat ini digunakan untuk menentukan kekakuan lentur (menggunakan metode balok) dan ketahanan lentur kertas, papan, dan karton, misalnya untuk DIN 53121, ISO 5628 dan DIN 19304, film plastik misalnya untuk DIN 53350 dan tekstil berlapis.
ZwickRoell juga menawarkan 2-point flexure test kits khusus untuk testing of injection needles pada ISO 9626, penentuan dari kink resistance of guidewires, atau flexural strength of stiffer medical tubing (catheters, etc.).
uji lentur 3-titik
Perangkat pemuatan terdiri dari dua landasan yang diposisikan paralel untuk spesimen dan landasan atas yang diposisikan secara terpusat di antara landasan. Landasan atas menerapkan beban ke spesimen.
Bergantung pada persyaratan (standar), landasan dan landasan atas harus memiliki dudukan tetap, berputar atau goyang untuk memungkinkan pengujian sesuai dengan spesifikasi.
Tes ini terutama digunakan untuk bahan yang keras dan elastis.
Untuk meminimalkan pengaruh gesekan selama pengujian, landasan dapat dipasang sedemikian rupa sehingga berputar di sekitar sumbu longitudinalnya. Pemasangan goyang dapat digunakan dengan landasan atas dan penyangga landasan untuk memastikan bahwa mereka sejajar dengan spesimen.
uji lentur 4-titik
Seperti halnya uji lentur 3 titik, kit uji lentur 4 titik terdiri dari dua landasan yang diposisikan paralel yang, tergantung pada persyaratan pengujian, harus memiliki dudukan tetap, berputar, atau bergoyang.
Perbedaan dari uji lentur 3 titik terletak pada cara pengaplikasian beban pada benda uji. Ini dilakukan melalui 2 landasan atas yang terletak secara simetris ke landasan. Momen tekuk kemudian konstan antara dua area penerapan gaya.
Uji ini terutama digunakan untuk menentukan modulus elastisitas dalam pembengkokan material getas.
Uji kelenturan sesuai dengan metode uji standar dari berbagai industri
| Short description | Standards |
|---|---|
| Kertas & karton | Flexure test / quality of creasings |
|
| Karton | Corrugated board | Kink resistance |
|
| Construction materials | Kayu | Tensile and flexure test |
|
| Kertas & karton | Flexure test (2-point) |
|
| Kertas & karton | Flexure test (4-point) |
|
| Medical | Dental industry | Flexural strength ceramics |
|
| Plastik | Components | Dynstat test |
|
| Komposit | Flexure tests |
|
| Plastik | 3-point flexure test |
|
| Plastik | 3-point flexure test |
|
| Metals | Flexure test |
|
| Metals | Concrete-reinforcing steel | Tensile, flexure dan fatigue test |
|
| Medical | Bone plates | Flexural strength |
|
| Medical | Cannulas & needles | Break resistance |
|
| Karton | Folding carton board | Test creasings |
|
