Preparazione del provino e dimensionamento

Un buon test inizia con un provino fatto bene. ZwickRoell offre diverse soluzioni sia per le prove materiali che per la preparazione dei provini in plastica, metallo, carta e cartone.

Preparazione dei provini in metallo Preparazione dei provini in plastica Preparazione dei provini in carta e cartone Dimensionamento dei provini

Preparazione dei provini in metallo

Al giorno d'oggi, i campioni di lamiera e di lamine metalliche vengono prodotti in modo economico e accurato con macchine fustellatrici. Norme come la ISO 6892 e la ASTM A370 specificano che le variazioni di materiale dovute all'indurimento da deformazione nella zona del bordo del provino non influenzano i risultati delle prove.

Numerosi esami strutturali della lamiera d'acciaio hanno dimostrato che la zona temprata lungo la linea di taglio è al massimo il 10% dello spessore del provino. Questo risultato è ottenuto grazie a una bassa velocità di taglio e a un design speciale degli utensili di tranciatura e offre notevoli vantaggi economici nella successiva levigatura del provino. Questo processo garantisce un'elevata qualità del provino.

Download

Nome Tipo Dimensione Download
  • Product information: Specimen Blanking Machines PDF 592 KB

Preparazione dei provini in plastica

I provini standard in materiale termoplastico e termoindurente sono prodotti mediante stampaggio a iniezione o compressione. Le caratteristiche del materiale sono influenzate in modo significativo da parametri di produzione come pressione, temperatura e velocità di flusso. I provini vengono prelevati da lastre e componenti attraverso processi meccanici come da ISO 2818.

Per la preparazione dei provini in plastica ZwickRoell offre i seguenti dispositivi:

Dispositivi

Piano di taglio manuale
Pressa di taglio manuale con leva
Pressa di taglio manuale con leva eccentrica
Pressa di taglio pneumatica
Macchina intagliatrice provini automatica
Taglierina per film in plastica
Sistema automatizzato per la preparazione dei provini
Piano di taglio manualePiano di taglio manuale

Con la riproduzione del video acconsentite all’utilizzo di cookie e alla trasmissione di dati a YouTube negli USA. Altri indicazioni sulla protezione dei dati..

Piano di taglio manuale

Utilizzata per intagliare provini in plastica secondo le norme ASTM D256, ASTM D6110, EN ISO 179, EN ISO 180, EN ISO 8256 e BS 7413-2002 .

Caratteristiche principali

  • Il dispositivo da tavolo può essere azionato manualmente con una sola mano.
  • A ogni giro di manovella, il piano di intaglio provoca una corsa della lama, alternata a un movimento laterale del caricatore provini.
  • La lama di intaglio, estremamente resistente, ha tre taglienti e può essere sostituita rapidamente.

Vantaggi

  • Funzionamento ergonomico
  • Caricatore provini intercambiabile
  • Funzione di stop automatico al raggiungimento della larghezza rimanente
Pressa di taglio manuale con leva ZCP 020 per la preparazione dei provini in plastica

Pressa di taglio manuale con leva

  • Utilizzato per produrre campioni di gomma, elastomeri e materiali espansi flessibili con una durezza massima di 60 Shore (secondo ISO 868) e uno spessore del materiale di 8 mm su film plastici e carta.
  • Forme dei provini: provini rettangolari, provini dumbbell, provini rotondi e provini di forma speciale.

Caratteristiche principali

  • Consente di eseguire lavori precisi, a basso sforzo e in modo confortevole
  • Forza di taglio superiore del 30% rispetto alle presse tradizionali
  • Può essere installato su qualsiasi banco di lavoro o tavolo da laboratorio, oppure montato all'altezza ottimale su una parete robusta
  • Regolazione facile, rapida e accurata dell'altezza del punzone di compressione per adattarsi alle diverse altezze delle lame da taglio

Vantaggi

  • Lavorazione dei provini conforme alle normative
  • Funzionamento semplice
  • Lunga durata di vita di servizio dello strumento
Pressa di taglio manuale con leva ZR 7101 per la preparazione dei provini in plastica

Pressa di taglio manuale con leva eccentrica

  • Utilizzato per produrre campioni di gomma, elastomeri e materiali espansi flessibili con una durezza massima di 60 Shore (secondo ISO 868) e uno spessore del materiale di 8 mm su film plastici e carta.
  • Forme dei provini: provini rettangolari, provini dumbbell, provini rotondi e provini di forma speciale.

Caratteristiche principali

  • È progettata per contenere fino a quattro dispositivi di taglio contemporaneamente
  • È adatta per la produzione di provini rettangolari fino a 160 x 30 mm e provini quadrati di 75 x 75 mm (opzione)

Vantaggi

  • Lavorazione dei provini conforme alle normative
  • Funzionamento semplice
  • Lunga durata di vita di servizio dello strumento
Pressa di taglio pneumatica 7108 per la preparazione dei provini in plastica

Pressa di taglio pneumatica

  • Utilizzato per produrre campioni di gomma, elastomeri e materiali espansi flessibili con una durezza massima di 60 Shore (secondo ISO 868) e uno spessore del materiale di 8 mm su film plastici e carta.
  • Forme dei provini: provini rettangolari, provini dumbbell, provini rotondi e provini di forma speciale.

Caratteristiche principali

  • Consente forze di taglio più elevate
  • La normativa prevede il funzionamento a due mani, con interblocco di sicurezza e fermi per le lame di taglio.

Vantaggi

  • Lavorazione dei provini conforme alle normative
  • Funzionamento semplice
  • Lunga durata di vita di servizio dello strumento
Macchina intagliatrice provini automatica ZNO 2010 per la preparazione dei provini in plastica

Macchina intagliatrice provini automatica

Utilizzata per intagliare provini in plastica secondo le norme ASTM D256, ASTM D6110, EN ISO 179, EN ISO 180 e EN ISO 8256 (prove Charpy e Izod).

Caratteristiche principali

  • L’intaglio a V su un lato del campione viene realizzato con una fresa.
  • Si formano lotti di provini che vengono intagliati in un’unica volta.
  • Offriamo un dispositivo di misurazione opzionale per verificare la profondità dell'intaglio.
  • Sono disponibili diverse taglierine, facilmente intercambiabili, per diversi materiali e raggi di intaglio.

Vantaggi

  • Regolazione continua delle velocità di taglio e dell'avanzamento
  • Regolazione manuale della profondità di intaglio tramite vite di regolazione a passo fine
  • I provini vengono fissati facilmente e in modo sicuro nel dispositivo di serraggio ad azione rapida
Taglierina per film in plastica

Taglierina per film in plastica

Con la taglierina ZwickRoell per strisce di film in plastica è possibile produrre fino a 10 strisce di campioni parallele in una sola operazione da pellicole di dimensioni approssimativamente DIN A 4. Queste strisce di provini possono essere utilizzate per l'esecuzione di prove di resistenza alla trazione su film conformi agli standard.

Caratteristiche principali

  • Il supporto per la lama a doppio taglio regolabile consente di lavorare sia in direzione dell'operatore che in direzione opposta.
  • La pellicola viene tirata sulla superficie di serraggio curva evitando qualsiasi grinza e fissata nella scanalatura di serraggio sulla parte anteriore e posteriore del dispositivo per mezzo della striscia di serraggio gommata. L'operazione di taglio viene eseguita semplicemente spostando l'impugnatura sul telaio inclinato nella direzione desiderata.
  • La posizione delle lame di taglio nel telaio girevole garantisce un funzionamento sicuro.
Robotest X con fustellatrice per la preparazione automatizzata dei provini in plastica

Sistema automatizzato per la preparazione dei provini

Una macchina di prova da 10kN con tavola X-Y motorizzata viene utilizzata con il sistema automatico di preparazione provini.

Caratteristiche principali

  • L'operatore è protetto da un dispositivo di sicurezza posizionato intorno al dispositivo di taglio e alla traversa mobile.
  • I fogli di provino sono posizionati sulla tavola X-Y motorizzata e fissati con morsetti ad azione rapida. Il sistema viene avviato e i provini vengono punzonati dai fogli in diverse posizioni in base al programma di prova o al programma di taglio. La fustella è provvista di un espulsore automatico.
  • La forma del provino dipende dalla fustella installato. È possibile utilizzare diversi strumenti di taglio, in base alle proprie esigenze. La fustella viene cambiata manualmente.
Contattaci

Download

Nome Tipo Dimensione Download
  • Product information: Manual Notching Plane PDF 254 KB
  • Product information: Cutting Presses PDF 936 KB
  • Product information: Automatic Notch Cutting Machine PDF 2 MB
  • Product information: Strip Cutter for Plastic Film PDF 218 KB

Preparazione dei provini in carta e cartone

Tagli netti, angoli precisi, parallelismo, durata della lama e rapidità di lavoro sono elementi che ottimizzano il campione da analizzare.

Per la preparazione di campioni di carta e cartone, ZwickRoell offre i seguenti dispositivi:

Dispositivi

Taglierina per provini a striscia in carta
Taglierina circolare
Fluter
Prova automatica di schiacciamento del bordo (ECT) - sega per campioni
Taglierina per provini a striscia in carta

Taglierina per provini a striscia in carta

Ognuno dei cinque modelli disponibili per nastri di larghezza 12,7 / 15 / 15 e 25 / 25,4 / 50 mm è adatto per carta con una massa per unità di superficie compresa tra 30 g/m² e 350 g/m². Vengono forniti con una pinza di fissaggio e un set di dischi di taglio di ricambio.

Taglierina circolare per la preparazione di provini in carta, cartone o cartone ondulato per prove di schiacciamento in piano (FCT) secondo DIN EN ISO 3035 o TAPPI T 825

Taglierina circolare

Le frese circolari sono utilizzate per produrre campioni rotondi per le prove di schiacciamento in piano (FCT) secondo le norme ISO 3035 e EN 23035 su carta, cartone e cartone ondulato. Con un quarto di giro dell'impugnatura, le quattro lame tagliano un provino circolare con una superficie di 50 o 100 cm2, per spessori del provino di max. 5 mm. Entrambi i modelli sono forniti con un tampone di taglio e 10 lame di ricambio.

Taglierina per la preparazione di provini in carta per prove su prodotti ondulati (CMT) secondo ISO 7263 o TAPPI T 809

Fluter

Il fluter viene utilizzato per lavorare campioni CMT secondo le norme ISO 7263, TAPPI T809 e SCAN P27.

Prova automatica di schiacciamento del bordo (ECT) - sega per la preparazione di campioni in accordo agli standard relativi al cartone ondulato per prove di schiacciamento dei bordi secondo DIN EN ISO 3037 o TAPPI T 811

Prova automatica di schiacciamento del bordo (ECT) - sega per campioni

La sega per provini ECT con guida di taglio automatica viene utilizzata per la lavorazione di provini conformi agli standard per le prove di schiacciamento dei bordi (ECT) su cartone ondulato secondo la norma DIN EN ISO 3037. I campioni devono essere condizionati in base alla norma ISO 187. L'avanzamento automatico del carrello consente un'esatta riproducibilità per un'ampia gamma di campioni, poiché tutti vengono segati nelle stesse condizioni.

Vantaggi

  • I campioni vengono lavorati con un parallelismo migliore di 0,05 mm.
  • Con una regolazione ottimale (numero di giri e avanzamento del carrello), è possibile ottenere valori di ECT superiori del 15-20% rispetto al valore standard.
  • La velocità di rotazione è regolabile in modo continuo in un intervallo compreso tra 5000 e 24000 giri/min.

Download

Nome Tipo Dimensione Download
  • Product information: Paper Strip Cutter PDF 102 KB
  • Product information: Circular Cutter PDF 129 KB
  • Product information: Fluter PDF 784 KB
  • Product information: Automatic ECT Specimen Saw PDF 1 MB

Misurazione della sezione e misurazione della sezione

Gli standard internazionali per le prove di trazione o di flessione pongono requisiti elevati in materia di misurazione della sezione trasversale del provino.

Gli errori di misura possono verificarsi molto rapidamente se il calibro è inclinato o aperto. Tuttavia, anche provini con bave o bordi affusolati su provini piatti possono portare a misurazioni manuali errate con un calibro.

Un'elevata accuratezza di misura richiede anche la misurazione dello spessore di campioni particolarmente sottili o instabili.

I dispositivi di misurazione della sezione trasversale e dello spessore di ZwickRoell garantiscono una determinazione accurata e riproducibile delle dimensioni dei campioni.

Dispositivi per il dimensionamento dei campioni

Dispositivo di misurazione della sezione per metalli e plastiche
Dispositivo di misurazione dello spessore del cartone corrugato
Dispositivo di misurazione dello spessore della carta
Dispositivi per la misurazione della sezione trasversale CMU30 e CMU80

Dispositivo di misurazione della sezione per metalli e plastiche

Misurazione della sezione su provini dimensionalmente stabili in metallo, plastica, materiali compositi o altro.

Prodotti
Dispositivo di misurazione dello spessore del cartone corrugato

Dispositivo di misurazione dello spessore del cartone corrugato

Dispositivo di misurazione dello spessore del cartone corrugato secondo il metodo di prova FEFCO n° 3/85, secondo ISO 3034, per spessore del cartone corrugato fino a 25 mm

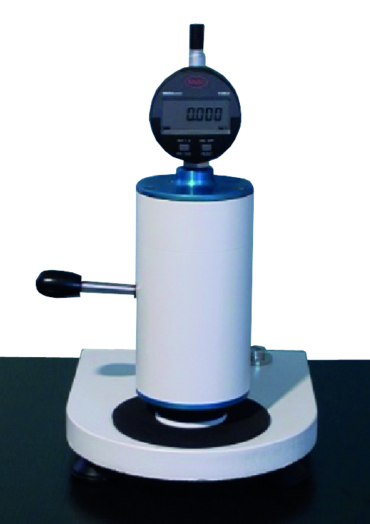

Dispositivo di misurazione dello spessore della carta

Dispositivo di misurazione dello spessore della carta

Dispositivo di misurazione dello spessore della carta secondo ISO 534, EN 20534, per spessore della carta fino a 12 mm
