Prove su metalli con estensimetro Clip-On
Un laboratorio che raramente esegue prove su metalli tende a favorire una soluzione economica. Allo stesso tempo, i valori tipici dei campioni di metallo standard (L0 50 mm/2 pollici, 80 mm) devono essere determinati con affidabilità e senza compromettere l’accuratezza, anche quando sono sottoposti a temperatura condizionata. Gli estensimetri Clip-on 5025-1 e 8040-1 di ZwickRoell sono stati sviluppati proprio con questo obiettivo.
Determinazione della deformazione uniforme Ag / Elu' con Clip-On, resa possibile dall'ampio range di misurazione
Tra i requisiti della progettazione degli estensimetri Clip-on 5025-1/ 8040-1 ha giocato un ruolo di grande importanza l’ampio range di misurazione: una deformazione fino al 50% della base di misura iniziale. Nelle prove sui metalli, questa caratteristica viene utilizzata per determinare ogni valore tipico che si verifica prima della frattura, dalla pendenza della parte elastica alla deformazione uniforme Ag / Elu':
- me - pendenza della parte elastica / campo elastico
- Rp 0.1, Rp 0.2 - allungamento allo 0.1/0.2% dell’indice di deformazione plastica
- ReH/ReL , UYS / LYS- resistenza allo snervamento superiore / inferiore
- Ag, Elu'- deformazione uniforme / deformazione plastica ed elastica alla forza massima
Elevata accuratezza dell’estensimetro in diversi campi di misura
L'accuratezza di un estensimetro viene stabilita non solo dalla sua classe ma anche dalla sua applicabilità al controllo della velocità di deformazione.
Tra le altre caratteristiche vi sono:
- Classe di accuratezza 0.5 (ISO 9513) / B1 (ASTM E83).
- Può essere usato per il controllo della velocità di deformazione a close loop sui metalli secondo ISO 6892-1 Metodo A (1) o ASTM E8 Metodo B.
- Accuratezza estremamente elevata in camera climatica: le oscillazioni legate alla temperatura vengono registrate in una curva di compensazione. Durante i test a temperatura condizionata, le deviazioni di accuratezza sono compensate garantendone un alto livello
- Base di misura iniziale precisa: risultati ripetibili grazie al blocco della base di misura iniziale (nessuna influenza dell'operatore).
- Grazie alla sua costruzione leggera, il provino non subisce influenze elevate durante la misurazione
Esigenze particolari presentate da provini rotondi: il Clip-on accetta la sfida

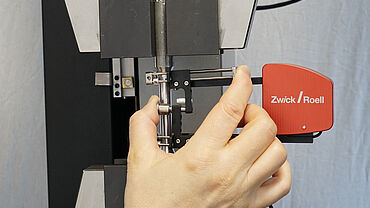

I provini rotondi rendono difficile il fissaggio degli estensimetri a clip: tuttavia, questi clip-on presentano uno speciale adattamento al serraggio. Solitamente, la presa dei campioni rotondi avviene attraverso un contatto a 2 punti non ottimale. Il nostro estensimetro clip-on raggiunge un serraggio perfetto con speciali contro-rulli prismatici. Ciò semplifica notevolmente il fissaggio e la prova si svolge senza problemi.
