Macchina di prova universale ProLine

Settori industriali

Universale

Carico di prova

5 kN - 100 kN

Tipo di prova

Prove di trazione
Prove di compressione
Prova di flessione

Applicazioni

Applicazioni di prova semplici

Le macchine ProLine sono ideali per le prove funzionali sui componenti e le prove standardizzate sui materiali.

Insieme al software di prova intuitivo ZwickRoell, le macchine di prova ProLine offrono un funzionamento facile e veloce. Possono essere utilizzati tutti i programmi di prova. Lo sviluppo e la produzione delle macchine ProLine, inclusi i componenti meccanici, elettronici e software e l'ampia gamma di accessori, hanno origine in Germania, all’interno del nostro nell'impianto produttivo, consentendo in questo modo la combinazione perfetta di tutti gli elementi.

ProLine – ideale per le prove standardizzate

Macchina di prova universale ProLine: test di trazione su elastomeri ad alto allungamento

Vantaggi e caratteristiche

Descrizione delle applicazioni

Le macchine ProLine, destinate alle prove standardizzate su materiali e componenti, sono facili da utilizzare e dal design compatto.

Le prove standardizzate sui componenti sono molteplici, ad esempio i test su spine e contatti a molla nell'industria elettrica, i test di verifica delle procedure di adesione e pressione su componenti di precisione e i test di rigidità dell’anello su bobine e sezioni di tubi.

Nell'industria dell'imballaggio e degli alimenti sono previsti test di impilamento sui contenitori in plastica e sulle scatole di cartone, test su coperchi "snap-on-lids", test di pull-off su lattine, test di adesione su pellicole in plastica e su tubi flessibili e prove pull-off su maniglie.

Sicurezza integrata in accordo con la Direttiva Macchine CE

Sicurezza integrata in accordo alla Direttiva Macchine CE
Viene garantito il massimo livello di sicurezza sia per l'utente che per il sistema di prova. Sono garantiti tutti i requisiti di sicurezza della Direttiva Macchine CE. La conformità è documentata da una dichiarazione di conformità CE. Naturalmente viene utilizzata la più avanzata tecnologia di sicurezza e componenti conformi alle normative industriali riguardo la sicurezza (CEI EN 60947).

Azionamenti altamente performanti

È possibile impostare velocità minime estremamente basse con stabilità costante. L'azionamento offre un'alta risoluzione della corsa della traversa. Questo è importante, ad esempio nel caso di prove su componenti con elevati requisiti di accuratezza della corsa e test su provini con elevata rigidità e breve corsa.
Il range di alte velocità di prova può essere utilizzato senza restrizione alcuna. Inoltre, sono consentiti carichi di prova fino al 110% del carico nominale della macchina, in modo da compensare accessori di prova o afferraggi pesanti.
La velocità di ritorno più elevata consente tempi di ciclo ridotti e una maggiore velocità di prova. Il motore impiega una tecnologia AC priva di manutenzione.

Elevata rigidità e guida della traversa precisa

Elevata rigidità e guida della traversa precisa
Le due colonne in acciaio forniscono una guida altamente precisa per la traversa mobile delle macchine ProLine, garantendo una corretta applicazione di forza al provino. La rigidità del telaio di carico e le ampie superfici di collegamento riducono l'angolo di inclinazione della traversa sotto carico, garantendo in questo modo allineamento e applicazioni di forza al provino precisi. Si tratta di caratteristiche vantaggiose per prove di flessione, compressione e precisione su componenti, ecc...

Sicurezza per l'intero sistema di prova

Sicurezza per l'intero sistema di prova
Il massimo livello di sicurezza, ottenuto con il circuito di sicurezza a due canali, comprende il fine corsa della traversa, l'interruttore drive-Off, la funzione di blocco motore e l'interruttore relativo alla modalità di funzionamento. Nel circuito di sicurezza sono integrati anche i relativi accessori. Il dispositivo di sicurezza conforme CE con interblocco elettrico e blocco meccanico impedisce qualsiasi interferenze con la macchina durante la prova.

Modularità meccanica

Modularità Meccanica
La modularità meccanica consente al sistema di prova di essere incrementato con dispositivi di prova e afferraggi scelti nell'ampio range ZwickRoell o con dispositivi customizzati. È proprio in questo caso che entra in gioco il sistema a T-slot e plu estremamente adattabile, supportato anche da una vasta gamma di opzione di montaggio traversa. Gli afferraggi e gli accessori di prova possono essere cambiati ogni qualvolta richiesto, permettendo così l'esecuzione di svariate prove con lo stesso sistema e l'adattamento rapido e altamente flessibile alle situazioni di prova correnti.

Tempi di consegna brevi

Tempi di consegna brevi
I brevi tempi di consegna, solamente due settimane, ti danno l’opportunità di svolgere subito i tuoi test materiali risparmiano così tempo prezioso.

La soluzione giusta per qualsiasi esigenza di prova

Kit per prove di flessione a 3 punti_ProLine

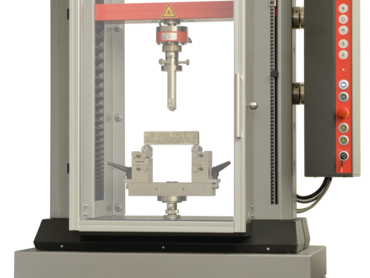

Kit per prove di flessione su sabbia arenaria

ProLine_piatto di compressione_schermo di sicurezza

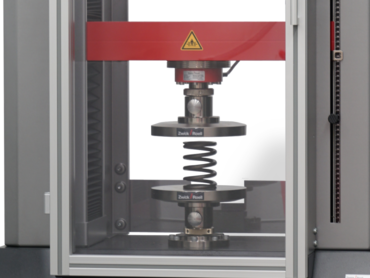

Prova di compressione su molle

ProLine_piatto di compressione_test su cartone

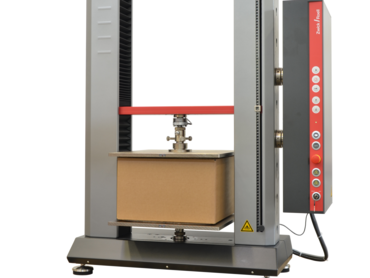

Prova di compressione su packaging

ProLine_50 kN_afferraggi vite/cuneo_estensimetro_makroXtens

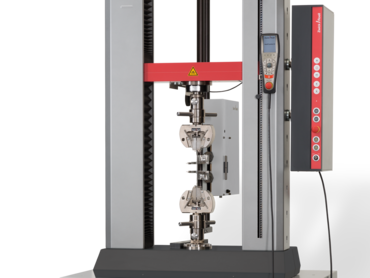

Prova di trazione sui metalli

ProLine_30 kN_afferraggi a vite/cuneo_estensimetro a lunga corsa

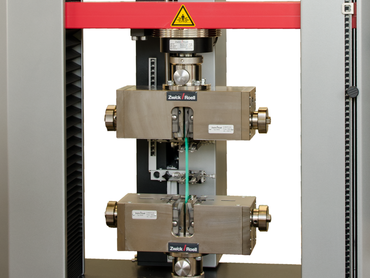

Prova di trazione su plastiche

Descrizione tecnica

Le macchine ProLine sono disponibili con velocità di prova da 0.00005 a 1500 mm/min., a seconda del modello. La velocità della macchina di prova è indipendente dal carico di prova.
Il range di alte velocità di prova può essere utilizzato senza restrizione alcuna. Inoltre, sono consentiti carichi di prova fino al 110% del carico nominale della macchina in modo da compensare accessori di prova o afferraggi pesanti.
Le macchine ProLine sono disponibile per carichi di prova fino a 100 kN e con un’altezza dell’area di prova compresa fra 1.050 mm e 1.450 mm.
Le ProLine possono essere utilizzate con PC standard o con laptop e non richiedono ulteriori schede.

Tipo	Z005 TN	Z010 TN	Z010 TH¹	Z020 TN
N° item	059008	059010	059011	059012
Carico di prova F_max	5	10	10	20	kN
Area di prova
Altezza (dimensione P)	1070²	1050²	1450²	1050²	mm
Altezza, distanza corsa traversa mobile	1000²	980²	1380²	980²	mm
Larghezza	440	440	440	440	mm
Telaio della macchina
Dimensioni
Altezza con elementi di livellamento	1340 ... 1345	1340 ... 1345	1740 ... 1745	1340 ... 1345	mm
Larghezza	770	770	770	770	mm
Larghezza con elettronica macchina	917	917	917	917	mm
Profondità con elettronica macchina	439	439	439	439	mm
Peso
Con elettronica macchina, circa	110	135	150	135	kg
Connessione, codolo	Ø 20	Ø 20	Ø 20	Ø 36	mm
Livello rumore medio a v_max misurato a 1 m di distanza dalla parte frontale della macchina	59	57	57	58	dB(A)
Drive system
Velocità traversa v_min ... v_max	0,0005... 1500³	0,0005... 1000³	0,0005... 1000³	0,0005... 500	mm/min
Velocità di ritorno della traversa, max	2000³	1500³	1500³	750³	mm/min
Deviazione dalla velocità drive impostata, max	0,05	0,05	0,05	0,05	% of v_actual
Risoluzione spostamento drive	0,0348	0,0232	0,0232	0,0115	μm
Specifiche fornitura potenza
Alimentazione	230	230	230	230	V, 1Ph/N/PE
Consumo potenza (pieno carico), circa	800	800	800	800	VA

Per la macchina di prova ProLine Z010 TH, il peso massimo di afferraggi e tool montati sulla traversa è 20 kg.
Altezza area di prova (inferiore) senza accessori
Valori validi per le macchine con porta di sicurezza chiusa in modalità automatica e per le macchine senza dispositivo di sicurezza. Per le macchine con la porta di sicurezza aperta, la velocità è ridotta a 600 mm/min.

Tipo	Z030 TN	Z050 TN	Z100 TN
N° item	059013	059021	1025089
Carico di prova F_max	30	50	100	kN
Area di prova
Altezza (dimensione P)	1370¹	1370¹	1360¹	mm
Altezza, distanza corsa traversa mobile	1285¹	1285¹	1275¹	mm
Larghezza	440	440	640	mm
Telaio della macchina
Dimensioni
Altezza con elementi di livellamento	1743 ... 1748	1743 ... 1748	1829 ... 1834	mm
Larghezza	850	850	1070	mm
Larghezza con elettronica macchina	1000	1000	1205	mm
Profondità con elettronica macchina	462	462	645	mm
Peso
Con elettronica macchina, circa	330	330	530	kg
Connessione, codolo	Ø 36	Ø 36	Ø 60	mm
Livello rumore medio a v_max misurato a 1 m di distanza dalla parte frontale della macchina	68	69	60	dB(A)
Drive system
Velocità traversa v_min ... v_max	0,0005... 300	0,0005... 600	0,0005... 300	mm/min
Velocità di ritorno della traversa, max	500	800²	400	mm/min
Deviazione dalla velocità drive impostata, max	0,05	0,05	0,05	% of v_actual
Risoluzione spostamento drive	0,0076	0,0122	0,0123	μm
Specifiche fornitura potenza
Alimentazione	230	230	230	V, 1Ph/N/PE
Consumo potenza (pieno carico), circa	800	1600	1600	VA

Altezza area di prova (inferiore) senza accessori
Valori validi per le macchine con porta di sicurezza chiusa in modalità automatica e per le macchine senza dispositivo di sicurezza. Per le macchine con la porta di sicurezza aperta, la velocità è ridotta a 600 mm/min.
