zwickiLine

Settori industriali

Universale

Carico di prova

0,5 kN - 5 kN

Tipo di prova

Prove di trazione
Prove di compressione
Prova di flessione

Applicazioni

Applicazioni delle prove universali in un range di forza basso
Prove materiali in camera bianca

Macchina di prova da tavolo per soluzioni di prova efficaci, flessibili ed economicamente convenienti

Le macchine di prova da tavolo zwickiLine sono ideali per eseguire test routinari nel campo del controllo qualità e della ricerca. Lo sviluppo e la produzione delle macchine zwickiLine, inclusi i componenti meccanici, elettronici e software e l'ampia gamma di accessori, hanno origine in Germania, all’interno del nostro nell'impianto produttivo, consentendo in questo modo la combinazione perfetta di tutti gli elementi.

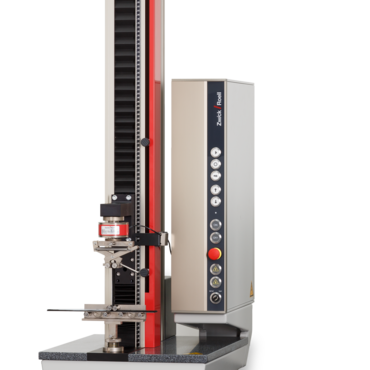

La zwickiLine è una macchina di prova monocolonna, facile da utilizzare e trasportare.
Alta qualità, convenienza e piccole dimensioni, sono tra le caratteristiche di questo sistema
Grazie al suo peso ridotto e ingombro minimo si inserisce perfettamente in qualsiasi laboratorio.
Nonostante la piccola taglia, zwickiLine è una macchina estremamente performante ed efficiente.

Funzionamento touch, intuitivo e basato sul flusso di lavoro

La zwickiLine può essere gestita sia tramite PC che tramite un moderno display touch. Il funzionamento del testXpert III è altrettanto semplice. Grazie al funzionamento intuitivo basato sul flusso di lavoro, l'operatore trova sempre e facilmente la sua strada - sia che si tratti di collaboratori esperti o alle prime armi.

Sei interessato/a? Contattaci per prendere un appuntamento per una demo!

Fissa un appuntamento

Vantaggi e caratteristiche delle macchine di prova di prova da tavolo

Applicazioni

Con il suo azionamento elettromeccanico, la zwicki può essere utilizzata per test quasi statici con carichi crescenti, pulsanti o ciclici.

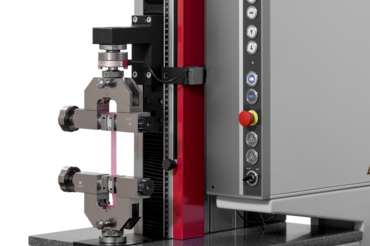

Le applicazioni principali sono le prove meccaniche di trazione, compressione e flessione con carichi ridotti.

È particolarmente adatta nel controllo della qualità, nell'ispezione delle merci in entrata, così come per scopi istruttivi e formativi all’interno degli istituti scolastici.

Sicurezza integrata in accordo alla Direttiva Macchine CE

Sicurezza integrata in accordo alla Direttiva Macchine CE
Viene garantito il massimo livello di sicurezza sia per l'utente che per il sistema di prova. Sono garantiti tutti i requisiti di sicurezza della Direttiva Macchine CE. La conformità è documentata da una dichiarazione di conformità CE. Naturalmente viene utilizzata la più avanzata tecnologia di sicurezza e componenti conformi alle normative industriali riguardo la sicurezza (CEI EN 60947).

Azionamenti altamente performanti

Azionamenti altamente performanti
È possibile impostare velocità minime estremamente basse, unite ad una velocità davvero costante. L'azionamento offre inoltre un'alta risoluzione della corsa della traversa. Si tratta di una caratteristica di estrema importanza durante le prove su componenti che richiedono precisione nella corsa o con provini con elevata rigidità e breve corsa.
Il range di alte velocità di prova può essere utilizzato senza restrizione alcuna. Inoltre, sono consentiti carichi di prova fino al 110% del carico nominale della macchina in modo da compensare accessori di prova o afferraggi pesanti.

Elevata rigidità e guida della traversa precisa

Elevata rigidità e guida della traversa precisa
La rigidità del telaio di carico e le ampie superfici di collegamento riducono l'angolo di inclinazione della traversa sotto carico, garantendo in questo modo allineamento e applicazioni di forza al provino precisi. Si tratta di caratteristiche vantaggiose per prove di flessione, compressione, precisione su componenti,... e molte altre.

Design del telaio di carico moderno e di alta qualità

Grazie alla sua modularità di dimensione, la macchina di prova a due aree garantisce un utilizzo ottimale delle sue potenzialità, riducendo tempo e costi.
La notevole profondità dell'area di prova consente l'uso di dispositivi più grandi e permette di testare componenti importanti, supportati in modo ottimale dalla traversa base allargata.
Il nuovo profilo utilizzato per le macchine di prova materiali zwickiLine è dotato di sei scanalature o fessure regolabili per il montaggio personalizzato di dispositivi di sicurezza, accessori, ecc.
La macchina di prova zwickiLine può essere azionata con orientamento verticale o orizzontale, a seconda delle esigenze e può essere ruotata di 180° in orizzontale.

Dispositivo di sicurezza moderno

Dispositivo di sicurezza moderno
Interblocco elettrico e blocco meccanico, ampia area di lavoro, design trasparente ed eccellente accessibilità, sono le caratteristiche del dispositivo di sicurezza conforme CE che protegge l'operatore dai frammenti di campioni volanti e da altri pericoli.

Accessori flessibili

Accessori flessibili

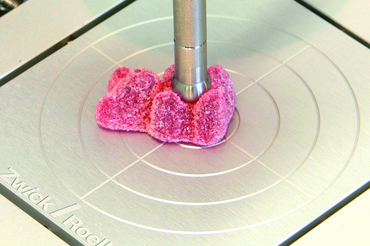

Grazie alla vasta gamma di accessori flessibili, la macchina zwickiLine può essere utilizzata per test su plastiche, elastomeri, metalli, compositi, carta, cartone, tessuti, schiume, prodotti alimentari e componenti della tecnologia medicale e dell'industria farmaceutica. La notevole profondità dell'area di prova consente l'uso di dispositivi più grandi e permette di testare componenti importanti, supportati in modo ottimale dalla traversa base allargata.

Sicurezza per l'intero sistema di prova

Sicurezza per l'intero sistema di prova
Il massimo livello di sicurezza, ottenuto con il circuito di sicurezza a due canali, comprende il fine corsa della traversa, l'interruttore drive-Off, la funzione di blocco motore e l'interruttore relativo alla modalità di funzionamento. Nel circuito di sicurezza sono integrati anche i relativi accessori. Il dispositivo di sicurezza conforme CE con interblocco elettrico e blocco meccanico impedisce qualsiasi interferenze con la macchina durante la prova.

testcontrol-tc-ii-horizontal-pneumatic-grip-type-8297-films-fo

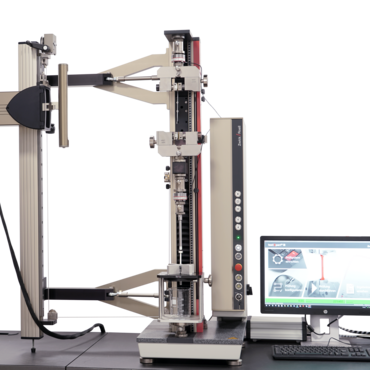

Allineamento variabile dell’asse di prova

Prove ergonomiche e veloci. La macchina di prova zwickiLine può essere azionata con orientamento verticale o orizzontale, a seconda delle esigenze, e può essere ruotata di 180° in orizzontale. Sono inclusi gli elementi livellanti per l'installazione separata dell'elettronica della macchina.

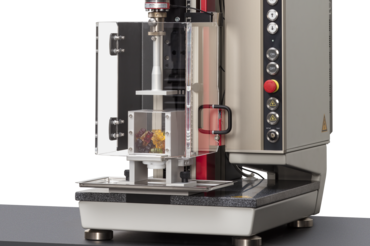

zwickiLine in camera bianca

Per i test sui materiali nelle camere bianche di classe 5 e 6, tutti i requisiti sono soddisfatti in un range di forza tra 0,5 e 2,5 kN.

Scopri di più

Macchine di prova da tavolo, descrizione tecnica

In base al modello, zwickiLine è disponibile con velocità di prova da 0.0005 a 3000 mm/min. La velocità della macchina di prova è indipendente dal carico di prova. La posizione, la forza e il controllo della deformazione possono essere selezionati secondo le tue esigenze.
Il range di alte velocità di prova può essere utilizzato senza alcuna limitazione. Inoltre, sono consentiti carichi di prova fino al 110% del carico nominale della macchina, in modo da compensare accessori di prova o afferraggi pesanti.
zwickiLine è disponibile per carichi di prova da 500N a 5kN e con un’altezza dell’area di prova compresa tra 565 mm e 1365 mm.
zwickiLine può essere utilizzata con PC standard o con laptop e non richiede ulteriori schede aggiuntive.
Grazie al suo peso ridotto e ingombro minimo si inserisce perfettamente in qualsiasi laboratorio.

Proprietà in accordo alla forza

Tipo	Z0.5 TS	Z0.5 TN	Z0.5 TH
N° item	058992	058993	058996
Carico di prova F_max	0,5	0,5	0,5	kN
Area di prova
Altezza , P_min…P_max (senza codolo di montaggio)
Traversa mobile con angolo verso l'alto	235... 565¹	235... 1065¹	235... 1365¹	mm
Traversa mobile con angolo verso il basso	90... 420	90... 920	90... 1220	mm
Profondità	105	105	105	mm
Larghezza	nessuna limitazione	nessuna limitazione	nessuna limitazione
Corsa s della traversa mobile, max	E = somma delle dimensioni di installazione di tutti i dispositivi di prova (cella di carico, afferraggi, tool, codoli)
se E < Pmin	P_max - P_min	P_max - P_min	P_max - P_min
se E > Pmin	P_max - E	P_max - E	P_max - E
Telaio della macchina
Dimensioni
Altezza senza traversa superiore	789²	1289²	1589²	mm
Larghezza	408³	408³	408³	mm
Larghezza con elettronica macchina	411³	411³	411³	mm
Profondità	480³	480³	480³	mm
Profondità con elettronica macchina	622³	622³	622³	mm
Peso
Con elettronica macchina, circa	68	76	81	kg
Livello rumore medio a v_max misurato a 1 m di distanza dalla parte frontale della macchina	61	61	61	dB(A)
Drive system
Velocità traversa v_min ... v_max	0,0005... 2000⁴ (opzionale 3.000)⁵	0,0005... 2000⁴ (opzionale 3.000)⁵	0,0005... 2000⁴ (opzionale 3.000)⁵	mm/min
Risoluzione spostamento drive	0,0830	0,0830	0,0830	μm

Altezza area di prova senza accessori
La dimensione aumenta di 9 mm con l'opzione traversa aggiuntiva (traversa superiore)
Con opzione “base grande”: larghezza 583 mm, larghezza con elettronica macchina 585 mm, profondità 565 mm, profondità con elettronica macchina 707 mm.
Valori validi per le macchine con porta di sicurezza chiusa e protezione di sicurezza chiusa in modalità automatica e per le macchine senza dispositivo di sicurezza e/o protezione di sicurezza. Per le macchine con la porta di sicurezza e/o protezione di sicurezza aperte, la velocità è ridotta a 600 mm/min.
La velocità può essere aumentata a 3.000 mm/min (opzionalmente).

Tipo	Z1.0 TS	Z1.0 TN	Z1.0 TH
N° item	058997	058998	058999
Carico di prova F_max	1	1	1	kN
Area di prova
Altezza , P_min…P_max (senza codolo di montaggio)
Traversa mobile con angolo verso l'alto	235... 565¹	235... 1065¹	235... 1365¹	mm
Traversa mobile con angolo verso il basso	90... 420	90... 920	90... 1220	mm
Profondità	105	105	105	mm
Larghezza	nessuna limitazione	nessuna limitazione	nessuna limitazione
Corsa s della traversa mobile, max	E = somma delle dimensioni di installazione di tutti i dispositivi di prova (cella di carico, afferraggi, tool, codoli)
se E < Pmin	P_max - P_min	P_max - P_min	P_max - P_min
se E > Pmin	P_max - E	P_max - E	P_max - E
Telaio della macchina
Dimensioni
Altezza senza traversa superiore	789²	1289²	1589²	mm
Larghezza	408³	408³	408³	mm
Larghezza con elettronica macchina	411³	411³	411³	mm
Profondità	480³	480³	480³	mm
Profondità con elettronica macchina	622³	622³	622³	mm
Peso
Con elettronica macchina, circa	68	76	81	kg
Livello rumore medio a v_max misurato a 1 m di distanza dalla parte frontale della macchina	55	55	55	dB(A)
Drive system
Velocità traversa v_min ... v_max	0,0005... 2000⁴	0,0005... 2000⁴	0,0005... 2000⁴	mm/min
Risoluzione spostamento drive	0,0554	0,0554	0,0554	μm

Altezza area di prova senza accessori
La dimensione aumenta di 9 mm con l'opzione traversa aggiuntiva (traversa superiore)
Con opzione “base grande”: larghezza 583 mm, larghezza con elettronica macchina 585 mm, profondità 565 mm, profondità con elettronica macchina 707 mm.
Valori validi per le macchine con porta di sicurezza chiusa e protezione di sicurezza chiusa in modalità automatica e per le macchine senza dispositivo di sicurezza e/o protezione di sicurezza. Per le macchine con la porta di sicurezza e/o protezione di sicurezza aperte, la velocità è ridotta a 600 mm/min.

Tipo	Z2.5 TS	Z2.5 TN	Z2.5 TH
N° item	059001	059003	059004
Carico di prova F_max	2,5	2,5	2,5	kN
Area di prova
Altezza , P_min…P_max (senza codolo di montaggio)
Traversa mobile con angolo verso l'alto	235... 565¹	235... 1065¹	235... 1365¹	mm
Traversa mobile con angolo verso il basso	90... 420	90... 920	90... 1220	mm
Profondità	105	105	105	mm
Larghezza	nessuna limitazione	nessuna limitazione	nessuna limitazione
Corsa s della traversa mobile, max	E = somma delle dimensioni di installazione di tutti i dispositivi di prova (cella di carico, afferraggi, tool, codoli)
se E < Pmin	P_max - P_min	P_max - P_min	P_max - P_min
se E > Pmin	P_max - E	P_max - E	P_max - E
Telaio della macchina
Dimensioni
Altezza senza traversa superiore	789²	1289²	1589²	mm
Larghezza	408³	408³	408³	mm
Larghezza con elettronica macchina	411³	411³	411³	mm
Profondità	480³	480³	480³	mm
Profondità con elettronica macchina	622³	622³	622³	mm
Peso
Con elettronica macchina, circa	68	76	81	kg
Livello rumore medio a v_max misurato a 1 m di distanza dalla parte frontale della macchina	55	55	55	dB(A)
Drive system
Velocità traversa v_min ... v_max	0,0005... 1000⁴	0,0005... 1000⁴	0,0005... 1000⁴	mm/min
Risoluzione spostamento drive	0,0277	0,0277	0,0277	μm

Altezza area di prova senza accessori
La dimensione aumenta di 9 mm con l'opzione traversa aggiuntiva (traversa superiore)
Con opzione “base grande”: larghezza 583 mm, larghezza con elettronica macchina 585 mm, profondità 565 mm, profondità con elettronica macchina 707 mm.
Valori validi per le macchine con porta di sicurezza chiusa e protezione di sicurezza chiusa in modalità automatica e per le macchine senza dispositivo di sicurezza e/o protezione di sicurezza. Per le macchine con la porta di sicurezza e/o protezione di sicurezza aperte, la velocità è ridotta a 600 mm/min.

Tipo	Z5.0 TS	Z5.0 TN	Z5.0 TH
N° item	059005	059006	059007
Carico di prova F_max	5	5	5	kN
Area di prova
Altezza , P_min…P_max (senza codolo di montaggio)
Traversa mobile con angolo verso l'alto	365... 540¹	365... 1040¹	365... 1340¹	mm
Traversa mobile con angolo verso il basso	125... 300	125... 800	125... 1100	mm
Profondità	105	105	105	mm
Larghezza	nessuna limitazione	nessuna limitazione	nessuna limitazione
Corsa s della traversa mobile, max	E = somma delle dimensioni di installazione di tutti i dispositivi di prova (cella di carico, afferraggi, tool, codoli)
se E < Pmin	P_max - P_min	P_max - P_min	P_max - P_min
se E > Pmin	P_max - E	P_max - E	P_max - E
Telaio della macchina
Dimensioni
Altezza senza traversa superiore	789²	1289²	1589²	mm
Larghezza	408³	408³	408³	mm
Larghezza con elettronica macchina	411³	411³	411³	mm
Profondità	480³	480³	480³	mm
Profondità con elettronica macchina	622³	622³	622³	mm
Peso
Con elettronica macchina, circa	70	78	83	kg
Livello rumore medio a v_max misurato a 1 m di distanza dalla parte frontale della macchina	55	55	55	dB(A)
Drive system
Velocità traversa v_min ... v_max	0,0005... 600	0,0005... 600	0,0005... 600	mm/min
Risoluzione spostamento drive	0,0168	0,0168	0,0168	μm

Altezza area di prova senza accessori
La dimensione aumenta di 9 mm con l'opzione traversa aggiuntiva (traversa superiore)
Con opzione “base grande”: larghezza 583 mm, larghezza con elettronica macchina 585 mm, profondità 565 mm, profondità con elettronica macchina 707 mm.
