Macchina di prova ad alta velocità HTM

Carico di prova

25 kN - 160 kN
12 m/s - 20 m/s

Tipo di prova

Prove di trazione ad alta velocità
Prove di punzonatura

Normative

ISO 6603-2
ASTM D3763-02
ISO26203-2
SEP 1230
ESIS P7-00

Descrizione Video Vantaggi Descrizione tecnica Accessori

Alta velocità di deformazione e simulazione dell’urto

Con le macchine di prova ad alta velocità servoidrauliche della serie HTM, possono essere determinati i valori caratteristici dipendenti dalla deformazione in un ampio intervallo di velocità. Queste macchine sono utilizzate in particolare per i test di punzonatura, i test di trazione ad alta velocità, i test di peel e di shear ad alta velocità. In combinazione con una piattaforma T-slot, è possibile eseguire prove di crash sui componenti.

La serie HTM è disponibile in diverse versioni con carichi di prova massimi da 25 kN, 50 kN, 80 kN o 160 kN.

Il comportamento alla frattura di molti materiali dipende da diversi fattori, tra cui la velocità del carico applicato. Per il calcolo numerico della sicurezza dell'urto sono necessari una serie di dati ed equazioni importanti. Con una velocità massima del pistone di 20 m/sec, le macchine di prova ad alta velocità possono essere utilizzate per la simulazione degli urti. Per ogni test, è possibile scegliere una velocità compresa in un ampio intervallo, partendo da una velocità molto bassa e arrivando alla velocità massima.

Le macchine ad alta velocità con tutti i relativi componenti, abbinati e integrati, inclusi la centralina idraulica, il telaio di prova con l'attuatore ad alta velocità, il dispositivo di sicurezza, la veloce elettronica di misura e controllo testControl con PC e il software di prova testXpert, formano un sistema di prova completo.

Macchine di prova ad alta velocità

Con la macchina di prova per elevate velocità di deformazione, è possibile eseguire prove di trazione ad alta velocità fino a 1.000 °C.

Vantaggi e caratteristiche

Telaio di carico

Telaio di carico estremamente rigido, progettato per picchi di impulsi elevati derivanti da prove con velocità di deformazione importanti.

Software di prova

Il nostro software di prova testXpert ti offre una piattaforma software che mantiene un layout coerente in ogni fase, dalla definizione del test alla valutazione.

Misurazione della deformazione

Facile integrazione degli estensimetri ottici.

Installazione

Grazie al montaggio su molle pneumatiche, la macchina può essere installata praticamente ovunque.

Descrizione tecnica

Macchina di prova per alte velocità di deformazione HTM 2512 — Macchine di prova ad alta velocità a confronto

Macchina di prova per alte velocità di deformazione HTM 5020 — Macchine di prova ad alta velocità a confronto

	HTM 2512	HTM 5020	HTM 8020	HTM 16020
Forza	25 kN	50 kN	80 kN	160 kN
Velocità del pistone, max	12 m/s	20 m/s	20 m/s	20 m/s
Installazione attuatore di prova	Traversa inferiore	Traversa superiore	Traversa superiore	Traversa superiore
Piattaforma T-slot	No	Opzione:	Opzione:	Sì
Applicazioni tipiche	Materie plastiche (polimeri, poliuretani)	Materie plastiche Provini in metallo (per es. pannelli della carrozzeria) Compositi rinforzati con fibre Componenti	Materie plastiche Metalli (per es. pannelli della carrozzeria) Compositi rinforzati con fibre Componenti	Metalli Componenti Cinghie

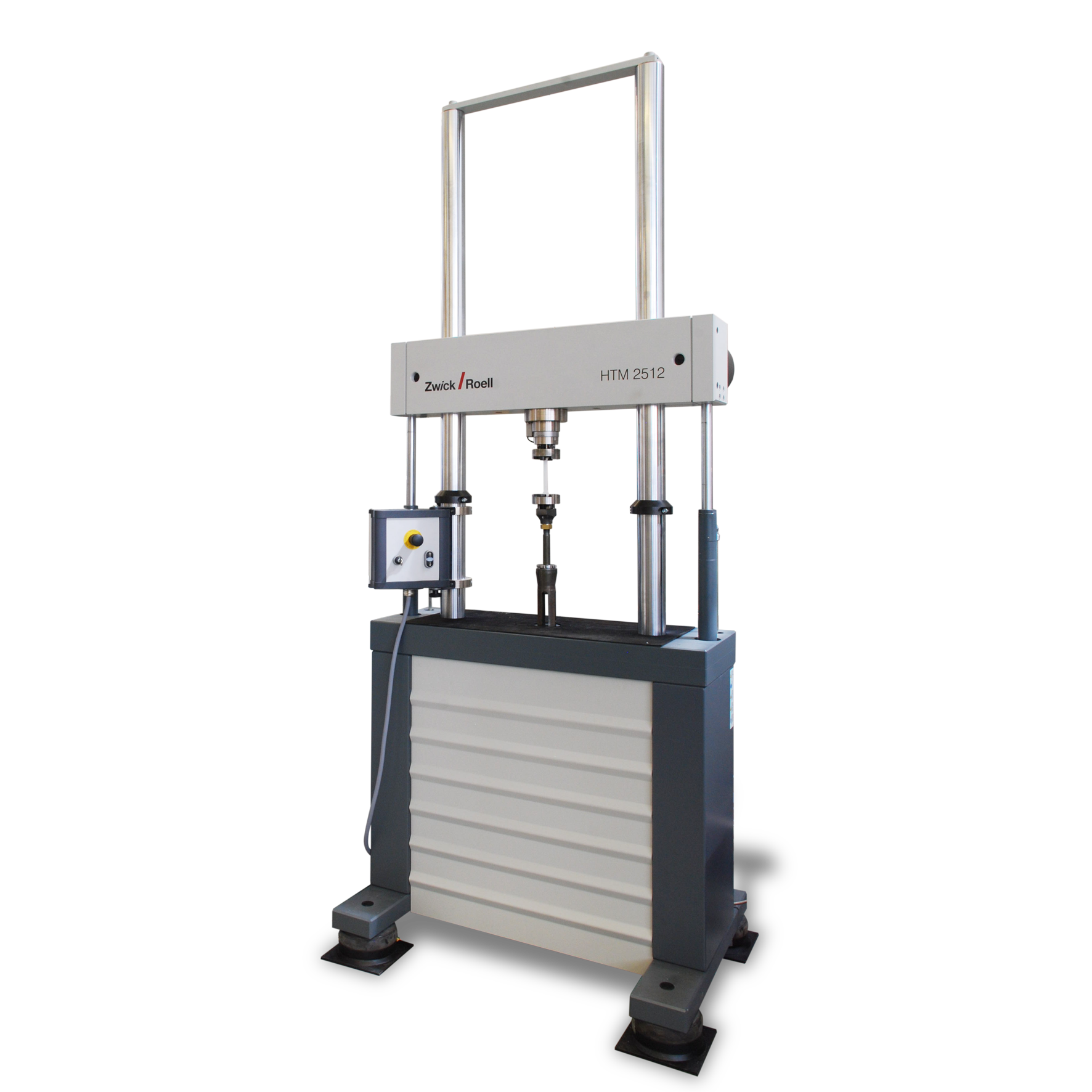

Tipo HTM	2512
Forza nominale	25	kN
Carico di prova F_max in trazione/compressione	25	kN
Velocità del pistone	12/0,001	max/min m/s
Corsa del pistone
Totale	300	mm
Utilizzabile	250	mm
Corsa del pistone totale	250	mm
Imbottitura finale	2x25	mm
Corsa effettiva	200	mm
Pressione nominale	280	bar
Design attuatore	Attuatore a doppia asta
Misurazione forza	Piezoelettrica
Misurazione spostamento	Incrementale
Dimensioni ¹
A - Altezza telaio di prova	2665	mm
A_K - misure di inclinazione per installazione	2850	mm
Larghezza max del telaio di prova	1090	mm
Profondità max del telaio di prova	750	mm
D - Distanza tra le colonne	565	mm
E - Diametro colonna	80	mm
F- Altezza bordo superiore della traversa inferiore	1000	mm
G - altezza max area di prova	1370	mm
J - range spostamento traversa	1000	mm
Peso	1600	kg
N° item
Telaio di carico HTM 2512	046216
Attuatore HTM 2512	014113
Dispositivo di sicurezza HTM2512	1014336
Dispositivo di sicurezza HTM 2512 (per TEE)	031189
Accessori richiesti²
Unità di distribuzione idraulica HTM A-I	072573
Pompa perdita olio	924785

Dimensioni senza dispositivo di sicurezza:
La macchina può essere collegata ad un impianto idraulico centrale con fornitura da 280 bar o a una centralina idraulica dedicata.

Descrizione	Valore
Tipo HTM	5020
Forza nominale	50	kN
Velocità del pistone	20 / 0,001	max/min m/s
Corsa del pistone totale	350	mm
Imbottitura finale	2x50	mm
Corsa effettiva	250	mm
Pressione nominale	280	bar
Design attuatore	Attuatore a doppia asta con cuscinetti idrostatici
Misurazione forza	Piezoelettrica
Misurazione spostamento	digitale
Dimensioni ¹
A - Altezza telaio di prova	3000	mm
A_K - misure di inclinazione per installazione	3160	mm
A_G350 - Altezza totale con attuatore	3990	mm
B - Larghezza max del telaio di prova	1200	mm
C – Profondità max del telaio di prova	1130	mm
D - Distanza tra le colonne	670	mm
E - Diametro colonna	100	mm
F- Altezza bordo superiore della traversa inferiore	890	mm
G - altezza max area di prova	1705	mm
H - Altezza di lavoro max area di prova	1670	mm
J - range spostamento traversa	1150	mm
Peso con piattaforma T-slot	2900	kg
N° item
Telaio di carico HMT con piattaforma T-slot	028320
Attuatore HTM	009522
Dispositivo di sicurezza HTM	935683
Dispositivo di sicurezza HTM (per dispositivo di condizionamento della temperatura)	041059
Accessori richiesti²
Unità di distribuzione idraulica HTM B-I con supporto del tubo	072574
Pompa perdita olio	924785

Dimensioni senza dispositivo di sicurezza:
La macchina può essere collegata ad un impianto idraulico centrale con fornitura da 280 bar o a una centralina idraulica dedicata.

Descrizione	Valore

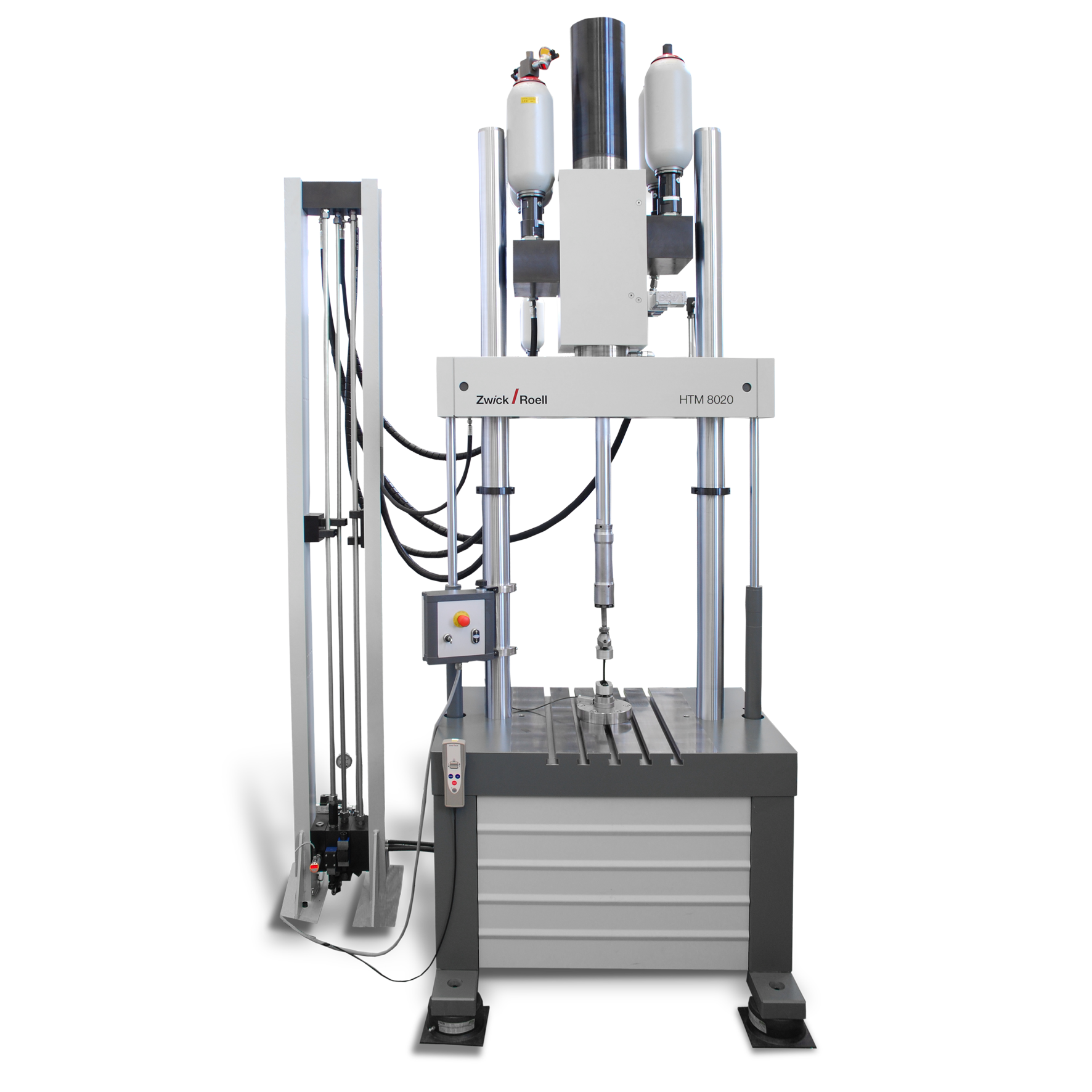

Tipo HTM	8020
Forza nominale	80	kN
Velocità del pistone	20 / 0,001	max/min m/s
Corsa del pistone totale	350	mm
Imbottitura finale	2x50	mm
Corsa effettiva	250	mm
Pressione nominale	280	bar
Design attuatore	Attuatore a doppia asta con cuscinetti idrostatici
Misurazione forza	Piezoelettrica
Misurazione spostamento	digitale
Dimensioni ¹
A - Altezza telaio di prova	3000	mm
A_K - misure di inclinazione per installazione	3160	mm
A_G350 - Altezza totale con attuatore	3990	mm
B - Larghezza max del telaio di prova	1200	mm
C – Profondità max del telaio di prova	1130	mm
D - Distanza tra le colonne	670	mm
E - Diametro colonna	100	mm
F- Altezza bordo superiore della traversa inferiore	890	mm
G - altezza max area di prova	1705	mm
H - Altezza di lavoro max area di prova	1670	mm
J - range spostamento traversa	1150	mm
Peso con piattaforma T-slot	3000	kg
N° item
Telaio di carico HMT con piattaforma T-slot	1038693
Attuatore HTM	022354
Dispositivo di sicurezza HTM	022356
Dispositivo di sicurezza HTM (per dispositivo di condizionamento della temperatura)	041059
Accessori richiesti²
Unità di distribuzione idraulica HTM B-I con supporto del tubo	072574
Pompa perdita olio	924785

Dimensioni senza dispositivo di sicurezza:
La macchina può essere collegata ad un impianto idraulico centrale con fornitura da 280 bar o a una centralina idraulica dedicata.

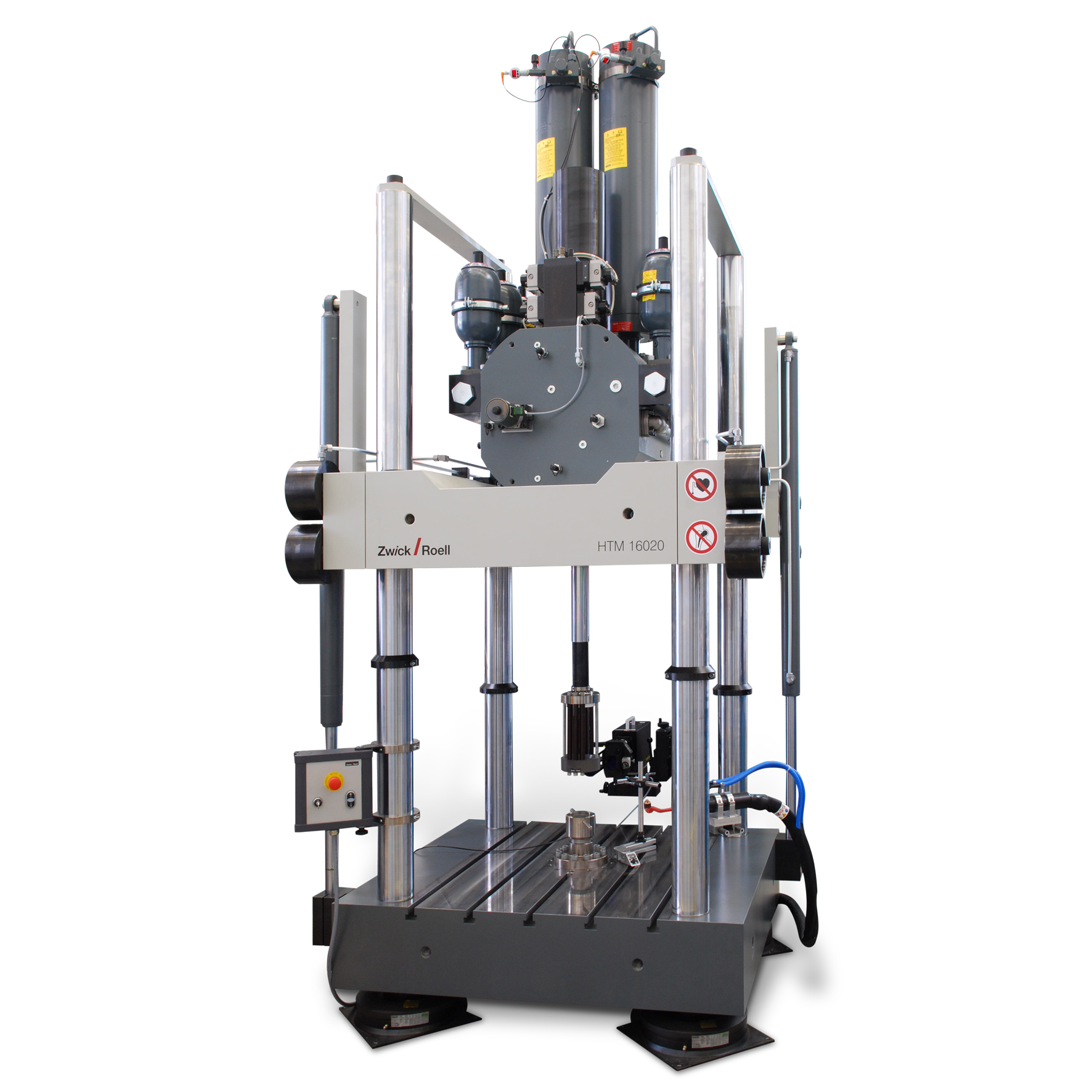

Tipo HTM	16020
Forza nominale, statica	160	kN
Velocità del pistone	20 / 0,001	max/min m/s
Corsa del pistone totale	400	mm
Imbottitura finale	2 x 50	mm
Corsa effettiva	300	mm
Pressione nominale	280	bar
Design attuatore	Attuatore a doppia asta
Misurazione forza	Piezoelettrica
Misurazione spostamento	Incrementale
T-slot	Secondo DIN650-22H8, spaziatura 200 mm
Dimensioni ¹
A - altezza max telaio di prova	2793	mm
A_K - misure di inclinazione per installazione	3552	mm
A_G400 - Altezza totale con attuatore	4264	mm
Larghezza max del telaio di prova	1560	mm
Profondità max del telaio di prova	1353	mm
D - Distanza tra le colonne	880	mm
E - Diametro colonna	120	mm
F- Altezza bordo superiore della traversa inferiore	432	mm
G - altezza max area di prova	1800	mm
H - Altezza di lavoro max area di prova	1718	mm
J - range spostamento traversa	1200	mm
Peso con attuatore	13000	kg
N° item
Telaio di carico HMT con piattaforma T-slot	026388
Attuatore HTM	026390
Dispositivo di sicurezza HTM	026392
Accessori richiesti²
Unità di distribuzione idraulica HTM B-II con supporto del tubo	072577
Pompa perdita olio	924785

Dimensioni senza dispositivo di sicurezza e staffe tubo
La macchina può essere collegata ad un impianto idraulico centrale con fornitura da 280 bar o a una centralina idraulica dedicata.

Hai domande o curiosità sui nostri prodotti?

Contatta i nostri esperti.
Saranno lieti di aiutarti!

Contattaci

Dispositivi per le prove di punzonatura e le prove di trazione ad alta velocità

Dispositivo per prove di punzonatura

Dispositivo per prove di trazione ad alta velocità su materie plastiche

Dispositivo per prove di trazione ad alta velocità su metalli

Ulteriori macchine di prova per i test di impatto

Prove frequenti

Le macchine di prova ad alta velocità HTM sono utilizzate in particolare per i test di punzonatura, i test di trazione ad alta velocità e i test di peel e di shear ad alta velocità. Inoltre, sono particolarmente adatte per la determinazione del comportamento del materiale sottoposto al carico di rottura. La velocità del pistone pari a 20 m/s (72 km/h) è superiore ai 64 km/h usati nei test di impatto frontale contro ostacolo Euro-NCAP.

Prove di trazione ad alta velocità

Durante le prove di trazione ad alta velocità, i provini piatti vengono testati con velocità di applicazione del carico molto elevate, fino a 20 m/s.

vai a Prove di trazione ad alta velocità

Prove di punzonatura secondo ISO 6603-2, ISO 7765-2, ASTM 3763

Prove di punzonatura su piastre

In un test di perforazione, la forza d'impatto di un polimero viene determinata con tassi di deformazione elevato e stress multiassiale.

vai a Prove di punzonatura su piastre
