최대 +2,000°C의 크리프 시험

Kappa 크리프 시험기용 액세서리 다운로드
온도 범위
  • -80 ~ +2000°C
부품
  • 온도 챔버
  • 퍼니스
  • 진공 챔버
  • 유도 가열
  • 온도 제어
  • 시편 온도 측정장치
  • 신율계
  • 하중 스트링
장점
  • 정확한 온도
  • 신뢰할 수 있는 변형률 측정
  • 확실한 시편 그립

크리프 시험의 다양한 환경 조건에 맞는 광범위한 모듈식 액세서리 선택 범위

크리프 시험의 다양한 응용 분야 및 환경 조건에서 사용하기 위해 ZwickRoell은 최대 +2,000°C의 Kappa 크리프 시험기용 모듈식 액세서리를 다양하게 제공합니다. 가열 시스템, 정밀 온도 제어, 적절한 열전대, 하중 스트링 및 조절식 신율계를 최적으로 조합하는 것이 크리프 시험에서 신뢰할 수 있는 시험 결과를 얻기 위한 기본입니다.

Kappa 시리즈에 사용할 수 있는 액세서리 개요를 살펴보고 어떤 것을 선택해야 할지 엔지니어와 상의하세요.

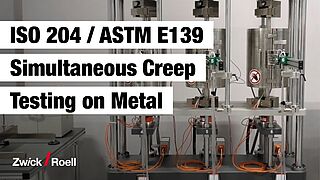

금속 크리프 동시 시험

공간을 절약하는 크리프 시험 솔루션을 이용하면 최대 1,200°C에서 ISO 204 및 ASTM E139에 따라 금속 시편 3개의 크리프 강도를 동시에 시험할 수 있습니다. 이 솔루션은 공간이 부족한 소규모 시험실에 적합합니다.

크리프 시험용 액세서리

가열 시스템
만능 3존 퍼니스 컨트롤러
시편 온도 측정장치
최대 +1,500°C의 시험용 하중 스트링
비접촉식 신율계
접촉식 신율계

가열 시스템

크리프 시험 시스템의 경우 다양한 표준 및 고객 요구사항을 충족하는 광범위한 가열 시스템을 사용할 수 있습니다. 가능한 대안을 살펴보겠습니다.

  • 최대 +1,200°C의 3존 퍼니스
  • 최대 +1,500°C의 3존 퍼니스
  • 최대 +1,200°C의 짧은 퍼니스
  • 최대 1,200°C의 유도 가열 시스템
  • 최대 +2,000°C의 진공 및 불활성 가스 환경용 챔버
  • 최대 +250°C의 온도 챔버
만능 3존 퍼니스 컨트롤러

만능 3존 퍼니스 컨트롤러

더 넓은 온도 범위에서 크리프 시험을 하려면 전체 시험 기간 동안 시편에 맞게 정확하게 온도를 제어하는 것이 중요합니다. ZwickRoell이 개발하고 수년 동안 입증된 온도 컨트롤러를 이용하면 모든 시험에서 시편의 정밀하고, 재현 가능하며, 사용자의 영향을 받지 않는 온도 제어가 보장됩니다. 만능 3존 퍼니스 컨트롤러는 DIN EN ISO 204, DIN EN ISO 6892-2, ASTM E139, ASTM E21와 같은 현행 국제 시험 표준의 모든 요구사항을 충족합니다.

시편 온도 측정장치

ZwickRoell 크리프 시험 시스템에는 시편에서 직접 온도를 측정하기 위한 시편 온도 측정장치가 장착되어 있습니다.

크리프 시험을 위해 일반적으로 최대 3개의 열전대를 사용하며, 이는 시편에 연결됩니다. 열전대를 연결하면 시험 기간 동안 정확한 위치에서 시편 온도를 측정할 수 있습니다.

최대 +1,500°C의 시험용 하중 스트링

ZwickRoell은 고온에서의 크리프 시험을 위해 최대 +1,500°C의 고온 하중 스트링을 제공합니다.

하중 스트링 구성요소:

  • 풀 로드 마운팅
  • 풀 로드
  • 시편 어댑터

고온 하중 스트링은 퍼니스의 고온 시편 어댑터에서 퍼니스 바깥에 있는 풀 로드 마운팅으로 힘을 전달합니다. 더 넓은 온도 범위에서 크리프 시험을 하려면 풀 로드와 시편 어댑터가 특정 열 하중을 견뎌야 합니다. 금속 고온 풀 로드는 최대 +1,200°C에서 사용하기에 적합하고, 세라믹 고온 풀 로드는 최대 +1,500°C에 적합합니다.

비접촉식 신율계

비접촉 측정 기능이 있는 신율계의 다양한 장점은 이런 측면에서 중요한 시편을 사용하는 경우에도 손상 위험 없이 파괴 직전까지 사용할 수 있다는 것입니다. 민감한 시편에는 영향을 미치지 않으며, laserXtens를 사용하면 시간이 많이 드는 시편 표시 작업을 할 필요가 없습니다. 특히 확장된 온도 범위에서는 퍼니스와 온도 챔버로의 접근이 관찰 창으로 인해 막히기 때문에 비접촉식 신율계가 접촉식 신율계 보다 확실히 유리합니다. 횡변형용 추가 측정 축 및 변형률 측정 같은 추가 기능은 비접촉식 측정 시스템만이 제공하는 고유 기능입니다.

비접촉식 신율계의 폭넓은 선택 가운데 ZwickRoell의 엔지니어가 고객의 응용 분야에 맞는 제품을 기꺼이 찾아드립니다.

비접촉식 신율계 videoXtens 1-32 HP/TZ에 대해 자세히 알아보세요.

접촉식 신율계

크리프 시험용 접촉식 신율계는 인장 시험은 물론 압축 및 굴곡 시험에도 사용할 수 있습니다. 이 신율계는 다양한 정확도 등급 및 측정 범위 외에 더 넓은 온도 범위에서도 사용할 수 있습니다. 측면 및 축 부착 신율계 사이에는 차이가 있으며, 이는 크랙 전파 시험과 같은 특수 시험 유형에 적합합니다. 시편 모양에 따라 다양한 센서 암을 사용합니다. 올바른 설계의 회전장치를 사용하면 작동이 쉬워지고 시험을 신속하게 준비할 수 있습니다.

폭넓게 선택할 수 있는 ZwickRoell의 엔지니어가 고객의 응용 분야에 완벽하게 들어맞는 접촉식 신율계를 기꺼이 찾아드립니다.

크리프 시험 분야를 위한 최적의 솔루션을 찾아드립니다. ZwickRoell 전문가에게 부담 없이 문의하세요.

필요한 사항에 대해 기꺼이 상담해 드리겠습니다.

문의하기

관련 제품

다운로드

이름 유형 크기 다운로드
  • 제품 정보: 최대 1,200°C의 고온 퍼니스 PDF 725 KB
  • 제품 정보: 최대 1,200°C의 크리프 시험용 하중 스트링 PDF 1 MB
  • 제품 정보: 최대 1,500°C의 크리프 시험용 하중 스트링 PDF 1,023 KB
  • 제품 정보: 접촉식 고온 신율계 PDF 760 KB
