laserXtens 신율계

표점 마크 없이 접촉하지 않고 높은 수준의 정확도로 완전히 측정하는 이러한 특징들은 laserXtens의 핵심입니다. 특허 받은 laserXtens는 매우 높은 정확도를 기반으로 하며, 높은 수준의 정확도로 측정하고, 다양한 평가 가능성을 제공합니다. 시편 표식이 필요하지 않아 시간이 많이 절약됩니다.

특장점

시편 표식 없는 시험
간단한 사용법
높은 정확도
자동 센터링

시편 표식 없는 시험

시편 표식 없는 시험

  • laserXtens 고유의 기술로 시편 표식이 필요하지 않습니다.
  • 특히 시편 처리량이 많은 경우 시간과 비용이 상당히 절감됩니다.
  • 이러한 장점은 여러 측정 지점 또는 전체 시편 표면을 포함하는 옵션과 함께 사용할 경우 특히 두드러집니다.

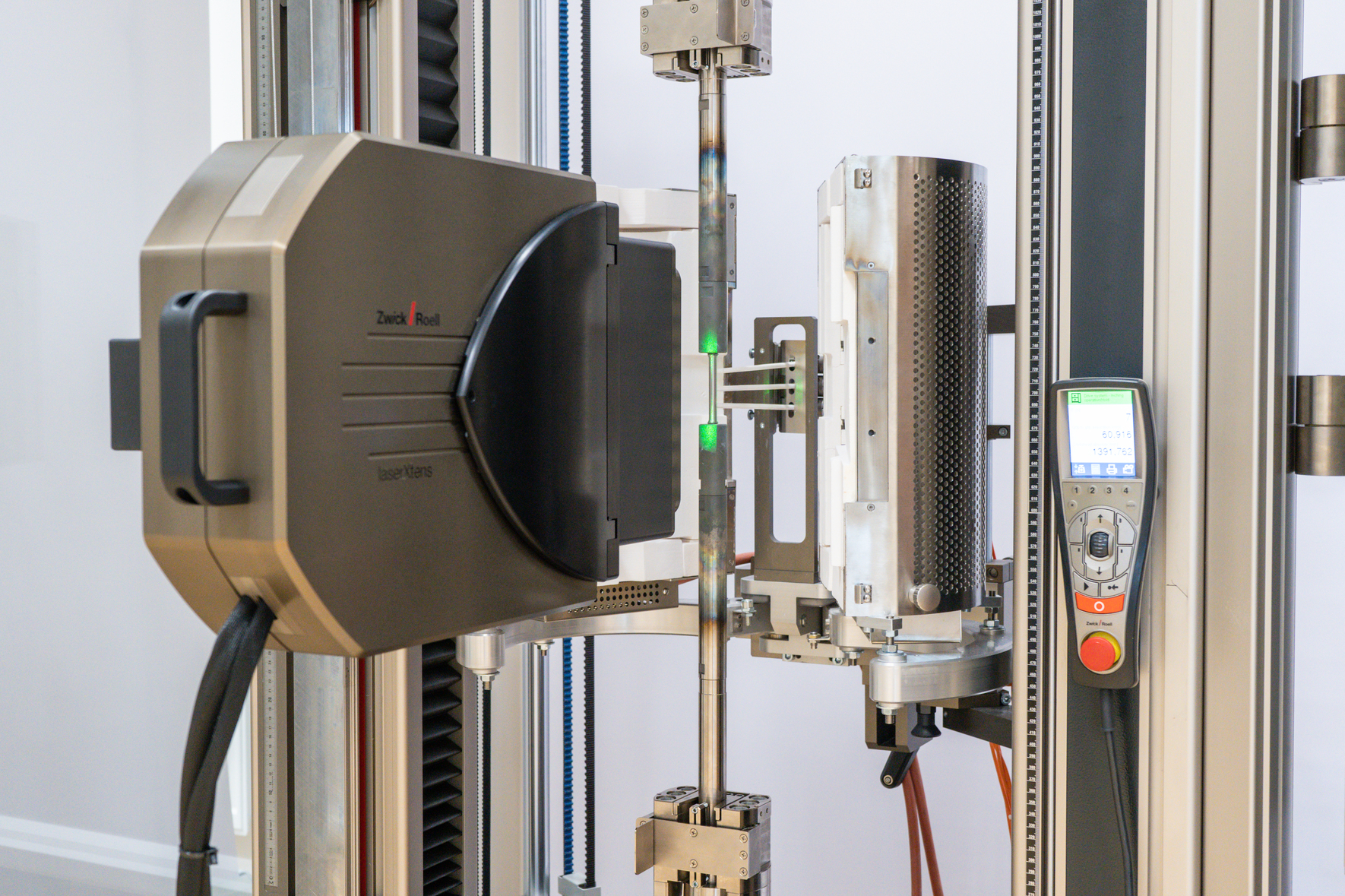

  • 환경 여건상 표점 마크를 적용하기가 정말 어려울 수 있는 온도 챔버에서 사용하기 쉽습니다.
  • 자동 시스템에 이상적 - 수동으로 시편을 준비할 필요가 없습니다.

간단한 사용법

간단한 사용법

  • 조작 불가능: 전체 시스템의 덮개가 나사 잠금식 바니시로 밀폐되어 있기 때문에 임의 조정이 불가능합니다. 이는 신뢰할 수 있는 시험 결과를 위한 중요한 요건입니다.
  • 시편 기준의 간단 정렬: laserXtens는 크로스 헤드와의 연결을 통해 표점 마크 중앙에 정렬됩니다. 높이만 간단히 조정하면 쉽게 수행할 수 있습니다(laserXtens 1-15 HP는 예외).
  • 다양한 시편 두께 보상 및 전단 시편 시험.
  • 시스템이 마모되지 않아 유지보수가 많이 필요하지 않습니다. 사용 수명이 매우 깁니다.

높은 정확도

아주 사소한 부분까지 놓치지 않는 높은 정확도

  • laserXtens는 마이크로 및 매크로 측정 범위에서 높은 정밀도를 보유합니다.
  • ZwickRoell 신율계는 요구사항 이상의 성능을 갖췄으며, 전체 측정 범위에 걸쳐 정확도 등급 0.5, ISO 9513에 따라 교정됩니다.
  • 빠르면 20µm부터 첫 번째 교정 지점으로 하여 ISO 9513에 따른 정확도 등급 0.5로 교정됩니다.
  • 산업용 카메라와 고품질 저왜곡 렌즈.
  • 폭/직경 1mm 시편부터 시험이 가능합니다. 소형 시편도 사전 시험 이후에 시험할 수 있습니다.
  • 접촉식 신율계나 순수 비디오 기기와 달리 videoXtens HP/TZ는 짧은 시편(표점 거리 3mm부터)을 높은 정확도로 측정할 수 있습니다.
  • 안정적인 저진동 마운팅 암으로 장착한 신율계.
  • 하우징은 먼지와 오물 방지를 비롯해 부품의 우발적인 조절력 상실도 방지합니다.
  • 모든 측정 채널의 정확한 동기화.
  • 터널은 기류 같은 환경 영향을 최소화합니다.

자동 센터링

자동 센터링 기능으로 측정 거리와 측정 정확도가 높습니다.

  • laserXtens는 크로스 헤드와의 연결을 통해 크로스 헤드 속도의 절반 속도로 추적을 하므로 자동으로 시험 작업에 계속 집중할 수 있고, 측정 범위를 최적으로 활용할 수 있습니다.
  • 이를 통해 표점 마크가 이미지 내에서 덜 움직이고 (더욱 정확한) 렌즈 중앙에서 포착되기 때문에 시스템 정확도가 높아집니다.

소프트웨어 옵션

Test Re-Run
변형률 분포
비디오 녹화
2D 도트 매트릭스
두 번째 측정축 옵션
굴절 측정

Test Re-Run

Test Re-Run 모듈 옵션을 이용하면 다른 초기 표점 거리(표시가 여러 개 있는 경우)를 사용하여 시험 중 기록된 이미지 시리즈를 바탕으로 변형률을 차후에 재계산 할 수 있습니다. 이는 특히 예를 들어 다양한 위치에서 국소 변형률을 평가해야 할 때나 원래 초기 표점 거리 밖에서 시편 네킹이 발생했을 때 표준 인장 시험에서 부품 물성시험에 유리합니다.

재계산한 변형률은 당연히 testXpert 시험 소프트웨어를 통해 다른 측정값과 차후에 동기화할 수 있습니다.

변형률 분포

번형률 분포 옵션으로 시편 표점 거리를 따라 여러 측정 지점에서 국소 변형률을 측정할 수 있습니다. 이러한 기능은 testXpert의 채널로 제공됩니다. 시험 중.최대 16개의 측정 위치가 자동으로 인식되고 평가됩니다. 이 옵션을 통해 (ISO 6892-1, 부록 I에 따라) 네킹 주변의 초기 표점 거리를 자동으로 실시간 대칭 조정할 수 있습니다.

비디오 녹화

비디오 녹화란 시험을 녹화하는 기능입니다(소급 재계산 없음). 녹화는 측정된 곡선과 동기화되기 때문에 시험을 뒤로 돌려 볼 수 있습니다. 녹화와 동기화가 완전히 videoXtens 시스템을 통해 이루어지기 때문에 이 옵션에는 하드웨어가 포함되지 않습니다.

2D 도트 매트릭스

이 옵션을 통해 판상 시편 표면에 적용되는 도트를 2차원으로 측정할 수 있습니다. 이를 통해 하중이 가해진 상태에서 국소 변형률과 시편의 불균일성을 측정할 수 있습니다. X 및 Y 좌표와 도트 간 거리를 측정값으로 사용할 수 있습니다.

최대 100개의 측정 도트를 원하는 배열 또는 매트릭스 형태로 측정할 수 있습니다. testXpert III의 디스플레이는 15개 채널로 제한됩니다.

이 옵션에서는 측정에 카메라를 한 대만 사용합니다. 다른 카메라는 사전에 꺼집니다.

두 번째 측정축 옵션

이 옵션에서는 2축 측정을 수행할 수 있습니다. 종변형 외에도 예를 들어 폭 변화 같은 횡변형도 기록할 수 있습니다. 아니면 폭 변화를 단독으로 측정할 수도 있습니다.

횡변형 측정은 다음 두 가지 버전으로 가능합니다.

  • 추가 표식 없이 시편 가장자리에서 직접 측정(r-값 측정에 필요). 이 버전에는 백라이트가 필요합니다.
  • 도트 표시나 스프레이 패턴으로 시편 표면 측정. 이 버전의 경우 입사 조명으로 시편을 비춥니다.

굴절 측정

videoXtens는 굴곡 시험에도 사용할 수 있습니다. 시험의 종류와 시편의 조건 및 성질에 따라 시편 굴절 측정에는 다음 7가지 옵션이 있습니다.

  • 입사 조명을 이용하여 시편 표식을 통해 측정
  • 시편 하단 가장자리의 백라이트를 이용하여 측정
  • 시험 축의 굴절이나 곡선의 다항식 근사 측정

측정 가능한 최대 굴절: videoXtens를 이용하는 경우 FOV에 해당하는 최대 굴절, videoXtens를 이용하는 경우 전체 FOV의 1/3에 해당하는 배열(이 경우 굴절은 카메라 한 대로만 측정).
