스프링 시험기 - 스프링 시험

ZwickRoell은 다양한 스프링 시스템을 위한 특별 스프링 시험기를 제공합니다.

스프링은 가장 중요한 전형적인 구조 요소 중 하나이며 에너지 저장 및 에너지 변환에 사용됩니다. 여기에서 재료의 탄성 특성이 사용됩니다. 스프링이 없으면 설계에 상관없이 기계식 시스템이나 전자기계식 시스템이 작동하지 않습니다. 엔지니어링 스프링의 주요 기능은 다음과 같습니다.

  • 충격 및 진동 흡수
  • 힘의 분산 및 균형
  • 프리텐셔닝 유지
  • 규정된 위치 또는 상태 유지
  • 힘과 모멘트 측정 및 조절

스프링 시험기의 주요 기능:

  • 공차가 매우 작아 스프링 시험에서 최고 수준의 정확도와 반복성 보장
  • 힘이 시험 축 중앙에 가해짐
  • 로드 셀과 로드 프레임의 변형이 보정 곡선을 통해 testXpert III에서 시험 중에 보상됨.

다채널 스프링 시험용 스프링 시험기

다채널 측정 플랫폼을 통해 압축 코일 스프링(밸브 스프링으로 사용하거나 MacPherson 스트러트에서 사용)의 힘 벡터를 측정할 수 있습니다. 표준 시험 시스템에는 스프링 시험기용 6분력 또는 9분력 측정 플랫폼이 장착되어 있습니다. 이를 통해 스프링 교차점과 압축 하중에서 스프링에 하중을 가했을 때 힘 구성요소에서 발생하는 힘을 구체적으로 측정할 수 있습니다. 이러한 물성값은 마찰, 마모, 사용 수명과 같은 품질 속성을 평가하는 데 중요합니다.

나선형 압축 스프링용 단축 스프링 시험기

기술이 빠르게 발전하면서 스프링의 정확성과 내구성에 대한 요구사항이 크게 증가했습니다. 그 결과 치수, 형태, 위치 공차가 그 어느 때보다 작아지고, 시험 기술에 대한 요구사항도 이와 마찬가지로 강화되면서 제조 정확성에 대한 요구가 높아졌습니다.

testControl II 전자장치가 장착되어 있는 zwickiLine(단일 칼럼 시험기)은 정밀 스프링 압축 시험 장비와 함께 정밀 스프링 시험기로 사용하기에 매우 적합합니다. 이 장비는 횡하중 저항이 매우 높고 과부하 발생을 방지합니다. 접지된 비자성 압축 시험판의 평행 얼라인먼트는 1μm/10mm이고, 정밀 가이드는 압축 시험판의 정밀 수직 운동만 허용합니다. 횡하중 저항이 있는 매우 견고한 로드 셀 덕분에 스프링의 변형이나 가로 방향력으로 인한 측정 오류는 최소한으로 줄어듭니다.

스트러트 다축 시험용 스프링 시험기

이 용수철 시험 시스템에는 유압 쇽 업소버의 댐핑 특징을 측정하기 위한 시험축이 3개 장착되어 있습니다. 시험기 축이 수직력(휠 하중)을 가합니다. 곡선 조작, 시작 또는 제동 등을 할 때 발생하는 수평력과 비틀림 모멘트는 수평으로 부착된 전자기계 액추에이터토션 드라이브를 통해 발생합니다. 시험축은 개별적 또는 독립적으로 서로 제어할 수 있습니다. 이런 방식으로 횡력과 토크가 있을 때와 없을 때 다양한 축 속도에서의 특성(댐핑 마찰, 점도)을 측정할 수 있습니다.

공압 스프링 시험을 위한 스프링 시험기

공압 스프링용 스프링 시험기 - 다양한 온도에서 시험

스프링 시험기를 이용하여 다양한 온도에서 공압 스프링의 점탄성 성질과 그 피로 성질을 측정합니다. 유정압 원통형 베어링이 있는 서보유압 시험기가 기초가 됩니다. 특수 압축 장치(T-슬롯 플레이트에 장착)를 이용하여 종류와 크기가 다양한 공압 스프링을 장착할 수 있습니다. 이 고정장치에는 공압 스프링 직경을 측정하기 위한 측정 변환기도 2개 장착되어 있습니다. 전체 고정장치를 -80 ~ +250°C의 온도 범위에서 이동식 온도 챔버에 삽입할 수 있습니다.

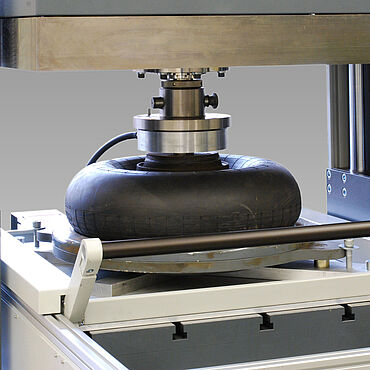

EN 13597에 따른 공압 스프링의 다축 하중

이 스프링 시험기는 공압 스프링의 품질 보증 및 개발을 지원합니다. Fmax 250kN의 바닥 설치형 시험기로 구성됩니다. Fmax 50kN의 추가적 수평 전자기계식 구동장치와 5개의 로드 셀(수직 3개, 수평 2개)이 있는 힘 측정 플랫폼이 장착되어 있습니다. 공압 스프링의 축방향 및 수평 강성 특성은 수직 하중이나 수평 하중 또는 결합 하중에서 측정되며, 다음 채널은 개별적으로 제어할 수 있습니다.

  • 힘과 이동, 수직
  • 힘과 이동, 수평
  • 공기 또는 액체 내부 압력

시편을 쉽게 삽입하기 위해 스프링 시험기에는 시편을 스프링 시험기로 미는 데 사용할 수 있는 로딩 테이블이 장착되어 있습니다.

서보유압 시험기를 이용한 스프링 피로 시험/반복 시험

HA100 서보유압 시험기를 이용한 스프링 피로 시험
