서보유압 시험기

서보 유압식 재료 물성시험기는 유압 파워를 발생시키는 장치 (유압 파워 장치), 유압 액추에이터, 측정·제어·조절 시스템으로 구성됩니다.

유압 파워 팩은 액추에이터를 구동하는 데 필요한 압력을 생성하고 유량은 서보 밸브로 조절합니다. 액추에이터는 유압을 기계적 운동으로 전환하고, 시험 절차 중에 힘, 회전력, 변형, 속도를 정밀하게 조절합니다. 발생하는 하중이나 변형은 센서로 기록하고 측정, 제어, 조절 시스템을 이용하여 저장 및 표시합니다.

유정압 시험 액추에이터는 역동성과 사용 수명을 최대화하기 위해 설계된 서보 유압식 선형 드라이브이며, 동적 및 정적 인장-압축 양방항 하중용 이중 로드 실린더로 적합합니다.

서보 유압식 액추에이터는 부품 물성시험의 클램핑 필드 등에서 싱글 시험 액추에이터로 사용하거나 재료 물성시험용 시험 프레임의 기계 액추에이터로 사용합니다.

서보 유압식 액추에이터에는 서보 밸브가 장착되어 있습니다. 서보 밸브는 유압 에너지를 기계적 선형 운동으로 전환합니다. 서보 밸브와 어큐뮬레이터는 시험 액추에이터에 플랜지로 직접 장착되어 있어 동적 범위가 넓습니다. 공칭 작동 압력 옵션은 280bar 또는 210bar입니다.

LH 시리즈 유정압 시험 액추에이터는 원하는 방향으로 자유롭게 사용할 수 있습니다. 시험기는 일반적으로 똑바로 세우거나 매달아 사용하고, 시험대에서는 가로로 눕힐 수도 있습니다.

서보 유압식 시험기는 재료의 피로 강도를 평가하는 데 사용합니다. 재료에 반복 하중을 가하여 사용 수명과 반복되는 응력에서의 거동을 확인합니다. 이는 항공 및 자동사 산업과 같이 응력에 자주 노출되는 부품을 개발하는 것과 관련이 있습니다.

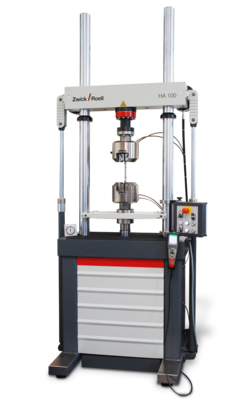

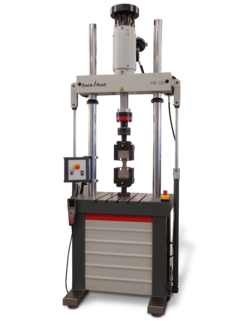

높은 강성이 특징인 ZwickRoell 서보 유압식 시험기의 하중 틀은 피로 시험의 까다로운 요건을 충족하도록 특별히 설계했습니다. 시험 요구사항 및 일상적인 작업의 인체공학적 요건에 따라 시험 액추에이터를 시험 영역 아래 (HA 시리즈) 또는 위 (HB 및 HC 시리즈)에 장착할 수 있습니다.

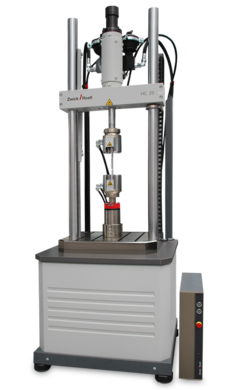

HCT 및 HBT 시리즈 서보 유압식 시험기는 비틀림 복합피로 (인장/비틀림 시험) 측정에 사용됩니다. 이들 시험기는 상부 크로스헤드에 토션 시험 액추에이터가 장착되어 있습니다. HC 및 HB 시리즈 모델은 인장, 압축, 비틀림 하중이 결합된 시험에 사용할 수 있습니다.

서보 유압식 시험기는 진동 (크랙 형성) 및 그 이후의 인장 시험 모두를 위한 파괴 역학 시험에 사용합니다. 시편을 다시 클램핑할 필요가 없습니다.

파괴 역학 시험은 바이브로포어로도 수행할 수 있습니다.

서보 유압식 고속 시험기는 재료 과학, 파괴 역학, 자동차 안전, 항공우주 산업, 탄도 연구 등을 포함한 다양한 분야에서 사용됩니다.

이 시험기를 이용하면 극한의 부하와 높은 스트레인 레이트에서 재료 거동을 조사할 수 있습니다.

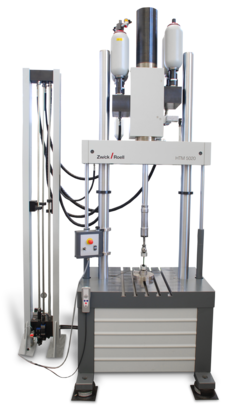

ZwickRoell의 고속 시험기는 높은 수준의 강성과 안정성을 제공하여 높은 임펄스 피크 요구를 충족하도록 설계되었으며, 펑츄어 테스트나 고속 인장 시험에 매우 적합합니다. HTM 시리즈 고속 시험기는 충돌 하중이 작용한 상태에서 재료 거동을 측정하는 데 이상적입니다.

ZwickRoell은 고주기 피로 강도 측정에 액추에이터, 유압 파워 팩, 분배장치, 동적 시험기 등 여러 액세서리 구성으로 모든 시험 요구사항을 충족하는 고객맞춤형 모듈식 시스템을 제공합니다. ZwickRoell은 testControl II 장치를 이용하여 고성능 측정 및 제어 전자장치를 추가로 제공합니다. ZwickRoell의 testXpert 시험 소프트웨어는 재료 내구성을 측정하는 동적 시험의 설정과 수행 중에 필요한 지원을 제공합니다. 기본 제품에 고객맞춤형 피로 시험 솔루션이 항상 추가 제공됩니다.
