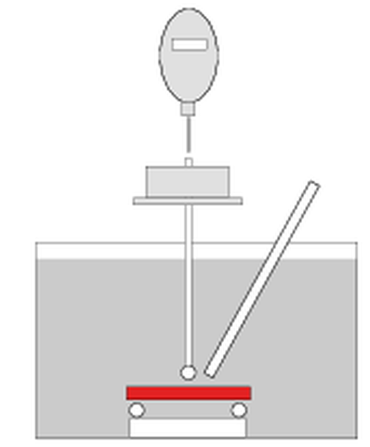

HDT 열변형 온도

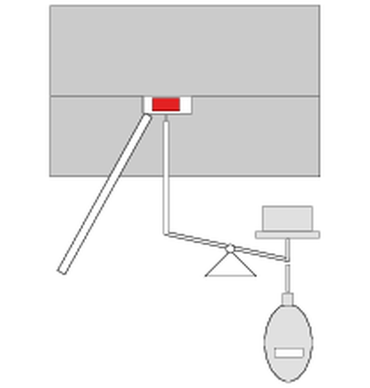

VST Vicat 연화 온도
크리프 시험

열 전달

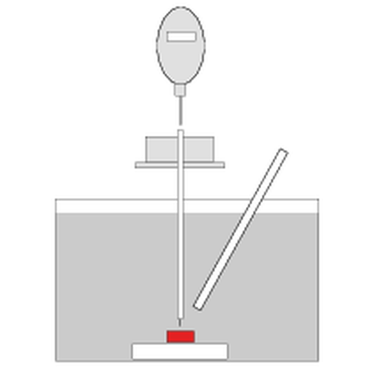

오일 욕조

표준

ISO 75, ASTM D648
ISO 306, ASTM D1525
ISO 2507

적용 범위 비디오 특장점 기술 데이터 상담 요청 표준 규격

응용 분야

Amsler Allround 열 변형 시험기를 통해 ZwickRoell은 ISO 및 ASTM 표준에 따라 최대 300°C까지 비캐트 연화 온도와 열 변형 온도를 측정할 수 있는 완전 자동화된 테스트 순서를 갖춘 모터화된 HDT/Vicat 시험기를 제공합니다.

열가소성 플라스틱, 에보나이트, 섬유 강화 및 충전 가능한 경화 플라스틱에 대해 ISO 75 parts 1 ~ 3 및 ASTM D648에 따른 열변형 온도 (HDT) 측정
ISO 306 및 ASTM D1525에 따른 열가소성 플라스틱에 대한 Vicat 연화 온도 (VST) 측정, ISO 2507에 따른 열가소성 플라스틱으로 만든 파이프 및 피팅에 대한 측정
굽힘 응력 하에서의 크리프 거동 측정

열 변형 시험기는 연구 및 개발, 입고 검사, 생산 모니터링 분야에서 편리한 테스트를 위해 설계되었습니다. 요구 사항에 따라 이 장비는 2개, 4개 또는 6개의 시험 스테이션으로 장착될 수 있어 HDT와 Vicat 시험을 병행하여 독립적으로 수행할 수 있습니다.

Amsler Allround 열 변형 시험기는 터치 디스플레이를 통해 독립 모드로 운영하거나 PC와 연결하여 사용할 수 있습니다. testXpert 시험 소프트웨어를 통해 결과에 대한 의미 있는 분석을 실현할 수 있습니다.

동영상: testXpert 시험 소프트웨어가 포함된 열 변형 시험기

이 비디오는 Amsler Allround 열 변형 시험기와 testXpert 시험 소프트웨어를 사용하여ISO 75 및 ASTM D648에 따른 열 변형 온도 측정과 ISO 306 및 ASTM D1525에 따른 Vicat 연화 온도 측정 절차를 보여줍니다.

ZwickRoell의 열변형 시험기에 대해 궁금한 점이 있거나 부담 없이 견적을 받고 싶으신가요?

ZwickRoell 제품 전문가에게 직접 문의하세요.

필요한 사항에 대해 기꺼이 상담해 드리겠습니다.

문의하기

특장점

장점

디지털 측정 시스템을 이용하여 표준화된 교정을 통해 HDT 및 비캐트에 대한 높은 정확도를 달성할 수 있습니다.
자동 시험 시퀀스 때문에 작동이 간편합니다. 시험은 단 한 번만 시작됩니다. 추가적인 상호 작용은 필요하지 않습니다.
연동 장치를 포함한 안전 장치로 작업자를 최대한 보호합니다.
내장된 정전식 터치 디스플레이를 통해 독립적으로 작동합니다.
testXpert III 시험 소프트웨어로 업그레이드하면 측정값, 제어 그래픽, 결과 확인, 데이터 저장, 내보내기 기능 등 강력한 기능을 갖추게 됩니다.
사용할 추는 자동으로 정해져 작업자에게 표시됩니다.
측정 시스템의 전동 하강
시험 추 전동으로 적용
전자 오일 수준 모니터링

정확하고 재현 가능한 결과값

통합 시험 실행 지침은 작업자가 책에 따라 시험을 실행하는 데 도움이 됩니다.
고정밀 변위 측정은 전체 측정 범위에서 +/-0.002mm의 정확도로 정밀도가 높습니다. 디지털 출력은 시간이 지날수록 표류하지(drift) 않습니다.
고급 온도 조절 알고리즘 모델이 포함된 고급 내유시험기 온도 조절 장치는 내유시험기의 물리적 성질을 모델로 하며, 지정된 공차 내에서 선형성을 잘 보장합니다. ZwickRoell 가변 속도 조절 순환기가 있어 6개 스테이션 전체에서 오일 온도가 균일하게 유지됩니다.

사용자 중심 설계

편안한 시편 적재 기능이 있어 작업자의 두 손이 자유롭기 때문에 시편을 편안하게 다룰 수 있습니다.
추 적용이 쉽고 빠릅니다. 클릭 몇 번만으로 소프트웨어가 추의 선택 사항을 표시하므로 배치가 더 쉬워집니다. 추를 쉽게 적재할 수 있고 사용자가 확신을 가지고 안정적으로 추를 다룰 수 있습니다. HDT 시험을 위해 ZwickRoell은 1g 단위로 무게를 추가할 수 있는 추 세트를 제공하며, 이는 가장 엄격한 표준 요구사항 그 이상입니다. 작업자의 편의와 취급 용이성을 위해 VST용 개별 추의 무게는 2.039kg으로 제한됩니다. ISO 75-2의 전문화된 표준 추를 이용하면 여러 개의 추를 결합하지 않고 단 하나의 추만 설치할 수 있습니다. 설정 시간이 상당히 줄어듭니다.
HDT 지지대의 고유한 설계(64mm, 100mm, 101.6mm의 세 가지 시험 치수를 충족하는 지지대 1개) 덕분에 지지대 자체를 설비에 유지하고 언제든 사용할 수 있습니다.
완전 자동화된 시험 시퀀스는 작업자로 인한 인적 오류의 위험을 줄일 수 있도록 직관적으로 안내합니다. 모든 시험 표준을 포함하며 사전 구성되었습니다. 표준 운영 절차를 보장합니다.
Stand-alone 모드의 터치스크린을 통해 시험을 빠르고 쉽게 설정할 수 있습니다. 사용자는 실시간 곡선을 모니터링하고 데이터를 쉽게 내보낼 수 있습니다.
보기 창은 크고 빨간색/녹색 표시등이 있어 작업자의 눈이 편안합니다.
단일 측정 스테이션에서 개별적으로 구성할 수 있어 HDT와 Vicat 시험을 서로 영향을 미치지 않으면서 동시에 수행할 수 있습니다.
오일 배스 간편 제어
- 자동 오일 상태 모니터링 기능이 오일의 수준과 분해를 제어합니다.
- 오일 배스로의 접근이 쉽고 빠릅니다. 스테이션을 제거하지 않고 떨어진 시편을 몇 초 안에 제거할 수 있습니다.
- ZwickRoell은 시편이 오일 배스로 빠지는 것을 방지하는 특수 케이지를 제공합니다.
- 쉬운 오일 교체 - 지능형 오일 배스 설계를 통해 오일을 쉽고도 완전히 배출하여 재급유 시 잔여물에 의한 오염을 방지합니다. 과충전 보호 기능은 설비와 환경의 오염을 방지합니다.
- 이 설비에는 강력한 냉각 시스템이 내장되어 있어 오일 배스 온도가 빠르게 내려가며 사용자는 최소한의 시간만 대기하고 물 사용 비용도 절감하면서 다음 시험을 시작할 수 있습니다. 여기에는 수선이나 폐쇄회로 열 교환기의 직접 연결이 요구됩니다.
- 차폐 가스 시스템에는 유량 조절 밸브와 노즐이 있습니다. 이 시스템은 오일 표면 위에 질소 층을 형성하여 오일과 공기의 화학 반응을 방지하기 위해 사용합니다.

타협하지 않는 안전성 개념

Amsler HDT/Vicat는 작업자의 안전을 염두에 두고 설계했습니다. 주의를 소홀히 하면 오일 온도가 최고 300°C까지 올라가 작업자가 중상을 입거나 설비가 손상되는 등의 실질적인 위험이 따릅니다. 아래의 안전 기능은 본 장비에 대한 투자를 보호하면서 작업자의 안전을 지키기 위한 타협 없는 접근법을 제시합니다.

완전 밀폐형 Amsler HDT/Vicat Allround 6-300은 작업자가 움직이는 부분이나 뜨거운 표면에 닿는 것을 방지합니다.
안전 잠금 기능이 내장되어 있어 오일 온도가 55°C를 넘으면 작업자는 도어를 열 수 없습니다.
실리콘 오일과 발열체에 과열 방지 장치가 2개인 이중화 시스템이 있어 설비의 안전성을 최대한 보장합니다. 오일과 발열체는 개별 제어됩니다.
제어 캐비닛, 전기 캐비닛, 발열 구역별로 환기 시스템이 있어 안정적인 작업 환경을 보장합니다.
냉각수 시스템의 출력이 막히는 경우 최대한의 안전을 위해 냉각수 시스템에 압력 방출 밸브를 통합해 놓았습니다. 이렇게 하면 냉각 파이프에 고압 증기가 축적되는 것을 완전 차단할 수 있습니다.
Amsler HDT/Vicat은 CE 표준은 물론 더 엄격한 UL 표준도 준수합니다. 독일의 유명 독립 인증기관인 TÜV SÜD에서 모든 안전적 측면을 광범위하게 시험하고 입증했습니다.

쉬운 보수

ZwickRoell의 설계는 설비의 모든 부품에 쉽게 접근하는 것을 지향하므로 보수나 서비스 검사에 드는 정지시간을 줄여줍니다.
ZwickRoell은 10년간 예비 부품 제공을 보장합니다.

넓은 시야를 제공하는 창과 시편 배치가 용이하고 사용자 친화적인 리프팅 기능을 갖춘 Amsler Allround 열 변형 시험기 — 넓은 시야를 제공하는 창과 시편 배치가 용이하고 사용자 친화적인 리프팅 기능을 갖춘 열 변형 시험기

오일 욕조에 쉽게 접근할 수 있는 Amsler Allround 열 변형 시험기 — 오일 욕조에 쉽게 접근 가능

열변형 시험기 기술 개요

설명	값
타입	Amsler HDT/Vicat Allround 6-300
품목 번호	1094936¹²
측정 스테이션, 기본 설정	2
측정 스테이션, 가능	6
조절 가능 온도 범위	+20 ~ +300	°C
크리프 시험 온도, 최대	288	°C
크리프 시험 시간, 최대	48	시간
온도 센서	Pt 100
스테이션당 1개, 내유시험기당 1개
열전달 유체 수용량, 최소	18	l
온도 측정
300°C에서 정확도 표시	± 0.5	°C
공간 온도 기울기	± 0.1	°C
온도 측정 분해능	0.01	°C
변위 측정
측정 범위	1 ~ 16	mm
변위 측정 분해능	0.001	mm
센서 측정 정확도	± 0.002	mm
시스템 측정 정확도	± 0.01	mm
측정 시스템	선형 변위 트랜스듀서(디지털)
치수
높이, 도어 닫힘	878	mm
높이, 도어 열림	1430	mm
가로	1280	mm
세로	700	mm
무게(측정 스테이션 2개 포함, 추 미포함, 열전달 유체 미포함) 약	196	kg
필요한 PC 인터페이스	이더넷
냉각	소프트웨어를 통해 자동/수동으로 조절
주변 온도	+10 ~ +35	°C
보관 및 운송 시 온도	-25 ~ +55	°C
상대습도(비응축)	20 ~ 90	%
기계 전면부로부터 1 m 떨어진 곳에서 측정했을 때 v_max에서의 평균 소음 수준	< 55	dB(A)
해수면 대비 보관 및 작동 허용 가능 높이	≤ 2000	m
작동	실내
전원 사양
전원 공급 장치	120	V, 1Ph/N/PE
허용 전압 변동	± 10	%
전류 소비량, 최댓값	30	A
전력 소비량(최대 부하), 약	3.8	kVA
전력 주파수	50/60	Hz
표준
IEC 61010-1에 따른 과전압 범주	II
IEC 61010-1에 따른 먼지 및 잔해 수준	2
