Kappa Multistation

개별 제어식 시험축이 최대 6개 장착된 전자기계 크리프 시험기 다운로드
시험 하중
  • 축당 최대 10kN
온도 범위
  • -40°C ~ +250°C
시험 유형
  • 크리프
  • 응력 완화
  • SIM, FNCT
  • 인장
  • 압축
  • 굴곡
표준
  • ISO 899-1
  • ISO 899-2
  • ASTM D2990
  • ISO 3384-1
  • ISO 16770
  • ISO 527
  • ASTM D638

다양한 시편과 최대 10,000시간의 시험 유형을 위한 소형 다축 시험 시스템

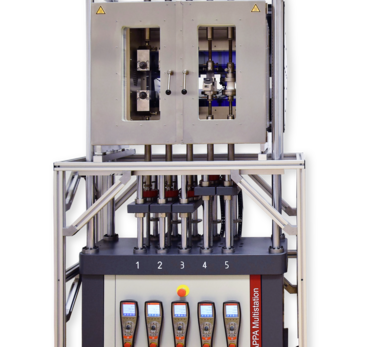

Kappa Multistation은 개별 제어식 하중 축이 최대 6개가 있는 작고 유연한 전자기계 크리프 시험기입니다. 비용과 공간 측면에서 뛰어난 효율성을 자랑하고, 다양한 시편 재료에 적합하며, 플라스틱과 복합재료의 크리프 시험에 특화된 시험기로 인정받고 있습니다. 유연성이 우수하며 실온, 고온, 저온 및 다양한 습도 조건에서 수행되는 시험에 사용할 수 있어 최신식 개발 및 재료 시험실에서 다양한 시험을 진행하는 데 이상적입니다.

  • 일정한 하중을 적용하는 크리프 시험(인장 시험, 굴곡 시험, 압축 시험)
  • 파괴될 때까지 수행하는 크리프 시험
    - 크리프 파단
    - 응력 파단
  • 일정 연신율을 적용하는 응력 완화 시험
  • 하중, 변형 및 온도 시퀀스(무단계/블록형)로 하중과 변형이 제어되는 시험(폐쇄회로)
  • 가변 하중 시험(예: 일정한 하중 증가율)
  • 완속 시험법(예: SIM, TTS, SSM)
  • 이 시험기로 준정적 시험도 가능합니다.

플라스틱 인장 크리프 시험

Kappa Multistation은 통합 온도 및 습도 조절장치가 장착되어 있어 ISO 899-1 및 ASTM D2990에 따른 플라스틱 인장 크리프 시험에 적합합니다.

특장점

특정 기계 설계
정밀한 제어
일정한 온도
비접촉식 신율계
다양한 환경 조건
지능형 전자장치와 소프트웨어

특정 기계 설계

견고한 시험 프레임으로 비용과 공간 절약 설계:

  • 시험 프레임 1개에 독립 제어 하중 축 5개 또는 6개
  • ASTM E292에 따른 정밀한 축방향 하중 적용을 위한 중앙 리드 나사와 2개의 강철 칼럼을 통한 정밀 유도
  • ASTM E1012에 따른 최적의 정렬 속성을 갖춘 로드 스트링
  • 하중 축당 200mm의 긴 스트로크
  • 시편이 파괴될 때 각 로드 스트링이 서로에게 영향을 주지 않음
  • 하중을 가하지 않거나 일정한 하중을 가할 경우, 1μm/h 측정 범위에서 공칭 속도까지의 설정 속도 공차 ± 0.1%일 때의 정밀 하중 속도
  • DIN EN ISO 7500-1에 따른 정밀 시험기

정밀한 제어

하중 축이 개별적, 독립적으로 제어되어 폐쇄회로 안에서 힘과 변형이 제어되는 시험이 가능합니다.

  • 특히 초저속 시험 속도에서 최적의 제어 속성을 위한 고분해능 하중 및 이동 거리 측정
  • 1,000Hz의 높은 구동 제어 주파수를 통해 힘과 변형을 신속하고 정밀하게 제어
  • 하중을 가하지 않거나 일정한 하중을 가할 경우, 1μm/h 측정 범위에서 공칭 속도까지 설정 속도 ± 0.1%일 때의 정밀 하중 속도
  • 20N~10kN의 무단 조절식 하중 범위(ISO 7500-1에 따른 정확도 1등급)

일정한 온도

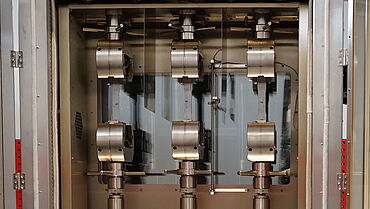

모든 하중 축이 하나의 온도 챔버를 공유하므로 정밀한 온도가 보장됨:

  • -40°C ~ +250°C의 온도 범위 이내
  • ±3K의 공차 내
  • 액체 질소(LN2)를 이용한 냉각
  • 전면부와 후면부에 가시창이 있는 자립형 스테인레스 하우징
  • 2개의 가열 코일과 2개의 팬을 통한 최적의 온도 분배(공기의 유동 원리)
  • 로드 스트링의 상하부 피드스루를 위해 PT100 온도 센서와 Teflon 부싱 장착
  • 시험 과정의 관찰을 위한 온도 챔버 내부 조명

비접촉식 신율계

ISO 899-1의 권고사항에 따라 변형 측정에는 시편에 영향을 주지 않는 비접촉식 videoXtens를 이용합니다.

  • 각 시험축마다 장착된 고정밀 카메라
  • 위치가 고정된 카메라를 통한 빠르고 정밀한 측정
  • 변형 측정은 정확도 1등급(요청 시 0.5등급) 충족
  • 센서 암이 필요하지 않으므로 시편이 기계 영향을 받지 않음
  • 변형 측정이 후면 가시창을 통해 이루어지므로 온도에 영향을 미치지 않음
  • 다양한 시편 표시 옵션
  • 다양한 최초 게이지 길이와 측정 범위
  • 온도 챔버의 전체 온도 범위 내에서 사용
  • 인장 시험, 압축 시험, 굴곡 시험에 이상적

다양한 환경 조건

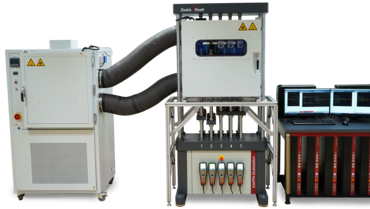

통합 온도 및 습도 조절장치가 장착되어 있어 다양한 환경 조건의 손쉬운 시뮬레이션이 가능:

  • 가열: RT +15°C ~ +250°C
  • LN2로 가열 및 냉각: -70°C/-40°C ~ +250°C
  • 냉동 장치로 가열 및 냉각: -40°C ~ +250°C 1
  • 습도 제어 환경으로 가열 및 냉각:
    +20°C ~ +90°C, 상대습도 20% ~ 90% 2
  • 표준 준수 공차: 온도 ± 2°C 및 상대습도 ± 5%
  1. 글머리 기호 3과 4 조합 가능
  2. 글머리 기호 3과 4 조합 가능

지능형 전자장치와 소프트웨어

  • testXpert 시험 소프트웨어의 장점
    - 빠른 시험 설정
    - 시험 실행 시 사용자 친화적인 작동
    - 시험 결과의 손쉬운 평가
  • 작업 흐름이 일관적이어서 교육의 필요성이 적음
  • 변형과 힘의 제어를 통해 모든 유형의 하중 적용
  • 온도 조절 장치에 통합된 온도 제어 기능
  • 설정값 입력으로 힘과 온도의 부정 조작을 방지하는 설정과 시험 시작 전 가열 단계에서도 기록 및 문서화 지속적으로 진행
  • 설계가 우수한 데이터 보안 개념
