2,500kN 이상의 큰 시험 하중을 위한 인장 시험기

E 시리즈 전기 기계적 인장 시험기는 고하중으로 인장 시험을 수행할 때 사용됩니다. 결과는 힘 이동 다이어그램 또는 응력 변형 곡선 형태로 표시되며, 이 곡선은 인장 강도 또는 항복점과 같은 재료 특성 값을 결정하는 데 사용됩니다.

ZwickRoell의 전자기계 인장 시험기는 볼-스크류 구동장치가 장착되어 있으며 제품 버전에는 330kN, 400kN, 600kN, 1000kN, 1200kN, 1600kN, 2000kN, 2500kN(33~250톤)이 있습니다.

인장 시험이 가장 일반적이지만 압축 시험이나 굴곡 시험도 실시할 수 있습니다.

대형 시편용 신율계는 시험 하중이 큰 인장 시험기를 위해 개발되었습니다.

대형 시편 측정. 시각적으로, 표시 없이. 신뢰할 수 있고, 정확하게.

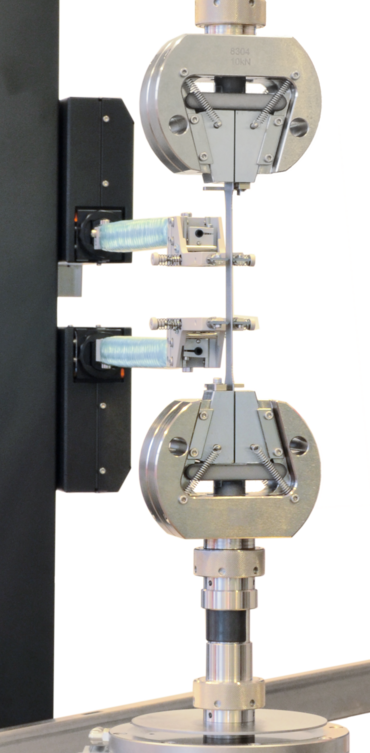

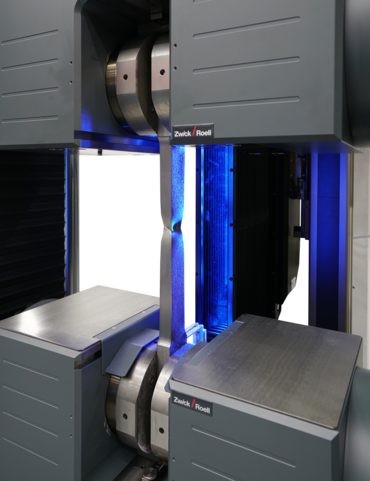

videoXtens 배열 신율계는 대형 시편 인장 시험을 위해 개발되었습니다. 고해상도 카메라가 그립간 거리 전체를 포착합니다.

고객 이점:

수행된 시험의 100%에 대하여 신뢰할 수 있는 시험 결과
표시할 필요 없이 측정
광범위한 금속 응용 범위
ISO 6892-1 Method A1에 따른 변형 제어

videoXtens 배열

시험 하중이 높은 인장 시험기 동영상

이 동영상을 재생하면 귀하는 쿠키 사용과 미국 YouTube로의 데이터 전송에 동의하는 것입니다. 개인정보보호 추가 공지.

ISO 6892-1에 따른 인장 시험

Z600E(600kN) 인장 시험기를 사용하여 후판에서 이루어지는 금속 시험

이 동영상을 재생하면 귀하는 쿠키 사용과 미국 YouTube로의 데이터 전송에 동의하는 것입니다. 개인정보보호 추가 공지.

콘크리트 강화 스틸 인장 시험

Z1600E(1,600kN) 인장 시험기를 사용한 콘크리트 강화 스틸 인장 시험

이 동영상을 재생하면 귀하는 쿠키 사용과 미국 YouTube로의 데이터 전송에 동의하는 것입니다. 개인정보보호 추가 공지.

콘크리트 강화 스틸 및 강연선 인장 시험

콘크리트 강화 스틸과 강연선은 최대 600kN의 Z600E 인장 시험기를 사용하여 ISO 6892-1에 따른 인장 시험을 거칩니다.

주요 특장점

설명

재료 물성시험기는 측정 범위가 넓어 시험기를 전환할 필요 없이 낮은 시험 하중에서도 정밀한 확인이 가능합니다.
보수가 거의 필요 없고 유격이 없는 프리스트레스트 볼 스크류를 사용하므로 인장 및 압축 방향으로 오랫동안 정확하게 작동됩니다.
로드 프레임이 매우 강하고 튼튼합니다.
testXpert III 시험 소프트웨어를 사용한 표준 시험 시에는 작업자 개입이 버튼 1회 누름으로 줄었습니다.

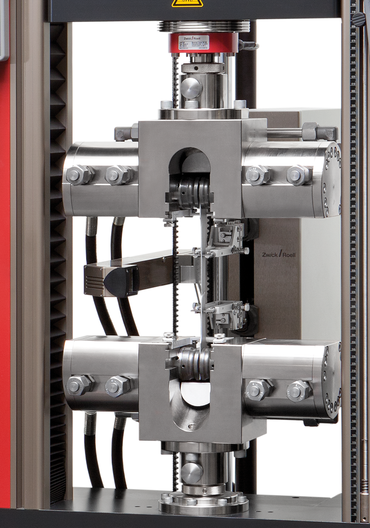

시스템 전반에 모듈식 설계가 적용되어 모든 ZwickRoell 액세서리를 사용할 수 있습니다(다양한 신율계, 시편 그립 및 기타 시험 고정장치 포함).
새로운 시험 요구사항이 생길 경우, T-슬롯이나 스크류 시스템을 통해 추가 시험 고정장치(예: 교정 블록)를 쉽게 설치할 수 있습니다.
재료 물성시험기를 고객의 요구사항에 맞게 조정할 수 있습니다(예: 시험 영역 크기, 시험 장치, 시편 그립, 시험 속도 범위, 시험 소프트웨어).

작업자 편의성

그립을 설치한 상태에서 시편을 삽입하기에 편리한 사용 높이.
testXpert III의 지능적인 시험 환경 개념은 설치 시간을 줄여주고 생산성을 높여줍니다.

까다로운 안전 요구사항 충족

모든 재료 물성시험기는 유럽 기계 지침(EC Machinery Directive)의 법적 안전 요구사항을 준수하고, 모든 기계는 EC 적합성 선언문이 함께 제공됩니다.
최신 안전 기술과 입증된 산업 부품만 사용합니다.
작업자, 시험 결과, 시편 재료, 시험 시스템에 최고 수준의 안전을 보장합니다.

testXpert III 시험 소프트웨어

testXpert III는 재료 물성시험 소프트웨어 사용자들과의 긴밀한 협력과 35,000회가 넘는 testXpert의 성공적인 설치 경험에서 비롯된 결과입니다. testXpert III는 처음부터 고객의 연구소 프로세스에 기초한 작업 흐름을 이용하여 시험 전반의 과정을 한 단계씩 안내합니다. testXpert III는 물론 간단한 사용법에 대해 자세히 알아보세요.

testXpert III 상세정보

기술 개요

유형	기본	H1-500	H1+500	B1+400	시험 영역 2개
품목 번호	1012978	1013494	1013493	1013499	1013511
로드 프레임
인장/압축 방향의 시험 하중 F_N	330	330	330	330	330	kN
가이드 칼럼 개수	4	4	4	4	4
드라이브 스크류 개수	2	2	2	2	2
H2 = 1000mm일 때 로드 프레임 강성	511	511	511	469	511	kN/mm
높이 - H1	3036	2536	3536	3036	3010	mm
가로 - B1	1120	1120	1120	1520	1120	mm
세로 - T1	775	775	775	775	775	mm
시험 영역 가로 - B2	660	660	660	1060	660/620	mm
시험 영역 높이 - H2	2130	1630	2630	2130	2130	mm
시험 스트로크 - H3(유압 그립 포함)	1400	900	1900	1400	1400	mm
무게(부착물 제외)	1850	1700	1950	2600	2100	kg
유압 그립 포함	2250	2100	2350	3000	2500	kg
바닥 비하중(유압 그립 포함)	2.7	2.5	2.8	3.6	3.0	kg/cm²
최대 시험 속도 시 소음 수준	<70	<70	<70	<70	<70	dBA
구동
크로스 헤드 속도	0.00005 ~ 400	0.00005 ... 400	0.00005 ~ 400	0.00005 ~ 400	0.00005 ~ 400	mm/min
크로스 헤드 복귀 속도 향상(힘 감소 시)	520	520	520	520	520	mm/min
구동 이송 분해능	0.000197	0.000197	0.000197	0.000197	0.000197	μm

유형	기본	H1-500	H1+500	B1+400	시험 영역 2개
품목 번호	1007988	1013457	1013456	1013466	1005183
로드 프레임
인장/압축 방향의 시험 하중 F_N	400	400	400	400	400	kN
가이드 칼럼 개수	4	4	4	4	4
드라이브 스크류 개수	2	2	2	2	2
H2 = 1000mm일 때 로드 프레임 강성	511	511	511	469	511	kN/mm
높이 - H1	3036	2536	3539	3036	3010	mm
가로 - B1	1120	1120	1120	1520	1120	mm
세로 - T1	775	775	775	775	775	mm
시험 영역 가로 - B2	660	660	660	1060	660/620	mm
시험 영역 높이 - H2	2130	1630	2630	2065	2130	mm
시험 스트로크 - H3(유압 그립 포함)	1400	900	1900	1400	1400	mm
무게(부착물 제외)	1850	1700	2050	2700	2100	kg
유압 그립 포함	2250	2100	2450	3150	2500	kg
바닥 비하중(유압 그립 포함)	2.7	2.5	2.8	3.6	3.0	kg/cm²
최대 시험 속도 시 소음 수준	<70	<70	<70	<70	<70	dBA
구동
크로스 헤드 속도	0.00005 ~ 400	0.00005 ~ 400	0.0001 ... 400	0.00005 ~ 400	0.00005 ~ 400	mm/min
크로스 헤드 복귀 속도 향상(힘 감소 시)	520	520	520	520	520	mm/min
구동 이송 분해능	0.000197	0.000197	0.000197	0.000197	0.000197	μm

유형	기본	H1-500	H1+500	H1 +1000	B1+400	시험 영역 2개
품목 번호	1004693	1011837	1011835	1011838	1011792	1011892
로드 프레임
인장 및 압축 방향 시험 하중 F_N	600	600	600	600		600	kN
가이드 칼럼 개수	4	4	4	4	4	4
리드 스크류 드라이브 개수	2	2	2	2		2
H2 = 1000 mm일 때 로드 프레임 강성	925	925	925	853		853	kN/mm
높이 - H1	3050	2550	3550	4050	3050	3075	mm
가로 - B1	1220	1220	1220	1220	1620	1220	mm
세로 - T1	880	880	880	980	900	880	mm
시험 영역 가로 - B2	710	710	710	710	1110	710	mm
시험 영역 높이 - H2	2000	1500	2500	3000	2000	2000	mm
시험 스트로크 - H3(유압 그립 포함)	1130	630	1630	2130	1130	1130	mm
무게(액세서리 제외)	2930	2700	3100	3260	4100	3350	kg
유압 그립 포함	3600	3350	3760	3920	4740	4000	kg
바닥 비하중(유압 그립 포함)	4.3	4.0	4.5	4.7		4.8	kg/cm²
최대 시험 속도 시 소음 수준	<70	<70	<70	<70	<70	<70	dBA
구동
크로스 헤드 속도	0.00005 ~ 400	0.00005 ~ 400	0.00005 ~ 400	0.00005 ~ 400		0.00005 ~ 400	mm/min
크로스 헤드 복귀 속도 향상(힘 감소 시)	520	520	520	520	520	520	mm/min
구동 시스템 이송 분해능	0.000193	0.000193	0.000193	0.000193		0.000193	μm
인장/압축 방향 시험 하중 F_N					600
리드 스크류 개수					2
H2 = 1000mm일 때 로드 프레임 강성					781
바닥 비하중(기계 설치 면적을 통해 가해짐)(유압 그립 포함)					5.7
크로스 헤드 속도 v_min ... v_max					0.00005 ... 400
구동 이송 분해능					0.000193

유형	기본	H1-500	H1+500	B1+400
품목 번호	1085472	1085474	1085476	1085479
로드 프레임
인장/압축 방향의 시험 하중 F_N	1000	1000	1000	1000	kN
가이드 칼럼 개수	4	4	4	4
드라이브 스크류 개수	2	2	2	2
H2 = 1000mm일 때 로드 프레임 강성	1330	1330	1330	950	kN / mm
높이 - H1	3350	2850	3850	3350	mm
가로 - B1	1390	1390	1390	1790	mm
세로 - T1	943	903	903	903	mm
시험 영역 가로 - B2	800	800	800	1200	mm
시험 영역 높이 - H2	2154	1654	2654	2154	mm
시험 스트로크 - H3(유압 그립 포함)	900	400	1400	900	mm
무게(부착물 제외)	4465	4070	4670	5270	kg
유압 그립 포함	5870	5570	6170	6770	kg
바닥 비하중(유압 그립 포함)	173	164	182	200	kN/m²
최대 시험 속도 시 소음 수준	<68	<68	<68	<68	dBA
구동
크로스 헤드 속도	0.00005 ... 400	0.00005 ... 400	0.00005 ... 400	0.00005 ... 400	mm/min
크로스 헤드 복귀 속도 향상(힘 감소 시)	550	520	520	520	mm/min
구동장치의 변위 분해능	0.000188	0.000188	0.000188	0.000188	μm

유형	기본	H1-500	H1+500	H1+1000	B1+400
품목 번호	1015376	1021338	1021335	1021339	1021340
로드 프레임
인장/압축 방향의 시험 하중 F_N	1200	1200	1200	1200	1200	kN
가이드 칼럼 개수	4	4	4	4	4
드라이브 스크류 개수	2	2	2	2	2
H2 = 1000mm일 때 로드 프레임 강성	1972	1972	1972	1972	1034	kN/mm
높이 - H1	3635	3135	4135	4635	3635	mm
가로 - B1	1470	1470	1470	1470	1870	mm
세로 - T1	1063	1063	1063	1063	1063	mm
시험 영역 가로 - B2	830	830	830	830	1230	mm
시험 영역 높이 - H2	2340	1840	2840	3340	2340	mm
시험 스트로크 - H3(유압 그립 포함)	1080	580	1580	2080	1080	mm
무게(부착물 제외)	6700	6200	7000	7200	7600	kg
유압 그립 포함	8200	7600	8400	8600	9000	kg
바닥 비하중(유압 그립 포함)	2.5	2.3	2.5	2.4	2.7	kg/cm²
최대 시험 속도 시 소음 수준	<68	<68	<68	<68	<68	dBA
구동
크로스 헤드 속도	0.00005 ~ 400	0.00005 ~ 400	0.00005 ~ 400	0.00005 ~ 400	0.00005 ~ 400	mm/min
크로스 헤드 복귀 속도 향상(힘 감소 시)	550	550	550	550	550	mm/min
구동장치의 변위 분해능	0.000254	0.000254	0.000254	0.000254	0.000254	μm

타입	Z1600E
품목 번호	1022551
로드 프레임
시험 하중 F_max	1600	kN
가이드 칼럼 개수	4
리드 나사 개수	2
H2 = 1000mm일 때 로드 프레임 강성	2200	kN/mm
높이 - H1	3969	mm
가로 - B1	1620	mm
세로 - T1	1050	mm
시험 영역 가로 - B2	980	mm
시험 영역 높이 - H2	2590	mm
시험 스트로크 - H3(유압 그립 포함)	1048	mm
무게(액세서리 제외)	7615	kg
유압 그립 포함	9835	kg
바닥 비하중(기계 설치 면적을 통해 가해짐), 유압 그립 포함	3.	kg/cm²
최대 시험 속도 시 소음 수준	<70	dBA
구동
크로스 헤드 속도	0.00005 ~ 350	mm/min
크로스 헤드 복귀 속도 향상(힘 감소 시)	440	mm/min
구동 이송 분해능	0.000167	μm

설명	값
유형	Z2000E
품목 번호	1019978
로드 프레임
인장/압축 방향의 시험 하중 F_N	2000	kN
가이드 칼럼 개수	4
드라이브 스크류 개수	2
H2 = 1000mm일 때 로드 프레임 강성	1643	kN/mm
높이 - H1	4310	mm
가로 - B1	2000	mm
세로 - T1	1160	mm
시험 영역 가로 - B2	1120	mm
시험 영역 높이 - H2	2736	mm
시험 스트로크 - H3(유압 그립 포함)	1200	mm
무게(액세서리 제외)	11819	kg
유압 그립 포함	14429	kg
바닥 비하중(유압 그립 포함)	212	kN/m²
최대 시험 속도 시 소음 수준	<70	dBA
구동
크로스 헤드 속도	0.0001 ~ 325	mm/min
크로스 헤드 복귀 속도 향상(힘 감소 시)	400	mm/min
구동 이송 분해능	0.000124	μm

설명	값
유형	Z2500E
품목 번호	1017639
로드 프레임
인장/압축 방향의 시험 하중 F_N	2500	kN
가이드 칼럼 개수	4
드라이브 스크류 개수	2
H2 = 1000mm일 때 로드 프레임 강성	1643	kN/mm
높이 - H1	4310	mm
가로 - B1	2000	mm
세로 - T1	1160	mm
시험 영역 가로 - B2	1120	mm
시험 영역 높이 - H2	2736	mm
시험 스트로크 - H3(유압 그립 포함)	1150	mm
무게(액세서리 제외)	12486	kg
유압 그립 포함	16052	kg
바닥 비하중(유압 그립 포함)	236	kg/m²
최대 시험 속도 시 소음 수준	<70	dBA
구동
크로스 헤드 속도	0.0001 ~ 275	mm/min
크로스 헤드 복귀 속도 향상(힘 감소 시)	350	mm/min
구동 이송 분해능	0.000124	μm
