ASTM D6484 Open Hole Compression en ASTM D6742 Filled Hole Compression
De normen ASTM D6484 en ASTM D6742 beschrijven de open hole compression (OHC) en filled hole compression (FHC) tests op composietmaterialen.
De open hole compression (OHC) test volgens ASTM D6484 wordt gebruikt voor het bepalen van de invloed van een gat op de druksterkte van een laminaat. De verhouding van OHC sterkte tot de druksterkte van hetzelfde onbewerkte laminaat levert de OHC verzwakkingsfactor.
Als een klinknagel of een bout in het gat van het sample geplaatst wordt, wordt dit de filled hole compression (FHC) test, genormeerd in ASTM D6742. Zo levert de verhouding tussen de FHC sterkte en de druksterkte van hetzelfde onbewerkte laminaat de FHC kerffactor of FHC verzwakkingsfactor.
Boeing BSS 7260 (type I) en Airbus AITM1-0008 (sample type B) beschrijven ook de standaard testmethoden voor open hole compression tests. Verder bevat de AITM1-0008 aanwijzingen voor de filled hole compression test (sampletype C) en gewone druktest (sampletype A).
Samples en afmetingen Uitvoeren van de test en testwerktuigen Testmachines Downloads Vraag een gesprek
Samples volgens ASTM D6484 en ASTM D6742
- Afhankelijk van het toegepaste eenhedensysteem, heeft het standaard sample voor de open hole compression test volgens ASTM D6484 en de filled hole compression test volgens ASTM D6742 een lengte van 300 mm (12 inch) en een breedte van 36 mm (1,5 inch) met een centrale boring van 6 mm (0,250 inch).
- Het Type I OHC sample beschreven uit de Boeing industrienorm BSS 7260 is ook 12 inch lang en 1,5 inch breed.
- De afmetingen van het OHC sample type B1 en B2 in de Airbus norm AITM 1-0008 zijn afhankelijk van de dikte van het laminaat en de in de druktest gebruikte belastingsmethode (shear loading of combined loading).
Uitvoeren van een test en testwerktuig
Open hole compression tests en filled hole compression tests worden steeds uitgevoerd op multidirectionele laminaten.
Een rekmeting is niet nodig, aangezien de sterkte de beslissende karakteristieke waarde is. De enige geldige breuk bevindt zich in het midden bij het gat.
ASTM D6484, ASTM D6742 OHC / FHC compression testwerktuig
Voor ASTM D6484, ASTM D6742 en Boeing BSS 7260 type I wordt hetzelfde speciale ASTM OHC / FHC compression testwerktuig met antikniksteun gebruikt. Deze voorkomt dat het relatief lange OHC sample knikt.
- De kracht kan uitgeoefend worden via shear loading met het testwerktuig in hydraulische klemmen of via end loading met het testwerktuig tussen drukplaten.
- Het testwerktuig voor ASTM OHC / FHC druktests is geschikt voor drukkrachten tot 200 kN in een temperatuurgebied van -70 °C tot 300 °C.
HCCF druktestwerktuig voor Airbus AITM1-0008

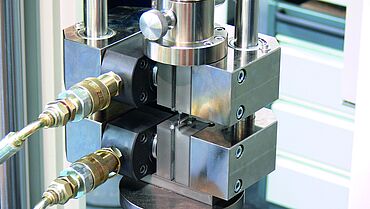

De norm AITM1-0008 gebruikt kortere samples die rechtstreeks in geleide sampleklemmen kunnen geklemd worden. De ZwickRoell HCCF druktestkit is ideaal voor het uitvoeren van OHC en OHC tests volgens Airbus AITM1-0008
- Dankzij de gelijkaardige afmetingen van de samples in vergelijking met ongekerfde samples type A1 en A2, kunnen OHC samples met afmetingen B1 en B2 maar ook FHC samples met afmetingen C1 en C2 getest worden met de ZwickRoell Hydraulic Composites Compression Fixture (HCCF).
- Het HCCF druktestwerktuig is ideaal voor drukkrachten tot 200 kN in een temperatuurgebied van -60 °C tot 150 °C.
- De resultaten zijn de druksterkten met een open of gevulde boring. Er wordt ook een verzwakkingsfactor berekend, die het verlies van sterkte weergeeft in vergelijking met een sample zonder een gat.
Modulair testsysteem voor vezelversterkte composieten
Grotere testlaboratoria met hoge testvolumes gebruiken verschillende testmachines voor de zeer diverse testmethoden voor composieten, en kunnen daardoor besparen op ombouwwerkzaamheden. De individuele testmachines zijn afgestemd op het krachtbereik dat nodig is voor de verschillende testtypes. Bij kleinere hoeveelheden samples is de investering in meerdere testmachines niet zo rendabel, en is het voordelig één testmachine zo uit te rusten dat zo veel mogelijk testmethodes uitgevoerd kunnen worden met zo weinig mogelijk ombouwwerk.
ZwickRoell heeft een modulair design ontwikkeld dat beschikbaar is met een 100 kN of 250 kN testmachine en geschikt is voor meer dan 21 testmethoden en ongeveer 120 testnormen (ISO, EN, ASTM maar ook Airbus AITM en Boeing BSS). Met deze machines kunnen vezelversterkte composieten uitgebreid gekarakteriseerd worden bij kamertemperatuur of bij lage en hoge temperaturen van -80 °C tot +360 °C.
