ASTM E399: Kritische spanningsintensiteitsfactor K1C (K concept)

Gebied III van de scheurgroeicurve

De kritische spanningsintentsiteitsfactor K1C beschrijft de weerstand van een materiaal tegen scheurgroei, De spanningsintensiteitsfactor wordt ook breuksterkte genoemd. ASTM E399 beschrijft de bepaling van materiaaleigenschappen op vlak van breukmechanica onder cyclische belasting met constante amplitude.

Scheurgroeicurve Gebied III Video Software Testmachines Bijkomende informatie

Scheurgroeicurve

De scheurgroei in een materiaal wordt beschreven in de scheurgroeicurve. De curve is verdeeld in drie gebieden:

  • Gebied I: lage scheurgroeisnelheid; drempelwaarde ΔKth waar de scheurgroei aanvangt
  • Gebied II: constante scheurgroeisnelheid; wordt wiskundig beschreven met de Paris curve, Vermoeiingsscheurgroei da/dN
  • Gebied III: hoge scheurgroeisnelheid; eindigt bij breuk, kritische spanningsintensiteitsfactor K1C

ASTM E399 Gebied III van de scheurgroeicurve

ASTM E399 voor bepaling van de kritische spanningsintensiteitsfactor K1C behandelt gebied III van de scheurgroeicurve.

K1C bepaling gebeurt normaal bij brosse materialen. Eerst wordt een bepaalde scheur gecreëerd tijdens de pre-cracking in het sample volgens ASTM E399. Bij 2,5% voor het bereiken van de vastgelegde scheurlengte wordt de spanningsintensiteit afgebouwd.
In de volgende stap wordt het sample op trek belast met constante snelheid tot het breekt en de KQ waarde bereikt wordt. Na de test wordt de gemeten KQ waarde in verhouding gezet tot de breedte van het sample, de scheurlengte en de vloei van het materiaal. Als deze verhouding voldoet aan de minimale vereisten uit de norm, wordt KQ de geldige K1C waarde.

De scheurgroei wordt gemeten met een geschikte extensometer voor scheuropening via een berekeningsmethode.

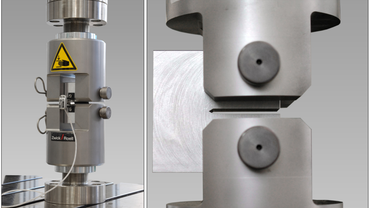

Naast de zeer courante compact tension (CT) samples, kunnen ook buigsamples (SEB) gebruikt worden voor het bepalen van de kritische spanningsintensiteit K1C.

Passende producten voor ASTM E399 – Software

Voor testXpert Research is een speciaal testprogramma beschikbaar voor de bepaling van de kritische intensiteitsfactor K1C in gebied III volgens ASTM E399.

Passende producten voor ASTM E399 – Testmachines

Met servohydraulische testmachines kan de bepaling van de spanningsintensiteitsfactor K1C volgens ASTM E399 uitgevoerd worden tot het einde, dus zonder opnieuw inklemmen van het sample.
