Bruker-Spaleck GmbH meet de treksterkte en de rek bij breuk van vlakke draad volgens 6892-1 - Testen van draad met ZwickRoell
Case study
- Klant: Bruker-Spaleck GmbH
- Locatie: Hardt, Duitsland
- Sector: metaal, automobiel, elektronica/mechatronica
- Onderwerp: metaal, testen van draad, fijne en zeer fijne vlakke draad
Februari 2024
Om de trekkracht en rek bij broek te bepalen, test Bruker-Spaleck GmbH fijne en zeer fijne vlakke draad volgens 6892-1 Betrouwbare testresultaten en optimale documentatie van de meetwaarden zijn kritische onderdelen van het kwaliteitscontroleproces in het bedrijf. Hiertoe draagt ZwickRoell bij door het leveren van oplossingen op maat voor het testen van draad.
Bruker-Spaleck GmbH
Als deel van de Kern-Liebers Group is Bruker-Spaleck GmbH gespecialiseerd in de precieze productie van vlakke draadproducten. Het motto van het bedrijf ligt in lijn met hun expertise in fijne en zeer fijne vlakke draad, en luidt “kleiner, feiner, spezieller”, of vertaald “kleiner, fijner, specialer”. Als gerenommeerd fabrikant levert het bedrijf draadproducten op maat voor verschillende sectoren zoals de automobielindustrie en de medische sector. De producten, zoals vlakke draden uit staal, koper, aluminium of ook geëmailleerde draad, hebben uiteenlopende sterkten, oppervlaktecoatings (bv. Nikkel, zilver, tin, enz.) en randafwerkingen. Het bedrijf hanteert de nauwste toleranties en behandelt bestellingen van kleine loten tot grote reeksen.
Met een duidelijke focus op precisie en kwaliteit levert Bruker-Spaleck GmbH innovatieve vlakke draadproducten die voldoen aan strenge kwaliteitsnormen bij hun klanten. Dankzij de nauwe band met de Kern Liebers Group, heeft het bedrijf diepgaande expertise en vele jaren ervaring in een globaal netwerk.
ZwickRoell kerncompetenties
- Precisie en betrouwbaarheid bij het testen van draad
- Perfecte documentatie van de testresultaten
- Eenvoudige bediening van de machine
- Uitgebreide opleidingsexpertise
- Breed advies bij het ontwerp en gebruik van klemwerktuigen voor tests op draad
- Blijvende en betrouwbare relatie
De taak
Uitdagingen bij het testen van draad, meerbepaald vlakke draad
Het testen van vlakke draden uit koperlegeringen met een dikte van minder dan 50 µm in zacht ontlaten toestand kent bijzondere uitdagingen: een stevige inklemming is cruciaal voor het verzekeren van betrouwbare resultaten. Het nauwkeurig bepalen van de mechanische karakteristieke waarden, meerbepaald de uniforme rek en vloeigrens, vormen een verdere uitdaging.
Ook bij het testen van vlakke draden met hoge sterkte uit roestvrij staal vereist een voorzichtige aanpak. Stabiele inklemming, zonder slip, is essentieel voor een nauwkeurige analyse. Veilige bepaling van de rekgrensverhouding en rek bij breuk spelen een sleutelrol en vereisen precieze testoplossingen.
De ZwickRoell oplossing
ZwickRoell Z005 en Z010 testmachines voor het testen van draad
De bepaling van de treksterkte en de rek bij breuk zijn kritische stappen bij het testen van draad en de kwaliteitscontrole. Dit omvat ook het registreren van de meetwaarden in een gegevensverzameling voor de bepaling van bijkomende karakteristieke waarden. Het is belangrijk tijdens de trektest alle meetwaarden zorgvuldig te registreren en weg te schrijven. Dit is de sleutel tot succes voor transparantie en traceerbaarheid van testresultaten ter ondersteuning van de kwaliteitscontrole. Met precieze documentatie wordt het mogelijk afwijkingen te identificeren en tijdig correctieve maatregelen te nemen.
Bruker-Spaleck GmbH voert tests uit op draad volgens internationale normen, die testmethoden vastleggen voor de bepaling van de mechanische eigenschappen van metalen, in het bijzonder de trektest volgens ISO 6892-1. Het strikt aanhouden van deze norm en de garantie op herhaalbare en reproduceerbare testresultaten zijn cruciale vereisten voor de consistente productkwaliteit van het bedrijf. Met de ZwickRoell AllroundLine Z005 en Z010 testmachines kon een uitgebreide aanpak uitgewerkt worden om de vooropgestelde uitdagingen het hoofd te bieden en de kwaliteit en betrouwbaarheid van de producten te verzekeren voor verschillende sectoren.
Het resultaat
Focus op meetwaarden, karakteristieke waarden en de nieuwste technologie
Documentatie van de meetwaarden:
Een belangrijke overweging bij het gebruik van testmachines voor verschillende sectoren en toepassingen is de documentatie van de gemeten waarden. Via precieze meting en opslag van meetwaarden verzekert Bruker-Spaleck de kwaliteit van hun producten en garandeert het bedrijf conformiteit met de nodige normen. Door het implementeren van de ZwickRoell testXpert testsoftware en de optie voor gegevensbeheer werden de nauwkeurigheid en efficiëntie van de documentatie van meetwaarden aanzienlijk verbeterd. Bovendien wordt de volledige traceerbaarheid van de testresultaten gegarandeerd.
Bepaling van bijkomende karakteristieke waarden:
Naast de standaardwaarden die gemeten worden door de testmachine, helpen ZwickRoell machines u verdere karakteristieke waarden te bepalen voor een diepgaander begrip van producten en geteste materialen. U kan bijvoorbeeld specifieke waarden berekenen om vroegtijdig problemen te detecteren.
De nieuwste technologie:
Moderne testmachines en testoplossingen zoals die van ZwickRoell kunnen een breed gamma materialen en producten testen, en kunnen voortdurend aangepast worden aan veranderlijke vereisten. Op die manier worden de kwaliteitscontrole en productontwikkeling dankzij real-time bewaking en analyse van meetgegevens voortdurend verbeterd.
Samengevat is het gebruik van testmachines vandaag de dag cruciaal om de kwaliteit van producten en materialen te garanderen. Documentatie van de meetwaarden, bepaling van bijkomende karakteristieke waarden buiten de normen, en de integratie van moderne technologie spelen sleutelrollen bij het verhogen van de efficiëntie en effectiviteit van testmethoden, en de competitieve positie van een bedrijf. Het is essentieel bij te blijven met de nieuwste technologie, en deze ontwikkelingen te integreren in de eigen processen om te voldoen aan de constant strenger wordende vereisten.
“Voor ons openden de testmachines van ZwickRoell nieuwe deuren om onze vlakke draadproducten beter te begrijpen. Dit helpt niet alleen onze kwaliteitscontroleprocessen, maar ook onze klanten over heel de wereld. Daarnaast hebben we de efficiëntie en effectiviteit van onze testmethoden geoptimaliseerd en onze competitieve positie aanzienlijk verbeterd.”
Christian Seeger, Head of Engineering Bruker-Spaleck GmbH

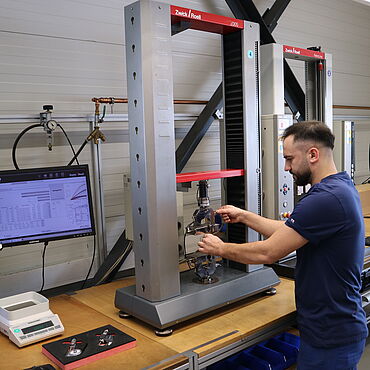

ZwickRoell testmachines en tests op draad bij Bruker-Spaleck GmbH
