DuraVision macro hardheidsmeter

Universele hardheidsmetingen - manueel tot volautomatisch Download
Testmethoden
  • Vickers
  • Knoop
  • Brinell
  • Rockwell
  • Testen van koolstof
  • Testen van kunststoffen
Testgewicht
  • 0,3 - 250 kg
  • 3 - 3.000 kg
Versies
  • Versie met handwielbediening
  • Gemotoriseerde testeenheid
  • Volledig automatisch testverloop
  • Lite versie zonder PC, beeldscherm, klem of revolver
Normen
  • ISO 6506
  • ISO 6507
  • ISO 4545
  • ASTM E384
  • ASTM E92
  • ASTM E10
  • ISO 6508
  • ASTM E18
  • DIN 51917
  • ISO 2039

Overzicht van de DuraVision macro hardheidsmeter

  • De DuraVision is geschikt voor een breed gamma testtaken en staat gekend voor zijn efficiëntie bij toepassingen in macro hardheidsmetingen.
  • Zelfs in ruwe industriële omgevingen kan u rekenen op de betrouwbare werking van deze hardheidsmeter, steeds conform aan de huidige relevante normen.
  • De praktische sjablonen en uitgebreide helpfunctie maken het uitvoeren van macro hardheidsmetingen eenvoudig en voor om het even welke gebruiker makkelijk te begrijpen. Op verschillende materialen en onderdelen met verschillende vormen worden precieze hardheidswaarden bepaald. Test vlakke oppervlakken, buizen of bolvormen uit staal, koper aluminium of andere materialen.

Voordelen van het toestel

  • Belastingsbereik 0,3- 3.000 kg
  • Ideaal voor Vickers, Knoop, Brinell, Rockwell, tests op koolstof en tests op kunststof
  • Testen met of zonder inklemming
  • Automatisch testverloop
  • Besturing via aanraakscherm of PC
  • Halfautomatische en volautomatische versie

Video: DuraVision macro hardheidsmeter toepassingsgebied

Voor productiedoeleinden of in het lab

  • Met de verschillende modellen is de DuraVision geschikt voor een breed toepassingsgebied en uitgebreide tests als handwielbediende versie, met gemotoriseerde toevoer van inzetstukken of als volautomatische hardheidsmeter.
  • De makkelijk te gebruiken hardheidsmeetsoftware ondersteunt de bediener bij enkelvoudige tests of complexe testtaken.

Hardheidsmetingen volgens de huidige normen

  • Onze DuraVision reeks heeft een breed belastingsbereik van 0,3-250 kg of van 3-3.000 kg voor testmethoden zoals Vickers, Brinell, Rockwell, Knoop, tests op kunststoffen en koolstof. Alle methoden worden beschreven in de normen ISO 6506, ISO 6507, ISO 45452, ASTM E384, ASTM E92, ASTM E10, ISO 6508, ASTM E18, DIN 51917 en ISO 2039.
  • Bij elke testmethode kan u uiterst betrouwbare testresultaten verwachten en uw samples uiterst precies testen.

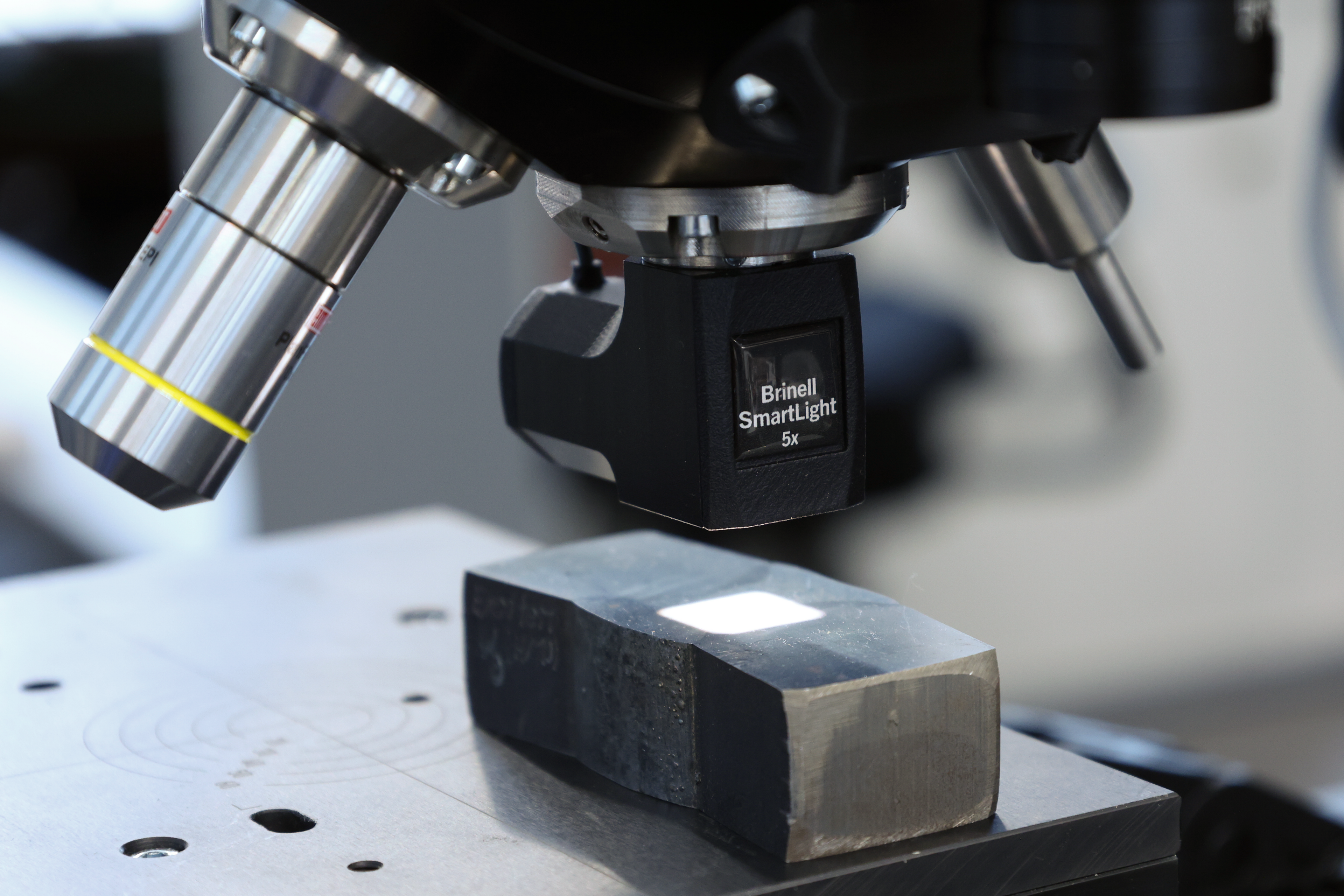

  • De automatische evaluatie van het testpunt en de automatische helderheidssturing maken hardheidsmetingen efficiënter en preciezer dan ooit tevoren.

Hardheidsmetingen op verschillende materialen en vormen

  • Onze macro hardheidsmeter levert nauwkeurige testresultaten met de juiste testmethode in elke omgeving, of het nu gaat om staal, aluminium, messing, zink, goud, keramiek, koolstof of kunststof.

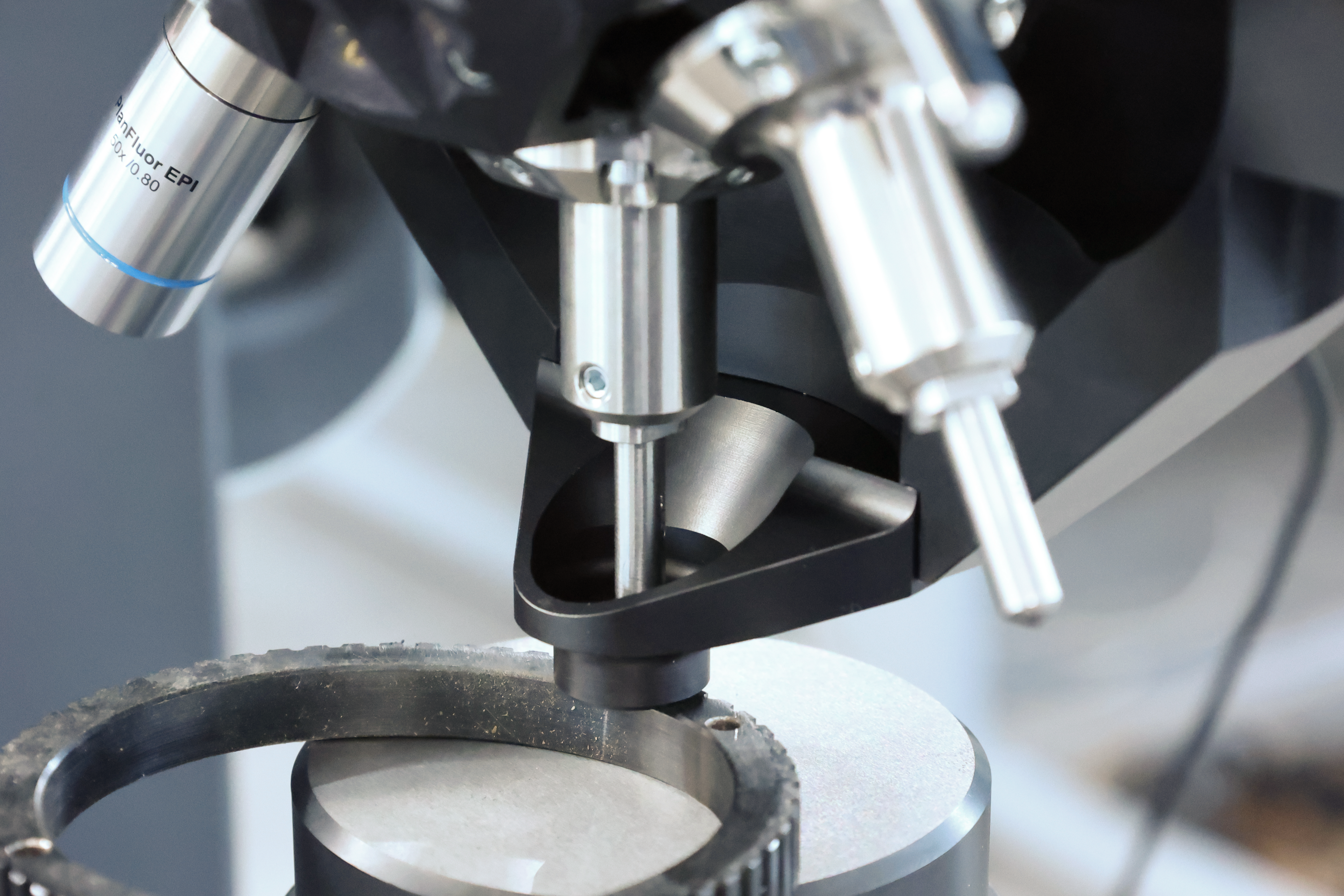

  • De testsamples worden geplaatst of ingeklemd op een standaard testtafel, een speciaal prisma, een vlakke of ronde testtafel of andere werktuigen. Met de volautomatische modellen kunnen ook sampleklemmen voor ingebedde samples gebruikt worden.

Hardheidsmeetmethoden - Diepe inzichten met de juiste testmethode

  • Afhankelijk van het model ondersteunt de hardheidsmeter belastingen van 0,3-250 kg of 3-3.000 kg.

  • De macro hardheidsmeter is geschikt voor al uw hardheidstoepassingen, zowel optische methoden als methoden op basis van differentiële dieptemeting. Dit zijn onder andere Vickers, Brinell, Knoop of Rockwell.

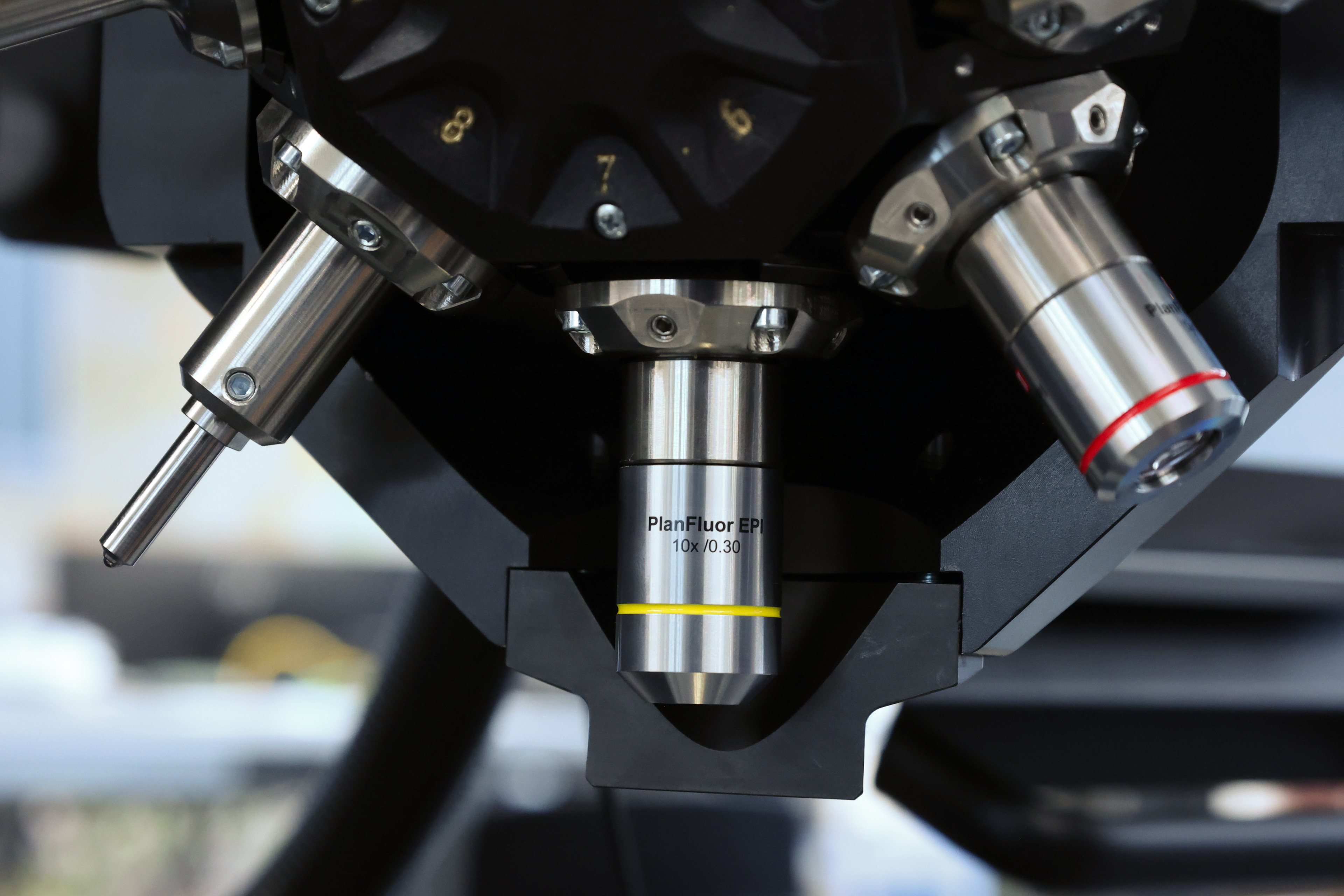

  • Verschillende objectieven zijn selecteerbaar op basis van de materiaalhardheid en testlast, en geven uw testresultaten in hoge resolutie weer. De testresultaten kunnen omgezet worden in andere hardheidswaarden volgens de gangbare normen.

DuraVision - betrouwbare resultaten & hoge terugverdienbaarheid

  • Uw investering in een DuraVision hardheidsmeter reduceert de kosten voor uw hardheidsmeetprocessen aanzienlijk. De snelle voorbereiding van testtaken, de mogelijkheid om sjablonen op te slaan voor terugkerende tests en de volautomatische testprocedure reduceren de tijd nodig voor hardheidsmetingen en besparen dagelijks geld voor onze klanten.
  • Dankzij het intuïtieve en gebruiksvriendelijke softwareplatform bent u snel vertrouwd met het programma en betrouwbare bediening.

DuraVision varianten vergeleken

DuraVision varianten vergeleken

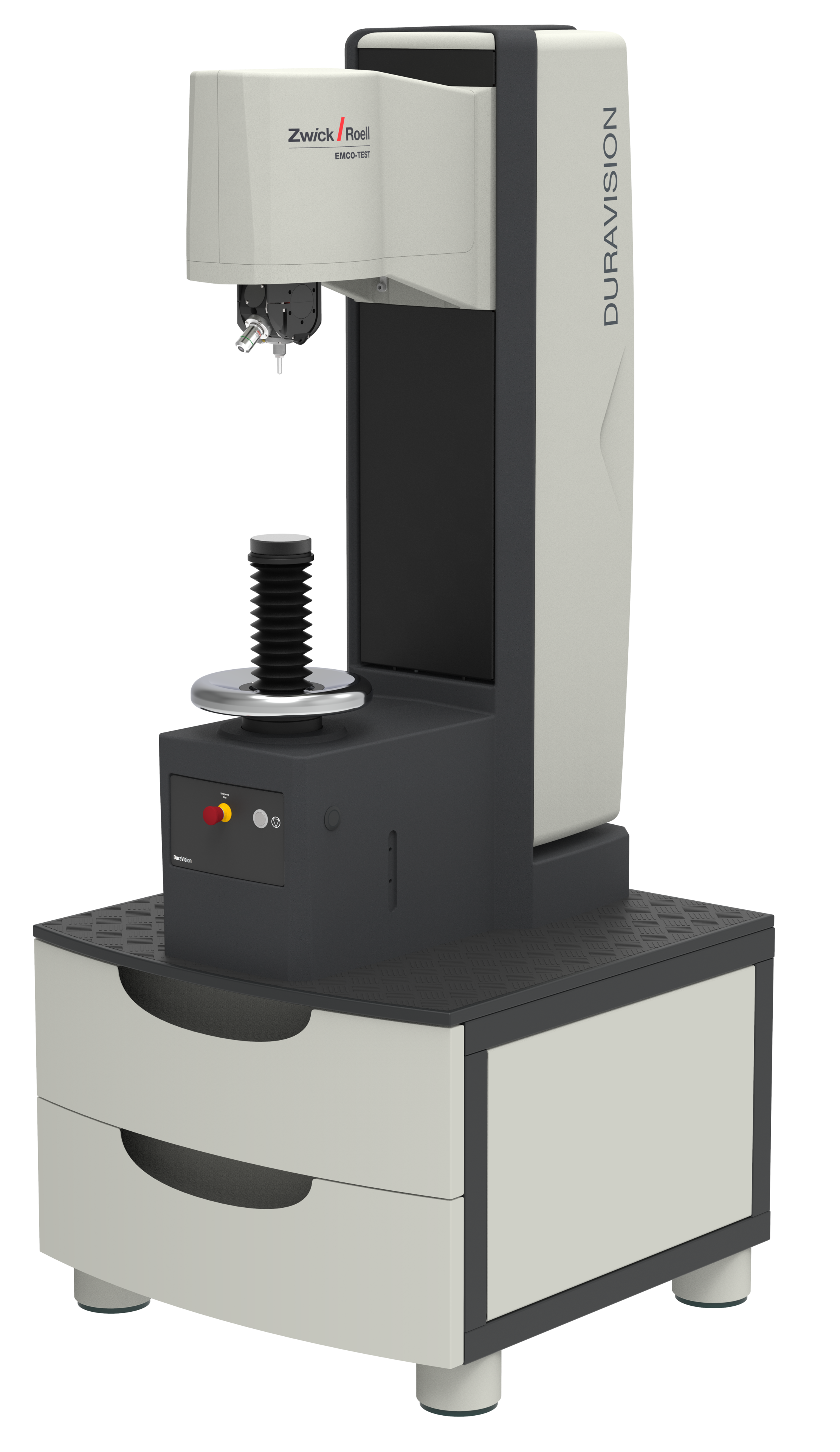

DuraVision 20/30 Lite DuraVision 20/30 DuraVision 200/300 DuraVision 250/350
Universele hardheidsmeter DuraVision 20/30 Universele hardheidsmeter DuraVision 200/300 Universele hardheidsmeter DuraVision 250/350
Belastingsbereik 0,3-250 kg / 3-3.000 kg 0,3-250 kg / 3-3.000 kg 0,3-250 kg / 3-3.000 kg 0,3-250 kg / 3-3.000 kg

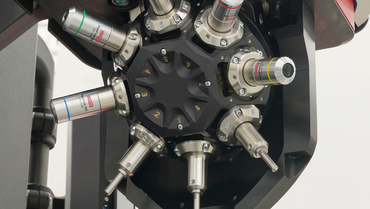

Meetrevolver 2-Richtings revolverkop Stervormige revolverkop Stervormige revolverkop Stervormige revolverkop
Scherm PC Scherm Scherm PC
Automatiseringsniveau Halfautomatisch Halfautomatisch Halfautomatisch Volautomatisch
Software ecos Workflow Touch ecos Workflow Touch ecos Workflow Touch ecos Workflow Pro
Positionering van component Manueel Manueel Manueel Lineaire tafel
Sampletoevoer Handwiel Handwiel Gemotoriseerde testeenheid Gemotoriseerde testeenheid



Heeft u vragen over onze producten?

Contacteer gerust onze productexperten.
Wij kijken er naar uit u te adviseren.



Contacteer ons

Functies van de DuraVision

Sampleklemmen
Enkelvoudige meting
Gebruikersbeheer
Evaluatie van de meetgegevens
Testtafels
DuraVision inklemmen van het sampleDuraVision inklemmen van het sample

Door de video af te spelen, stemt u in met het gebruik van cookies en de overdracht van gegevens naar YouTube in de VS. Verdere informatie over gegevensbescherming.

Sampleklemmen

Bij complexere samplevormen kan gewerkt worden met een klemvlak of zonder inklemming.

DuraVision enkelvoudige Vickers metingDuraVision enkelvoudige Vickers meting

Door de video af te spelen, stemt u in met het gebruik van cookies en de overdracht van gegevens naar YouTube in de VS. Verdere informatie over gegevensbescherming.

Enkelvoudige meting

In slechts enkele stappen begeleidt de software u doorheen het testproces. Stel de gewenste methode en belasting in via het aanraakscherm om de geschikte locatie te zoeken en de hardheidsmeting te starten. Alle testpunten worden samengevat in staafdiagrammen of statistische tabellen voor een informatief overzicht van uw resultaten. Voor een preciezere analyse van individuele testpunten kunnen lijsten gegenereerd worden in het “Resultaten” veld.

DuraVision gebruikersbeheerDuraVision gebruikersbeheer

Door de video af te spelen, stemt u in met het gebruik van cookies en de overdracht van gegevens naar YouTube in de VS. Verdere informatie over gegevensbescherming.

Gebruikersbeheer

Stel individuele rechten in voor elke gebruiker. De gebruikersrechten worden gedefinieerd via creatie en toewijzing aan elke gebruiker van verschillende groepen. De toegang voor gebruikers is beveiligd met een paswoord.

DuraVision beheer van meetgegevensDuraVision beheer van meetgegevens

Door de video af te spelen, stemt u in met het gebruik van cookies en de overdracht van gegevens naar YouTube in de VS. Verdere informatie over gegevensbescherming.

Evaluatie van de meetgegevens

Plan uw test op voorhand en wijs een specifieke groep meetgegevens toe aan elke component. Na selectie van een groep worden uw testresultaten afzonderlijk opgeslagen en opgehaald met lijsten. Gebruik de beheersfunctie voor gegroepeerde meetgegevens om testgegevens toe te wijzen aan specifieke gebruikers, gebruikersgroepen, loten of departementen.

DuraVision testtafelsDuraVision testtafels

Door de video af te spelen, stemt u in met het gebruik van cookies en de overdracht van gegevens naar YouTube in de VS. Verdere informatie over gegevensbescherming.

Testtafels

Afhankelijk van de afmetingen en de vorm van uw onderdelen, zijn een breed gamma optionele sampletafels beschikbaar voor makkelijker testen. De juiste testtafel maakt hardheidsmetingen op remschijven, kleppen, buizen, sferische componenten of motorblokken makkelijk. Elke sampletafel kan makkelijk uitgewisseld worden via ons insteeksysteem.

Functies van de volautomatische DuraVision 250/350

Seriemetingen
Sjabloonfunctie
Enkelvoudige meting
Hermeting
DuraVision 250/350 seriemetingDuraVision 250/350 seriemeting

Door de video af te spelen, stemt u in met het gebruik van cookies en de overdracht van gegevens naar YouTube in de VS. Verdere informatie over gegevensbescherming.

Seriemetingen

De testpunteditor is een handig werktuig dat u helpt bij het creëren van testpunten op exacte afstanden van elkaar. Reeksen kunnen echter ook rechtstreeks op het sample geplaatst worden via de evaluatiecamera, de overzichtscamera of het panorama. De individuele punten worden in het beeld geplaatst met een muisklik. De testpunten kunnen daarnaast automatisch verdeeld worden over de rij met het lijn- of polyline-gereedschap. Afhankelijk van de toepassing worden de afstanden tot de randen of andere testpunten precies bepaald volgens de norm.

DuraVision sjabloonfunctieDuraVision sjabloonfunctie

Door de video af te spelen, stemt u in met het gebruik van cookies en de overdracht van gegevens naar YouTube in de VS. Verdere informatie over gegevensbescherming.

Sjabloonfunctie

Een op voorhand aangemaakt sjabloon verkort de bediening aanzienlijk voor volautomatische hardheidsmeters. Bij tests op eenzelfde type sample of voor het frequent testen van samples die voldoen aan een bepaalde parameterset (toleranties, testmethoden, testpunten, geometrische correcties, etc.) is het gebruik van een sjabloon aangeraden. Opgeslagen sjablonen kunnen testparameters bevatten (methoden, belasting, conversies en geometrische correcties) maar ook complete testreeksen met referentiepunten. Ook samples die al gemeten werden, kunnen gebruikt worden als sjabloon. Na het openen van het sjabloon hoeft u enkel het referentiepunt op het sample te plaatsen om te kunnen beginnen met de hardheidsmeting.

DuraVision enkelvoudige metingDuraVision enkelvoudige meting

Door de video af te spelen, stemt u in met het gebruik van cookies en de overdracht van gegevens naar YouTube in de VS. Verdere informatie over gegevensbescherming.

Enkelvoudige meting

De software van uw hardheidsmeter begeleidt u stap voor stap doorheen het testproces. Nadat u de methode heeft gekozen, zoekt u een geschikte positie voor de enkelvoudige meting via het livebeeld. Met enkele klikken is de testprocedure goedgekeurd en worden de gegenereerde waarden opgeslagen in een testpuntenlijst. Staafdiagrammen en statistische tabellen leveren nuttige informatie over de kwaliteit van uw onderdelen.

DuraVision opnieuw opmeten van indrukkingenDuraVision opnieuw opmeten van indrukkingen

Door de video af te spelen, stemt u in met het gebruik van cookies en de overdracht van gegevens naar YouTube in de VS. Verdere informatie over gegevensbescherming.

Hermeting

De automatische evaluatie van testpunten werkt met een precies algoritme voor automatisch opmeten van de indrukkingen. Afhankelijk van de oppervlaktetoestand, de testmethode en het materiaal kan het nodig zijn een testpunt opnieuw te meten. Met ecos Workflow kunnen alle punten opnieuw gemeten of geëvalueerd worden met een andere lens. Als uw indrukking niet leidt tot een resultaat omdat het oppervlak beschadigd is, kan deze ook vervangen worden door een nieuw punt.

Optionele functies van de DuraVision 250/350

Testen van tandwielen met de gearMASTER
Referentielijnen - LINEplus
Automatische detectie van de randen van een sample met ecos AUTOROW
CHD, NHD, SHD tests
Hardheidskaarten - areaMASTER
Panoramisch overzicht
Polyline
DuraVision 250/350 gearMASTER voor CHD reeksenDuraVision 250/350 gearMASTER voor CHD reeksen

Door de video af te spelen, stemt u in met het gebruik van cookies en de overdracht van gegevens naar YouTube in de VS. Verdere informatie over gegevensbescherming.

Testen van tandwielen met de gearMASTER

Deze optionele functie is beschikbaar voor alle volautomatische DuraScan en DuraVision hardheidsmeters. Met deze module kunnen tandwielsamples eenvoudig en precies volgens de norm getest worden. CHD, NHD en SHD reeksen kunnen ingesteld worden aan de basis van de tand, op de flanken en in de as van het tandwiel. De basis van de lijnconstructie is de 30° tangente vanuit de basis van de tand. Op basis van het design wordt het kernhardheidspunt nauwkeurig gepositioneerd. Met de sjabloonfunctie kan u het tandwiel snel, efficiënt en reproduceerbaar testen. Het werktuig voldoet aan de courante richtlijnen voor belastingstests op tanden van tandwielen en is beschikbaar als optionele uitbreiding op de ecos Workflow software voor hardheidsmetingen.

DuraVision 250/350 LINEplus referentielijnenDuraVision 250/350 LINEplus referentielijnen

Door de video af te spelen, stemt u in met het gebruik van cookies en de overdracht van gegevens naar YouTube in de VS. Verdere informatie over gegevensbescherming.

Referentielijnen - LINEplus

De eco LINEplus softwaremodule bevat een set referentiewerktuigen die u helpen bij het plaatsen van testpunten en reeksen op uw sample volgens precieze maatspecificaties. Alle start- en eindpunten hebben een snapfunctie voor de testpunten. Referentielijnen en polylines kunnen nu om het even wanneer bewerkt en opgeslagen worden als sjablonen, samen met alle testpunten.

DuraVision 250/350 detectie van de randen van een sampleDuraVision 250/350 detectie van de randen van een sample

Door de video af te spelen, stemt u in met het gebruik van cookies en de overdracht van gegevens naar YouTube in de VS. Verdere informatie over gegevensbescherming.

Automatische detectie van de randen van een sample met ecos AUTOROW

ecos AUTOROW zorgt voor een precieze automatische positionering van testreeksen aan de rand van het sample. Dit verhoogt de efficiëntie van de volautomatische hardheidsmeter aanzienlijk. Startpunten van reeksen (T-cursor) worden automatisch in het overzichtsbeeld gepositioneerd aan de rand van het sample. De rand wordt vanzelf gedetecteerd en precies in het beeld van de meetcamera geplaatst, de rij wordt verplaatst en onder rechte hoeken uitgelijnd ten opzichte van de rand van het sample. Het maakt geen verschil als de reeks licht buiten of binnen de rand van het sample wordt geplaatst. Deze functie is ideaal voor gebruik in combinatie met vooraf gedefinieerde samples. Aangezien alle reeksen vooraf gedefinieerd zijn, moet het sample enkel nog uitgelijnd worden op het onderdeel met een samplereferentiepunt in het livescherm. De fijne positionering gebeurt automatisch met een muisklik - met ecos AUTOROW.

DuraVision 250/350 CHD, NHD, SHD testsDuraVision 250/350 CHD, NHD, SHD tests

Door de video af te spelen, stemt u in met het gebruik van cookies en de overdracht van gegevens naar YouTube in de VS. Verdere informatie over gegevensbescherming.

CHD, NHD, SHD tests

Maak uw CHD, NHD of SHD reeks voor metingen boven het rooster in de testpunteditor. Plaats vervolgens de reeksen op het sample. Het positioneren kan gebeuren met de evaluatiecamera, de overzichtscamera en in het panoramisch overzicht. Voor NHD metingen kunnen de kernhardheden afzonderlijk gedefinieerd worden.

DuraVision 250/350 hardheidskaartenDuraVision 250/350 hardheidskaarten

Door de video af te spelen, stemt u in met het gebruik van cookies en de overdracht van gegevens naar YouTube in de VS. Verdere informatie over gegevensbescherming.

Hardheidskaarten - areaMASTER

Deze softwaremodule ondersteunt bij geautomatiseerde oplossingen voor complexe hardheidsmetingen. De module helpt laboratoriumgebruikers die een groot aantal testpunten willen plaatsen op een bepaald oppervlak of langs de rand van een sample. De geïntegreerde hardheidskaart - een gekleurde mapping van de hardheidsverdeling op een oppervlak - verzekert een optimale visualisatie van uw resultaten. Zelfs grote hoeveelheden informatie, zoals hardheidswaarden en coördinaten van testpunten, worden duidelijk weergegeven. Logica, transparantie en een zeer eenvoudige bediening zijn de belangrijkste overwegingen in onze software-ontwikkeling. De areaMaster is geïntegreerd in de ecos Workflow bediensoftware en garandeert gebruiksgemak en uitgebreide exportmogelijkheden.

DuraVision 250/350 panoramisch overzichtDuraVision 250/350 panoramisch overzicht

Door de video af te spelen, stemt u in met het gebruik van cookies en de overdracht van gegevens naar YouTube in de VS. Verdere informatie over gegevensbescherming.

Panoramisch overzicht

Creëer een panoramisch overzicht van uw sample door het oppervlak te scannen met een overzichtscamera met hoge resolutie, ook in HDR kwaliteit. De individuele afbeeldingen worden samengevoegd tot een panoramisch beeld met hoge resolutie. Zowel testpunten als testreeksen kunnen rechtstreeks in het panoramisch overzicht geplaatst worden. Het livebeeld van de evaluatiecamera wordt weergegeven als overlay in het offline beeld. Zo kunnen kritische zones preciezer geanalyseerd worden. Met de stitchingfunctie kunnen grote gedetailleerde afbeeldingen gesuperponeerd worden op het panorama met de evaluatiecamera. Er zijn geen beperkingen voor het ideale beeld van uw sample.

DuraVision 250/350 verdeling van testpunten langs een polylijnDuraVision 250/350 verdeling van testpunten langs een polylijn

Door de video af te spelen, stemt u in met het gebruik van cookies en de overdracht van gegevens naar YouTube in de VS. Verdere informatie over gegevensbescherming.

Polyline

Met de polyline kan u contouren, oppervlakken of specifieke paden tekenen op het onderdeel. Verdeel zoveel testpunten als u wil over de lijn met verschillende verdelingsmogelijkheden. Plaats ook punten op een afstand van de lijn of vul gebieden met verschillende punten. Elke lijn kan opgeslagen worden als sjabloon en helpt u bij uw testproces.

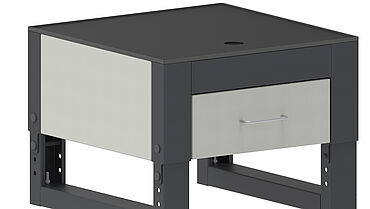

Toebehoren voor de DuraVision macro hardheidsmeter

Wanneer u de hardheidsmeter in detail bekijkt, zal u duidelijk de vele verborgen voordelen zien die ontstaan zijn uit onze vele jaren ontwikkeling. De DuraVision zit nu in zijn vijfde generatie en bevat vele verbeteringen gebaseerd op de feedback van onze klanten over meerdere decennia. Vandaag gebruiken we de nieuwste technologie in onze toestellen om onze positie als pionier op vlak van hardheidsmeters te bewaren.

Andere macro hardheidsmeters

Interessante toepassingen

Brinell hardheidsmeting metaal
ISO 6506, ASTM E10
naar Brinell hardheidsmeting metaal
Rockwell hardheidsmeting metaal
ISO 6508, ASTM E18
naar Rockwell hardheidsmeting metaal
Vickers hardheidsmetingen metaal
ISO 6507, ASTM E92, ASTM E384
naar Vickers hardheidsmetingen metaal
