HTM hogesnelheids testmachine

Testgewicht

25 kN - 160 kN
12 m/s - 20 m/s

Type test

Hogesnelheids trektests
Doorsteektest

Normen

ISO 6603-2
ASTM D3763-02
ISO26203-2
SEP 1230
ESIS P7-00

Beschrijving Video’s Voordelen Technisch overzicht Werktuigen

Hoge reksnelheden en crash-simulaties

Met de HTM servohydraulische hoge snelheidstestmachines kunnen reksnelheidsafhankelijke karakteristieken bepaald worden in een breed snelheidsbereik. Toepassingen voor de HTM hoge snelheid testmachines zijn doorsteektests, hogesnelheids trektests, peel- en scheurtests aan hoge snelheden. In combinatie met het optionele T-gleuf platform kunnen eveneens crashtests op componenten uitgevoerd worden.

De HTM reeks is beschikbaar in verschillende uitvoeringen met maximale belastingen van 25 kN, 50 kN, 80 kN of 160 kN.

Het breukgedrag van vele materialen is afhankelijk van o.a. de belastingssnelheid. Voor numerische berekeningen in het kader van crashveiligheid zijn relevante gegevens en vervangende vergelijkingen nodig. Met een maximale zuigersnelheid van 20 m/s zijn hogesnelheids testmachines geschikt voor crash-simulatie. Voor elke test kan een snelheid gekozen worden in een breed bereik, van zeer traag tot maximale snelheid.

Hoge snelheid testmachines vormen een compleet systeem, waarin alle componenten zoals hydraulische groep, frame met hoge snelheidscilinder en veiligheidsbehuizing, snelle testControl meet- en regelsturing met PC en testXpert testsoftware, op elkaar afgestemd zijn.

Hogesnelheids testmachines

Met de testmachine voor hoge reksnelheden kunnen hogesnelheids trektests uitgevoerd worden tot 1.000 °C.

Voordelen en eigenschappen

Frame

Extreem stijf testframe, ontworpen voor de hoge impulspieken bij tests met hoge reksnelheden.

Testsoftware

Onze testXpert testsoftware biedt u een softwareplatform met een consistente layout - van het instellen van de test tot de evaluatie.

Rekmeting

Makkelijke integratie van optische rekmeters

Installatie

De machine is gemonteerd op pneumatische dempers, zodat ze vrijwel overal geïnstalleerd kan worden.

Technisch overzicht

Testmachine voor hoge reksnelheden HTM 2512 — Vergelijking van hogesnelheidstestmachines

Testmachine voor hoge reksnelheden HTM 5020 — Vergelijking van hogesnelheidstestmachines

	HTM 2512	HTM 5020	HTM 8020	HTM 16020
Kracht	25 kN	50 kN	80 kN	160 kN
Zuigersnelheid, max.	12 m/s	20 m/s	20 m/s	20 m/s
Installatie van testcilinder	Onderste traverse	Bovenste traverse	Bovenste traverse	Bovenste traverse
T-gleufplaat	Neen	Optioneel	Optioneel	Ja
Typische toepassingen	Kunststoffen (polymeren, polyurethaan)	Kunststoffen Metalen samples (bv. koetswerkonderdelen) Vezelversterkte composieten Onderdelen	Kunststoffen Metalen (bv. koetswerkonderdelen) Vezelversterkte composieten Onderdelen	Metaal Onderdelen Riemen

Type HTM	2512
Nominale kracht	25	kN
Testbelasting F_max in trek- en drukrichting	25	kN
Zuigersnelheid	12/0,001	max/min m/s
Slaglengte
Totaal	300	mm
Bruikbaar	250	mm
Totale slaglengte	250	mm
Einddempers	2x25	mm
Effectieve slag	200	mm
Nominale druk	280	bar
Cilinderontwerp	Dubbele zuigerstang met hydrostatische lagering
Krachtmeting	Piezo-elektrisch
Verplaatsingsmeting	Incrementeel
Afmetingen ¹
A - hoogte testframe	2665	mm
A_K - gekantelde afmeting voor installatie	2850	mm
Max. breedte testframe	1090	mm
Max. diepte testframe	750	mm
D - afstand tussen de kolommen	565	mm
E - kolomdiameter	80	mm
F - hoogte bovenste rand onderste traverse	1000	mm
G - max. hoogte testruimte	1370	mm
H - verstelbereik traverse	1000	mm
Gewicht	1600	kg
Artikelnummer
HTM 2512 frame	046216
HTM 2512 cilinder	014113
HTM2512 veiligheidskooi	1014336
HTM 2512 veiligheidskooi (voor temperatuurkast)	031189
Benodigd toebehoren²
HTM A-I hydraulisch verdeelstation	072573
Lekoliepomp	924785

Afmetingen met veiligheidsbehuizing
De machine kan verbonden worden met een centraal hydraulisch systeem of een afzonderlijke hydraulische groep op 280 bar.

Beschrijving	Waarde
Type HTM	5020
Nominale kracht	50	kN
Zuigersnelheid	20 / 0.001	max/min m/s
Totale slaglengte	350	mm
Einddempers	2 x 50	mm
Effectieve slag	250	mm
Nominale druk	280	bar
Cilinderontwerp	Dubbele zuigerstang met hydrostatische lagering
Krachtmeting	Piëzo-elektrisch
Verplaatsingsopnemer	Incrementeel
Afmetingen ¹
A - hoogte testframe	3000	mm
A_K - gekantelde afmeting voor installatie	3160	mm
A_G350 - Totale hoogte met cilinder	3990	mm
Max. breedte testframe	1200	mm
Max. diepte testframe	1130	mm
D - afstand tussen de kolommen	670	mm
E - kolomdiameter	100	mm
F - hoogte bovenste rand onderste traverse	890	mm
G - max. hoogte testruimte	1705	mm
H - max. werkhoogte testruimte	1670	mm
J - verstelbereik traverse	1150	mm
Gewicht met T-gleuf platform	2900	kg
Artikelnummer
HTM frame met T-gleuf platform	028320
HTM cilinder	009522
HTM veiligheidskooi	935683
Benodigd toebehoren²
HTM hydraulisch verdeelstation B-I met slanghouder	072574
Lekoliepomp	924785

Afmetingen met veiligheidsbehuizing
De machine kan verbonden worden met een centraal hydraulisch systeem of een afzonderlijke hydraulische groep op 280 bar.

Type HTM	8020
Nominale kracht	80	kN
Zuigersnelheid	20 / 0.001	max/min m/s
Totale slaglengte	350	mm
Einddempers	2 x 50	mm
Effectieve slag	250	mm
Nominale druk	280	bar
Cilinderontwerp	Dubbele zuigerstang met hydrostatische lagering
Krachtmeting	Piëzo-elektrisch
Verplaatsingsopnemer	Incrementeel
Afmetingen ¹
A - hoogte testframe	3000	mm
A_K - gekantelde afmeting voor installatie	3160	mm
A_G350 - Totale hoogte met cilinder	3990	mm
Max. breedte testframe	1200	mm
Max. diepte testframe	1130	mm
D - afstand tussen de kolommen	670	mm
E - kolomdiameter	100	mm
F - hoogte bovenste rand onderste traverse	890	mm
G - max. hoogte testruimte	1705	mm
H - max. werkhoogte testruimte	1670	mm
J - verstelbereik traverse	1150	mm
Gewicht met T-gleuf platform	3000	kg
Artikelnummer
HTM frame met T-gleuf platform	1038693
HTM cilinder	022354
HTM veiligheidskooi	022356
Benodigd toebehoren²
HTM hydraulisch verdeelstation B-I met slanghouder	072574
Lekoliepomp	924785

Afmetingen met veiligheidsbehuizing
De machine kan verbonden worden met een centraal hydraulisch systeem of een afzonderlijke hydraulische groep op 280 bar.

Type HTM	16020
Nominale kracht, statisch	160	kN
Zuigersnelheid	20 / 0.001	max/min m/s
Totale slaglengte	400	mm
Einddempers	2 x 50	mm
Effectieve slag	300	mm
Nominale druk	280	bar
Cilinderontwerp	Dubbele zuigerstang met hydrostatische lagering
Krachtmeting	Piëzo-elektrisch
Verplaatsingsopnemer	Incrementeel
T-gleuven	volgens DIN650-22H8, afstand 200 mm
Afmetingen ¹
A - Min. hoogte testframe	2793	mm
A_K - gekantelde afmeting voor installatie	3552	mm
A_G400 - Totale hoogte met cilinder	4264	mm
Max. breedte testframe	1560	mm
Max. diepte testframe	1353	mm
D - afstand tussen de kolommen	880	mm
E - kolomdiameter	120	mm
F - hoogte bovenste rand onderste traverse	432	mm
G - max. hoogte testruimte	1800	mm
H - max. werkhoogte testruimte	1718	mm
J - verstelbereik traverse	1200	mm
Gewicht met cilinder	13000	kg
Artikelnummer
HTM frame met T-gleuf platform	026388
HTM cilinder	026390
HTM veiligheidskooi	026392
Benodigd toebehoren²
HTM hydraulisch verdeelstation B-II met slanghouder	072577
2X lekoliepomp	924785

Afmetingen zonder veiligheidskooi en buisklemmen
De machine kan verbonden worden met een centraal hydraulisch systeem of een afzonderlijke hydraulische groep op 280 bar.

Heeft u vragen over onze producten?

Contacteer gerust onze productexperten.
Wij kijken er naar uit u te adviseren.

Contacteer ons

Werktuigen voor doorsteektests en trektests bij hoge snelheid

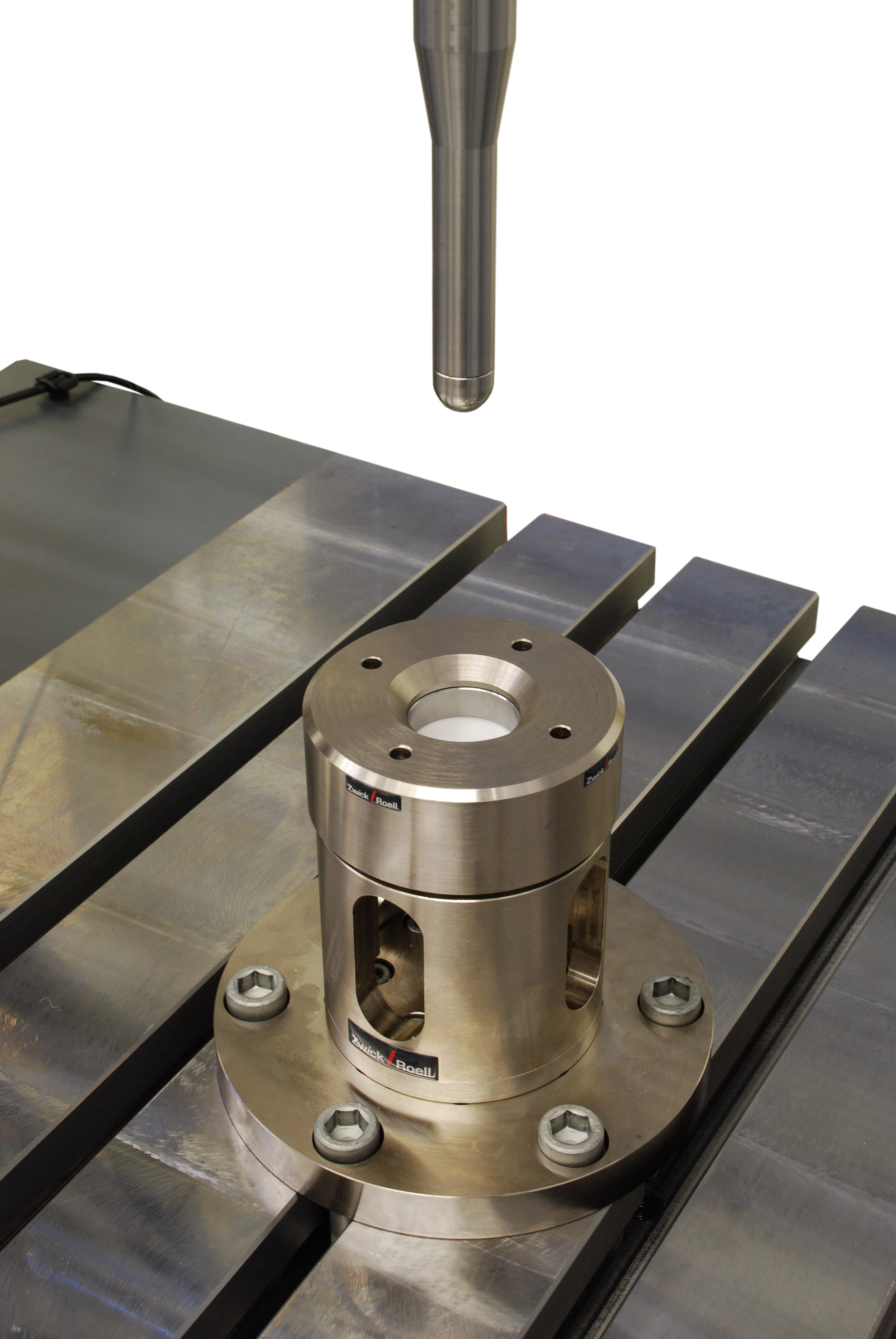

Werktuig voor doorsteektests

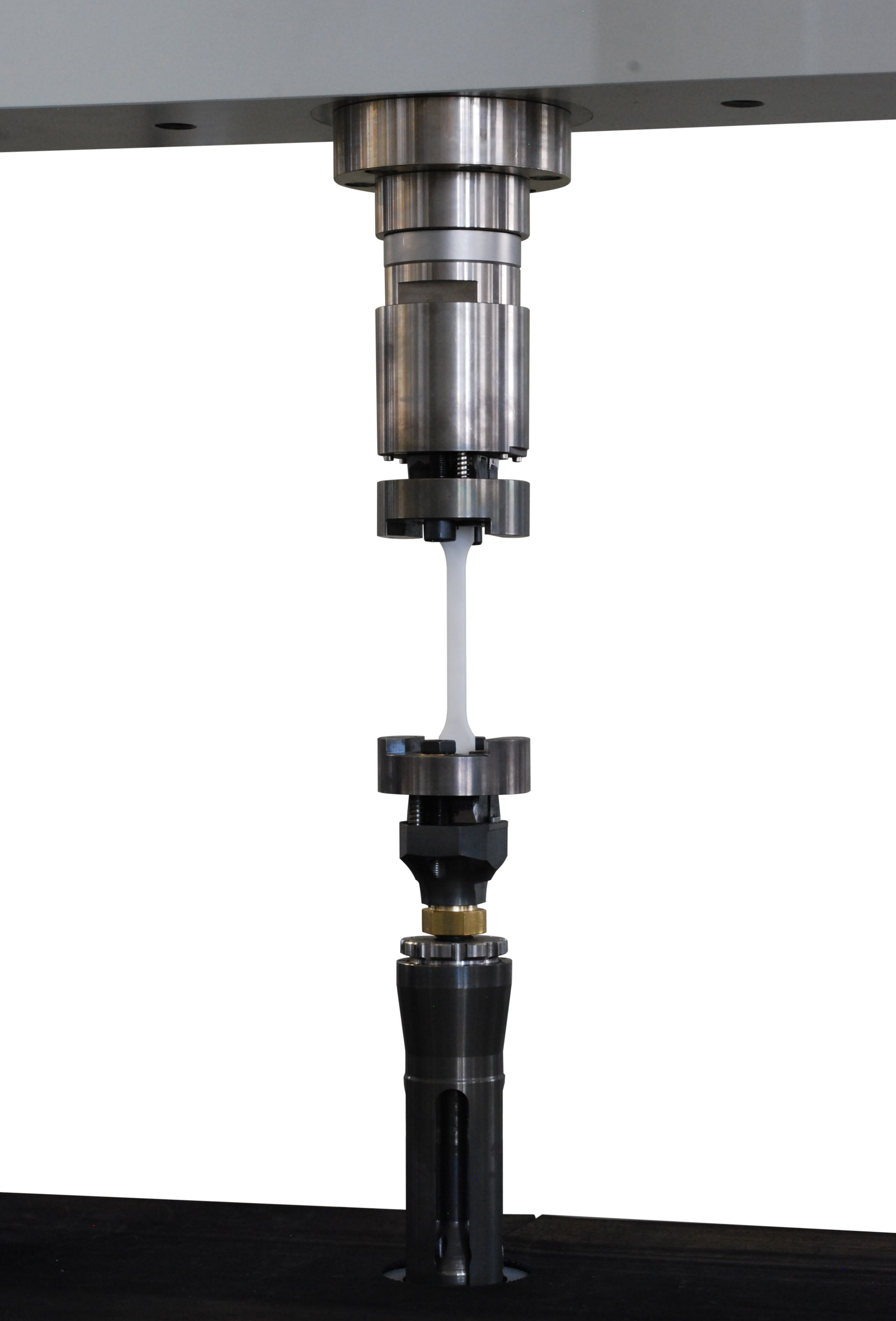

Werktuig voor hogesnelheids trektests op kunststof

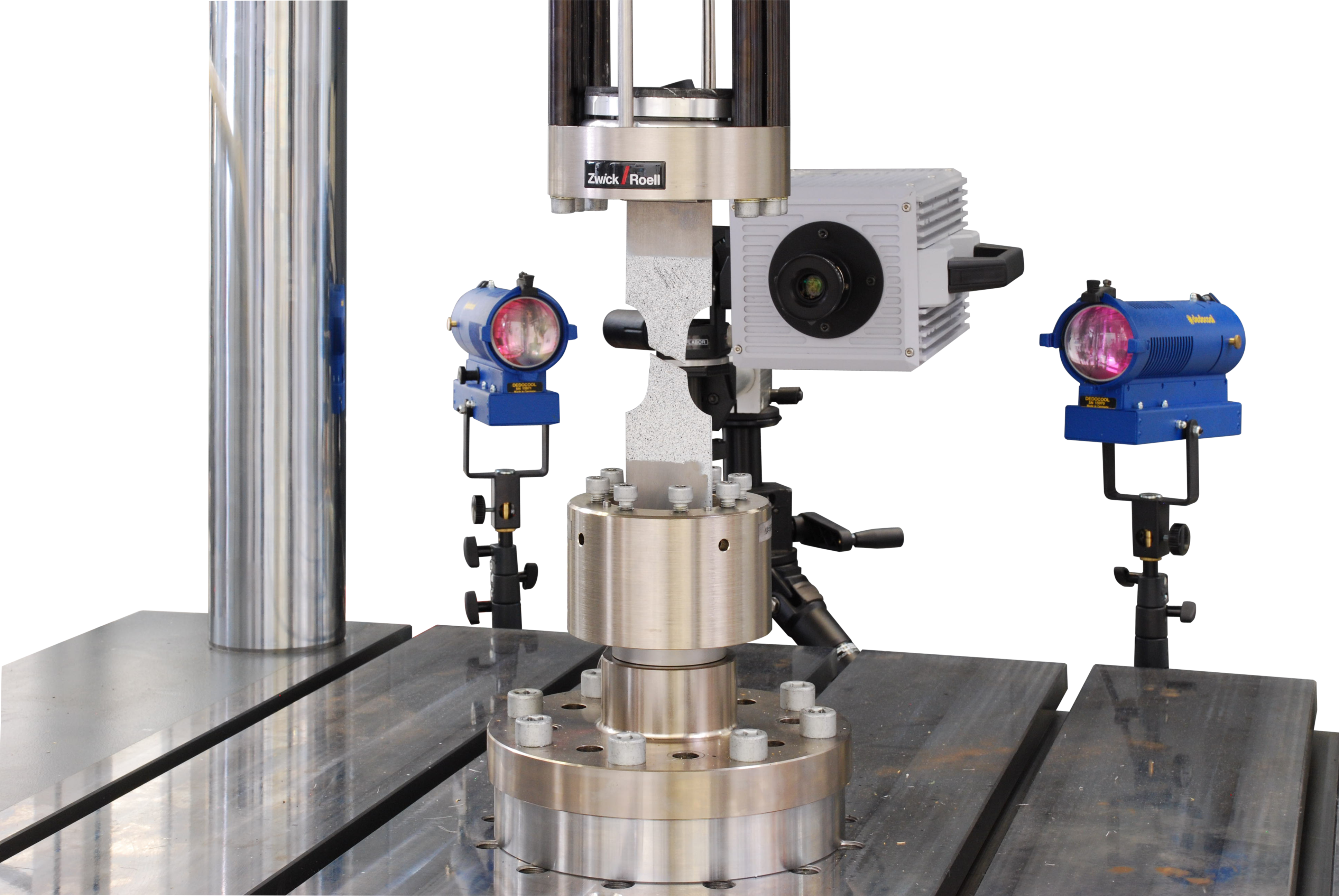

Werktuig voor hogesnelheids trektests op metaal

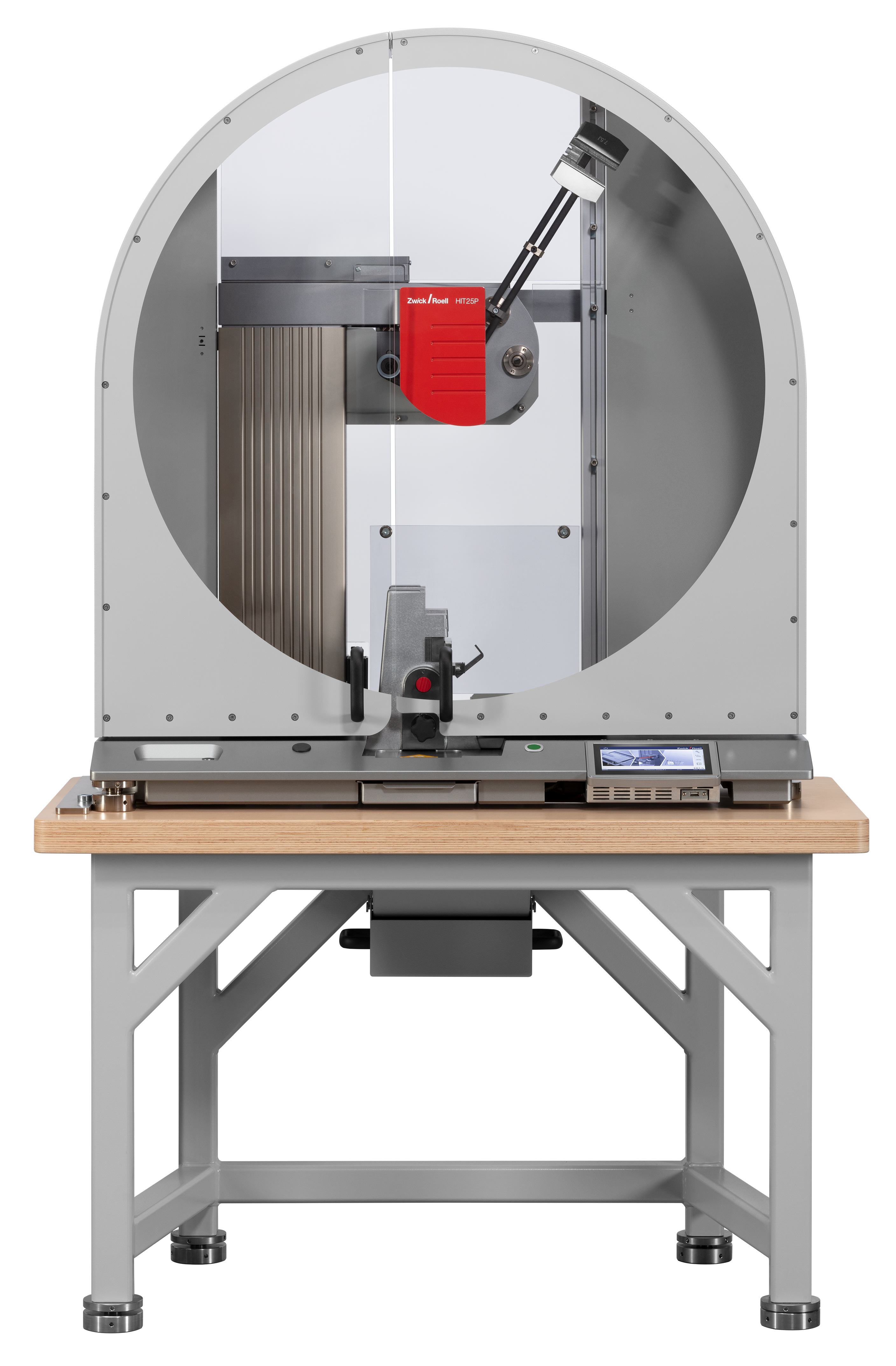

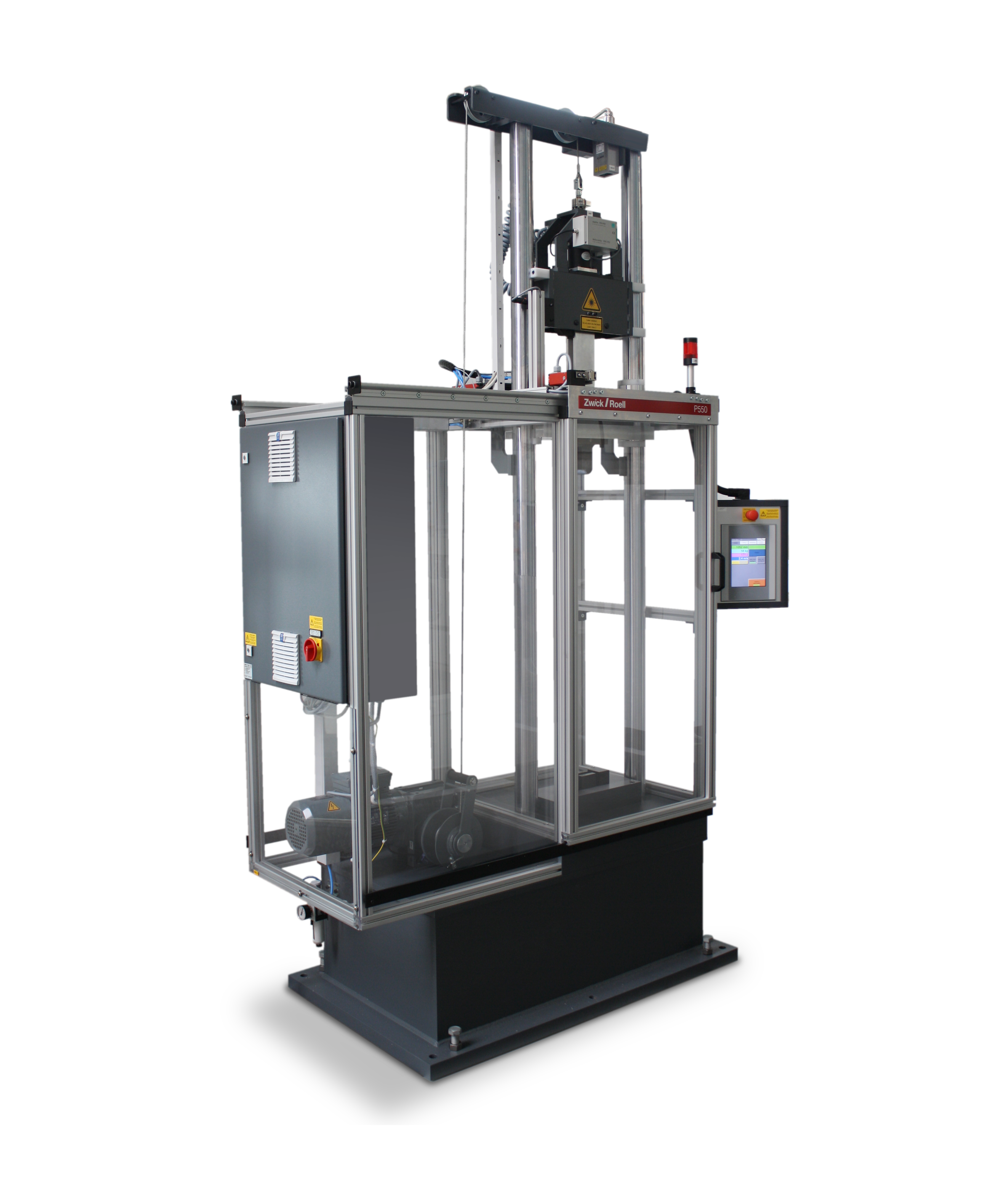

Bijkomende testmachines voor impacttests

Courante tests

Bijzondere toepassingen voor HTM hogesnelheids testmachines zijn onder andere doorsteektests en hogesnelheids trektests, maar ook afpel- en afschuiftests bij hoge testsnelheden. Ze zijn uitermate geschikt voor het bepalen van materiaalgedrag onder crashbelasting. Hun maximale zuigersnelheid van 20 m/s (72 km/u) is sneller dan de 64 km/u gebruikt in de Euro NCAP frontale aanrijdingstest.

Hogesnelheids trektest

Tijdens een hogesnelheids trektest, wordt een test uitgevoerd op een vlak sample met zeer hoge belastingssnelheden tot wel 20 m/s.

naar Hogesnelheids trektest

Doorsteektest op testplaatjes volgens ISO 6603-2, ISO 7765-2, ASTM D 3763

Penetratietest op testplaatjes

Tijdens een doorsteektest wordt de impactsterkte van een polymeer bepaald bij verhoogde reksnelheden en een multiaxiale spanningstoestand.

naar Penetratietest op testplaatjes
