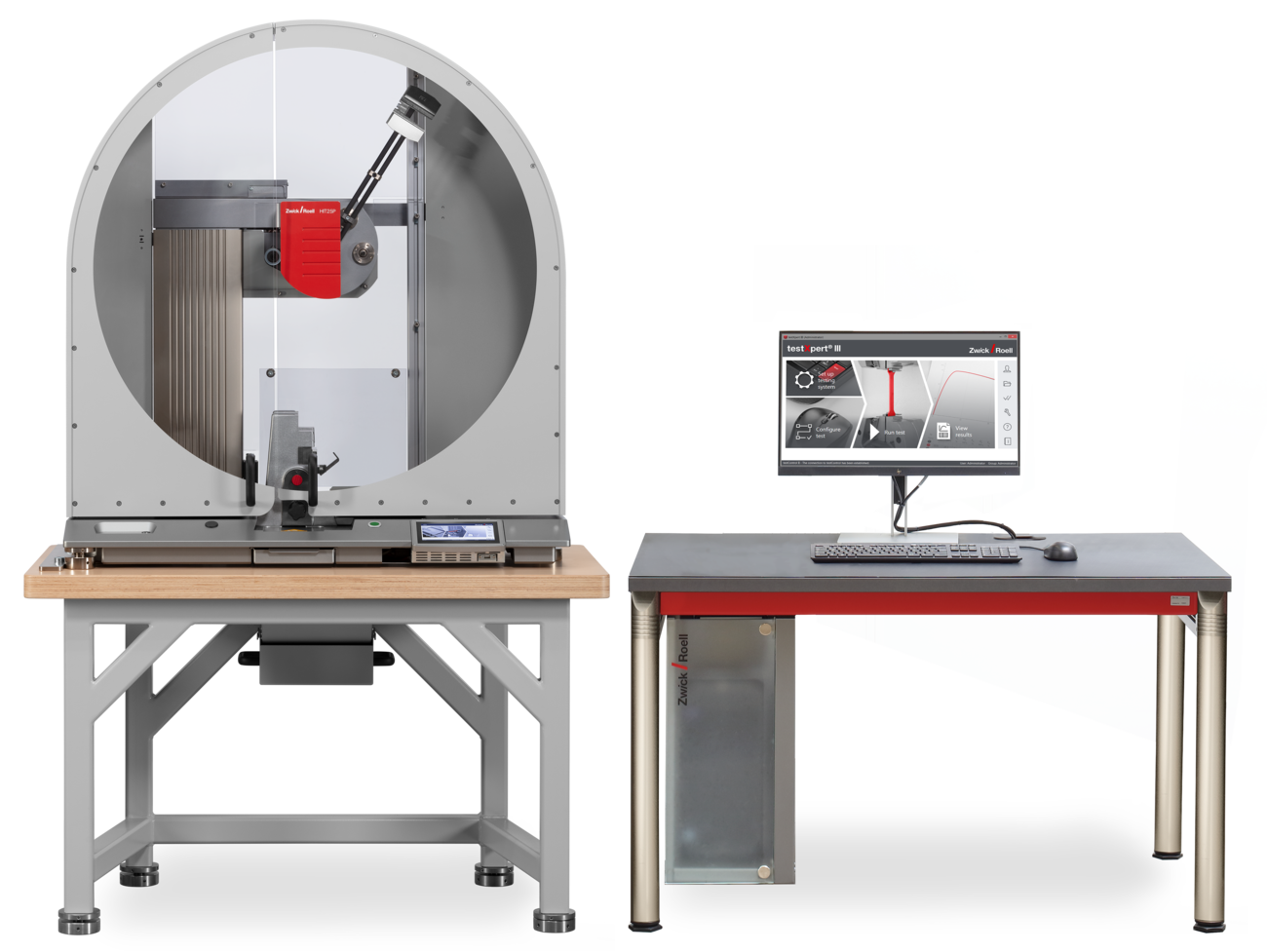

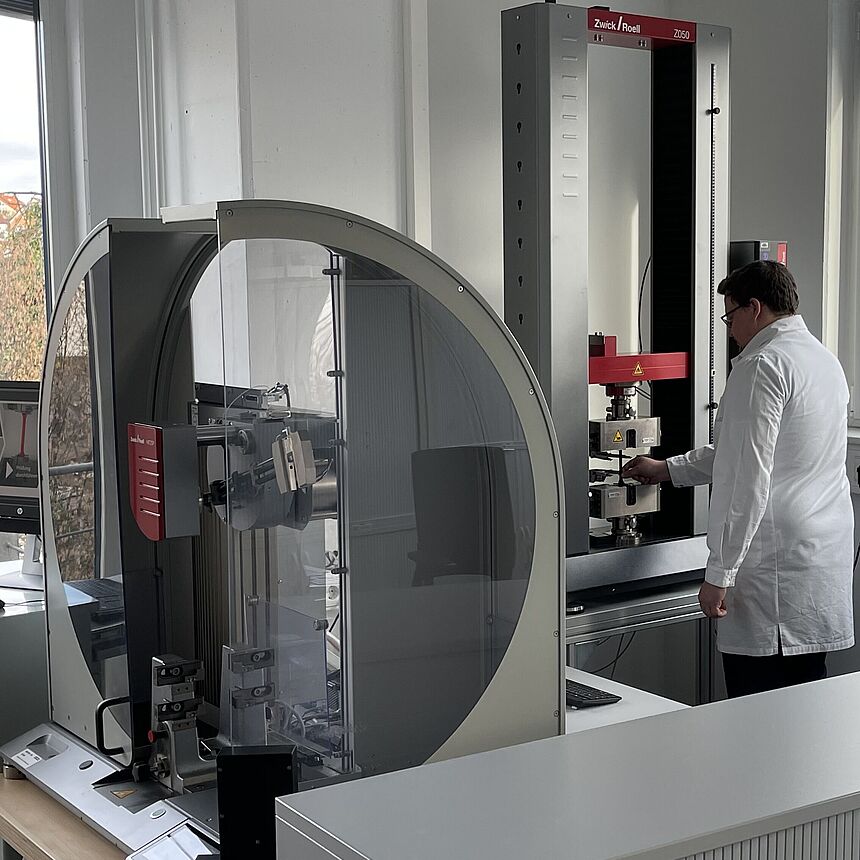

HIT kerfslaghamers voor tests tot 50 joule

Beschrijving Video Voordelen en eigenschappen Toepassingen Technisch overzicht

Impacttest met kerfslaghamer op kunststoffen

Normconform testen volgens Charpy, Dynstat, Izod en impacttrektests, methode A/B met de HIT reeks kerfslaghamers - tref zeker het doel met ZwickRoell!

Kerfslaghamers voor het testen van kunststoffen

Voordelen en eigenschappen

Voordelen

HIT kerfslaghamers detecteren automatisch de gebruikte hamer, zodat de meetwaarden steeds bepaald worden in het correcte bereik en volgens de gebruikte norm.
Een wereldprimeur is het gebruik van dubbele koolstofstangen voor de hamers. Dit zorgt voor een hoge stijfheid in de richting van de impact en een sterke concentratie van de massa ter hoogte van de impact.
Elke hamer is uitgerust met een snelwisselsysteem. Hamers kunnen snel en zonder gereedschap gewisseld worden.
De optionele schijfrem is zo goed als vrij van slijtage.
Het gebruiksgemak is een prominente eigenschap van de HIT kerfslaghamers. De bedieningselementen zijn makkelijk bereikbaar en bevinden zich voor zover mogelijk op dezelfde hoogte, waardoor de bediening minder vermoeiend wordt.
De sturing bevat een encoder met hoge resolutie voor een nauwkeurige meting van de impacthoek. Het toestel is voorzien van een RS232 poort voor aansluiting op een data-management systeem in het lab. Via USB kan een PC verbonden worden.

Intuïtieve en workflow-gebaseerde aanraakbediening

Alle relevante instellingen voor de test zijn logisch gegroepeerd en gescheiden van de systeeminstellingen. De bediener wordt stap voor stap door de configuratie van de test geleid. Een opgeslagen testinstelling kan eenvoudig geëxporteerd en op andere toestellen geïmporteerd worden.

Snelle inwerktijd met gebruikersbeheer, ook bij stand-alone gebruik

Met het geïntegreerde gebruikersbeheer kunnen de ingavemogelijkheden van de bediener tot een minimum herleid worden. De bediener ziet enkel wat voor hem belangrijk is en kan zich van bij het begin op zijn taken concentreren.

Flexibele bediening met of zonder PC

Dankzij de nieuwe éénduidige bedieningsfilosofie kan de bediener eenvoudig tussen toestel en PC wisselen en vindt hij snel alles terug.

Betrouwbare testresultaten

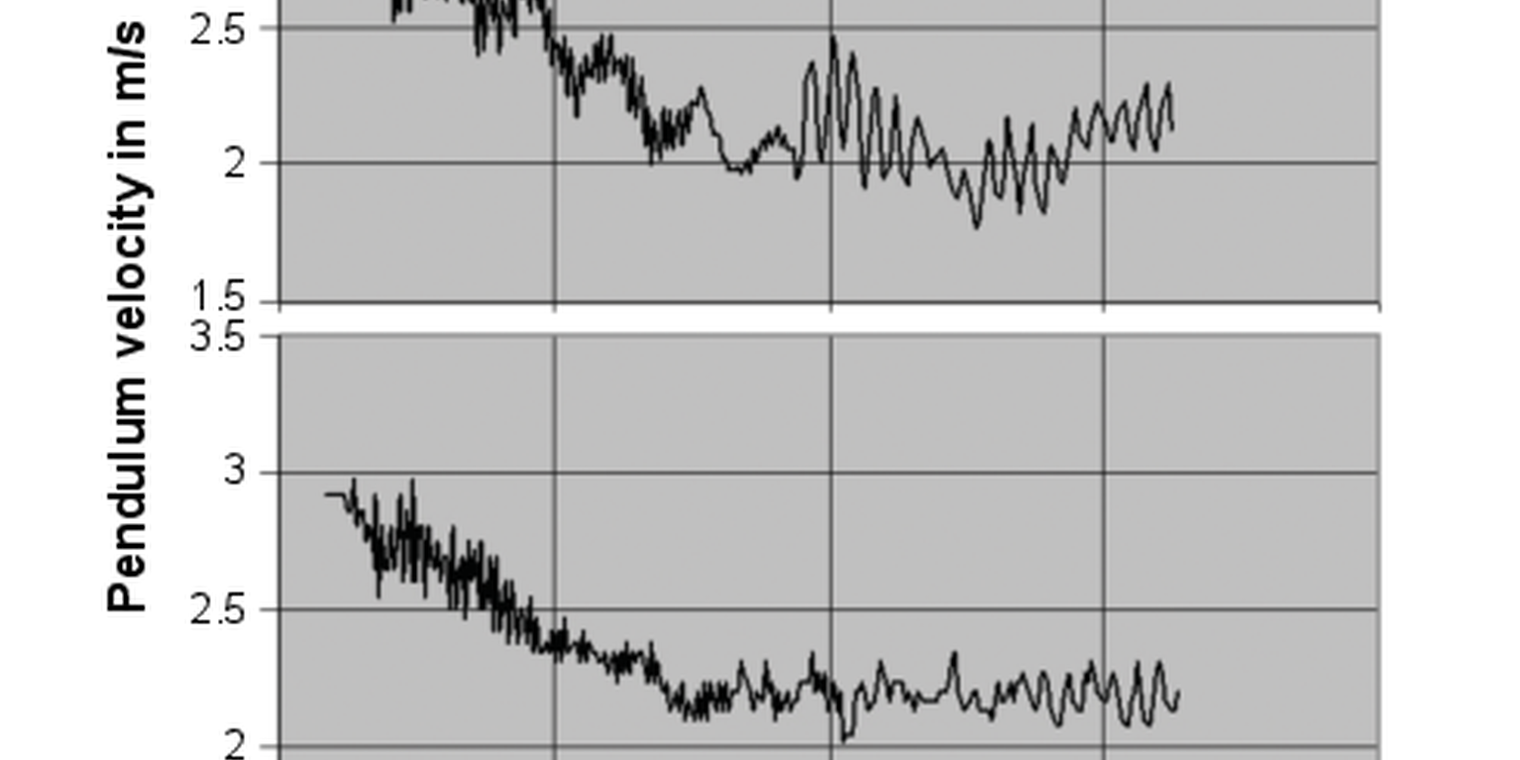

Het proces om een kerfslaghamer te ontwerpen voor consistent lage natuurlijke trillingen begint in de buurt van het sample, bij de hamers en bevestigingen.

ZwickRoell gebruikt hoogperformante koolstofmaterialen voor de HIT kerfslaghamers. Deze bieden de volgende voordelen:

Aanzienlijk hogere hamerstijfheid
Ideale verdeling van de massa
Herhaalbare, reproduceerbare testresultaten.

Er kan getest worden in een meetbereik tot 80% van de potentiële energie. Dit wordt mogelijk gemaakt door de zeer hoge verhouding van de massa van het toestel ten opzichte van de massa van de hamer.

Het wisselen van de verschillende HIT werktuigen gaat snel, terwijl precisiegeleidingen een continue positieve bevestiging garanderen aan de basisplaat.

Ergonomisch ontwerp over heel de lijn

Het gebruiksgemak is een prominente eigenschap van de HIT kerfslaghamers. Alles bevindt zich binnen handbereik en de bedieningselementen bevinden zich op een uniforme hoogte.

Voor het wisselen van een werktuig moeten enkel de bevestigingsbouten licht gelost worden. Het werktuig kan dan uit de geleidingen getrokken worden, waarna een ander werktuig ingeschoven kan worden. Aanslagen verzekering een betrouwbare positionering.
Het wisselen van de hamer gebeurt makkelijk met een vleugelmoer. Er is geen gereedschap nodig, wat de handeling vereenvoudigt en tijd bespaart.
Geteste samples vallen in de ingebouwde lade.
De sturing heeft een eenvoudig, makkelijk te bedienen toetsenbord. Tijdens het testen van reeksen kunnen de resultaten simpelweg afgelezen worden van het grote, duidelijke scherm

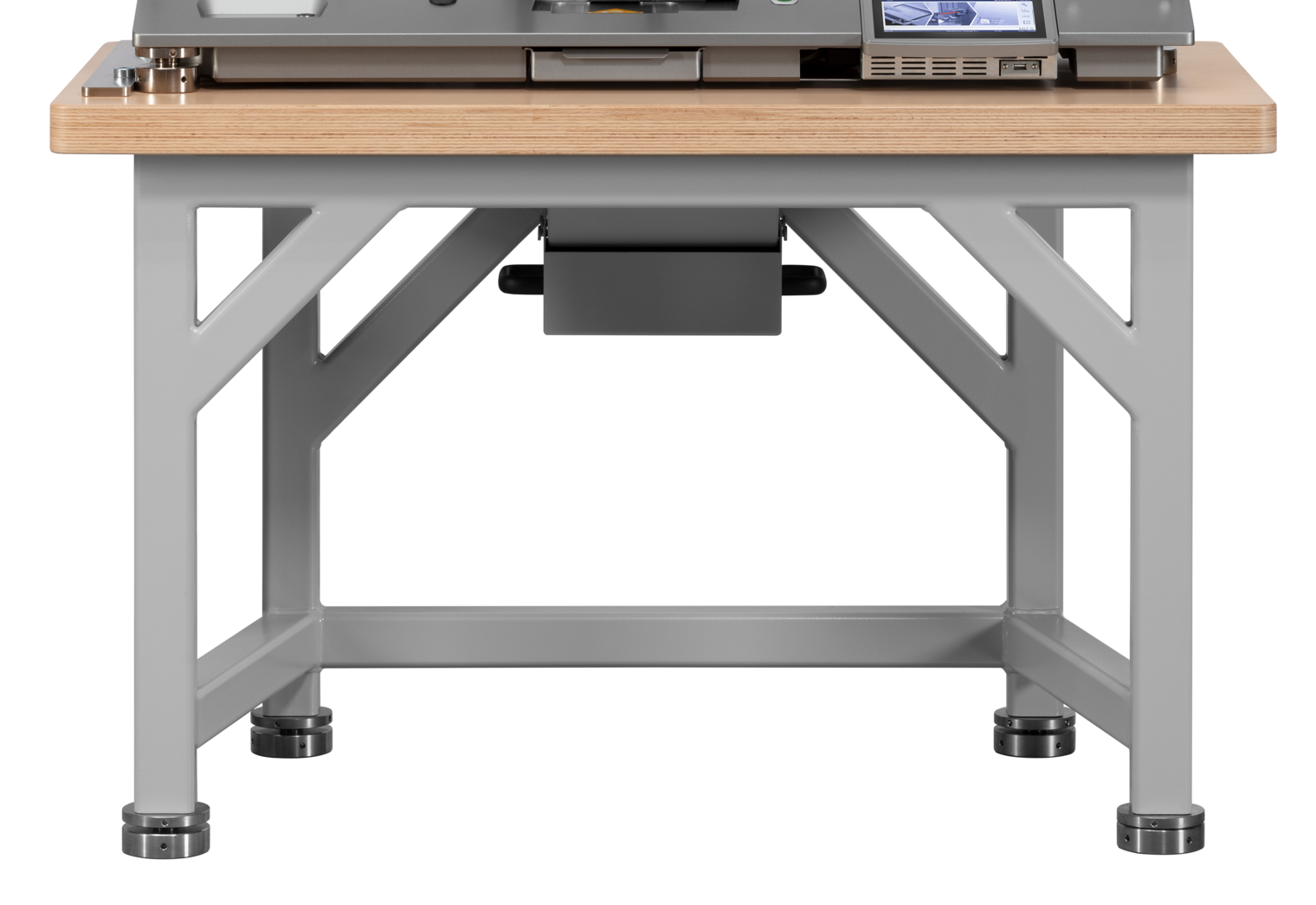

Massief steunframe en stabiele sokkel

Het gelaste tafelframe garandeert maximale stijfheid, terwijl breed geplaatste regelbare voeten een stevige, stabiele ondersteuning bieden. De stops van de toesteltafel zijn afgestemd op het frame van de kerfslaghamer. De basisplaat van de HIT kerfslaghamer is uitgevoerd met een trillingsdempend gietsel, en de verhouding van zijn massa ten opzichte van de hamer komt overeen met de vereisten van de norm. Drie stevige, vergrendelbare regelbare voeten zorgen dat het toestel veilig staat en horizontaal uitgelijnd kan worden. Dit betekent dat u zeker bent van betrouwbare testresultaten, onafhankelijk van lokale omstandigheden.

Intelligente impacttests

De massa van het gekalibreerde gewicht is gegraveerd op elke ZwickRoell hamer, en de gegevens zijn ook opgeslagen in de hamer zelf onder de vorm van een elektronisch leesbare codering.

De hamer identificeert zichzelf aan de sturing met de norm, type test, energiecapaciteit, starthoek en andere fysische gegevens. Ook gegevens voor lucht- en lagerwrijving zijn opgeslagen in het toestel. Foutieve metingen worden zo onmogelijk gemaakt.

Vrij selecteerbare starthoeken maken optimale testparameters mogelijk, bijvoorbeeld impactsnelheid en energieverlies bij impact. Na de test wordt de hamer automatisch opgevangen en gemotoriseerd teruggebracht naar de startpositie.

Veiligheid bij elke toepassing

Om de bediener te beschermen tegen rondvliegende stukken van het sample of om contact met een vallende hamer te vermijden, heeft ZwickRoell vele verschillende aanbevolen oplossingen.

Tijdens Charpy tests verzekert een op het Charpyblok gemonteerde bescherming dat het sample binnen de kerfslaghamer blijft.
De zwenkbare veiligheidsbehuizing zorgt voor optimale toegang, bijvoorbeeld bij Izod tests.
De elektrisch vergrendelde veiligheidskooi verhindert luchtstromen tijdens een test en biedt maximale bescherming tegen gebroken samples. Tweehandenbediening is noodzakelijk voor het lossen van de hamer, zodat niet in de kerfslaghamer kan gegrepen worden tijdens een test.

testXpert III en instrumentering

De ZwickRoell testsoftware levert een duidelijke visuele voorstelling van alle impactkarakteristieken geregistreerd in een resultatentabel en grafiek, zodat u meer statistische evaluaties kan produceren.

Gegevens worden makkelijk en veilig opgeslagen:

In een rapport voorbereid volgens de norm
In een testserie opgeslagen in testXpert III
Automatisch geëxporteerd naar uw databank

Geïnstrumenteerde impacttests geven de kans bijkomende informatie over materiaaleigenschappen en karakteristieke waarden te vergaren, en breukmechanische onderzoeken of automatische breukevaluatie uit te voeren. Voor het nauwkeurig registreren van het proces aan hoge snelheid tijdens het breken van een sample zijn geïnstrumenteerde kerfslaghamers en uitgebreide sturingen beschikbaar.

Snel testen bij lage temperaturen

Bij lage temperaturen is de impactweerstand een kritische eigenschap van een materiaal. ZwickRoell levert een temperatuurconditioneerbox en magazijn voor het koelen van samples. Voor tests bij lage temperatuur worden de samples eerst geconditioneerd in een koelbox. Het magazijn met de samples wordt vervolgens op de voedingseenheid geplaatst, die gemonteerd is op de HIT kerfslaghamer. Op deze manier kunnen samples snel en handig geplaatst en getest worden.

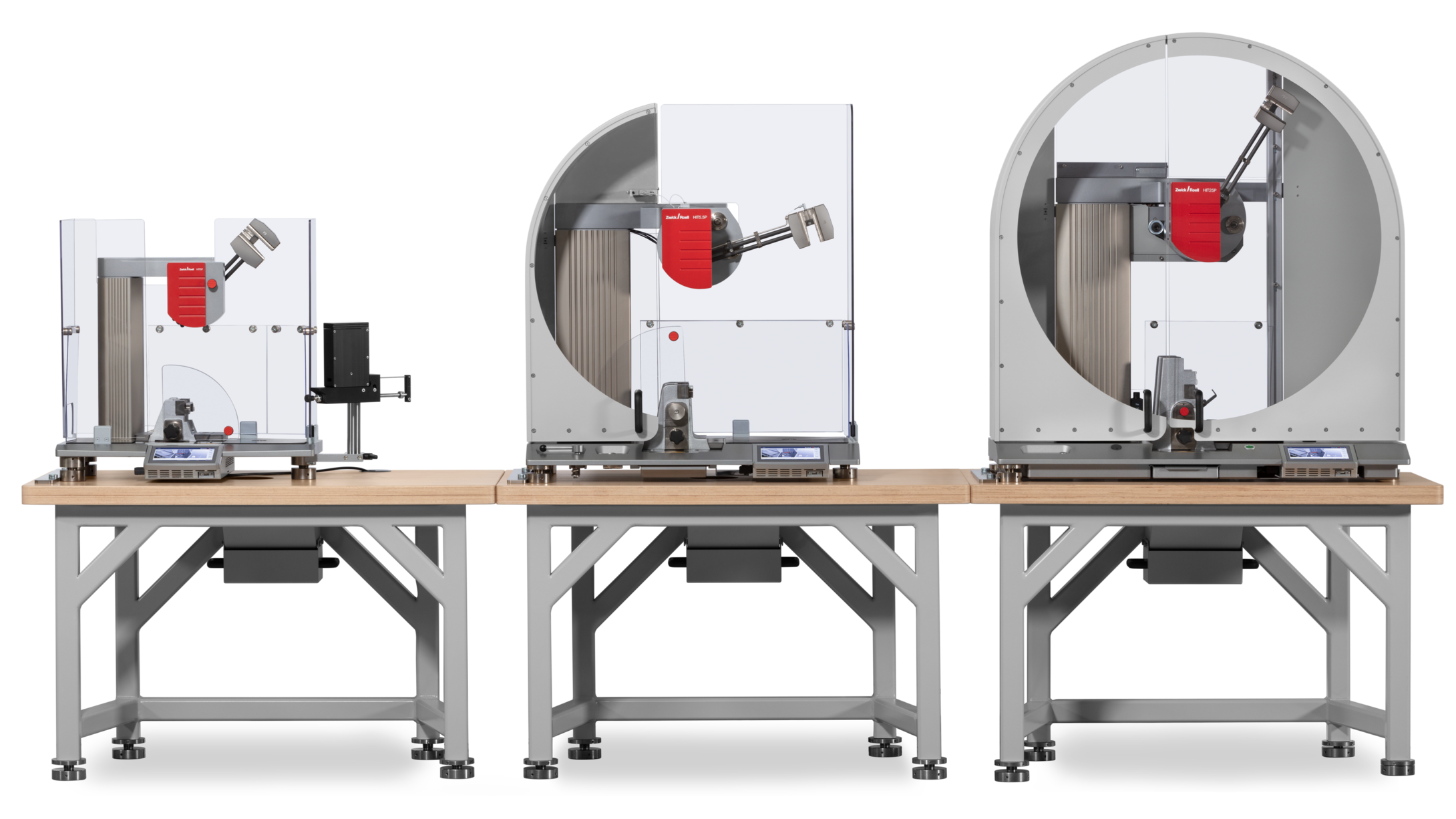

HIT Kerfslaghamer voor tests op kunststoffen

Impacttests op kunststoffen

Algemeen

Samples kunnen in de kerfslaghamer geplaatst worden op vele manieren.

Charpy tests: ISO 179, ASTM D6110
Izod tests: ISO 180, ASTM D256, ASTM D4812
Impacttrektests ISO 8256 Methoden A en B, ASTM D1822
Dynstat impactbuigtests DIN 53435

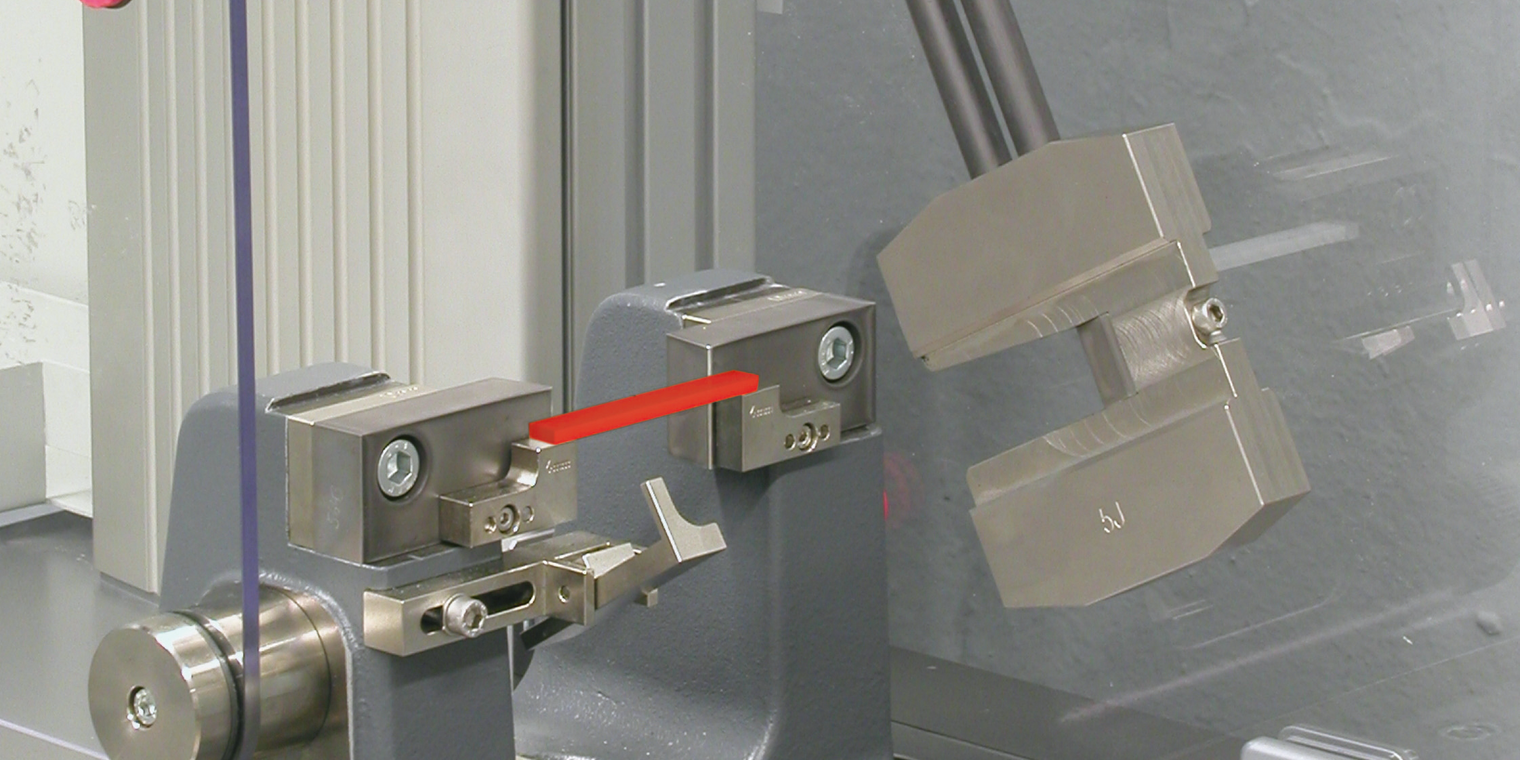

Charpy

Charpy opstellingen bestaan uit een massieve gegoten basis. Zaken zoals steunen en aambeelden worden geselecteerd naargelang het gebruikte sample.

De testresultaten worden aanzienlijk beïnvloed door de ruwheid en de radius van de aambeelden. Daarom worden ze CNC geproduceerd en 100% nagemeten. ZwickRoell levert geen aambeelden uit één stuk, waarbij nauwkeurige afmetingen moeilijk te benaderen zijn. De positie van het aambeeld ten opzichte van de vin wordt verzekerd met behulp van een optisch kaliber tijdens de installatie.

Aangezien aambeelden meer slijten dan steunen, kunnen tweedelige aambeelden onafhankelijk van ander toebehoren kostenefficiënt gewisseld worden. Snelspanadapters verzekeren dat het impactpunt afgestemd is op de breedte van het sample in impactrichting, terwijl de dikte van het sample (verticale richting) ingesteld wordt met behulp van juist gedimensioneerde steunplaatjes met uitlijnpennen.

Als optie zijn een draaibaar veiligheidsscherm beschikbaar en zij-uitlijning voor het correct positioneren in het midden van de impact, ofwel via de kerf of via de zijkant van het sample.

Voordelen

Snel wisselen van opstellingen
Precies geproduceerde aambeelden, met gedocumenteerde 100% controle van de afmetingen

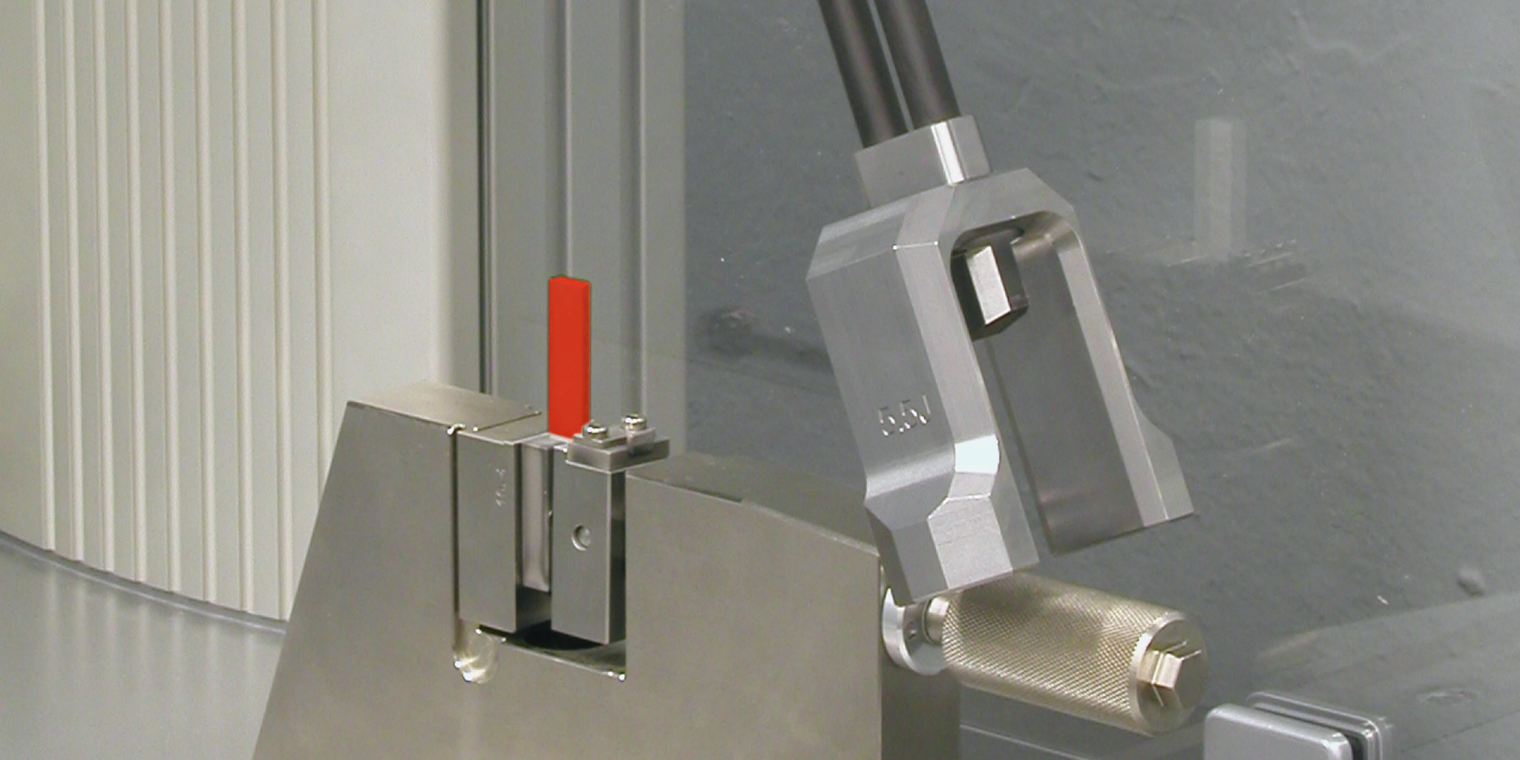

Izod

Er kunnen twee soorten Izod opstellingen gebruikt worden. De manuele opstelling is uitgerust met een schroefklem voorzien van fijne draad, voor precies gecontroleerd klemmen van zachte, harde of kerfgevoelige samples.

De pneumatische opstelling is ideaal voor grote hoeveelheden samples of voor het testen van geconditioneerde samples. Deze zorgt voor een uitstekende reproduceerbaarheid bij het klemmen van kerfgevoelige materialen.

Met behulp van de knop op het blok kan snel ingeklemd worden, waardoor een geconditioneerd sample sneller getest kan worden.

Beide opstellingen zijn uitgerust met een centrering zodat het sample steeds in het vlak van de kerf gepositioneerd wordt.

Inserts met laterale geleidingen maken het mogelijk in de dikterichting van het sample te testen.

Voordelen

Snelle centrering en inklemming van het sample
Fijne regeling van de klemkracht
Snel testen met pneumatische opstelling
Constante klemkracht voor een hoge reproduceerbaarheid

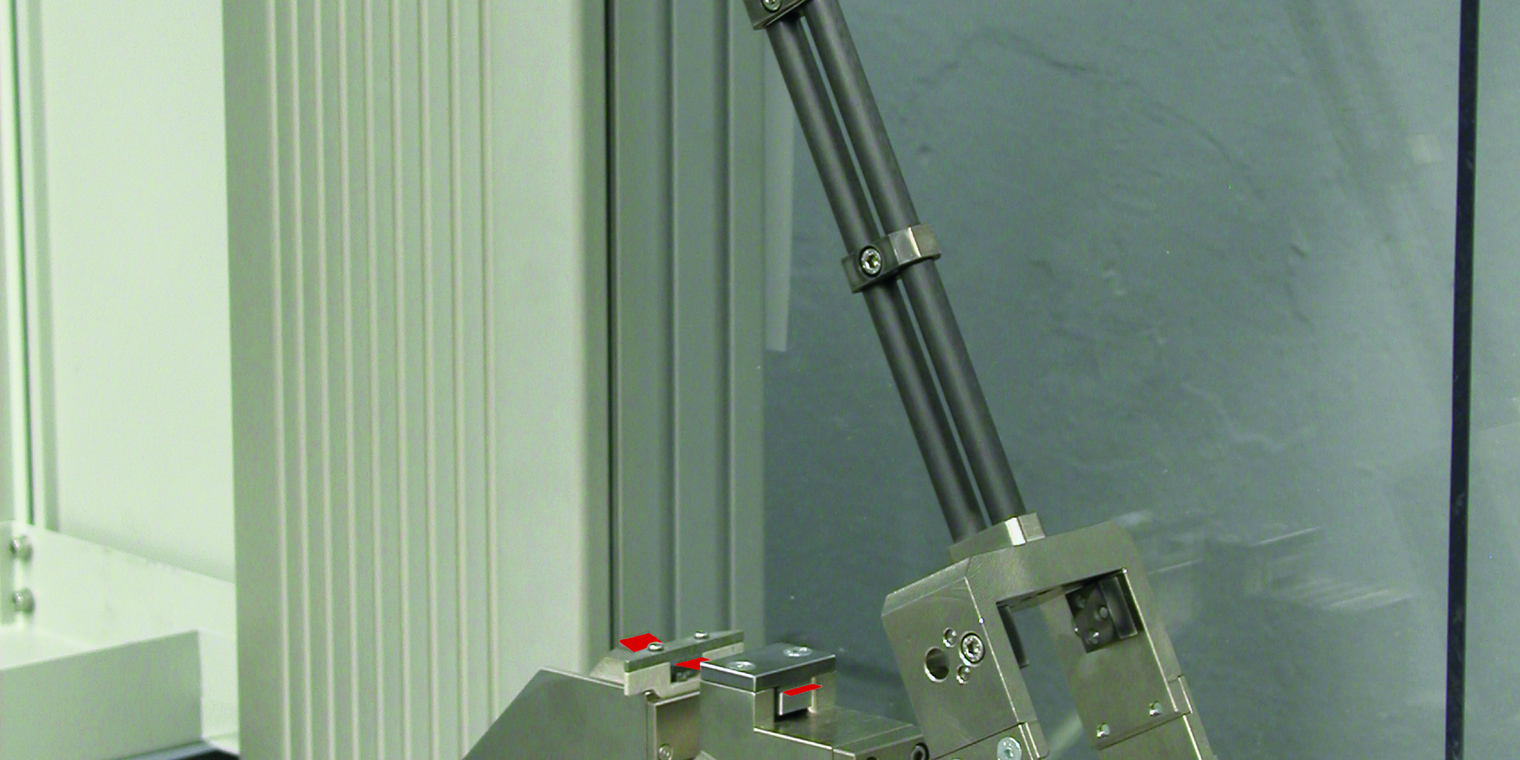

Impacttrektest

Voor impact trektests worden het sample en een slagblok uitgelijnd in een kaliber en samengeklemd.

Afhankelijk van de gebruikte testmethode, wordt het sample met slagblok in de hamer of in het blok geklemd.

Voor de verschillende samples volgens ISO en ASTM bestaan geschikte kalibers.

Voor tests volgens ISO 8256 methode A, wordt een slagblok aan één kant van het sample bevestigd ter hoogte van de schouders. Het andere uiteinde van het sample wordt geklemd in de opstelling. Het vrije uiteinde van het sample wordt samen met het slagblok weggeslagen door de hamer. Er bestaan slagblokken met een massa van 15g tot 120g.

Voor tests volgens ISO 8256 methode B en ASTM D1822, wordt één uiteinde van het sample geklemd in een speciale kerfslaghamer; een slagblok wordt bevestigd aan het andere loshangende uiteinde. Tijdens de test wordt het slagblok gestopt door de vaste opstelling, terwijl de hamer met het sample doorslingert.

Voor elke norm bestaat een impact trektest-opstelling. Er bestaan slagblokken met een massa van 15g tot 120g.

Voordelen

Snelle wissel tussen testmethoden
Precieze inklemming en uitlijning van samples

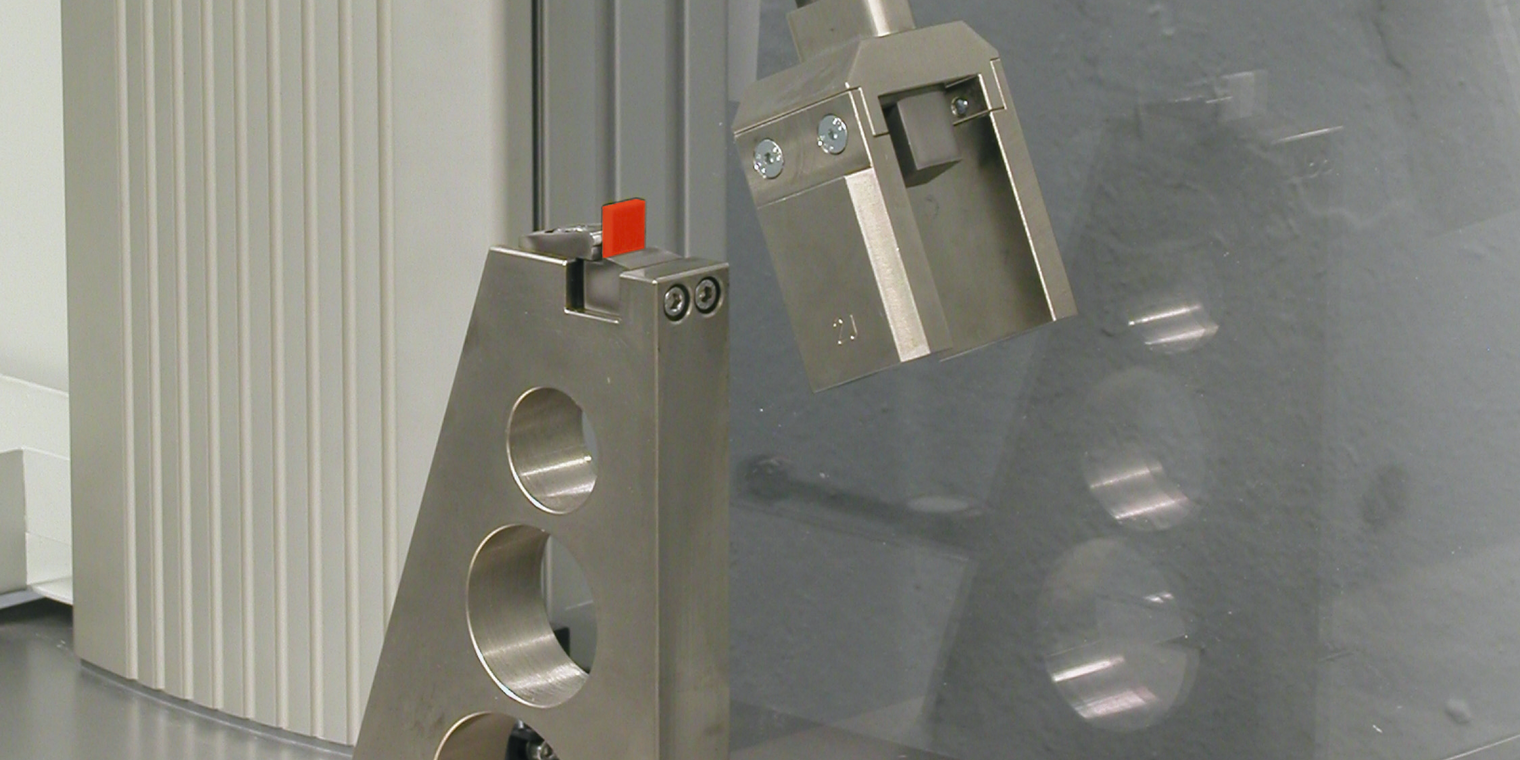

Dynstat

HIT kerfslaghamers kunnen ook uitgerust worden voor Dynstat impacttests volgens DIN 53435. Met een Dynstat opstelling en vijf gestandaardiseerde hamers kunnen alle toepassingen afgedekt worden.

Technisch overzicht

Type	HIT5P
Artikelnr.	1064343
Gebruik	Met PC
Potentiële energie	5 (3.69 ft Ibf)	J
Afmetingen:
Totale hoogte, ca.	684	mm
Totale breedte, ca.	680	mm
Totale diepte, ca.	429	mm
Gewicht:
Zonder werktuigen, ca.	70	kg
Met typische werktuigen, ca.	75	kg
Testresultaten, numeriek	impactenergie [%], impactenergie [J], kerfslagwaarde [kJ/m²]
Eenheden	SI, metrisch, Anglo-Amerikaans
Controlefuncties	Wrijving en wrijvingscorrectie, verticale hamerpositie, slingerperiode
Correctiefuncties	Lucht- en lagerwrijving, kinetische energie slagblok (impact trektest)
Aansluitingen	• Ethernet poort voor verbinding met PC • 2 x USB poort tot verbinding met een printer of USB stick of USB multiplexer •2x RS232 interface
Pulsresolutie	0,018	°
Elektrische voeding	100 ... 240, 50/60, 70	V, Hz, W

Type	HIT 5.5P
Artikelnr.	1064347
Gebruik	met PC
Geschatte initiële potentiële energie	5.5 (4.06 ft Ibf)	J
Afmetingen
Totale hoogte, ca.	990	mm
Totale breedte, ca.	870	mm
Totale diepte, ca.	573	mm
Gewicht
Zonder werktuigen, ca.	136	kg
Met typische werktuigen, ca.	150	kg
Testresultaten, numeriek	impactenergie [%], impactenergie [J], kerfslagwaarde [kJ/m²]
Eenheden	SI, metrisch, Anglo-Amerikaans
Controlefuncties	Wrijvingscorrectie, verticale positie hamer, slingerperiode, instrument gegevensweergave
Pulsresolutie	0,018	°
Aansluitingen	•Ethernet poort voor verbinding met PC •2 x USB poort voor verbinding met een printer of USB stick of USB multiplexer •2x RS232 interface
Elektrische aansluiting	100 ... 240, 50/60, 70	V, Hz, W
Perslucht	6, gedroogd, olievrij (enkel voor persluchtbekrachtigd toebehoren)	bar

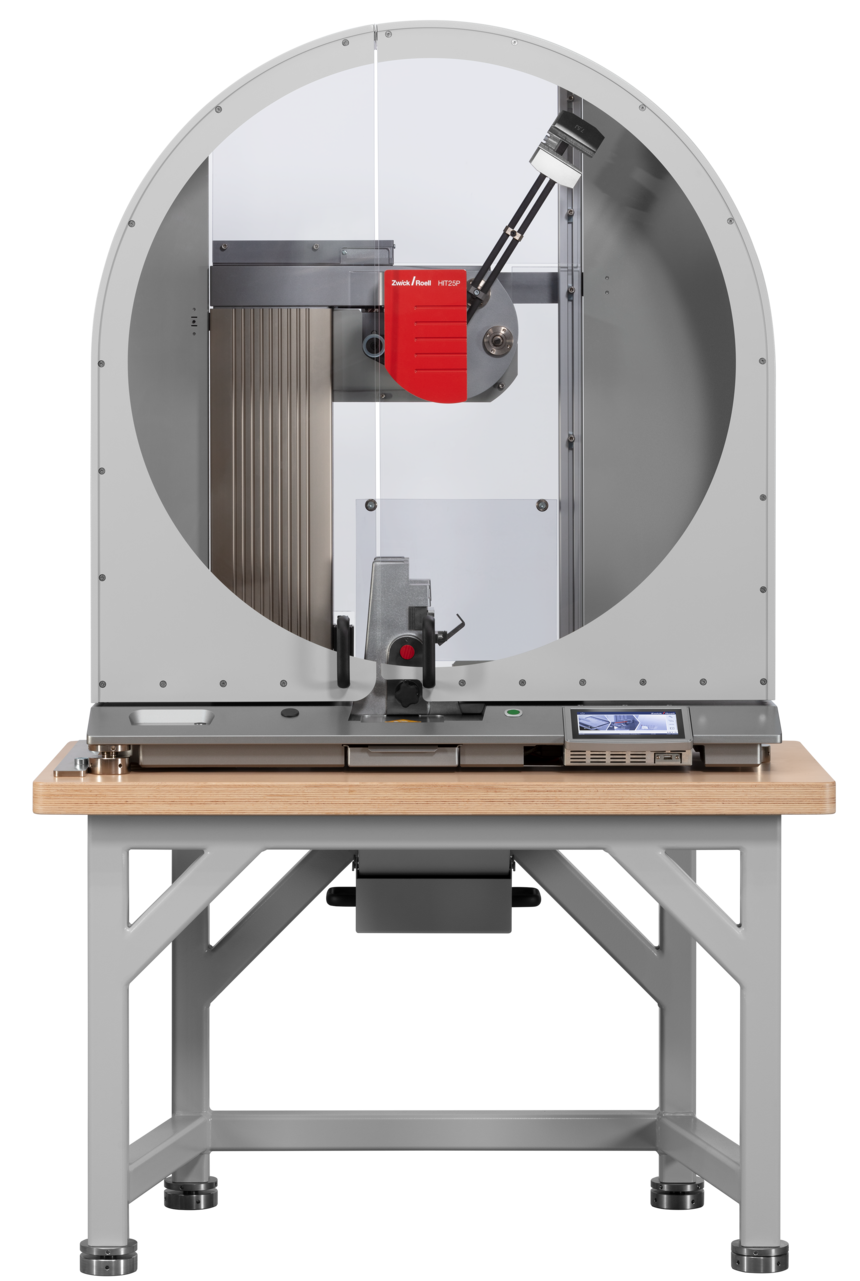

Type	HIT25P	HIT25P met hamerlift
Artikelnr.	1064351	1064349
Gebruik	Met PC	Met PC
Potentiële energie	25 (18.45 ft Ibf)	25 (18.45 ft Ibf)	J
Afmetingen:
Totale hoogte, ca.	1162	1162	mm
Totale breedte, ca.	1080	1080	mm
Totale diepte, ca.	583	658	mm
Gewicht:
Zonder werktuigen, ca.	258	278	kg
Met typische werktuigen, ca.	285	305	kg
Testresultaten, numeriek	impactenergie [%], impactenergie [J], kerfslagwaarde [kJ/m²]	impactenergie [%], impactenergie [J], kerfslagwaarde [kJ/m²]
Eenheden	SI, metrisch, Anglo-Amerikaans	SI, metrisch, Anglo-Amerikaans
Controlefuncties	Wrijvingscorrectie, verticale positie hamer, slingerperiode, instrument gegevensweergave	Wrijvingscorrectie, verticale positie hamer, slingerperiode, instrument gegevensweergave
Pulsresolutie	0,09	0,09	°
Veiligheidsscherm	Veiligheidskooi, links en rechts	Veiligheidsbehuizing, elektrisch vergrendeld
Aansluitingen	• Ethernet poort voor verbinding met PC • 2 x USB poort tot verbinding met een printer of USB stick of USB multiplexer •2x RS232 interface
Elektrische voeding	100 ... 240, 50/60, 70	100 ... 240, 50/60, 150	V, Hz, W

Type	HIT50P	HIT50P met hamerlift
Artikelnr.	1064353	1064348
Insert	Met PC
Potentiële energie	50 (36.90 ft Ibf)	50 (36.90 ft Ibf)	J
Afmetingen:
Totale hoogte, ca.	1190	1190	mm
Totale breedte, ca.	1080	1080	mm
Totale diepte, ca.	583	658	mm
Gewicht:
Zonder werktuigen, ca.	258¹	278¹	kg
Met typische werktuigen, ca.	289¹	309¹	kg
Testresultaten, numeriek	impactenergie [%], impactenergie [J], kerfslagwaarde [kJ/m²]	impactenergie [%], impactenergie [J], kerfslagwaarde [kJ/m²]
Eenheden	SI, metrisch, Anglo-Amerikaans	SI, metrisch, Anglo-Amerikaans
Controlefuncties	Wrijvingscorrectie, verticale positie hamer, slingerperiode, instrument gegevensweergave	Wrijvingscorrectie, verticale positie hamer, slingerperiode, instrument gegevensweergave
Pulsresolutie	0,09	0,09	°
Veiligheidsscherm	Veiligheidskooi, links en rechts	Veiligheidsbehuizing, elektrisch vergrendeld
Aansluitingen	• Ethernet poort voor verbinding met PC • 2 x USB poort tot verbinding met een printer of USB stick of USB multiplexer •2x RS232 interface
Elektrische voeding	100 ... 240, 50/60, 70	100 ... 240, 50/60, 150	V, Hz, W
Gebruik		Met PC

Het testtoestel voldoet aan het gewichtscriterium van de norm, ofwel vastgeschroefd op een tafel die geschikt is voor dit toestel (HIT 50) of met ankers/bouten vastgemaakt aan een betonsokkel met een gewicht van minstens 200 kg.
