Valtests tot 100.000 J

Branches

Metaal

Max. energie

100.000 joule

Type test

Tests met valtorens

Normen

API-RP 5L3
DIN EN 10274
ASTM E436

Beschrijving Video Voordelen & eigenschappen samples Technisch overzicht Accessoires

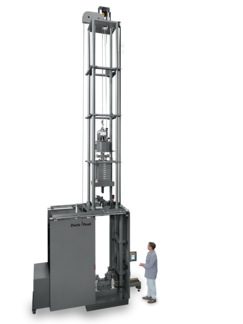

Zware valtorens

ZwickRoell DWT zware valtorens (High Energy Drop Weight Testers) dienen voor het testen en evalueren van breukvlakken bij ferritische staalsoorten. De testmethode wordt als drop weight test beschreven in de volgende normen: API-RP 5L3, DIN EN 10274 en ASTM E436.

Samples uit de buiswand van grote olie- en gaspijplijnen worden onderworpen aan een valtest volgens API 5L. De samples met een hoogte gelijk aan de originele wanddikte en een breedte van enkele centimeters worden door een verticaal vallend gewicht met een buigvin bruusk belast. De energie (gewicht en valhoogte) wordt zo ingesteld dat het sample breekt ter hoogte van de kerf en het breukvlak visueel kan beoordeeld worden.

De ZwickRoell DWT zware valtorens zijn beschikbaar in de volgende versies:20, 30, 40, 60, 80 en 100 KJ . Het productgamma bevat ook valtorens voor tests met lage energie.

De maximale standaard valhoogte bedraagt 5 meter voor alle machinematen. De DWT 20 kJ tot DTW 40 kJ zware valtorens zijn alternatief beschikbaar met een maximale valhoogte van 2,5 meter.
De testwerktuigen worden buiten de testruimte gemonteerd.
De samples worden pneumatisch toegevoerd binnen een periode van 10 seconden, volgens de eisen van ASTM E436.

120.000 joule valtoren valtorens

Testen van stalen samples volgens ASTM E436-71T, API-RP L3 en DIN EN 10274 met een zware valtoren tot 120.000 J.

Voordelen en eigenschappen

Voordelen

Modulair systeem met zes bouwgrootten en twee valhoogten
De pneumatische sampletoevoer en bestukking van de werktuigen buiten de testruimte garanderen een veilige en snelle plaatsing binnen de in de norm voorziene tijd.
Snelwisselsysteem voor steunpunten

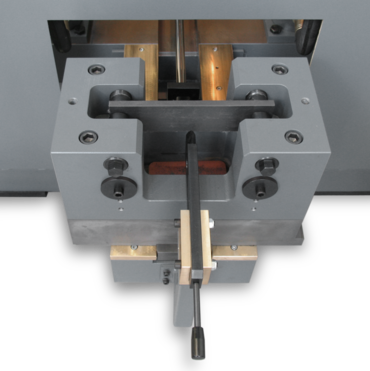

Buigtafel met geïntegreerde centrering Verschillende sampledikten kunnen eenvoudig en snel ingesteld worden
Elektrische en mechanische beveiliging van de testruimte met veiligheidscircuit - de test start niet tot alle veiligheidscontacten gecontroleerd zijn
Elektronisch bewaakte, pneumatisch bekrachtigde veiligheidsvoorziening voor de bescherming van de testruimte tegen ongevallen
Bediening via touchscreen met elektronische weergave van valhoogte, valenergie en impactsnelheid.
De traploos instelbare valhoogte wordt automatisch berekend na ingave van valgewicht en valenergie
Het valgewicht is opgedeeld in afzonderlijke gewichten om de valenergie in te stellen. Het gewicht wordt elektronisch gemeten ter voorkoming van foute ingaven
Vier zware schokdempers met reservoir voor veilig opvangen van het valgewicht
Geregelde koeleenheid voor nauwkeurig aanhouden van de sampletemperatuur
Bij de machine is het statisch plan van het fundament inbegrepen
De meegeleverde aansluitplaat, de ankerschroeven en de vergietmortel worden naar wens vooraf geleverd.

Samples voor valtorens met hoge energie

Metalen sample voor valtests

Het sample is voorzien van een koud ingewalste kerf, waar het sample breekt bij impact.

Sample in valtoren

Tijdens de test vallen gewichten op een aan de twee uiteinden ondersteund sample en breken het.

Technisch overzicht

Model DWT	20-2.5	20-5	30-2.5	30-5	40-2.5	40-5
Energie	20000 J	20000 J	30000 J	30000 J	40000 J	40000 J
Artikelnr.	640064	640070	640071	640072	640073	640074
Frame
Max. valhoogte	2,5	5	2,5	5	2,5	5	m
Valgewicht	820	410	1225	612	1630	820	kg
Min. valgewicht	460	410	457	457	480	456	kg
Bijkomende enkele gewichten
6.0 kg	-	-	8	6	2	-	stuks
15.0 kg	2	-	15	8	76	15	stuks
Totaal gewicht	6100	6350	6850	7050	7150	7050	kg
Impactsnelheid	7	9,9	7	9,9	7	9,9	m/s
Liftsnelheid
snel	18	18	18	18	18	18	m/ min
traag	3	3	3	3	3	3	m/ min
Afmetingen
A - totale hoogte	5900	8000	5750	8000	5900	7960	mm
B - breedte	3100	3060	3210	3060	3210	3060	mm
C - breedte	1140	1140	1140	1140	1140	1140	mm
D - breedte	1965	1965	1965	1965	1965	1965	mm
Afmetingen fundering	2150 x 2150	2150 x 2150	2150 x 2150	2150 x 2150	2150 x 2150	2150 x 2150	mm
Max. sample afmetingen
Lengte	305	305	305	305	305	305	mm
Breedte	50	50	50	50	50	50	mm
Hoogte	76	76	76	76	76	76	mm
Lage temperatuur koeling
Temperatuur	-80	-80	-80	-80	-80	-80	°C
Max. temperatuurvariatie	±1	±1	±1	±1	± 1	±1	°C
Aantal samples	3	3	3	3	3	3	stuks
Afmetingen sample	50 x 76 x 305	50 x 76 x 305	50 x 76 x 305	50 x 76 x 305	50 x 76 x 305	50 x 76 x 305	mm
Stroomvoorziening
Elektrische voeding	3x 400	3x 400	3x 400	3x 400	3x 400	3x 400	V, N/PE
Opgenomen vermogen	11	7	11	5	11	5	kVA
Netfrequentie	50	50	50	50	50	50	Hz
Perslucht	8	8	8	8	8	8	bar
Persluchtverbruik	600	600	600	600	600	600	l/min
Omgevingstemperatuur	+10 ... +35	+10 ... +35	+10 ... +35	+10 ... +35	+10 tot +35	+10 ... +35	°C
Vochtigheid	20 ... 90	20 ... 90	20 ... 90	20 ... 90	20 tot 90	20 ... 90	%

Model	DWT60-5	DWT80-5	DWT100-5
Energie	60000 J	80000 J	100.000 J
Artikelnr.	003972	011273	011272
Frame
Max. valhoogte	0,5 ... 5	0,5 ... 5	0,5 ... 5	m
Valgewicht	1225	1630	2040	kg
Min. valgewicht	ca. 831	831	856	kg
Bijkomende enkele gewichten
11.0 kg	6	2	-	stuks
13.5 kg	-	2	-	stuks
16.5 kg	-	-	2	stuks
20.5 kg	-	2	-	stuks
27.5 kg	12	26	42	stuks
Totaal gewicht	9300	9800	12300	kg
Impactsnelheid	3,1 ... 9,9	3,1 ... 9,9	3,1 ... 9,9	m/s
Liftsnelheid
snel	18	18		m/min
traag	3	3		m/min
Afmetingen
A - totale hoogte	8000	8000	8580	mm
B - breedte	3060	3060	3060	mm
C - breedte	1360	1300	1360	mm
D - breedte	2500	2500	2500	mm
Afmetingen fundering	2550 x 2550	2550 x 2550	3050 x 3050	mm
Max. sample afmetingen
Lengte	305	305	305	mm
Breedte	50	50	50	mm
Hoogte	76	76	76	mm
Lage temperatuur koeling
Temperatuur	-80	-80	-80	°C
Max. temperatuurvariatie	±1	±1	± 1	°C
Aantal samples (aantal @ afmetingen)	10 @ (10x77x305)	10 @ (10x77x305)	10 @ (10x77x305)	stuks
Stroomvoorziening
Elektrische voeding	3x 400	3x 400	3x 400	V, N/PE
Opgenomen vermogen	11	11	11	kVA
Netfrequentie	50	50	50	Hz
Perslucht	8	8	8	bar
Persluchtverbruik	205	205	205	l/min
Omgevingstemperatuur	+10 ... +35	+10 ... +35	+10 ... +35	°C
Vochtigheid	20 ... 90	20 ... 90	20 ... 90	%

Heeft u vragen over onze producten?

Contacteer gerust onze productexperten.
Wij kijken er naar uit u te adviseren.

Contacteer ons

Toebehoren voor valtorens

Hydraulische kerfpers volgens API RP 5L3

De hydraulische kerfpers wordt gebruikt voor de voorbereiding van samples voor zware valtorens. De samples worden gekerfd volgens API RP 5L3 (niet geschikt voor chevron kerven).

Koeler voor tests bij lage temperaturen (tussen -80 en +30°C)

Het circulatiebad op lage temperatuur voor stalen samples is conform aan courante testnormen (bijvoorbeeld API RP 5L3). Het is groot genoeg voor 3 samples met een dikte van 50 mm of 10 samples met een dikte van 10 mm. Een geïntegreerd circulatiesysteem voor koelmiddel en de hoge verwarmings/koelcapaciteit verzekeren korte opwarm- en afkoeltijden.
