videoXtens Array

Max. meetbereik

680 mm

Temperatuurbereik

+10°C ... +35 °C

Type test

Trek, druk, buigtests
Cyclische tests

Materiaal

Metaal

Beschrijving Video Voordelen & eigenschappen Geavanceerde functies Klantenprojecten

Gepatenteerde technologie voor 100% geldigheid van uitgevoerde tests

De videoXtens L 3-320, 4-460, 6-680 Array systemen leveren de meest uitgebreide flexibiliteit en nauwkeurigheid in een breed gamma toepassingen. De videoXtens Array reeks bevat naar keuze drie, vier of zes camera’s met hoge resolutie voor de meting van axiale verlenging.

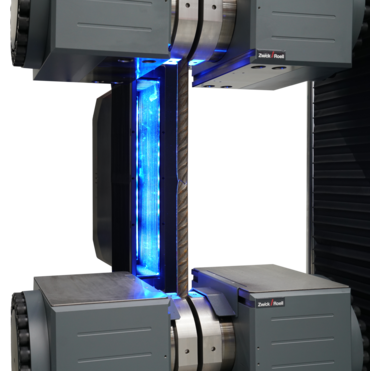

De gepatenteerde arraytechnologie combineert overlappende gezichtsvelden tot één groot gezichtsveld. De combinatie van dit grote gezichtsveld en het blauwe contrastlicht verzekert dat het sample volledig belicht wordt en dat de breuk gedetecteerd wordt in het volledige gebied tussen de klemmen. Zo worden de uitgevoerde tests 100% geldig, zelfs wanneer de breuk zich buiten de originele meetlengte bevindt, die soms aanzienlijk kleiner is dan de afstand tussen de klemmen.

100% geldigheid van uitgevoerde tests dankzij de detectie van elk breukpunt.
Optimale belichting van het volledige sample dankzij het geïntegreerde blauwe contrastlicht.
Aanzienlijke tijd- en kostenbesparing dankzij metingen zonder meetmarkeringen.
Bijzonder lage slijtage, vooral bij hoge aantallen samples of hevige breuken.
Closed loop reksturing volgens ISO 6892-1 Methode A1

Contactloze rekmeting op metalen samples met de videoXtens Array

In deze video wordt de videoXtens Array rekmeter gebruikt voor trektests op gestrengde draden, wapeningsstaal of dikke plaat.

Belangrijkste voordelen en eigenschappen

Betrouwbare testresultaten

Bros brekende geproduceerde metalen samples kunnen getest worden tot de hoogste breukkrachten zonder dat ze schade toebrengen aan de rekmeter.
De stofdichte behuizing beschermt tegen stof en afbladderende walshuid, en voorkomt verkeerde uitlijning.
Met het grote, volledig belichte gezichtsveld kan elk breukpunt geregistreerd worden. Daarom gaan in combinatie met de re-run of rekverdelingsfuncties geen tests verloren, zelfs wanneer de breuk optreedt buiten de originele meetlengte. Dit betekent: 100% van de tests zijn geldig
De re-run functie laat toe de meetlengte achteraf manueel te verschuiven naar de breukzone.
De rekverdelingsfunctie laat toe de meetlengte live automatisch te centreren rond het gebied met de grootste rek, waar de breuk zal optreden.
Het geïntegreerde blauwe contrastlicht zorgt voor een optimale en homogene belichting van het volledige sample.
Aanzienlijke tijd- en kostenbesparing, vooral met de re-run of rekverdelingsfunctie, aangezien het volledige sample gemeten wordt zonder markeren.
De videoXtens is volledig geïntegreerd in testXpert III. De rekmeter en materiaaltestmachine worden gestuurd met een enkel softwarepakket.

Voordelen van de HP versie

Nauwkeurigheidsklasse 0.5 volgens EN ISO 9513
Reksturing volgens ISO 6892-1 A

Meten zonder markeringen

Metalen samples hebben een oppervlaktetextuur of ruwheid. Dankzij het blauwe contrastlicht wordt de textuur van het sample zichtbaar genoeg om te gebruiken als virtuele markeringen. Een virtuele markering is een gebied op het oppervlak van een sample dat wordt vastgelegd in de software. Het patroon binnen deze zone wordt gevolgd tijdens de test, waardoor het niet langer nodig is het sample met de hand te markeren.

Een van de voorwaarden voor het meten zonder markeringen is een niet-transparant sample en een specifieke textuur van het oppervlak, zoals freesgroeven of warm/koudgewalste oppervlakken. Als het sample niet voldoet aan deze vereisten, kan nog steeds met markeringen gemeten worden. Uitgesproken patronen op het sample, zoals ribben bij betonstaal, kunnen ook als markering gebruikt worden. Met een spuitbus kan makkelijk een kunstmatig patroon aangebracht worden dat optimaal is voor het meten van de rekverdeling.

Breed toepassingsgebied voor metalen

videoXtens Array systemen zijn ideaal voor het testen van verschillende metalen samples:

Trektest op dunne plaat, zware plaat en individuele draden volgens ISO 6892-1 Methode A1
Trektests op betonstaal volgens ISO 15630-1
Trektest op draadstrengen volgens ISO 15630-3 en ASTM A1061

Reksturing volgens ISO 6892-1 Methode A1

De videoXtens Array HP reeks werd vrijgegeven voor closed loop reksturing volgens ISO 6892-1 Methode A1 voor meetlengten van Le0 50 mm of 100 mm.

Bepalen van de r-waarde

De extra camera voor het meten van de insnoering, inclusief bepaling van de r-waarde, bevindt zich steeds automatisch in het midden van het gezichtsveld en dus in het midden van het sample.
Nauwkeuriger bepaling van de verandering in breedte: de breedte wordt exact daar op het sample gemeten waar ze werd ingesteld met de meetlijnen, bv. in het midden tussen de meetpunten. Voor de insnoeringsmeting kunnen tot tien meetlijnen gedefinieerd worden.

Toepassingen

Betonstaal

Trektest op betonstaal volgens ISO 15630-1

Testen van zware plaat volgens ISO 6892-1 Methode A1

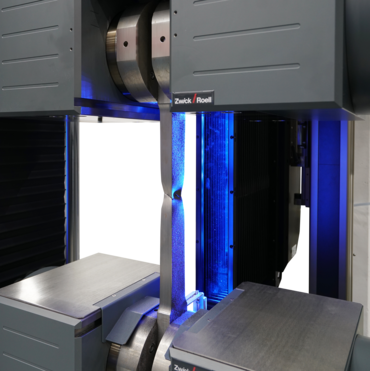

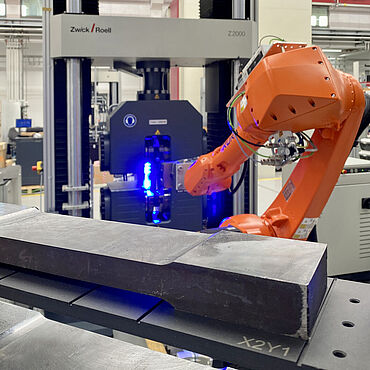

Dikke plaat

Trektest op zware plaat volgens ISO 6892-1 Methode A1

Testen van draadstrengen volgens ISO 15630-3 en ASTM A1061

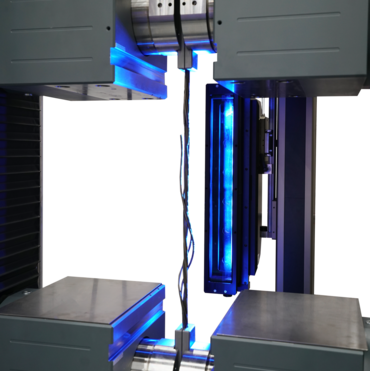

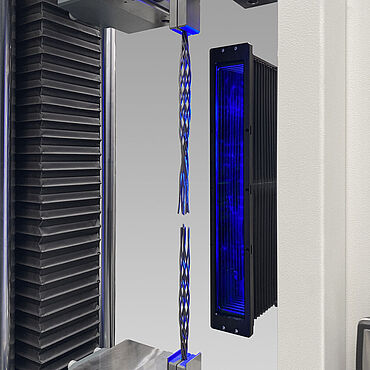

Gestrengde draad

Trektest op draadstrengen volgens ISO 15630-3 en ASTM A1061

De video extensometer kan flexibel uitgebreid worden met opties

Geavanceerde functies: Activeer en zie simpelweg meer

De testXpert testsoftware haalt nog meer uit de camerabeelden. Waarom genoegen nemen met twee meetmarkeringen? De camera(’s) van de video extensometer registreren een groot deel van het sample. De testsoftware gebruikt dit gedeelte voor andere evaluaties, zoals insnoering en breukdetectie of 2D digital image correlation.

Insnoeringsmeting / dwarsrekmeting

Deze optie wordt gebruikt voor biaxiale metingen: Een of meerdere dwarsrekmetingen gebeuren samen met de meting van de langsrek, bijvoorbeeld de verandering in breedte aan de rand van het sample, contactloos en zonder markeringen. Het aantal meetpunten kan vrij geselecteerd worden. De waarden worden automatisch uitgemiddeld, maar kunnen ook afzonderlijk geëvalueerd worden.

Deze uitbreiding is beschikbaar als exclusieve software-optie of als hardware-uitbreiding.

De software-optie kan makkelijk toegevoegd worden en voldoet aan nauwkeurigheidsklasse 1 (ISO 9513) voor de meeste videoXtens systemen.
Bij de hardware-optie voor dwarsrek wordt een bijkomende camera geïntegreerd in de behuizing van de videoXtens. Deze camera is speciaal ontworpen voor insnoering en bereikt veel nauwkeurigere meetwaarden, bijvoorbeeld nauwkeurigheidsklasse 0,5 (ISO 9513).

Insnoeringsmeting met video extensometer

Meting van de insnoering met video extensometer, hier met drie meetpunten (= meetassen). De waarden kunnen individueel weergegeven worden voor elke meetas.

Rekverdeling: elk sample telt

Een breuk buiten de meetlengte veroorzaakt kosten en extra tijd voor samplevoorbereiding en opnieuw testen. Dit kan voorkomen worden met de rekverdelingsoptie.

Tijdens de test plaatst de testsoftware automatisch de meetlengte symmetrisch rond het breukpunt.

Ook de methode uit ISO 6892-1 Annex I om breuken buiten de meetlengte te valideren wordt moeiteloos geactiveerd in onze software. De berekening en validatie volgens de vereisten van de norm verloopt automatisch en live. Het is niet langer nodig het sample manueel na te meten en de herberekening te maken zoals voorheen.

Dankzij de rekverdeling ligt de breuk in de meetlengte en kan ze geëvalueerd worden

Breuk buiten de meetlengte: de test is ongeldig

Zonder rekverdeling: de breuk ligt buiten de meetlengte, de test is ongeldig

Test Re-Run: herbereken in plaats van opnieuw te testen

Met de Test Re-Run functie kunnen tests virtueel herhaald en opnieuw berekend worden met een gewijzigde initiële meetlengte. U bespaart tijd voor samplevoorbereiding en tests, en kan verschillende evaluaties uitvoeren op hetzelfde sample.

Tijdens de test registreert de testsoftware de reeks afbeeldingen. Later kan u deze gebruiken om de maat en positie van de initiële meetlengte naar wens te wijzigen. Een klik start de herberekening waarna alle karakteristieke waarden herberekend worden op basis van de nieuwe meetlengte. Elke herberekening wordt afzonderlijk weergegeven zodat vergelijkingen makkelijk en duidelijk zijn.

Valideer ongeldige samples na de test, verander de grootte en positie van de initiële meetlengte: videoXtens Test Re-Run

Via drag & drop wordt de meetlengte rond de breuk geplaatst op de opname van de test en wordt opnieuw geëvalueerd

2D Digital Image Correlation (DIC)

2D digital image correlation visualiseert vervormingen en rekken over het hele zichtbare oppervlak van het sample. Deze software-optie breidt de analysemogelijkheden van de videoXtens aanzienlijk uit. De activatie is heel eenvoudig, u heeft enkel een softwarelicentie nodig. De live rekmeting en daaropvolgende 2D DIC analyse worden uitgevoerd met dezelfde videoXtens en dezelfde markeringen.

Een breed gamma analysegereedschappen levert verschillende soorten informatie: Meetlengten, meetpunten, virtuele rekstrookjes, doorsneden, vectorkaarten en meer. Hier vindt u gedetailleerde informatie over 2D DIC.

De 2D DIC bevat verschillende veelzijdige analysewerktuigen in combinatie met video extensometers

2D puntenmatrix

Tot 100 meetpunten kunnen geplaatst en gemeten worden in vrije opstelling of in een roostervorm. Op deze manier worden lokale rekken en inhomogeniteiten van een sample onder belasting bepaald. De X-Y coördinaten en de afstanden tussen de punten zijn beschikbaar als meetwaarden.

De meetwaarden kunnen makkelijk geëxporteerd worden of als kanalen rechtstreeks in testXpert weergegeven worden. De voorwaarde is dat alle meetpunten op een vlak sample-oppervlak liggen, aangezien het gaat om een tweedimensionele meting. Typische toepassingen zijn tests op componenten of multi-axiale trektests.

De videoXtens registreert 16 lokale rekken tijdens een multiaxiale trektest

Hier registreert de video extensometer 16 lokale rekken tijdens een multiaxiale trektest

Buigtest: meting van de doorbuiging

De videoXtens heeft verschillende mogelijkheden voor het meten van de doorbuiging. Vaak wordt een meethulp onder het sample geplaatst voor een betere vergelijkbaarheid met sensoren of meetstiften. De meetverplaatsing tijdens de test wordt gemeten door de videoXtens met opgekleefde markeringen.

Daarnaast is het ook mogelijk rechtstreeks op de rand van het sample te meten. Dit kan door een markering op het sample aan te brengen, of met behulp van een tegenlicht achter het sample om de onderste rand van het sample zichtbaar en meetbaar te maken voor de videoXtens. Naast de doorbuiging in de richting van de test-as, kan ook de polynomiale benadering van de curvatuur bepaald worden.
