Temperatuurkasten -80°C tot +360°C

Temperatuurbereik

-80°C tot +250°C
-80°C tot +250°C
-50°C tot +180°C

Belastingsbereik

Tot 250 kN
Tot 2,5 kN

Voordelen

Precieze temperaturen
Flexibele integratie van extensometers
Flexibel in gebruik
Kan achteraf toegevoegd worden

Branches

Universeel

Temperatuurkasten, vormen een belangrijk onderdeel in de kwaliteitscontrole in vele sectoren en spelen een cruciale rol bij de bepaling van kwaliteit, betrouwbaarheid en prestaties van materialen bij afwijkende temperaturen. Vele normen vereisen tests bij afwijkende temperaturen. De innovatieve temperatuurkasten van ZwickRoell zorgen voor een flexibel testsysteem, speciaal afgestemd op de noden van de klant, voor tests op materialen en componenten in een belastingsbereik tot 250 kN en een breed temperatuurbereik van -80 °C tot +360 °C.
Onze temperatuurkast voor temperaturen van -50 °C tot +180 °C en kleine belastingen tot 2,5 kN biedt een kostenefficiëntie oplossing met een kleine voetafdruk.

Toepassingen Video’s Voordelen & eigenschappen Technische gegevens Optionele accessoires

Overzicht van temperatuurkasten
	250 °C AllroundLine temperatuurkast	360 °C AllroundLine temperatuurkast	zwickiLine temperatuurkast
Temperatuurbereik	-80°C tot +250°C	-80°C tot +360°C	-50°C tot +180°C
Belastingsbereik	Tot 250 kN	Tot 250 kN	Tot 2,5 kN
Toepassingen	Standaard en technische kunststoffen, bv volgens ISO 527-1 en ASTM D638 Elastomeren en rubber, bv. volgens ASTM D412, ISO 37, ISO 23529 Composieten onder voorbehoud (bv. met PA matrix)	Standaard en technische kunststoffen, bv volgens ISO 527-1 en ASTM D638 Elastomeren en rubber, bv. volgens ASTM D412, ISO 37, ISO 23529 Composieten (bv. ook met PEEK en PTFE matrix) Trektest op metaal bij verhoogde temperatuur ISO 6892-2, ASTM E21	Kostenefficiëntie oplossing voor trek-, druk- en buigtests met lage belastingen en een kleine voetafdruk
Aantal verschillende maten	5 maten voor optimale afstemming op de toepassing	1 maat Testruimte (HBD): 900 x 460 x 740 mm	1 maat Testruimte (HBD): 350 x 250 x 250 mm
Type extensometer en opstelling	Opstelling achteraan links Eén doorvoer Mechanisch inzetstuk voor extensometer met meetvoelers of glazen inzetstuk voor optische extensometers	Opstelling links of rechts 4 doorvoeren Mechanisch inzetstuk voor extensometer met meetvoelers of glazen inzetstuk voor optische extensometers	Flexibel gebruik van verschillende clip-on extensometers in de kast
Deur-in-deur	Beschikbaar als optie	Standaard inbegrepen	./.

Toepassingen van de temperatuurkast -80 °C tot +360 °C

Alle systeemcomponenten van de ZwickRoell temperatuurkasten zijn naadloos compatibel met elkaar. Dankzij het gebruik van onze testXpert testsoftware is de bediening van alle systeemfuncties ergonomisch en intuïtief. Alle gegevens kunnen traceerbaar bij de testserie gedocumenteerd worden. De temperatuurkast is optimaal geïntegreerd in het gamma ZwickRoell extensometers. Betrouwbare testresultaten zijn gegarandeerd, zowel voor optische als aanrakende metingen. Door het modulaire ontwerp kan de kamer optimaal op uw noden afgestemd worden. Het grote kamervolume biedt meer testruimte voor het testen van componenten.

Onze temperatuurkasten tot +360 °C voor AllroundLine materiaaltestmachines met een belastingsbereik tot 250 kN zijn universele kamers die geschikt zijn voor de volgende toepassingen:

Toepassingen voor standaard en technische kunststoffen

Deze temperatuurkast, met alle systeemcomponenten, is geschikt voor het volledige temperatuurbereik van alle standaard en technische kunststoffen. Betrouwbare testresultaten, bv. volgens ISO 527-1 en ASTM D638, zijn daarom gegarandeerd.

U kan bijvoorbeeld kunststoffen met duidelijke strekgrenzen nauwkeurig opmeten met de videoXtens of de makroXtens. De omschakeling naar de traverse gebeurt dan volledig automatisch zonder vertraging of openen van de deur.
Voor kunststoffen met hoge verlenging zonder duidelijke strekgrens zijn zowel een optische als een mechanische variant beschikbaar met lightXtens en lange koers extensometer.

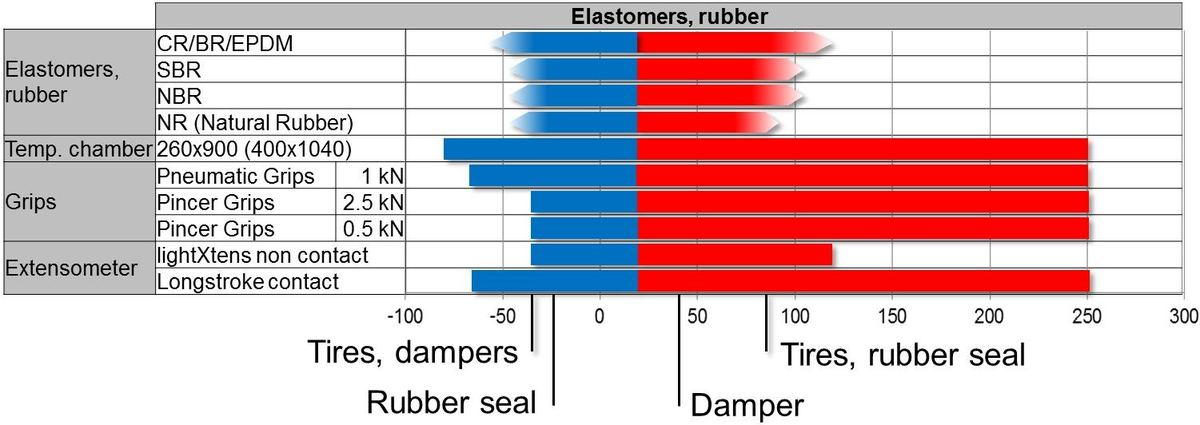

Toepassingen voor elastomeren en rubber

De temperatuurkast, met alle systeemcomponenten, is geschikt voor het volledige temperatuurbereik van rubber en elastomeren.

Grote meetverplaatsingen voor elastomeren of rubber worden met de lightXtens of een lange koers extensometer opgevangen, zodat u de vrijheid heeft optisch of aanrakend te meten.
Normconforme tests en nauwkeurige temperaturen worden verzekerd, bijvoorbeeld volgens ISO 23529, ISO 37 en ASTM D412.

Toepassingen voor composieten

De temperatuurkast, inclusief alle systeemcomponenten, dekt het temperatuurbereik af voor de meeste types composieten.

De temperatuurkast tot 360°C is bijvoorbeeld geschikt voor composieten met PEEK matrix en heeft geschikte sampleklemmen en werktuigen.
We leveren een uitgebreid gamma testwerktuigen voor het testen van composieten, die ook flexibel inzetbaar zijn in de temperatuurkast.

Composieten toepassingen en testwerktuigen

AllroundLine materiaaltestmachine met temperatuurkast tot 250 °C

Typisch testsysteem voor precieze tests op composieten met een Z250 AllroundLine materiaaltestmachine, temperatuurkast en optische videoXtens extensometer

Testsysteem voor kunststoffen met temperatuurkast

Typisch testsysteem voor precieze kunststoftests met een AllroundLine Z010 materiaaltestmachine, temperatuurkast met deur-in-deur systeem voor efficiënte manipulatie van samples en rekmeter

Testsysteem voor rubber en elastomeren met temperatuurkast en lightXtens extensometer

Typisch rubber- en elastomeersysteem voor hoge rekken met AllroundLine materiaaltestmachine tot 5 kN, temperatuurkast en optische lightXtens extensometer

Testsysteem voor metaal met temperatuurkast tot 360°C en optische extensometer

Temperatuurkast -50°C tot +180°C tot 2,5 kN

Een van onze temperatuurkasten werd speciaal ontworpen voor de zwickiLine materiaaltestmachine, om een kostenefficiënte optie te bieden voor lage belastingen tot 2,5 kN met een kleine voetafdruk. Ze is geschikt voor het uitvoeren van trek-, druk- en buigtests bij afwijkende temperaturen in een bereik van -50 °C tot +180 °C.

Kostenefficiënte temperatuurkast met industriële Eurotherm sturing
Standaard uitgerust met RS 232 interface voor bediening via de PC
Ergonomische, eenvoudige en veilige bediening dankzij ergonomische, CE-conforme bouwwijze
Flexibel gebruik van verschillende clip-on extensometers
Makkelijke demontage van de temperatuurkast

Temperatuurkast voor zwickiLine materiaaltestmachine tot 2,5 kN en temperatuurbereik van -50 °C tot +180 °C

Video: Temperatuurkast in gebruik

Door de video af te spelen, stemt u in met het gebruik van cookies en de overdracht van gegevens naar YouTube in de VS. Verdere informatie over gegevensbescherming.

Trektest op kunststoffen volgens ISO 527-1

Trektest op kunststoffen volgens ISO 527-1 in temperatuurkast van -80°C tot +250°C. Testen van materialen en onderdelen bij afwijkende temperatuur (in het bijzonder ISO 527-1, ASTM D638) op kunststof, rubber, elastomeren en vezelversterkte composieten met de makroXtens extensometer.

Door de video af te spelen, stemt u in met het gebruik van cookies en de overdracht van gegevens naar YouTube in de VS. Verdere informatie over gegevensbescherming.

Temperatuurkast van -80°C tot +250°C

Handige en intuïtieve bediening met testXpert III. Traceerbare testresultaten en perfecte integratie van de temperatuurkast in het testsysteem.

Voordelen en eigenschappen

Betrouwbare testresultaten

Materiaal- of producteigenschappen worden bepaald met de hoogste nauwkeurigheid en volgens de normen. De
kleinste details in de test worden zichtbaar door de weergaloze meetnauwkeurigheid van dit testsysteem.

De temperatuurkast zorgt voor nauwkeurige metingen met krachtcellen en extensometers. Dankzij het innovatieve ventilatorconcept blijven de karakteristieke waarden gevrijwaard van invloeden door trillingen en convectie.
Een juist uitgevoerde test kan makkelijk gedemonstreerd worden aan klanten en auditeurs. In combinatie met de testXpert testsoftware zijn de testresultaten herhaalbaar en de instellingen traceerbaar. De registratie van het temperatuurverloop begint tijdens de opwarmfase.
De positie van de optische extensometer blijft ongewijzigd ten opzichte van tests bij kamertemperatuur, de temperatuurkast wordt via de geleidingsrails weggeschoven.

Besparing van tijd en geld

De nieuwste technologie garandeert maximale aantallen samples met minimaal energieverbruik:

De bijzonder goede verwarmings- en koelingseigenschappen met laag LN2- en stroomverbruik verlagen de uitbatingskosten. In sommige gevallen kunnen de kosten voor LN2 gehalveerd worden in vergelijking met standaardoplossingen op de markt.
Het wisselen van een sample via het deur-in-deur systeem vermindert temperatuurverliezen en ijsvorming, waardoor aanzienlijk meer samples getest kunnen worden.

Flexibel in gebruik

Op basis van dit modulaire concept kan de temperatuurkast optimaal afgestemd worden op uw vereisten.

Vier laterale doorvoeren laten toe verschillende extensometers (optisch of met meetvoelers) of handlingsystemen voor geautomatiseerde tests te gebruiken.
Bij uitbreiding van het toepassingsgebied kunnen alle opties ter plaatse worden toegevoegd.
Het grote volume van de kamer biedt voldoende ruimte voor het testen van onderdelen, en verzekert een consistente temperatuur rond het sample.

Maximaal gebruiksgemak

De intuïtieve, snelle en workflowgebaseerde bediening van alle systeemonderdelen wordt gegarandeerd door onze ZwickRoell testXpert testsoftware. Door
het laden van het testprogramma is het testsysteem inclusief de temperatuurkast volledig ingesteld, op een traceerbare manier onafhankelijk van de bediener. Alle veiligheidsinstellingen en werktuigafstanden worden automatisch correct ingesteld. Dit verzekert betrouwbare testresultaten en optimale bescherming van de gebruiker en het testsysteem.

Dankzij de uniforme bediening van alle producten via testXpert worden opleidingsinspanningen tot een minimum herleid.
Met testXpert kan u automatisch verschillende kracht-, rek- en temperatuurniveau’s instellen in verschillende secties.
De snelheid van de ventilator van de temperatuurkast kan in testXpert makkelijk aangepast worden, voor betrouwbare testresultaten op fragiele samples zoals folie.

Meer informatie over testXpert testsoftware

Precieze temperatuurconditionering

De temperatuurkast bereikt extreem homogene en nauwkeurige omstandigheden voor de samples in het volledige kamervolume. Dit verzekert de nauwkeurigheid en herhaalbaarheid van de testresultaten.

De gesofisticeerde luchtverzorging garandeert in combinatie het de precieze en uiterst stabiele temperatuurregeling een ruimtelijke homogeniteit en temperatuurstabiliteit van +/- 1 °C.
De optionele temperatuurvoeler bij het sample regelt de temperatuur op de belangrijkste plaats en optimaliseert uw testresultaten. De praktische houder maakt positioneren van de sensor snel en precies.

Heeft u vragen over onze producten?

Contacteer gerust onze productexperten.
Wij kijken er naar uit u te adviseren.

Contacteer ons

Technisch overzicht van de verschillende temperatuurvarianten

Artikelnr.	1090458
Temperatuurbereik	KT +10°C ... +360 °C
Met LN₂ koelsysteem (optie)	-80 ... +360 °C
Aansluiting LN₂ (binnendraad)¹	G 3/8
Koelmiddel werkdruk	1.5 +/- 0.1	bar
Typisch LN₂ verbruik wanneer: ²
Afkoelen van KT tot -30°C	8,5	l
Houden bij -30 °C	9	l/h
Afkoelen tot -80°C	19	l
Houden bij -80 °C	14	l/h
Snelheid temperatuurverandering zonder belasting volgens EN 60068-3-5³
Opwarmen van KT tot 250°C	11,5	K/min
Komt overeen met een opwarmtijd van:	23	min
Afkoelen van KT tot -80 °C	5	K/min
Komt overeen met een afkoeltijd van:	17	min
Tijdelijke instabiliteit ⁴	+/- 1	°C
Lokale inhomogeniteit ⁴	+/- 1	°C
Voeding	400	V, 3F/N/PE
Netfrequentie	50/60	Hz
Opgenomen vermogen	7,2	kVA
Voedingskabel	l = 4 m, met 5-pin CEE stekker (16A)
Aansluiting	RS 232 (neemt een COM poort in op de PC)
Afmetingen:
Testruimte:
Hoogte	900	mm
Breedte	460	mm
Diepte	740	mm
Binnenkant deur tot test-as	400	mm
Buitenkant (afstand tot buitenkant):
Hoogte	1040	mm
Breedte	600	mm
Diepte	1345	mm
Gewicht, ca. (zonder opties)	230	kg
Design	Vier openingen (twee links, twee rechts), afgesloten met dummy plug, voor verbinding van rekmeters, bijvoorbeeld: deurscharnier links, condensafvoer voorzien in aansluiteenheid
Algemeen geluidsniveau	<68	dB(A)

Bij de slang wordt ook een G 3/8"-UNF 3/4"-16 adapter meegeleverd.
Kamer gesloten, met typisch toebehoren (100 kN klem). Tijdens afkoelen: verbruik tussen 10% en 90% van het temperatuurbereik gelijkaardig aan EN 60068-3-5
De snelheid van temperatuurverandering werd bepaald tussen 10 % en 90 % van het vastgelegde bereik volgens EN 60068-3-5
Volgens DAkkS/DKD R 5-7 Methode C: uitgebreide meetonzekerheid van het temperatuurmeetsysteem +/- 1.5 K (basiskamer, geen belasting)

Artikelnr.	1022207	1022208	1022209	1022210	1022211
Temperatuurbereik	KT +10°C ... +250 °C
Met LN₂ koelsysteem (optie)	-80 ... +250 °C
Aansluiting LN₂ (binnendraad)¹	G 3/8	G 3/8	G 3/8	G 3/8	G 3/8
Koelmiddel werkdruk	1.5 +/- 0.1	1.5 +/- 0.1	1.5 +/- 0.1	1.5 +/- 0.1	1.5 +/- 0.1	bar
Typisch LN₂ verbruik wanneer: ²
Afkoelen van KT tot -30°C	2,5	3	5	6	8,5	l
Houden bij -30 °C	5	5	5,5	6	9	l/h
Afkoelen tot -80°C	6	9	13	14	19	l
Houden bij -80 °C	8,5	8,5	8,5	11	14	l/h
Snelheid temperatuurverandering zonder belasting volgens EN 60068-3-5³
Opwarmen van KT tot 250°C	12	12	7,5	13	9,5	K/min
Komt overeen met een opwarmtijd van:	15	17	23	14	19	min
Afkoelen van KT tot -80 °C	7	5,5	5	4,5	5	K/min
Komt overeen met een afkoeltijd van:	12	14	16	19	17	min
Tijdelijke instabiliteit ⁴	+/- 1	+/- 1	+/- 1	+/- 1	+/- 1	°C
Lokale inhomogeniteit ⁴	+/- 1	+/- 1	+/- 1	+/- 1	+/- 1	°C
Voeding	400	400	400	400	400	V, 3F/N/PE
Netfrequentie	50/60	50/60	50/60	50/60	50/60	Hz
Opgenomen vermogen	3,3	3,3	3,3	5,2	5,2	kVA
Voedingskabel	l = 4 m, met 5-pin CEE stekker (16A)
Aansluiting	RS 232 (neemt een COM poort in op de PC)
Afmetingen:
Testruimte:
Hoogte	500	700	900	700	900	mm
Breedte	260	260	260	460	460	mm
Diepte	445	445	445	655	655	mm
Binnenkant deur tot test-as	230	230	230	340	340	mm
Buitenkant (afstand tot buitenkant):
Hoogte	640	840	1040	840	1040	mm
Breedte	400	400	400	600	600	mm
Diepte	1015	1015	1015	1225	1225	mm
Gewicht, ca. (zonder opties)	140	150	160	159	220	kg
Design	Positie van de extensometer links achteraan; deur opent naar links: condensafvoer in verbindingseenheid
Algemeen geluidsniveau	<68	<68	<68	<68	<68	dB(A)

Bij de slang wordt ook een G 3/8"-UNF 3/4"-16 adapter meegeleverd.
Kamer gesloten, met typisch toebehoren (400 mm brede kamer: 10 kN klemmen, 600 mm brede kamer: 100 kN klemmen). Tijdens afkoelen: verbruik tussen 10% en 90% van het temperatuurbereik gelijkaardig aan EN 60068-3-5
De snelheid van temperatuurverandering werd bepaald tussen 10% en 90% van het vastgelegde bereik volgens EN 60068-3-5
Volgens DAkkS/DKD R 5-7 Methode C: uitgebreide meetonzekerheid van het temperatuurmeetsysteem +/- 1.5 K (basiskamer, geen belasting)

Artikelnr.	1014436
Design	deur opent naar links, sturing geïnstalleerd aan de linker kant
Koelsysteem	LN₂ (vloeibaar stikstof)
Kamersturing controller type	Eurotherm
Testtemperatuur	-50 tot +180	°C
Omgevingstemperatuur	+10 tot +35	°C
Gemiddelde opwarmsnelheid (geen belasting)¹	5,5	°C/min
Gemiddelde afkoeltijd (geen belasting)¹	2,5	°C/min
Afmetingen
Buitenmaten:
hoogte	500	mm
breedte	700	mm
diepte	425	mm
Binnenmaten:
hoogte	350	mm
breedte	250	mm
diepte	250	mm
Gewicht	45	kg
Geluidsniveau	55	dB(A)
Voedingsspanning	230	V
Opgenomen vermogen	1,5	kVA
Aansluiting	RS 232 (neemt een COM poort in op de PC)
Inbegrepen bij het toestel	Voedingskabel onderste aansluitbout, Ø 20 mm Montage an zwickiLine

De vermelde ruimtelijke en tijdelijke fluctuaties, opwarm- en afkoeltijden zijn van toepassing op een gesloten kamer zonder toebehoren.

Optioneel toebehoren voor temperatuurkasten

Deur-in-deur veiligheidsdeurfunctie

Met het deur-in-deur concept wordt het wisselen van samples of het verwijderen van een clip-on extensometer zeer handig, zelfs bij 360 °C. De bediener wordt optimaal afgeschermd van de hitte. De minimale temperatuurschommelingen zorgen voor kortere cyclustijden, gereduceerde bedrijfskosten en minder ijsvorming in koelmodus.
De veiligheidsdeurfunctie garandeert de veiligheid van de bediener volgens de Europese veiligheidsnormen. Daarbij functioneert de deur van de kast als veiligheidsdeur met vergrendeling.

Samplemagazijn met hulpstuk

Start de test goed voorbereid

Snelle, precieze wissel van het sample met het ZwickRoell samplemagazijn– verwarm of koel uw samples op voorhand in de temperatuurkast. U kan het sample optimaal uitlijnen ten opzichte van de test-as met het passende hulpstuk. De meegeleverde isolatie biedt maximaal gebruikscomfort zodat u het magazijn buiten de temperatuurkast kan gebruiken.

Standaard samplemagazijnen in ons productgamma: volgens ASTM D638 Type I, ISO 527-2 Type 1A, ISO 527-2 Type 1B, ISO 527-2 Type 1BA, ISO 527-2 Type 1BB, ISO 6892-1 Type 1, ISO 6892-1 Type 2, ISO 37 Vorm 1, ISO 37 Vorm 1A, ISO 37 Vorm 2, ISO 37 Vorm 3, ISO 37 Vorm 4

Temperatuurregeling in de buurt van het sample

Zeer dicht bij het sample

De optionele temperatuurvoeler bij het sample regelt de temperatuur op de belangrijkste plaats en optimaliseert uw testresultaten. De praktische houder zorgt voor snelle, precieze positionering.

De door en door homogene en extreem nauwkeurige temperatuurregeling (+/- 1°C) garandeert dat uw sample steeds exact op temperatuur is.

Wil u het kouder of warmer?
Wordt u geconfronteerd met nieuwe uitdagingen voor uw temperatuurkast?

Wij passen ze op maat aan! Profiteer van de jarenlange ervaring van onze ontwikkelaars bij het realiseren van klantspecifieke of sectorspecifieke aanpassingen.

Vraag een gesprek

Passende producten voor een testsysteem op maat
