Control Cube servocontroller

Download
Resolutie
  • 19 bit
Data-transmissiesnelheid
  • 0,4 kHz
Acquisitiesnelheid
  • 4 kHz
Speciale kenmerken
  • Ideaal voor servohydraulische testsystemen (enkelassig/meerassig/torsie)

Vermoeiings- en levensduurtests met maximale flexibiliteit en efficiëntie.

Voor vermoeiings- en levensduurtests worden bij voorkeur servohydraulische machines gebruikt. De prestaties van deze systemen worden grotendeels bepaald door de sturing die gebruikt wordt voor de meting en de besturing, in combinatie met de bijhorende testsoftware. ZwickRoell levert hiervoor de Control Cube servoregelaar en de Cubus testsoftware. Ze zijn uitermate geschikt voor nieuwe testsystemen, voor het moderniseren van bestaande servohydraulische testsystemen en voor multiaxiale toepassingen.


Dit systeem werd ontwikkeld door ZwickRoell in samenwerking met CaTs3 (Consultants in Automated Test & Structural-dynamic Simulation Systems). De uitgebreide ervaring van deze laatste wordt weerspiegeld in een uiterst effectief en krachtig systeem dat de steeds groter wordende vraag van klanten beantwoordt en ook voldoet aan de hoge ZwickRoell vereisten op vlak van kwaliteit en veiligheid.
Tijdens de ontwikkeling werd bijzondere aandacht besteed aan het behouden van een hoge flexibiliteit en uitbreidbaarheid van het testsysteem.

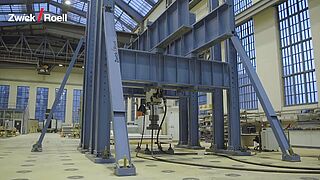

Modernisering van een testportaal aan de TU Berlin

ZwickRoell moderniseert een testportaal aan de TU Berlin met de Control Cube servoregelaar en Cubus testsoftware

Voordelen & eigenschappen

Gebruikersinterface
Systeemconfiguratie
Makkelijke uitbreiding van de kanalen
De kleinste servoregelaar ter wereld
Noodstop
Bijkomende voordelen & eigenschappen

Gebruikersinterface

Korte inwerktijd door eenvoudige, intuïtieve en goed gestructureerde interface

Systeemconfiguratie

Het flexibele en modulaire ontwerp zorgt voor eenvoudige systeemconfiguraties en aanpassing aan eenvoudige of complexe testsituaties

Makkelijke uitbreiding van de kanalen

meerkanaals toepassingen door eenvoudige uitbreidbaarheid van 1 tot 32 regelkanalen

De kleinste servoregelaar ter wereld

plaatsbesparend en flexibel door compacte ½ 19” behuizing met geïntegreerde signaalgenerator - de kleinste servoregelaar ter wereld

Noodstop

Het veiligheidsconcept omvat een geïntegreerde veiligheidsaansluiting voor een noodstop

Bijkomende voordelen & eigenschappen

  • Basistoestel verkrijgbaar in één- of tweekanaals uitvoering verkrijgbaar
  • Geoptimaliseerde 4 kHz acquisitiesnelheid en regelsnelheid voor uitvoeren van cyclische tests
  • Uiterst precieze en betrouwbare acquisitie van de meetwaarden met 19 bit resolutie
  • Betrouwbare PC-verbinding en hoge transfersnelheden via Ethernet

Technisch overzicht

  • (1) PC verbinding via Ethernet interface
  • (2) Multi-kanaal verbinding tot 32 stuurkanalen
  • (3) Optioneel ± 10V setwaarde/monitor kanalen
  • (4) Digitale I/O verbinding
  • (5) Verbinding voor afstandsbediening
  • (6) Hydraulische verbinding
  • (7) Systeemverbinding, bv. voor veiligheidsdeur
  • (8) Veiligheidsstekker voor integratie in een noodstopkring
  • (9) Kanaalidentificatie via LED
  • (10) Universele meetversterker voor AC of DC sensoren
  • (11) Analoge I/O module (optie)
