SKZ Testing GmbH: Test Cracked Round Bar (CRB) zgodnie z ISO 18489 dla rur PE
Case Study
- Klient: SKZ - Testing GmbH
- Miejscowość: Würzburg, Niemcy
- Branża: Testing Services, Tworzywa sztuczne
- Temat: Test CRB na maszynie wytrzymałościowej ZwickRoell
Marzec 2025
Centrum tworzyw sztucznych SKZ (Würzburg) rozszerzyło zakres swoich usług o innowacyjną metodę badawczą Cracked-Round Bar (CRB) zgodną z normą ISO 18489. Procedura ta, przeprowadzona przy użyciu elektromechanicznej maszyny wytrzymałościowej ZwickRoell LTM, została pomyślnie potwierdzona poprzez obszerne testy międzylaboratoryjne i oceniona przez Niemiecką Jednostkę Akredytacyjną (DAkkS).

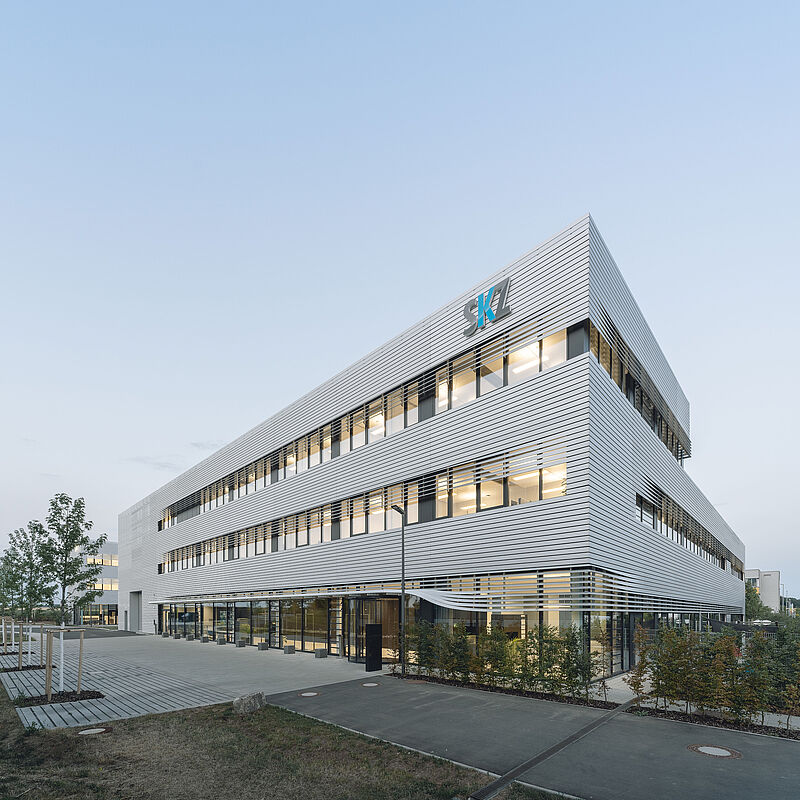

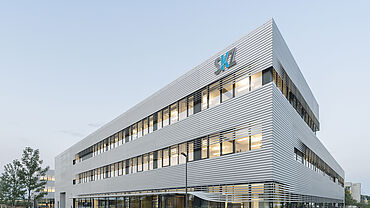

SKZ - Testing GmbH: Akredytowane laboratorium badawcze w zakresie jakości, bezpieczeństwa i certyfikacji w branży tworzyw sztucznych
SKZ - Testing GmbH, z siedzibą w Würzburgu jest akredytowanym laboratorium badawczym, które wspiera przedsiębiorstwa z branży tworzyw sztucznych poprzez niezależne badanie materiałów i produktów, monitorowanie produktów oraz certyfikację produktów. Dysponując najnowocześniejszą technologią badawczą i wieloletnim doświadczeniem, laboratorium gwarantuje najwyższe standardy jakości i bezpieczeństwa. Kompleksowe usługi badawcze – od testów mechanicznych i termicznych po testy środowiskowe i długotrwałe testy starzenia – pomagają producentom certyfikować swoje produkty zgodnie z normami krajowymi i międzynarodowymi oraz uczynić je dostępnymi na rynku.
Firma SKZ - Testing GmbH dysponuje obecnie dziesięcioma maszynami wytrzymałościowymi firmy ZwickRoell umożliwiającymi badanie szerokiego zakresu właściwości tworzyw sztucznych, w tym ich wytrzymałości na rozciąganie, zginanie, ściskanie oraz właściwości ślizgowo-ciernych. Firma wykonuje nie tylko krótkoczasowe badania wytrzymałościowe, takie jak próby zginania udarowego czy próby rozciągania udarowego, ale także badania quasi-statyczne i długoczasowe, takie jak próby pełzania i relaksacji. Badania dynamiczne uzupełniają spektrum. Ponadto laboratorium badawcze wykonuje kompleksowe badania mechaniczno-technologiczne próbek tworzyw sztucznych oraz badania komponentów, a także badania oparte na metodach fizyko-chemicznych, takich jak spektroskopia i mikroskopia. Ponadto przeprowadzane są badania reologiczne, optyczne, elektryczne oraz badania ogniowe i dyfuzyjne. Kluczowy obszar poświęcony jest testom starzenia i szacowaniu żywotności tworzyw sztucznych.
Ponadto firma SKZ - Testing GmbH zajmuje się badaniami, dokształcaniem i certyfikacją systemów zarządzania, aby wspierać przedsiębiorstwa z branży tworzyw sztucznych nie tylko w zakresie zapewnienia jakości, ale również w zrównoważonym rozwoju ich produktów i procesów. Jako wiarygodny partner branży, wnosimy decydujący wkład w promowanie innowacyjnych i zrównoważonych rozwiązań w przetwórstwie tworzyw sztucznych oraz wspieramy przedsiębiorstwa w dostosowaniu się do wymogów regulacyjnych.
Zadanie

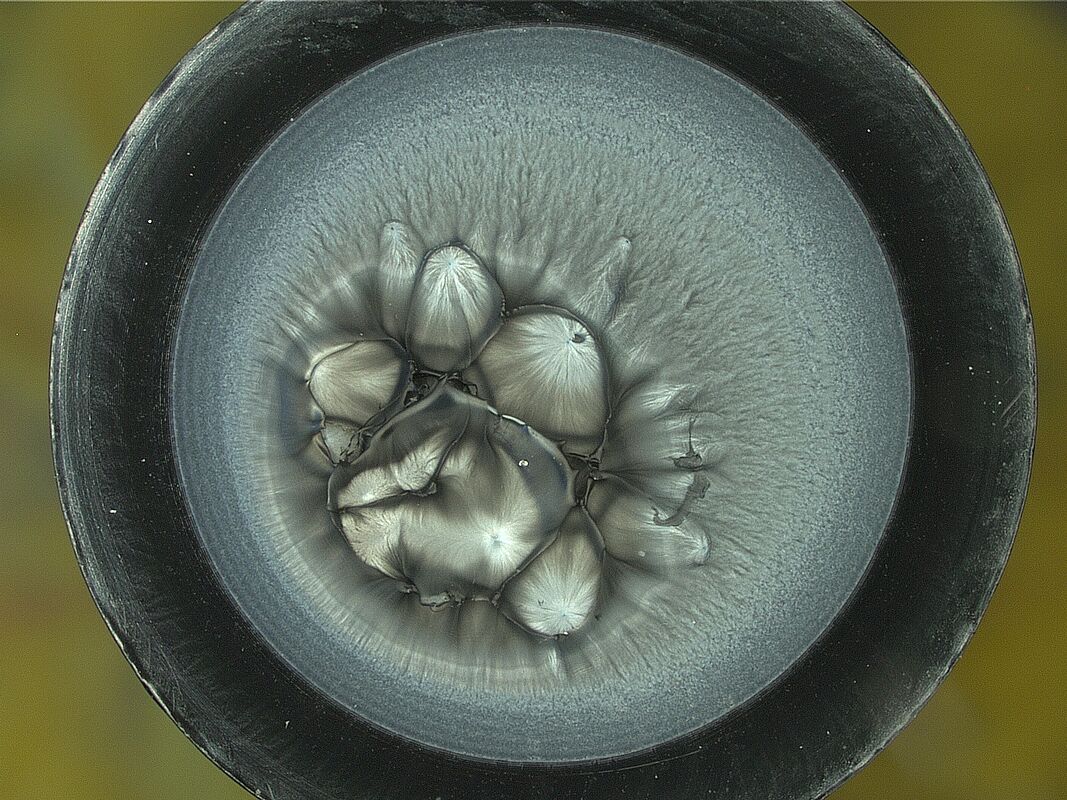

Test Cracked Round Bar (CRB) zgodnie z normą ISO 18489 do badania pęknięć naprężeniowych rur PE.
Tradycyjne metody określania odporności rur polietylenowych na pękanie naprężeniowe, takie jak FNCT (Full Notch Creep Test), PENT (Pennsylvania Edge Notch Tensile Test) i NPT (Notched Pipe Test), często osiągają swoje granice w przypadku nowoczesnych typów PE 100-RC. Metody te są czasochłonne i często wymagają ponad 10 000 godzin pracy, a nie przynoszą żadnych użytecznych rezultatów. Ponadto są w dużym stopniu uzależnione od środków zwilżających, które wpływają na rezultaty, a ponadto są niebezpieczne dla środowiska. Test Cracked Round Bar (CRB) zgodnie z ISO 18489 oferuje skuteczniejszą alternatywę, ponieważ eliminuje szkodliwe czynniki zwilżające i ekstremalnie wysokie temperatury, dzięki czemu jest bardziej przyjazną dla środowiska i praktyczną metodą badawczą.
Rozwiązanie firmy ZwickRoell

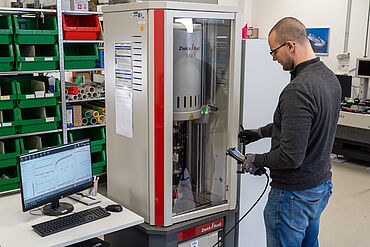

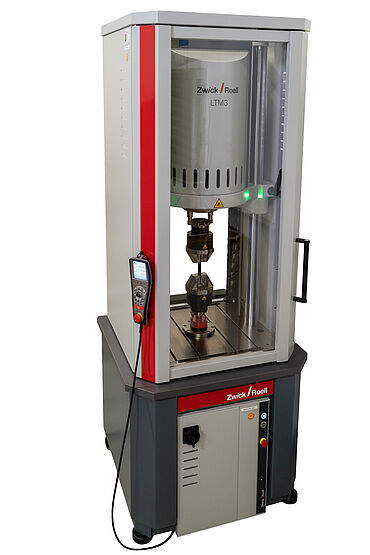

Wykorzystanie maszyny do badań elektrodynamicznych LTM w firmie SKZ Testing GmbH.
Aby sprostać wyzwaniom nowoczesnego badania materiałów, firma SKZ Testing GmbH wybrała elektrodynamiczną maszynę wytrzymałościową LTM firmy ZwickRoell. Maszyna charakteryzuje się wysoką dynamiką i niskimi wymaganiami konserwacyjnymi, dzięki czemu idealnie nadaje się do zaawansowanych badań materiałowych. Urządzenie LTM charakteryzuje się konstrukcją z obudową, bez możliwości grzania i z ogniwem obciążnikowym 3 kN, co umożliwia precyzyjne, wolne od oleju i ciche środowisko badawcze.
„Włączenie testu CRB do naszej oferty badawczej jest kolejnym dowodem naszego stałego zaangażowania w dążenie do doskonałości w badaniu materiałów. Jesteśmy dumni, że otrzymaliśmy w tym celu akredytację DAkkS. Szczególne podziękowania należą się firmie ZwickRoell za doskonałe wsparcie techniczne w tym projekcie."
Johannes Engert , Lider grupy badania rur, SKZ Testing GmbH
Wynik
Wyjątkowe wyniki od czasu wdrożenia testu CRB Cracked Round Bar (CRB).
Wprowadzenie testu Cracked Round Bar (CRB) zgodnie z ISO 18489 w SKZ – Testing GmbH daje znakomite rezultaty. Akredytacja DAkkS i zoptymalizowane wykonywanie badań, obejmujące standaryzowane przygotowanie próbek, przyczyniły się do niezawodności i energooszczędności procesu badawczego. Od stycznia 2022 roku maszyna wytrzymałościowa nie zanotowała żadnych przestojów spowodowanych usterkami, co świadczy o jej wysokiej niezawodności.
