Serwo-hydrauliczne maszyny badawcze

Serwo-hydrauliczne maszyny badawcze są stosowane do statycznego lub dynamicznego badania materiałów i komponentów. Aby móc ocenić zachowanie materiałów lub komponentów w okresie ich użytkowania, generowane są obciążenia cykliczne. Do określenia stabilności użytkowej stosuje się głównie serwo-hydrauliczne systemy badawcze.

Ze względu na wysoką energię, jaką mogą zapewnić systemy serwo-hydrauliczne, można również osiągnąć prędkości tłoka do 20 m/s, które są wymagane w dynamicznych badaniach udarności i badaniach uderzeniowych.

Duża modułowość oferty produktów ZwickRoell umożliwia tworzenie systemów dostosowanych do indywidualnych potrzeb klientów pod względem siły, skoku i wydajności.

Przegląd Funkcjonalność Film Serwo-hydrauliczny cylinder badawczy FAQ Broszura Dynamika

ZwickRoell posiada serwo-hydrauliczne maszyny wytrzymałościowe do różnych typów badań:

Badania zmęczeniowe Mechanika pękania Duże prędkości

Serwo-hydrauliczne maszyny wytrzymałościowe w skrócie

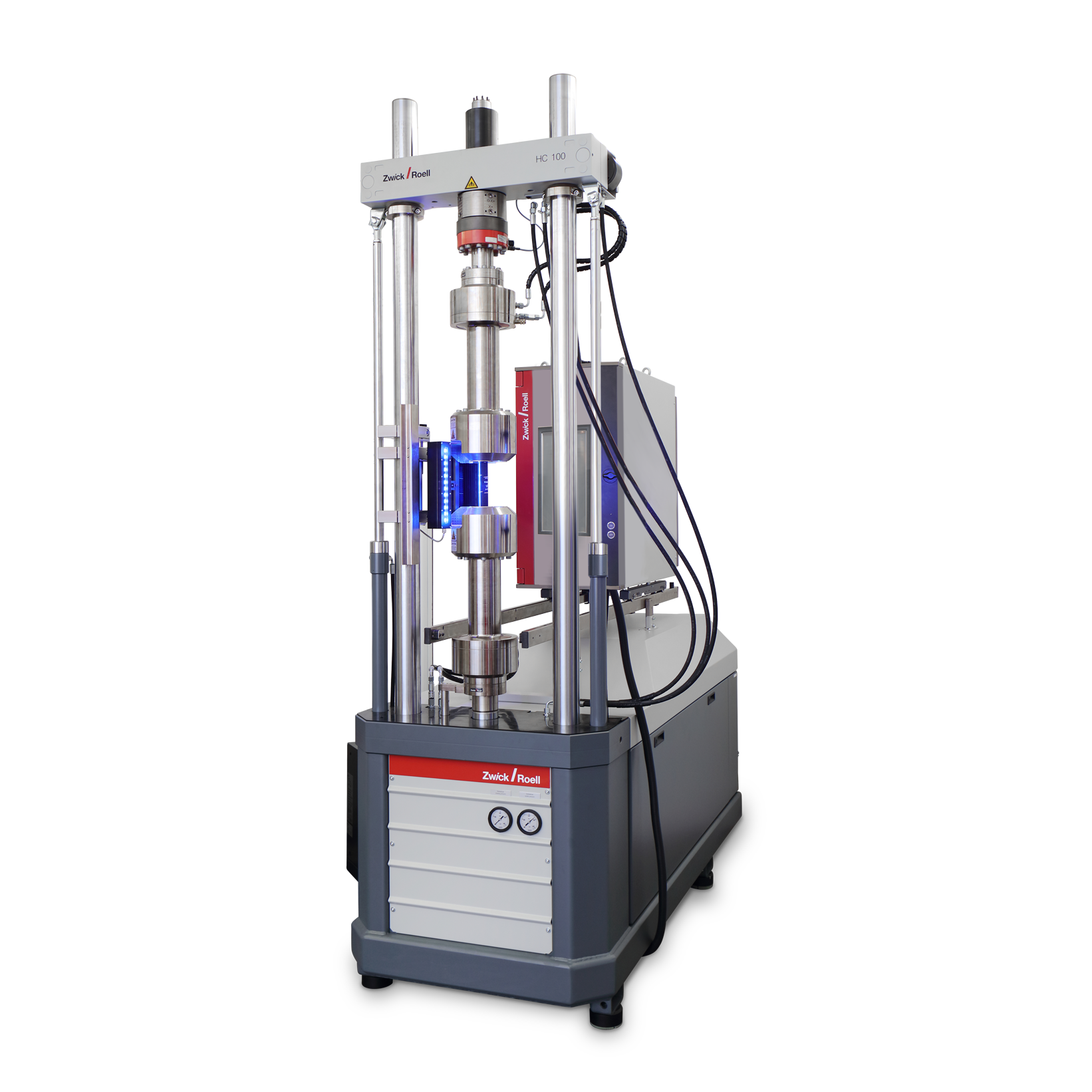

Serwo-hydrauliczne ramy obciążenioweSerwo-hydrauliczne systemy kompaktowePojedynczy cylinder badawczyDrgania skrętneWysoka prędkość

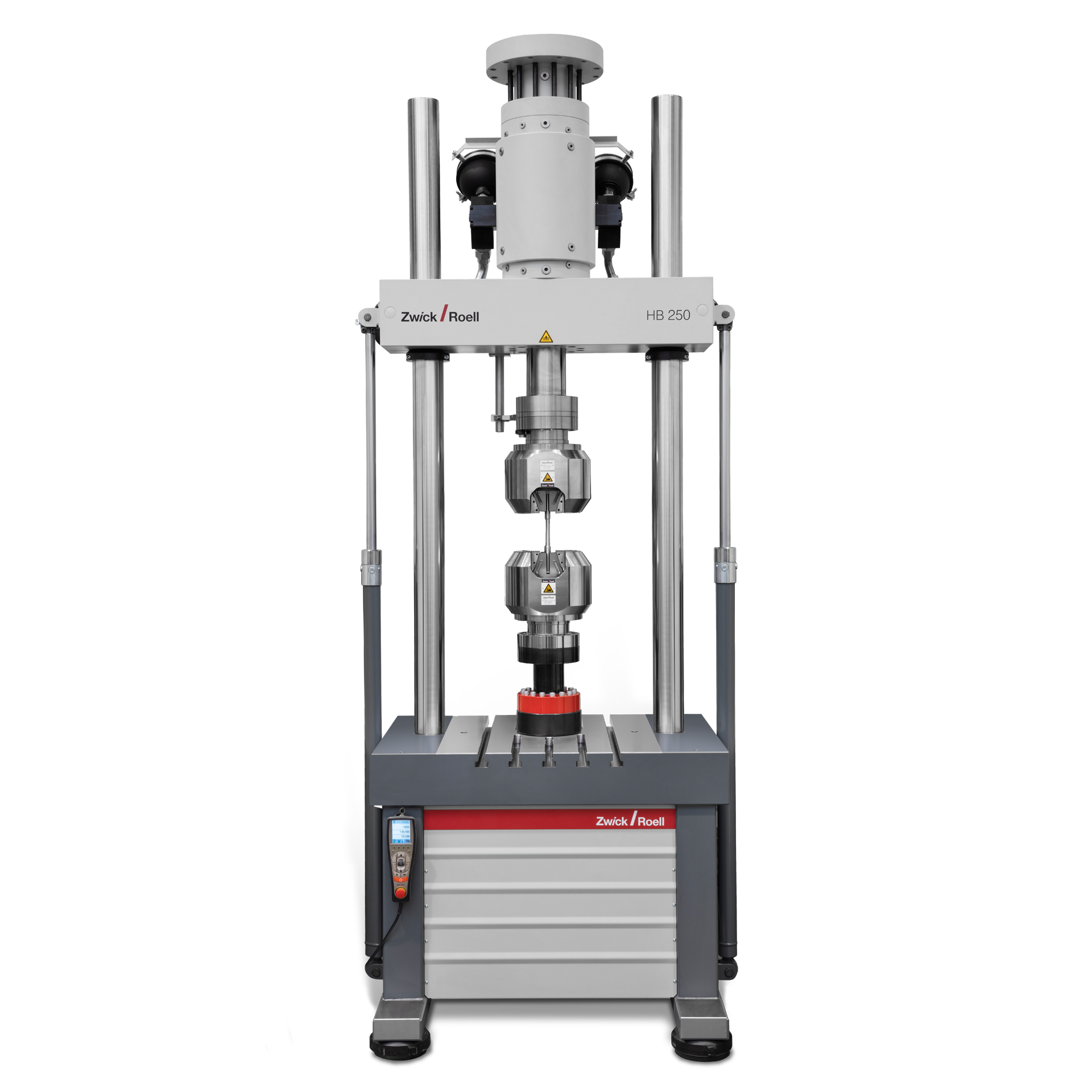

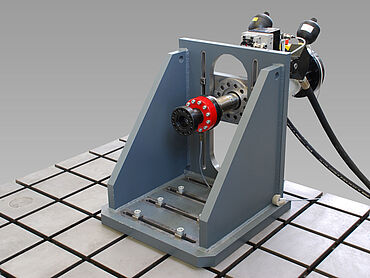

Serwo-hydrauliczna maszyna wytrzymałościowa HBSerwo-hydrauliczna maszyna wytrzymałościowa jako kompaktowy system ze zintegrowanym agregatem hydraulicznymW serwo-hydraulicznej maszynie wytrzymałościowej stosowane są pojedyncze cylindry badawczeSerwo-hydrauliczna maszyna wytrzymałościowa z napędem skrętnymSerwo-hydrauliczna maszyna wytrzymałościowa do dużych prędkości
do ramy obciążeniowejdo kompaktowego systemudo cylindra badawczegodo skręcaniado High Speed
Max siła2 500 kN100 kN1 000 kN250 kN160 kN
Prędkość badania1 m/s 1)1 m/s 1)1 m/s 1)1 m/s 1)20 m/s
Skręcanie---
ZasilanieElastycznyStałyElastycznyElastycznyStały
Typowe badanie
  • Zmęczenie
  • LCF
  • Mechanika pękania
  • Badanie statyczne
  • Zmęczenie
  • LCF
  • Mechanika pękania
  • Badanie statyczne
  • Zmęczenie
  • Badanie statyczne
  • Drgania skrętne
  • Skręcanie naprężeniowe
  • Próba przebicia
  • Badanie szybkiego rozdzierania
Serwo-hydrauliczne maszyny wytrzymałościowe w porównaniu

1) w zależności od konstrukcji hydraulicznej

Masz pytania dotyczące naszych dynamicznych produktów?

Zapraszamy do kontaktu z naszymi ekspertami. Chętnie odpowiemy na Państwa pytania!

Zapraszamy do kontaktu!

Funkcjonalność serwo-hydraulicznej maszyny wytrzymałościowej

Serwo-hydrauliczna maszyna wytrzymałościowa składa się z zespołu wytwarzającego energię hydrauliczną (agregatu hydraulicznego), siłownika hydraulicznego oraz układu pomiarowego, sterującego i regulacyjnego.

Agregat hydrauliczny wytwarza wymagane ciśnienie, aby napędzić siłownik , a przepływ regulowany jest za pomocą serwozaworu. Siłownik przekształca ciśnienie hydrauliczne w ruch mechaniczny i precyzyjnie kontroluje siły, momenty, odkształcenia lub prędkości podczas procesu badawczego. Występujące siły lub odkształcenia są rejestrowane przez czujniki oraz przechowywane i wyświetlane za pomocą systemów pomiarowych, kontrolnych i regulacyjnych.

Serwo-hydrauliczne maszyny wytrzymałościowe w laboratorium

Serwo-hydrauliczne maszyny wytrzymałościowe mogą przykładowo być wykorzystywane do przeprowadzania badania wytrzymałości na pękanie zgodnie z ASTM E399.

Serwo-hydrauliczny cylinder badawczy

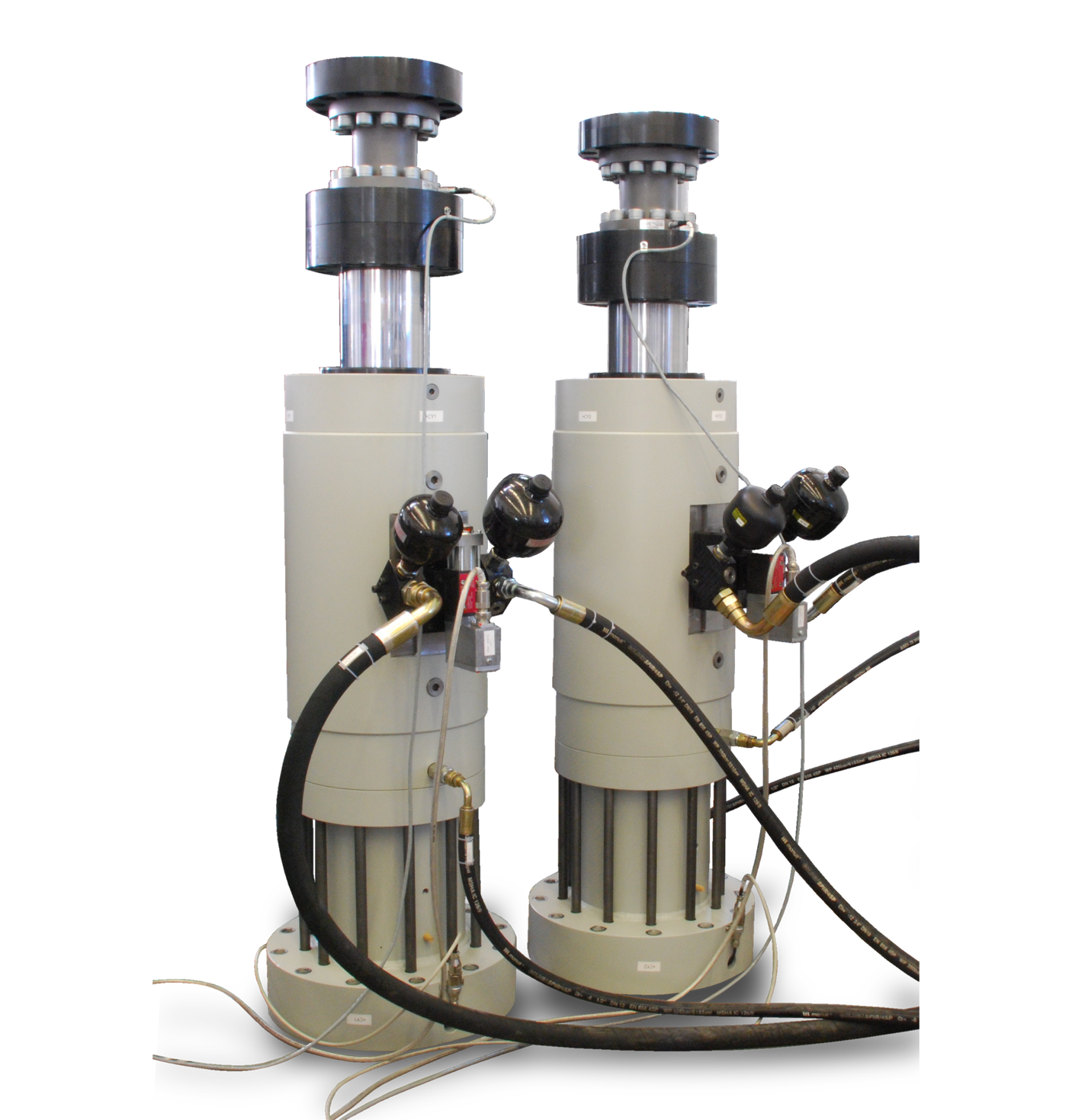

Hydrostatyczne cylindry badawcze to serwo-hydrauliczne napędy liniowe, zaprojektowane z myślą o maksymalnej dynamice i żywotności. Nadają się jako cylindry synchroniczne do dynamicznych i statycznych naprężeń przemiennych rozciągających i ściskających.

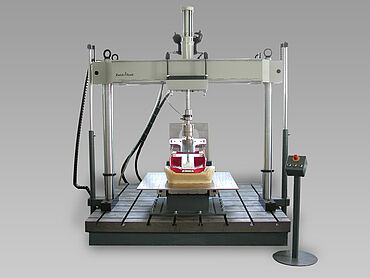

Siłowniki serwo-hydrauliczne stosowane są jako pojedyncze cylindry badawcze , na przykład na polu zaciskowym do badania komponentów lub jako cylindry maszynowe w ramie badawczej do badania materiałów.

Serwo-hydrauliczne cylindry badawcze są wyposażone w serwozawór . Przekształcają energię hydrauliczną w mechaniczny ruch liniowy. Aby zapewnić wysoką dynamikę, serwozawór i akumulator są połączone flanszą bezpośrednio z cylindrem badawczym. Nominalne ciśnienie robocze wynosi 280 lub 210 barów.

Hydrostatyczne cylindry badawcze serii LH mogą być stosowane w dowolnej pozycji montażowej, zazwyczaj stojącej lub wiszącej w maszynach wytrzymałościowych, ale także w pozycji poziomej na stanowiskach badawczych.

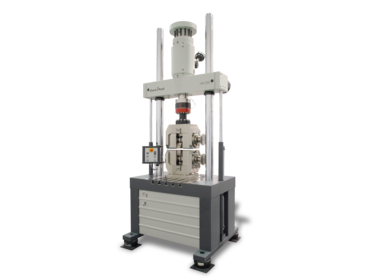

Badania zmęczeniowe na maszynach serwo-hydraulicznych

Do oceny wytrzymałości zmęczeniowej materiałów stosuje się maszyny serwo-hydrauliczne. Do materiału przykładane są obciążenia cykliczne, aby określić jego żywotność i jego zachowanie pod powtarzającym się obciążeniem . Ma to znaczenie przy opracowywaniu komponentów narażonych na częste obciążenia, np. w przemyśle lotniczym i motoryzacyjnym.

Rama obciążeniowa serwo-hydraulicznych maszyn wytrzymałościowych zostały zaprojektowane specjalnie pod kątem specjalnych wymagań badań zmeczeniowych , co odzwierciedla się między innymi w ich dużej sztywności. W zależności od wymagań badawczych i wymagań dotyczących ergonomii pracy w codziennych badaniach cylinder badawczy montowany jest albo poniżej (seria HA) albo powyżej przestrzeni badawczej (seria HB i HC).

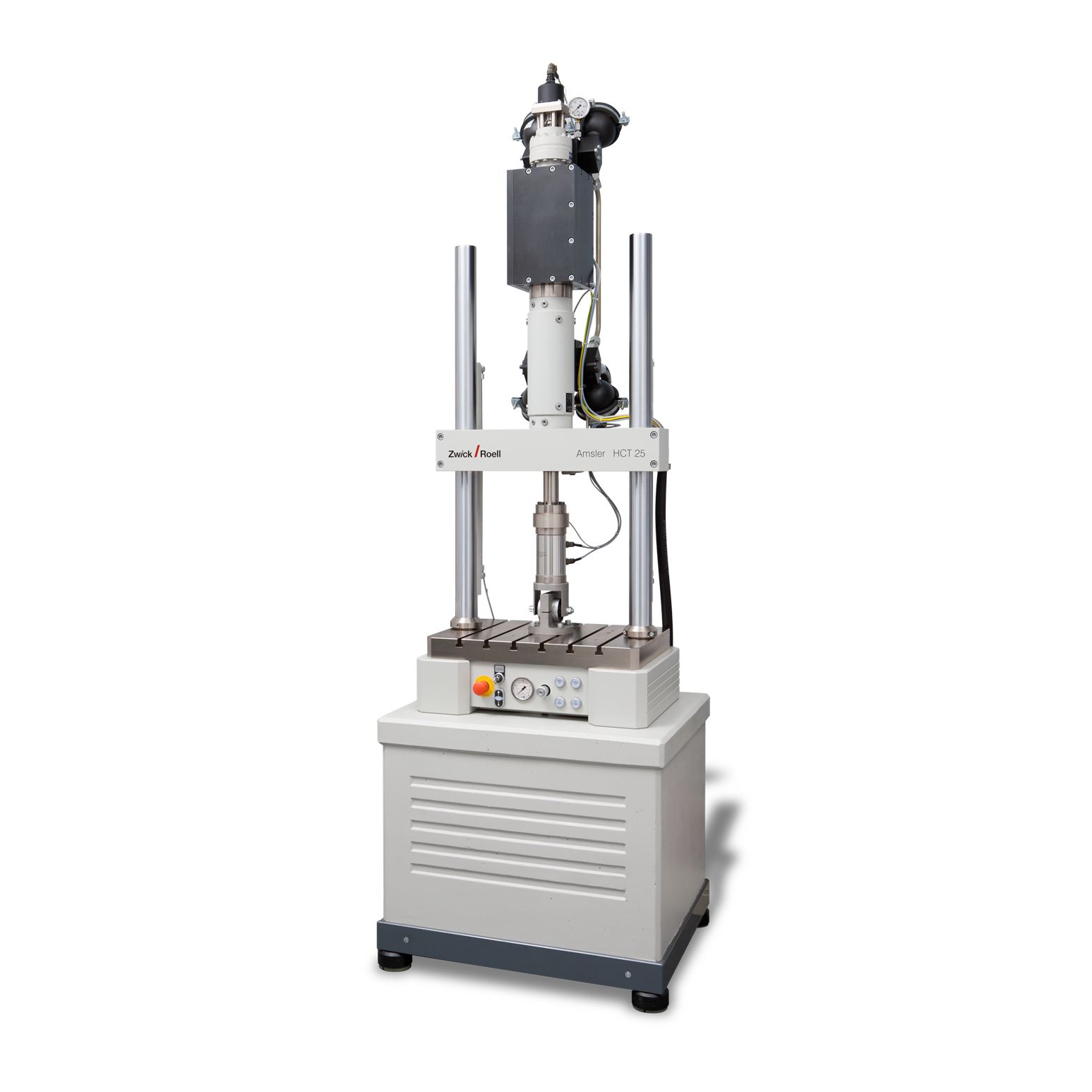

Serwo-hydrauliczne maszyny wytrzymałościowe serii HCT i HBT służą do wyznaczania drgań skrętnych lub drgań skrętnych (próby rozciągania/skręcania) . W tych maszynach badawczych cylinder skrętny jest mocowany na górnej trawersie . Wariant modelu serii HC i HB może być stosowany do kombinowanych obciążeń rozciągających, ściskających i skrętnych.

Badania mechaniki pękania na maszynach serwo-hydraulicznych

Serwo-hydrauliczne maszyny wytrzymałościowe są wykorzystywane w badaniach mechaniki pękania zarówno w przypadku wibracji (powstawania pęknięć), jak i następującej próby rozciągania . Ponowne mocowanie próbki nie jest konieczne.

Badania mechaniczne pękania można również przeprowadzić za pomocą naszej maszyny rezonansowej .

Badanie dużych prędkości z serwo-hydrauliczną maszyną wytrzymałościową

Serwo-hydrauliczne maszyny wytrzymałościowe dużych prędkości są stosowane w różnych dziedzinach, w tym w materiałoznawstwie, mechanice pękania, bezpieczeństwie pojazdów, przemyśle lotniczym i badaniach balistycznych.

Umożliwiają badanie zachowania materiałów pod ekstremalnymi obciążeniami i dużymi prędkościami wydłużenia.

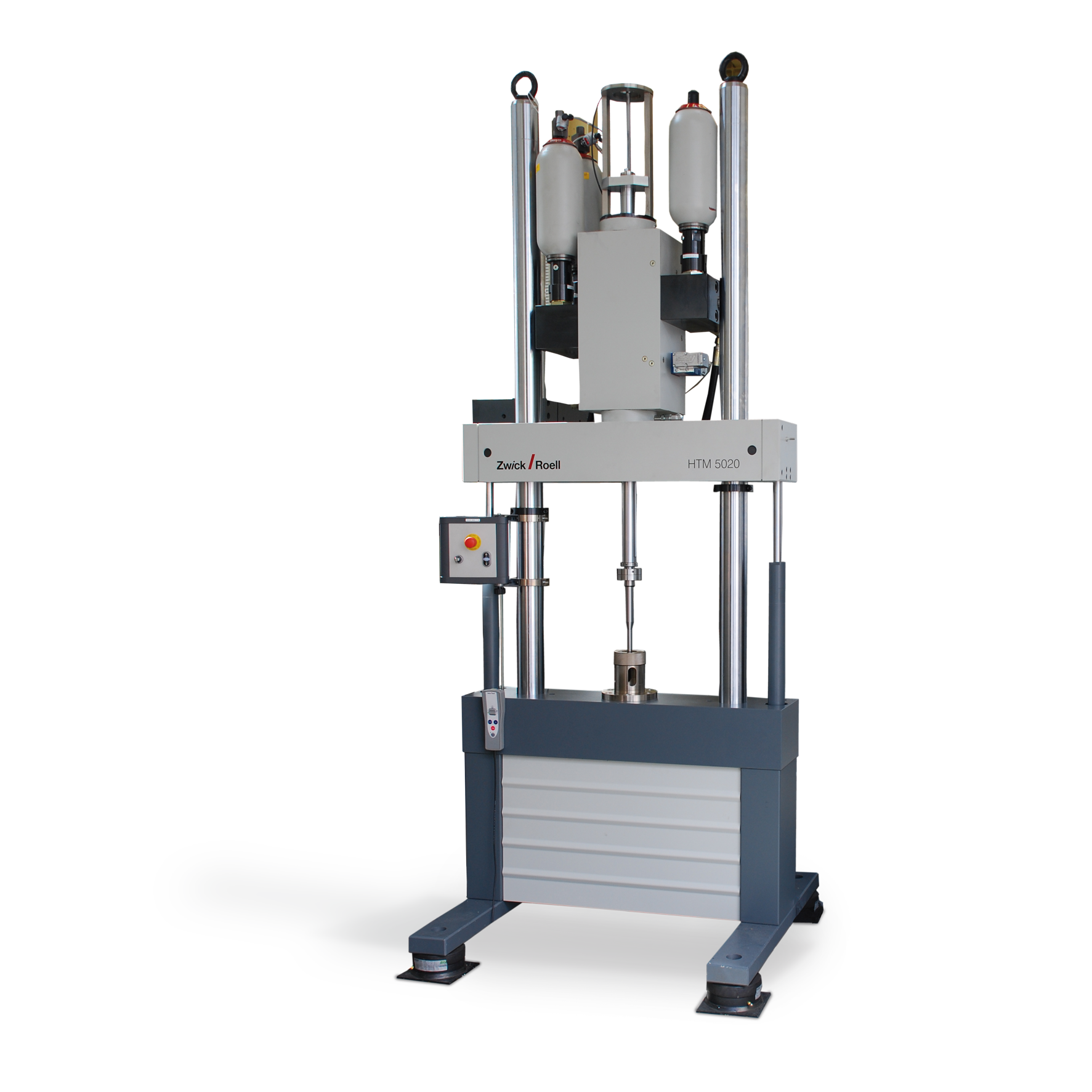

Maszyny wytrzymałościowe dużych prędkości firmy ZwickRoell są tak skonstruowane, że oferują sztywność i stabilność , aby spełnić wymagania wysokich wartości wierzchołkowych impulsów. Są odpowiednie do badania przebicia lub badania szybkiego rozdzierania. Maszyny wytrzymałościowe dużych prędkości z serii HTM idealnie nadają się do określania zachowania materiału pod obciążeniami uderzeniowymi.

Serwo-hydrauliczne maszyny badawcze - zestaw konstrukcyjny z dużą ilością akcesoriów

Aby określić wytrzymałość zmęczeniową ZwickRoell zapewnia indywidualny system modułowy spełniający wszystkie wymagania badawcze, składający się z cylindrów, jednostek hydraulicznych, jednostek łączących, maszyn do badań dynamicznych i innych akcesoriów. ZwickRoell oferuje również wydajną elektronikę pomiarową i regulującą w postaci testControl II . Oprogramowanie badawcze testXpert wspiera konfigurowanie i wykonywanie badań dynamicznych w celu określenia wytrzymałości eksploatacyjnej. Oprócz produktów standardowych oferujemy również indywidualne rozwiązania do badań zmęczeniowych.

Zainteresowały Cię nasze liczne akcesoria? Zapytaj naszych ekspertów ds. produktów!

Zapraszamy do kontaktu
