Kappa Multistation

Elektromechaniczna maszyna do badania pełzania z maksymalnie sześcioma indywidualnie sterowanymi osiami badawczymi Download
Siła badawcza
  • do 10 kN / oś
Zakres temperatury
  • -40 do +250°C
Rodzaj badania
  • Creep
  • Stress Relax
  • SIM, FNCT
  • Tensile
  • Compression
  • Flexure
Normy
  • ISO 899-1
  • ISO 899-2
  • ASTM D2990
  • ISO 3384-1
  • ISO 16770
  • ISO 527
  • ASTM D638

Kompaktowy wieloosiowy system badawczy do szerokiego zakresu próbek i typów badań do 10 000 godzin

Kappa Multistation to kompaktowa i elastyczna elektromechaniczna maszyna do badania pełzania z maksymalnie sześcioma indywidualnie regulowanymi osiami obciążenia. Ten ekonomiczny i oszczędzający miejsce system badawczy nadaje się do szerokiej gamy materiałów prób i jest specjalistą w badaniach pełzania tworzyw sztucznych i kompozytów. Ten elastyczny system badawczy idealnie nadaje się do zmieniania zadań badawczych w nowoczesnych laboratoriach rozwojowych i testujących, ponieważ umożliwia szeroki zakres zastosowań w temperaturze pokojowej, niskich i podwyższonych temperaturach, a także w wilgotności:

  • Badania pełzania ze stałym obciążeniem (Badania na rozciąganie, zginanie, ściskanie)
  • Próba pełzania aż do zniszczenia
    - Creep rupture
    - Stress rupture
  • Badania relaksacji ze stałym wydłużeniem
  • Badania regulowane siłą i wydłużeniem (closed loop) z sekwencjami siły, wydłużenia i temperatury (w sposób ciągły/w blokach)
  • Badania z elastycznym obciążeniem, np. stała prędkość przyrostu siły
  • Metody badawcze o dużym nakładzie czasowym, np. SIM, TTS, SSM
  • Za pomocą tej maszyny wytrzymałościowej możliwe są również badania quasi-statyczne

Badanie rozciągania przy pełzaniu tworzyw sztucznych

Kappa Multistation idealnie nadaje się do badania rozciągania [przy pełzaniu tworzyw sztucznych zgodnie z normami ISO 899-1 i ASTM D2990 , ze zintegrowaną kontrolą temperatury i wilgotności.

Zalety & funkcje

Specyficzna konstrukcja maszyny
Precyzyjna regulacja
Jednolite temperatury
Ekstensometr bezdotykowy
Elastyczne warunki środowiskowe
Inteligentna elektronika i oprogramowanie

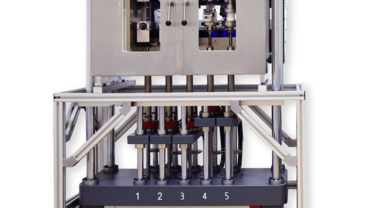

Specyficzna konstrukcja maszyny

Ekonomiczna i oszczędzająca miejsce konstrukcja z solidnie skonstruowaną ramą badawczą:

  • 5 lub 6 niezależnie sterowanych osi obciążeniowych w jednej ramie badawczej
  • Centralny napęd wrzeciona i precyzyjne prowadzenie za pomocą 2 stalowych kolumn do precyzyjnego, osiowego obciążenia zgodnie z ASTM E 292
  • Pasmo obciążenia o optymalnych właściwościach Alignment zgodnie z ASTM 1012
  • Duży suw 200 mm na cięgno obciążające
  • Brak wzajemnego oddziaływania poszczególnych cięgien obciążających w przypadku pęknięcia próbki
  • Precyzyjna prędkość obciążenia z tolerancją ± 0,1% prędkości zadanej w zakresie pomiarowym od 1 µm/h do prędkości nominalnej bez obciążenia lub pod stałym obciążeniem
  • Precyzyjna maszyna wytrzymałościowa zgodna z normą DIN EN ISO 7500-1

Precyzyjna regulacja

Indywidualnie i niezależnie sterowane osie obciążenia umożliwiają badania kontrolowane siłą i wydłużeniem w Closed Loop.

  • Pomiar siły i drogi o wysokiej rozdzielczości zapewniający optymalne właściwości regulacji, szczególnie przy bardzo małych prędkościach badawczych
  • Szybka i precyzyjna kontrola siły i wydłużenia dzięki wysokiemu taktowaniu sterowania napędem wynoszącemu 1000 Hz
  • Precyzyjna prędkość obciążenia ± 0,1% prędkości zadanej w zakresie pomiarowym od 1 µm/h do prędkości nominalnej bez obciążenia lub pod stałym obciążeniem
  • Płynnie regulowany zakres pomiaru siły od 20 N do 10 kN w klasie dokładności 1 wg ISO 7500-1

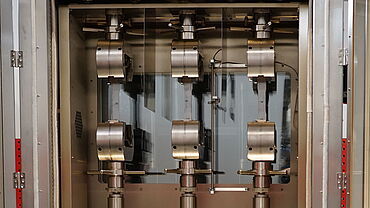

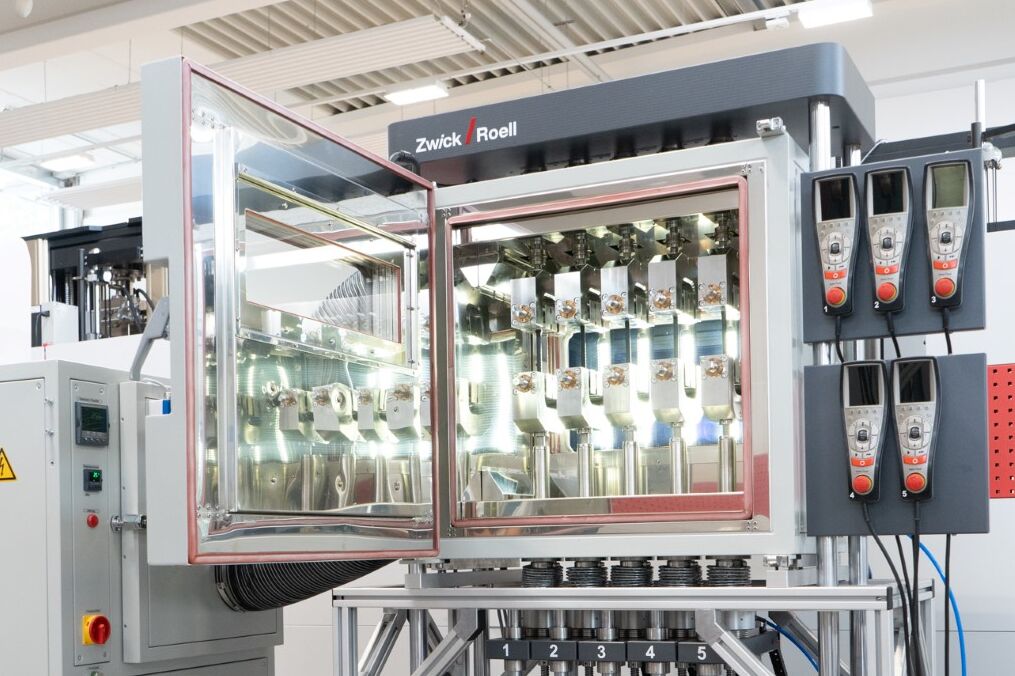

Jednolite temperatury

Wspólna komora kontroli temperatury dla wszystkich osi obciążenia zapewnia precyzyjne temperatury:

  • W zakresie temperatur od -40 °C do +250 °C
  • Z tolerancją ±3 K
  • Chłodzenie ciekłym azotem (LN2)
  • Samonośna obudowa ze stali nierdzewnej z okienkami podglądu z przodu i z tyłu
  • Optymalna dystrybucja ciepła dzięki 2 spiralom grzewczym i 2 wentylatorom (zasada recyrkulacji)
  • Wyposażony w czujnik temperatury PT100 i tuleje teflonowe do górnych i dolnych przepustów cięgien obciążeniowych
  • Oświetlenie wewnętrzne komory temperaturowej umożliwiające obserwację przebiegu badania

Ekstensometr bezdotykowy

Zgodnie z zaleceniem normy ISO 899-1 pomiar wydłużenia przeprowadza się za pomocą bezdotykowego videoXtens bez wpływu na próbkę.

  • Oddzielna, precyzyjna kamera dla każdej osi badawczej
  • Szybkie i precyzyjne pomiary dzięki sztywnemu umiejscowieniu kamer
  • Pomiar odkształcenia spełnia klasę dokładności 1 (klasa 0,5 na zapytanie)
  • Brak mechanicznego wpływu na próbki, ponieważ nie są potrzebne żadne ramiona czujników
  • Brak wpływu na temperaturę, ponieważ pomiar odkształcenia odbywa się przez okienko podglądowe od tyłu
  • Wszechstronne sposoby oznaczania próbek
  • Elastyczne początkowe długości pomiarowe i zakresy pomiarowe
  • Obszar zastosowania w całym zakresie temperatur komory temperaturowej
  • Nadaje się do prób rozciągania, ściskania i zginania

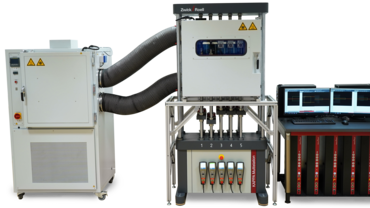

Elastyczne warunki środowiskowe

Prosta symulacja różnych warunków środowiskowych ze zintegrowaną kontrolą temperatury i wilgotności:

  • Grzanie: RT +15°C do +250°C
  • Grzanie i chłodzenie z pomocą LN2: -70°C /-40°C do +250°C
  • Grzanie i chłodzenie z pomocą agregatu chłodzącego: -40°C do +250°C 1
  • Grzanie i chłodzenie w środowisku o kontrolowanej wilgotności:
    +20°C do +90°C i wilgotność względna od 20% do 90% 2
  • Tolerancja zgodna z normą: Temperatura ± 2°C i wilgotność względna ± 5%
  1. Kombinacja z możliwego wyliczenia punktów 3 i 4
  2. Kombinacja z możliwego wyliczenia punktów 3 i 4

Inteligentna elektronika i oprogramowanie

  • Oprogramowanie badawcze testXpert troszczy się o
    - szybką weryfikację badania
    - przyjazna dla użytkownika obsługa podczas przeprowadzania badania i
    - prostą ocenę wyników badania
  • Spójna orientacja na Workflow zapewniająca minimalny czas szkolenia
  • Dowolne zastosowanie obciążenia regulowanego wydłużeniem i siłą
  • Zintegrowana kontrola temperatury regulatora temperatury
  • Zabezpieczone przed manipulacją ustawienie siły i temperatury poprzez podanie wartości zadanej oraz stałą rejestrację i dokumentację przed badaniem w fazie nagrzewania
  • Przemyślana koncepcja bezpieczeństwa danych
