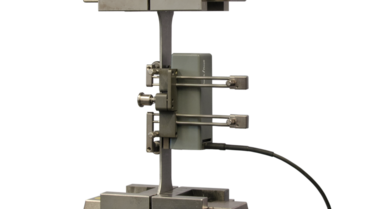

Extensômetro Clip-on
Fácil e confiável: Extensômetros DMS e extensômetros clip-on incrementais Baixar
- 40 mm
- -70 ... +200°C
- Ensaio de tração
- Ensaio de compressão
- Metal
- Plásticos
- Materiais compósitos de fibra
- Outros
Extensômetro clip-on: Versátil e de alta exatidão
Extensômetros clip-on são a solução de boa relação custo/beneficio para aplicações invariáveis com comprimento de medição inicial constante e quando o número de medições a serem realizadas é limitado. A alta resolução dos extensômetros clip-on permite a medição de deformações minúsculas no ensaio.
Os extensômetros clip-on são montados na amostra pelo usuário manualmente. Por esse motivo, eles são frequentemente chamados de extensômetros de montagem (clip-on). Visto que eles são fixados diretamente sobre a amostra, o peso reduzido e o fácil manuseio são relevantes.
A ZwickRoell oferece extensômetros clip-on com base em strain gage , também chamados de transdutores de deslocamento straing gage, assim como extensômetros clip-on incementais.

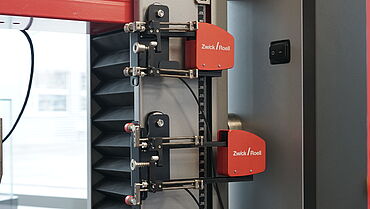

Os extensômetros clip-on 5025-1, 8040-1 e 7537-1 da ZwickRoell

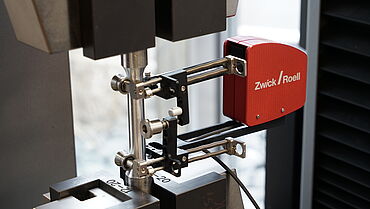

Os extensômetros clip-on 5025-1, 8040-1 e 7537-1 são extensômetros clip-on manuais para a fixação fácil e rápida na amostra usando somente uma mão. Os pesos leves são soluções de alta exatidão, mas com boa relação custo-benefício para soluções standard com os comprimento de medição inicial de 50, 75 e 80 mm. Os transdutores de deslocamento strain gage se destacam de outros extensômetros clip-on principalmente por:
- seus resultados reprodutíveis em virtude do ajuste exato e travável do comprimento de medição inicial
- seu curso de medição muito grande de 50% do comprimento de medição inicial
- sua alta exatidão em câmaras térmicas em virtude da compensação de desvios causados pela temperatura.
- Também para amostras cilíndricas fixação otimizada em virtude dos contra-rolos prismáticos.
Extensômetro clip-on: Medição de deformação fácil e exata no ensaio de tração de metal conforme ISO 6892- 6892/ ASTM E8

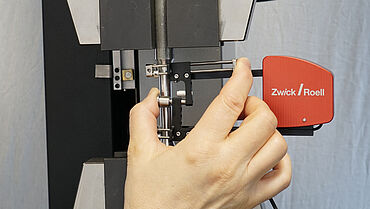

Os extensômetros clip-on manuais 5025-1 / 8040-1 são fixados na amostra com facilidade usando apenas uma mão. Os comprimentos de medição típicos da norma para metais são pré-ajustados e o comprimento de medição inicial é montado na amostra de forma reprodutível.
Outras Vantagens & Características dos extensômetros clip-on strain gage
- Classe de exatidão 0,5 conforme EN ISO 9513 até 60 % do curso de medição.
- Controle por velocidade de deformação “Closed loop“ conforme ISO 6892-1 Método A1 / ASTM E8 Método B
- Atendem aos altos requisitos para a determinação do módulo de tração conforme ISO 527-1 Anexo C
- Operação ergonômica de uma mão: colocação e retirada rápidas e fáceis
- Linearidade muito boa, o que fornece resultados de medição confiáveis
- Modelo leve, peso reduzido
- Garra magnética prática, o extensômetro clip-on está sempre à mão
Repetível
Prático:
Amostras redondas
Outros transdutores de deslocamento strain gage
Adequados para a respectiva aplicação nós oferecemos outros extensômetros clip-on tipo strain gage em diferentes modelos:
- Para a medição axial, transversal ou biaxial
- com diferentes comprimentos de medição e cursos de medição
- para a medição unilateral ou bilateral
- para diferentes ranges de temperatura.
O portfólio selecionado também inclui especialistas, por ex.:
- Para a determinação do módulo de Young em metais conforme ISO 6892-1 Anexo G nós oferecemos transdutores de deslocamento strain gage com medição bilateral e captação separada dos sinais.
- Para a determinação do módulo de cisalhamento no nível das camadas (IPS) e para a determinação do fator de Poisson em compósitos foi concebido o transdutor de deslocamento biaxial strain gage 2501-2, que fornece resultados de alta exatidão também sob temperatura.

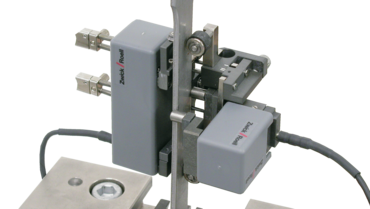

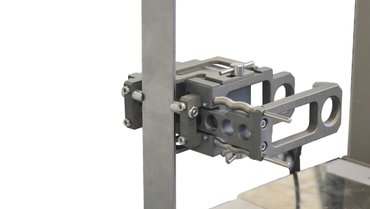

digiClip - extensômetros clip-on incrementais comprovados da ZwickRoell
Esses extensômetros clip-on são extremamente eficientes e oferecem vantagens quanto ao range de medição, à exatidão e ao processamento do sinal em comparação aos sistemas strain gage.
Com este sistema incremental consegue-se uma precisão constante em toda a extensão medida. A miniaturização da escala incremental possibilita a construção compacta do extensômetro clip-on. O sistema de medição de peso leve está localizado muito próximo à amostra. Assim o carregamento da amostra é minimizado.
O campo de aplicação do extensômetro digiClip é ampliado por meio dos diferentes comprimentos de medição inicial e por meio da variação flexível do curso de medição que pode ser comutado na alteração longitudinal de “somente tração“ para “tração e compressão“.
Área de aplicação
- Determinação do módulo de tração em plásticos e materiais compósitos de fibra conforme ISO 527-1/-2 /-4
- Determinação do fator de Poisson para plásticos e compósitos conforme ISO 527-1/-2 /-4
- Determinação do comportamento de cisalhamento no plano de camadas no ensaio de cisalhamento ±45° (In-Plane Shear, IPS) em materiais compósitos de fibra.
- Determinação do valor r em metais conforme ASTM E 517 e ISO 10113.
- Controle por velocidade de deformação “Closed loop“ conforme ISO 6892-1 Método A1e conforme ASTM E8 Método B
- Determinação da resistência à pressão de plásticos ou para a determinação do módulo de Young de compressão em metais
Vantagens & Características
- A resolução e a acuracidade são muito elevadas em todo o campo de medição.. O baixo peso e a construção compacta minimizam a carga sobre a amostra.
- Esses sistemas de medição são insensíveis à temperatura.
- No momento do clip-on, o comprimento de medição inicial é automaticamente travado, e no momento da soltura é destravado.
- O comprimento de medição inicial é regulável ou conversível.
- Sua baixa altura de construção também possibilita a utilização para comprimentos livres de fixação pequenos.
- A batente de profundidade ajustável com escalas para as larguras de amostra comuns ajuda na centralização dos extensômetros clip-on na amostra.
- O extensômetro clip-on inclui lâminas adicionais para amostras sensíveis ao entalhe.
- Além disso, uma garra magnética e uma proteção contra queda são incluídas.
digiClip
digiClip largura
digiClip biax
FAQ referentes a extensômetros clip-on
Os extensômetros clip-on são para a realização de medições de deformações montadas diretamente na amostra. Por esse motivo, eles são frequentemente chamados de extensômetros de montagem (clip-on). Eles fazem a medição da alteração de um curso que é convertida em deformação pelo software de ensaios.
Visto que os extensômetros clip-on possuem alta resolução, eles fazem medições mesmo das menores deformações no ensaio. Os extensômetros clip-on são posicionados manualmente sobre a amostra pelo usuário, eles não podem ser automatizados.
Visto que os extensômetros clip-on são fixados pelo usuário diretamente na amostra, o manuseio fácil é importante. Além disso, existem opções para minimizar a influência do usuário, por ex. por meio do bloqueio do comprimento de medição inicial no momento do clip-on para permitir o ajuste exato do comprimento de medição inicial. Isso aumenta significativamente a reprodutibilidade dos resultados de ensaio.
Normalmente os extensômetros clip-on são restritos a um comprimento de medição inicial, mas também existem variantes que permitem a adaptação ou conversão a um comprimento de medição inicial alternativo.
Também o peso é relevante um vez que os extensômetros clip-on são fixados diretamente na amostra e devem exercer a menor carga possível sobre ela.
Os extensômetros clip-on são utilizados para aplicações standard quando um comprimento de medição inicial constante é necessário e somente um número restrito de medições será executado. Nesse caso, os extensômetros clip-on são uma solução de boa relação custo-benefício.
Um transdutor de deslocamento strain gage é um instrumento para medição da deformação de uma amostra de material exposta à carga com base em um strain gage.
Isso também inclui os extensômetros clip-on strain gage que fazem medições com base em um strain gage (DMS na sigla em alemão). O strain gage na parte interna do transdutor de deslocamento capta a deformação mecânica durante o ensaio e a converte em um sinal elétrico mensurável. Outros extensômetros fazem medições de forma incremental, indutiva ou ótica - para maiores informações solicite uma consulta.
Além disso, existem transdutores de deslocamento strain gage os quais são fixados fora da amostra, por ex. para ensaios de flexão, ensaios de compressão ou ensaios de componentes. Mais informações sobre os transdutores de deslocamento para ensaios de compressão, flexão e ensaios de componentes você encontra aqui.
Os extensômetros clip-on strain gage , que fazem medições com base em um strain gage, oferecem alta exatidão e resolução. Por esse motivo, os extensômetros clip-on strain gage fazem também medições das menores deformações no ensaio. Contudo, também variações da temperatura influenciam a medição, principalmente quando a medição é feita em câmaras de temperatura. Por esse motivo, a compensação de desvios causados pela temperatura é importante.
Por motivo do modelo de construção, o comprimento de medição inicial dos extensômetros clip-on strain gage normalmente não é regulável. Os extensômetros clip-on strain gage de construção leve e compacta somente exercem pouca influência sobre a amostra embora sejam montados diretamente sobre a amostra.
Nos extensômetros clip-on incrementais a escala incremental foi miniaturizada. Em virtude do tipo de construção o sistema de medição de peso leve se encontra muito próximo à amostra, o que minimiza a carga sobre a amostra. Além disso, o comprimento de medição inicial é regulável ou conversível, o que aumenta a flexibilidade do range de aplicação dos extensômetros clip-on incrementais.
Ademais, eles são insensíveis à temperatura e a exatidão continua constante sobre todo o comprimento de medição.
Os extensômetros clip-on são sistemas de medição de boa relação custo-benefício para aplicações sem modificações e com número limitado de medições
