Durômetro Macro DuraVision

Ensaio de dureza universal - manual até totalmente automático Baixar
Método de ensaio:
  • Vickers:
  • Knoop:
  • Brinell
  • Rockwell
  • Ensaio em carbono
  • Ensaio em plásticos
Força de ensaio
  • 0,3 - 250 kg
  • 3 - 3.000 kg
Variantes
  • Variante de roda manual
  • Alimentação motorizada do cabeçote de ensaio
  • Sequências de ensaio totalmente automáticas
  • Variante Lite sem PC, display, mordentes de fixação & torre
Normas
  • ISO 6506
  • ISO 6507
  • ISO 4545
  • ASTM E384
  • ASTM E92
  • ASTM E10
  • ISO 6508
  • ASTM E18
  • DIN 51917
  • ISO 2039

Durômetro Macro DuraVision - visualização

  • O DuraVision resolve as mais diferentes tarefas de ensaio e significa eficiência quando se trata de aplicações no ensaio de dureza Macro.
  • Mesmo em ambientes industriais adversas, o durômetro trabalha confiavelmente e sempre em conformidade com as normas atualmente vigentes.
  • Por meio dos modelos práticos e o amplo leque de medidas de suporte o ensaio de dureza Macro se torna simples e facilmente compreensível para qualquer usuário. Valores de dureza exatos são determinados para diferentes materiais e formas de componentes. Ensaios de superfícies planas, tubos ou esferas Tanto faz se feitos em aço, cobre, alumínio ou outros materiais.

Vantagens do produto

  • Faixa de carga de 0,3 – 3.000 kg
  • Adequado para ensaios em carbono & ensaios em plásticos conforme Vickers, Knoop, Brinell, Rockwell
  • Ensaios com ou sem tensionamento
  • Sequência de ensaio motorizada

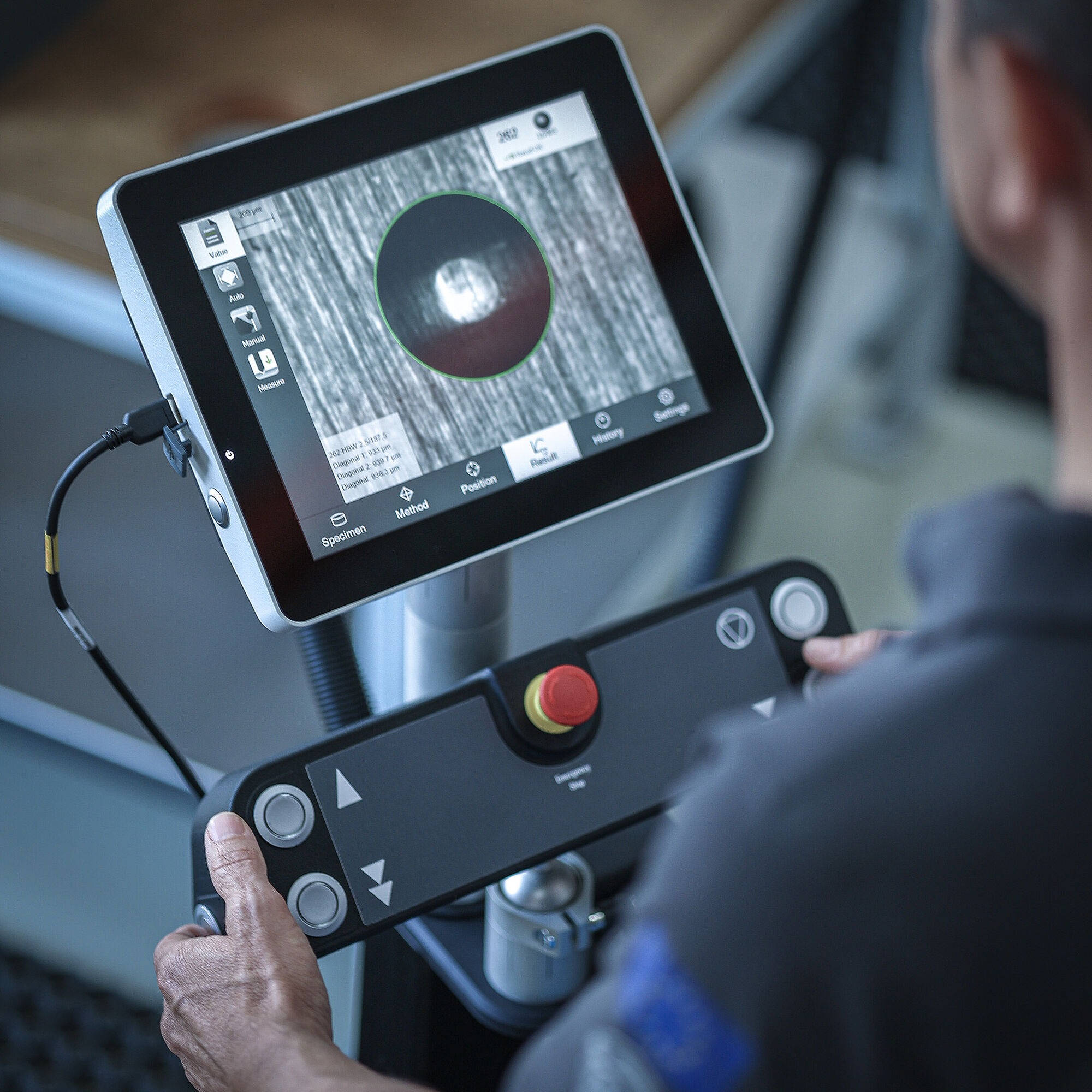

  • Controle por meio de Touch-Display ou PC
  • Modelo semi-automático e totalmente automático

Vídeo: Áreas de aplicação do durômetro Macro DuraVision

Na produção ou no laboratório

  • O DuraVision atende com seus diferentes modelos a um amplo leque de utilizações e é adequado para uma grande variedade de tarefas de ensaio, na versão de roda manual com posicionamento motorizado do cabeçote de ensaio, ou na versão de durômetro totalmente automático.
  • O software de ensaio de dureza de fácil operação fornece ao operador suporte desde o ensaio avulso até tarefas de ensaio complexas.

Ensaio de dureza conforme a norma atualizada

  • Nossa série DuraVision oferece uma ampla faixa de carga de 0,3 – 250 kg ou de 3 – 3.000 kg para os métodos de ensaio Vickers, Brinell, Rockwell, Knoop, o ensaio em plásticos e o ensaio em carbono. Todos os métodos são cobertos pelas normas ISO 6506 / ASTM E10 , ISO 6507 / ASTM E384, ASTM E92, ISO 45452, ISO 6508 / ASTM E18, DIN 51917 e ISO 2039.
  • Cada um dos métodos fornece resultados de alta confiabilidade e permite ensaios de amostras de máxima exatidão.
  • A avaliação automática do ponto de ensaio e a fácil medição das indentações oferecem ao ensaio de dureza eficiência e exatidão jamais vistas.

Ensaio de dureza em diferentes materiais e formas

  • Seja aço, alumínio, cobre, latão, estanho, ouro, cerâmica, carbono ou plástico - nosso durômetro Macro fornece resultados de ensaio exatos em qualquer ambiente por meio do método adequado .
  • As amostras são colocadas e/ou tensionadas diretamente sobre a bancada de ensaio padrão, em bancadas de ensaio especiais prismáticas, planas ou esféricas ou outros dispositivos para amostras. Nos modelos totalmente automáticos também podem ser utilizadas garras para amostras embutidas ou matrizes.

Métodos de ensaio de dureza - conhecimentos aprofundados com o método de ensaio adequado

  • Dependendo do modelo são cobertas faixas de carga de 0,3 – 250 kg ou 3 – 3.000 kg.

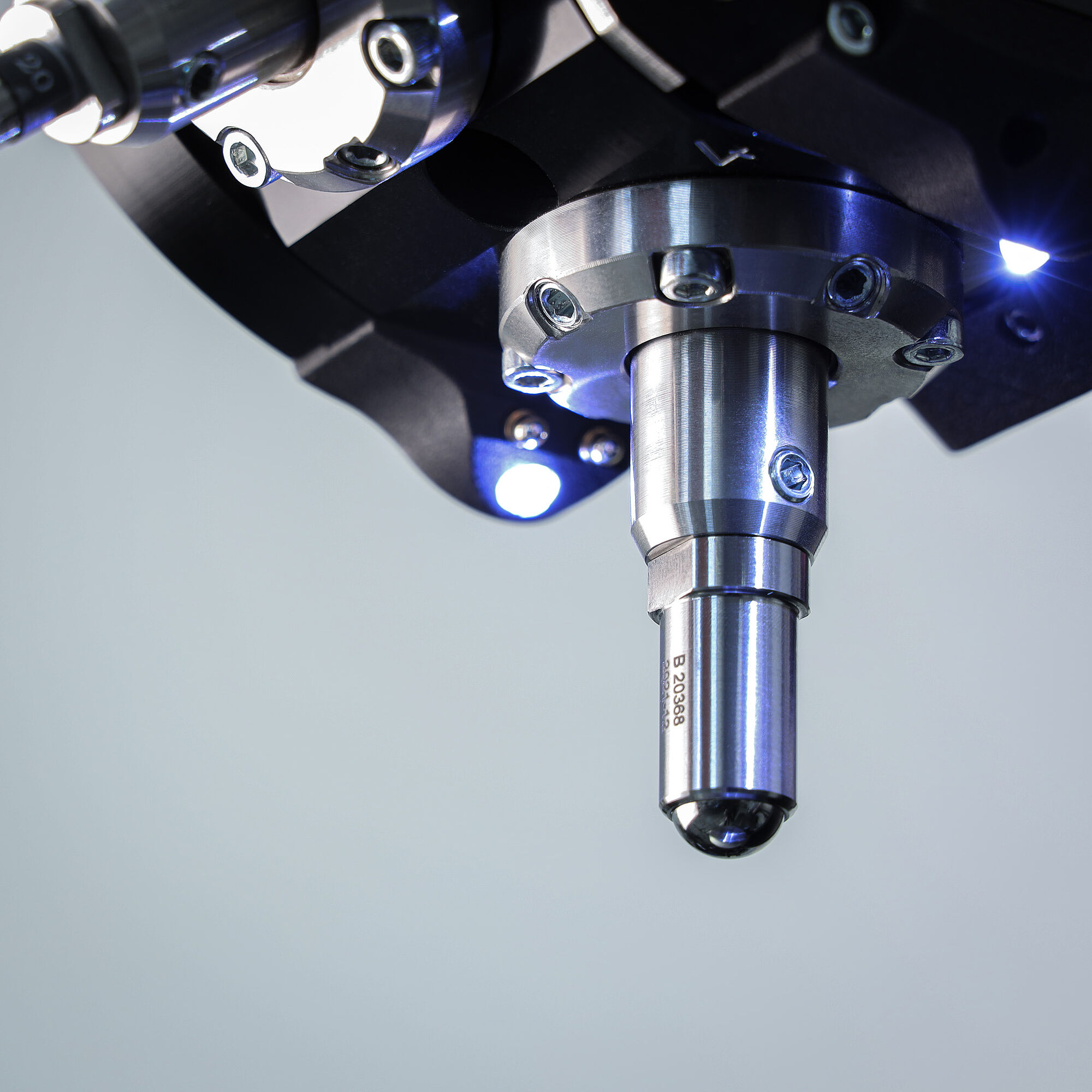

  • O durômetro Macro oferece métodos sem contato e métodos de diferença de profundidade para solução de suas aplicações de ensaio de dureza. São incluídos por ex. os métodos Vickers, Brinell, Knoop e Rockwell.

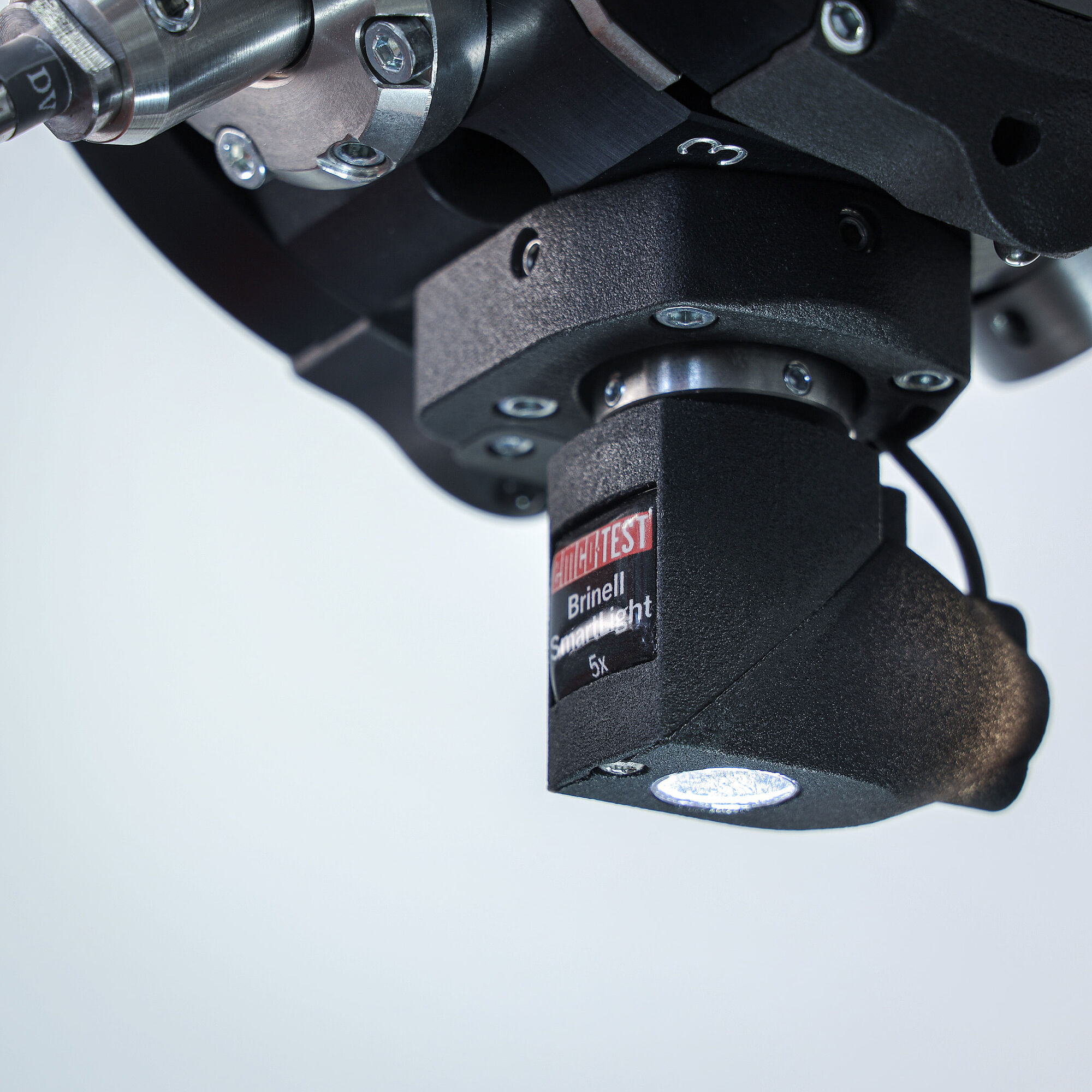

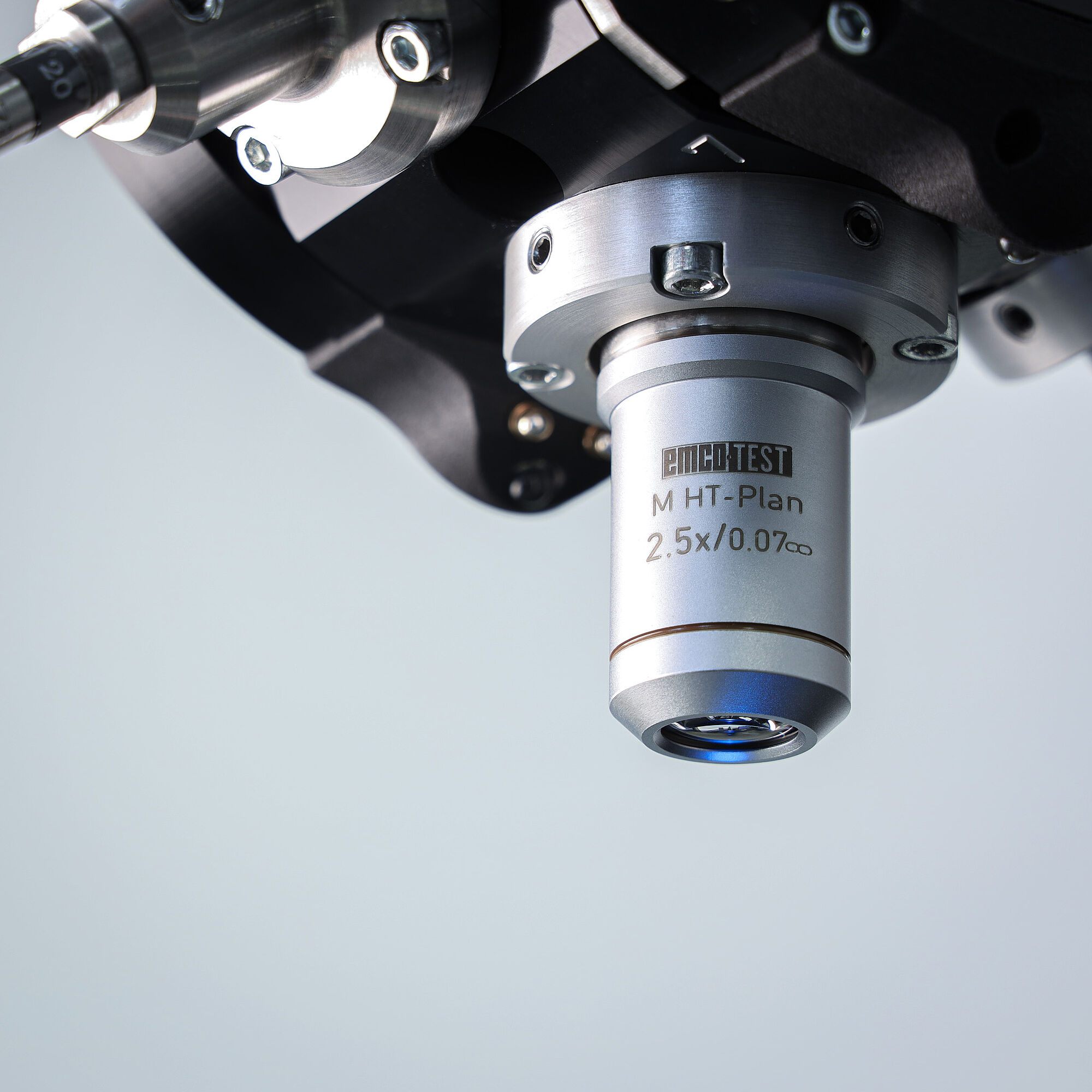

  • Diferentes lentes objetivas são utilizadas dependendo da dureza do material e da força de ensaio e fornecem resultados de ensaio de alta resolução. Os resultados de ensaio podem ser convertidos em outros valores de dureza em conformidade com a norma.

DuraVision - Resultados confiáveis & alta taxa de rendimento

  • O investimento em um durômetro DuraVision reduz significativamente os custos do ensaio de dureza. A rápida preparação de suas tarefas de ensaio, o armazenamento de modelos no caso de peças iguais, muitos processos automatizados e o processo de ensaio totalmente automático reduzem o tempo de trabalho necessário para o ensaio de dureza e fornecem a nossos clientes uma economia diária de dinheiro.
  • Em virtude do software intuitivo e regido pelo usuário a adaptação do funcionário e a operação segura já são alcançadas após pouco tempo.

Variantes DuraVision em comparação

DuraVision 20/30 LiteDuraVision 20/30DuraVision 200/300DuraVision 250/350
Equipamentos de ensaio de dureza universais DuraVision 20/ 30 Equipamentos de ensaio de dureza universais DuraVision 200/ 300 Equipamentos de ensaio de dureza universais DuraVision 250/ 350
Faixa de carga0,3-250 kg / 3-3.000 kg0,3-250 kg / 3-3.000 kg0,3-250 kg / 3-3.000 kg0,3-250 kg / 3-3.000 kg
Revolver de mediçãoArticulador duploTorre estrelaTorre estrelaTorre estrela
DisplayPCDisplayDisplayPC
Grau de automaçãosemi-automáticosemi-automáticosemi-automáticototalmente automático
Softwareecos Workflow Touchecos Workflow Touchecos Workflow Touchecos Workflow Pro
Posicionamento do componentemanualmanualmanualMesa linear
Alimentação da amostraRoda manualRoda manualUnidade de ensaio motorizadaUnidade de ensaio motorizada

Você tem perguntas sobre o produto?

Entre em contato com nossos especialistas de produto.
Será um prazer oferecer-lhe consultoria!



Entre em contato agora

Funções do DuraVision

Tensionamento
Medição individual
Gerenciamento de usuários,
Gerenciamento de dados de medição
Mesas de ensaio
DuraVision - tensionar a amostra DuraVision - tensionar a amostra

Ao reproduzir este vídeo, você concorda com o uso de cookies e transferência dos dados para o YouTube nos Estados Unidos. Avisos adicionais de privacidade de dados

Tensionamento

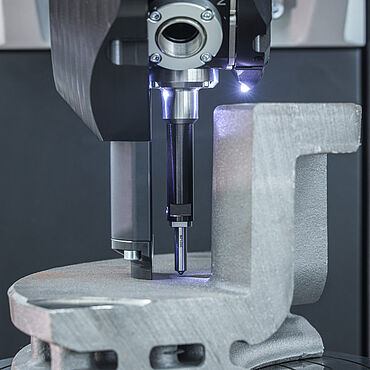

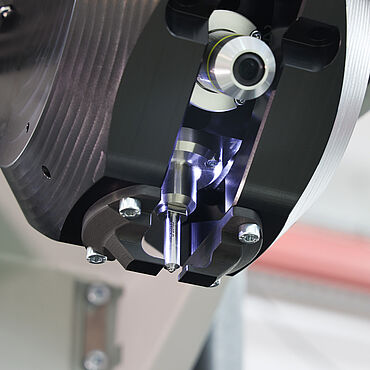

Para componentes com formas mais complexas também são possíveis ensaios com apenas um mordente de fixação ou totalmente sem fixação.

DuraVision medição avulsa conforme VickersDuraVision medição avulsa conforme Vickers

Ao reproduzir este vídeo, você concorda com o uso de cookies e transferência dos dados para o YouTube nos Estados Unidos. Avisos adicionais de privacidade de dados

Medição individual

O software conduz pelo processo de ensaio em apenas poucos passos. Selecione o método e a força de ensaio desejados e procure por meio da tela touch um local adequado para iniciar o ensaio de dureza. Todos os pontos de ensaio são reunidos em gráficos de barra e estatísticas e fornecem um conjunto de informações sobre seus resultados. Para uma análise mais exata de pontos individuais podem ser utilizadas as listas geradas na área de “Resultados“.

DuraVision - gerenciamento de usuários DuraVision - gerenciamento de usuários

Ao reproduzir este vídeo, você concorda com o uso de cookies e transferência dos dados para o YouTube nos Estados Unidos. Avisos adicionais de privacidade de dados

Gerenciamento de usuários,

Para cada um dos usuários devem ser definidos direitos próprios. Os direitos de usuários são definidos por meio da criação de diferentes grupos e atribuídos a cada um dos usuários. O registro é feito por meio de acesso protegido por senha.

DuraVision - gerenciamento de dados de medição DuraVision - gerenciamento de dados de medição

Ao reproduzir este vídeo, você concorda com o uso de cookies e transferência dos dados para o YouTube nos Estados Unidos. Avisos adicionais de privacidade de dados

Gerenciamento de dados de medição

O ensaio deve ser planejado com antecedência e para cada um dos componentes deve ser gerado um grupo de dados de medição próprio. Por meio da seleção de um grupo, seus resultados de ensaio serão depositados separadamente para você e coletados em listas. Utilize o gerenciamento de dados de medição agrupados para atribuir os dados de ensaio a usuários individuais, grupos de usuários, componentes, lotes ou departamentos.

DuraVision - bancadas de ensaio DuraVision - bancadas de ensaio

Ao reproduzir este vídeo, você concorda com o uso de cookies e transferência dos dados para o YouTube nos Estados Unidos. Avisos adicionais de privacidade de dados

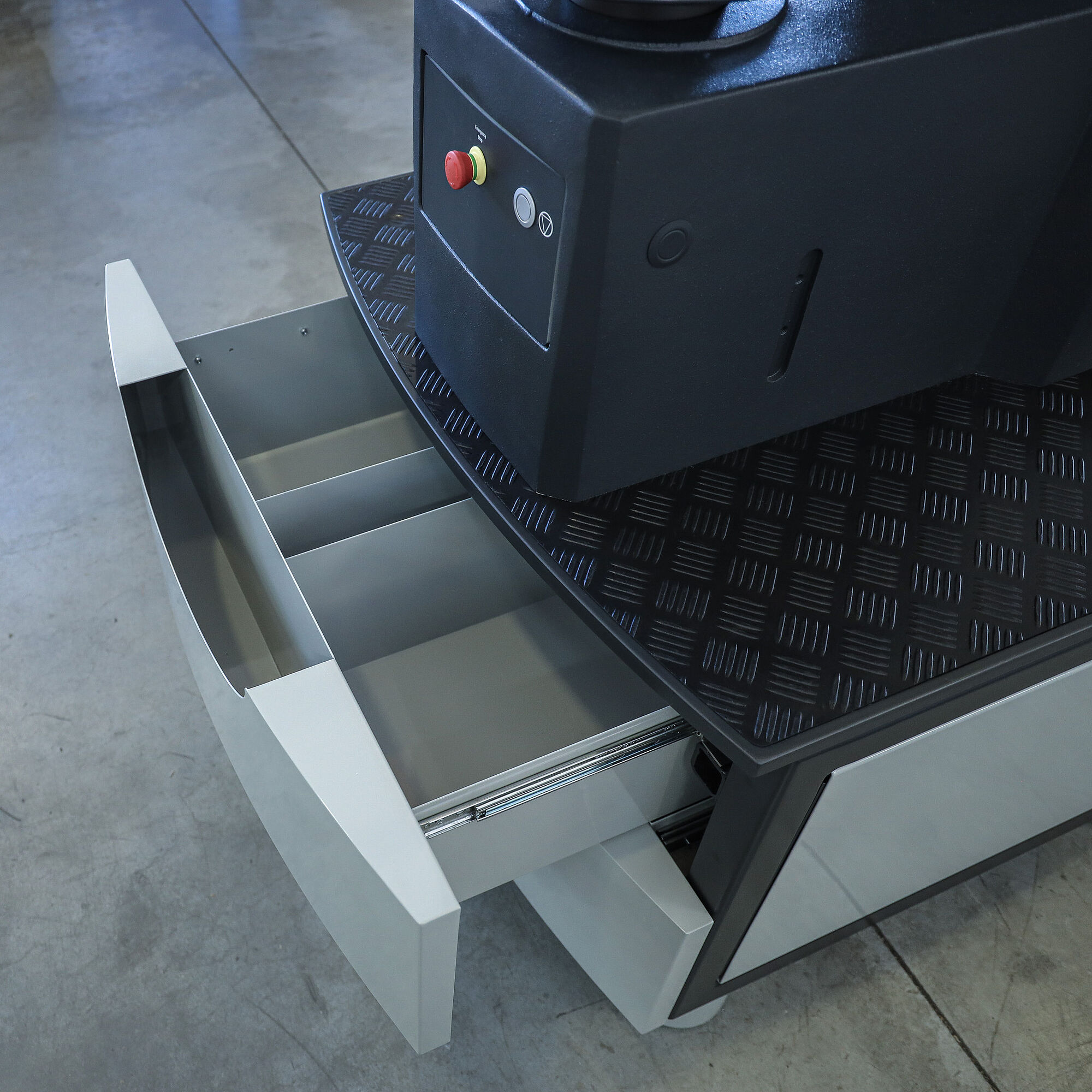

Mesas de ensaio

Dependendo do tamanho e da forma dos componentes estão disponíveis diferentes bancadas de ensaio opcionais para a praticidade do ensaio. Dessa forma o ensaio de dureza em discos de freio, válvulas, tubos, esferas ou blocos de cilindros se torna fácil com a bancada de ensaio adequada. Cada uma das bancadas de ensaio pode ser fácil e rapidamente substituída em virtude do sistema prático de encaixe.

Funções do DuraVision 250/350 totalmente automático

Medições em série
Função de modelo
Medição individual
Medição de controle
DuraVision 250/350 medição em série DuraVision 250/350 medição em série

Ao reproduzir este vídeo, você concorda com o uso de cookies e transferência dos dados para o YouTube nos Estados Unidos. Avisos adicionais de privacidade de dados

Medições em série

O editor de ponto de ensaio é auxílio confortável para posicionar os pontos de ensaio com distâncias exatas entre eles. Contudo, as séries também podem ser montadas diretamente na peça de trabalho por meio da câmera de avaliação, da câmera de visualização ou no panorama. Com um simples clique do mouse, os pontos individuais são posicionados na imagem. Também por meio de ferramentas de linhas e/ou ferramentas de linhas poligonais os pontos de ensaio podem ser automaticamente distribuídos sobre a série. Dependendo da aplicação, as distâncias das bordas do componente ou dos pontos de ensaio são determinadas exatamente em conformidade com a norma.

DuraVision função de modelo DuraVision função de modelo

Ao reproduzir este vídeo, você concorda com o uso de cookies e transferência dos dados para o YouTube nos Estados Unidos. Avisos adicionais de privacidade de dados

Função de modelo

Um modelo previamente gerado reduz significativamente o trabalho com durômetros totalmente automáticos. A utilização do modelo é recomendada no caso de ensaios de peças iguais e/ou em ensaios frequentes de amostras que sempre apresentam determinados parâmetros (tolerâncias, métodos de ensaio, padrões de ponto de ensaio, correções de componentes, etc.). Modelos armazenados podem incluir parâmetros de ensaio (método, carga de ensaio, conversão e correções de componentes) assim como séries de ensaio completas, inclusive ponto de referência da amostra. Como modelo também podem ser utilizadas amostras já medidas. Após a abertura de seu modelo, somente falta a centralização do ponto de referência em um local específico de sua amostra e seu ensaio de dureza pode começar.

DuraVision medição avulsa DuraVision medição avulsa

Ao reproduzir este vídeo, você concorda com o uso de cookies e transferência dos dados para o YouTube nos Estados Unidos. Avisos adicionais de privacidade de dados

Medição individual

O software de seu durômetro guia passo por passo pelo processo de ensaio. Após a determinação do método, procure por meio da imagem ao vivo uma posição adequada para a medição avulsa. Com poucos cliques o processo de ensaio é iniciado e os valores gerados são armazenados em uma lista de pontos de ensaio. Os gráficos de barra e as estatísticas fornecem informações úteis quanto à qualidade dos componentes.

DuraVision medição de controle de indentações DuraVision medição de controle de indentações

Ao reproduzir este vídeo, você concorda com o uso de cookies e transferência dos dados para o YouTube nos Estados Unidos. Avisos adicionais de privacidade de dados

Medição de controle

A avaliação automática dos pontos de ensaio trabalha com um algoritmo preciso para a avaliação automática de pontos de ensaio. Dependendo das características da superfície, do método de ensaio e da materialidade, em alguns casos pode ocorrer que um ponto de ensaio deve ser submetido a uma nova medição. Por meio de ecos Workflow todos os pontos podem ser submetidos a uma nova medição ou avaliados com auxílio de uma lente objetiva alternativa. Quando a indentação não fornece resultado algum em decorrência de uma superfície danificada, ela também poderá ser substituída por outro ponto.

Funções opcionais para DuraVision 250/350

Ensaio em roda dentada com auxílio do gearMASTER
Linhas auxiliares - LINEplus
Identificação automática de arestas de amostras com auxílio do ​​​​​​​ecos AUTOROW
Ensaio CHD, Nht, Rht
Mapeamento de dureza - areaMASTER
Vista panorâmica
Polyline
DuraVision 250/350 gearMASTER para séries CHDDuraVision 250/350 gearMASTER para séries CHD

Ao reproduzir este vídeo, você concorda com o uso de cookies e transferência dos dados para o YouTube nos Estados Unidos. Avisos adicionais de privacidade de dados

Ensaio em roda dentada com auxílio do gearMASTER

Esta função opcional é disponível para todos os durômetros totalmente automáticos das séries de modelo DuraScan e DuraVision. O módulo permite o ensaio exato e fácil de amostras de rodas dentadas em conformidade com a norma. Séries CHD, Nht e Rht podem ser posicionadas na base do dente, nos flancos e no eixo da roda dentada. A base da construção de linhas é a tangente de 30°, partindo da base do dente. O ponto de dureza do núcleo é posicionado exatamente sobre a construção. Por meio da função de modelos o ensaio da roda dentada pode ser executado com rapidez, eficiência e de forma reprodutível. A ferramenta está em conformidade com as diretrizes usuais para ensaios de carga em dentes de uma roda dentada e é disponível como expansão opcional do software de ensaio de dureza ecos Workflow

DuraVision 250/350 linhas auxiliares LINEplusDuraVision 250/350 linhas auxiliares LINEplus

Ao reproduzir este vídeo, você concorda com o uso de cookies e transferência dos dados para o YouTube nos Estados Unidos. Avisos adicionais de privacidade de dados

Linhas auxiliares - LINEplus

O módulo de software ecos LINEplus inclui um kit de ferramentas de linha as quais oferecem suporte para posicionar os pontos de ensaio e as séries sobre a amostra em conformidade com indicações exatas quanto às dimensões. Todos os pontos iniciais e finais possuem função de captação dos pontos de ensaio. As linhas auxiliares e polilinhas são editáveis em qualquer momento e podem ser armazenadas como modelo, inclusive todos os pontos de ensaio.

DuraVision 250/350 identificação de arestas das amostras DuraVision 250/350 identificação de arestas das amostras

Ao reproduzir este vídeo, você concorda com o uso de cookies e transferência dos dados para o YouTube nos Estados Unidos. Avisos adicionais de privacidade de dados

Identificação automática de arestas de amostras com auxílio do ​​​​​​​ecos AUTOROW

O ecos AUTOROW permite o posicionamento fino automático de sequências de ensaio na borda da amostra. Dessa forma é obtido um aumento significativo da eficiência do durômetro totalmente automático. Os pontos iniciais de sequências (T-Cursor) previamente posicionados na câmera de visualização podem ser posicionados automaticamente na borda da amostra. A borda é identificada na imagem da câmera de medição automaticamente e com exatidão, a série será deslocada de acordo com seu alinhamento e subsequentemente alinhada perpendicularmente à borda da amostra. Nisso não importa se a série foi posicionada um pouco fora ou dentro da borda da amostra. A função pode ser utilizada de forma otimizada em combinação com amostras pré-definidas. Dessa forma, todas as sequências de ensaio já estão pré-definidas e a amostra somente precisa ser alinhada sobre o componente por meio do ponto de referência da amostra na imagem de visualização ao vivo. O posicionamento fino é feito por meio de um clique automaticamente com o ecos AUTOROW.

DuraVision 250/350 ensaios CHD, Nht, Rht DuraVision 250/350 ensaios CHD, Nht, Rht

Ao reproduzir este vídeo, você concorda com o uso de cookies e transferência dos dados para o YouTube nos Estados Unidos. Avisos adicionais de privacidade de dados

Ensaio CHD, Nht, Rht

Posicione sua série CHD, Nht ou Rht em conformidade com medidas exatas sobre a grade no editor de ponto de ensaio. Subsequentemente posicione as séries sobre a amostra. O posicionamento na imagem recebe suporte por meio da câmera de avaliação, da câmera de visualização e na visualização panorâmica. No caso de medições Nht, os pontos de dureza de núcleo podem ser definidos separadamente.

DuraVision 250/350 mapeamento da dureza DuraVision 250/350 mapeamento da dureza

Ao reproduzir este vídeo, você concorda com o uso de cookies e transferência dos dados para o YouTube nos Estados Unidos. Avisos adicionais de privacidade de dados

Mapeamento de dureza - areaMASTER

Este módulo de software fornece auxílio confortável quando se trata de soluções automáticas para tarefas de ensaio de dureza complexas. O módulo fornece suporte a usuários de laboratório os quais pretendem posicionar um grande volume de pontos de ensaio sobre uma área definida ou ao longo da borda do componente. A visualização otimizada de seus resultados é providenciada pelo mapa de dureza integrado – uma representação a cores da distribuição da dureza sobre as superfícies testadas. Mesmo grandes volumes de informações, como por ex. valores de dureza e coordenadas dos pontos de ensaio, são representados com clareza. A lógica, transparência e operação simplificada são pontos principais em nossos desenvolvimentos de software. O areaMASTER está integrado no software de comando ecos Workflow e garante conforto no manuseio e amplas possibilidades de exportação.

DuraVision 250/350 vista panorâmica DuraVision 250/350 vista panorâmica

Ao reproduzir este vídeo, você concorda com o uso de cookies e transferência dos dados para o YouTube nos Estados Unidos. Avisos adicionais de privacidade de dados

Vista panorâmica

Gera uma vista panorâmica de sua amostra por meio da varredura da superfície da amostra com auxílio da câmera de visualização de alta resolução – também possível na qualidade HDR. Na sequência, as imagens individuais serão juntadas em uma imagem panorâmica de alta resolução. Na imagem panorâmica os pontos de ensaio e as séries de ensaio podem ser posicionados diretamente. A imagem ao vivo da câmera de avaliação é exibida adicionalmente como sobreposição na imagem “Offline“. Dessa forma, pontos críticos podem ser analisados de forma mais precisa. Por meio da função Stiching imagens detalhadas de grande área podem ser colocadas sobre o panorama pela câmera de avaliação. Para a visualização adequada de sua amostra não há limites.

DuraVision 250/350 distribuição de pontos de ensaio ao longo de uma polilinha DuraVision 250/350 distribuição de pontos de ensaio ao longo de uma polilinha

Ao reproduzir este vídeo, você concorda com o uso de cookies e transferência dos dados para o YouTube nos Estados Unidos. Avisos adicionais de privacidade de dados

Polyline

Com a polilinha podem ser desenhados contornos, áreas ou trajetos específicos no componente. Distribua um número qualquer de pontos de ensaio sobre a linha por meio de diferentes possibilidades de distribuição. Posicione os pontos de ensaio também sobre um deslocamento ou preencha áreas desenhadas com múltiplos pontos. Cada uma das linhas pode ser armazenada como modelo e servirá como suporte rápido em seu processo de ensaio.

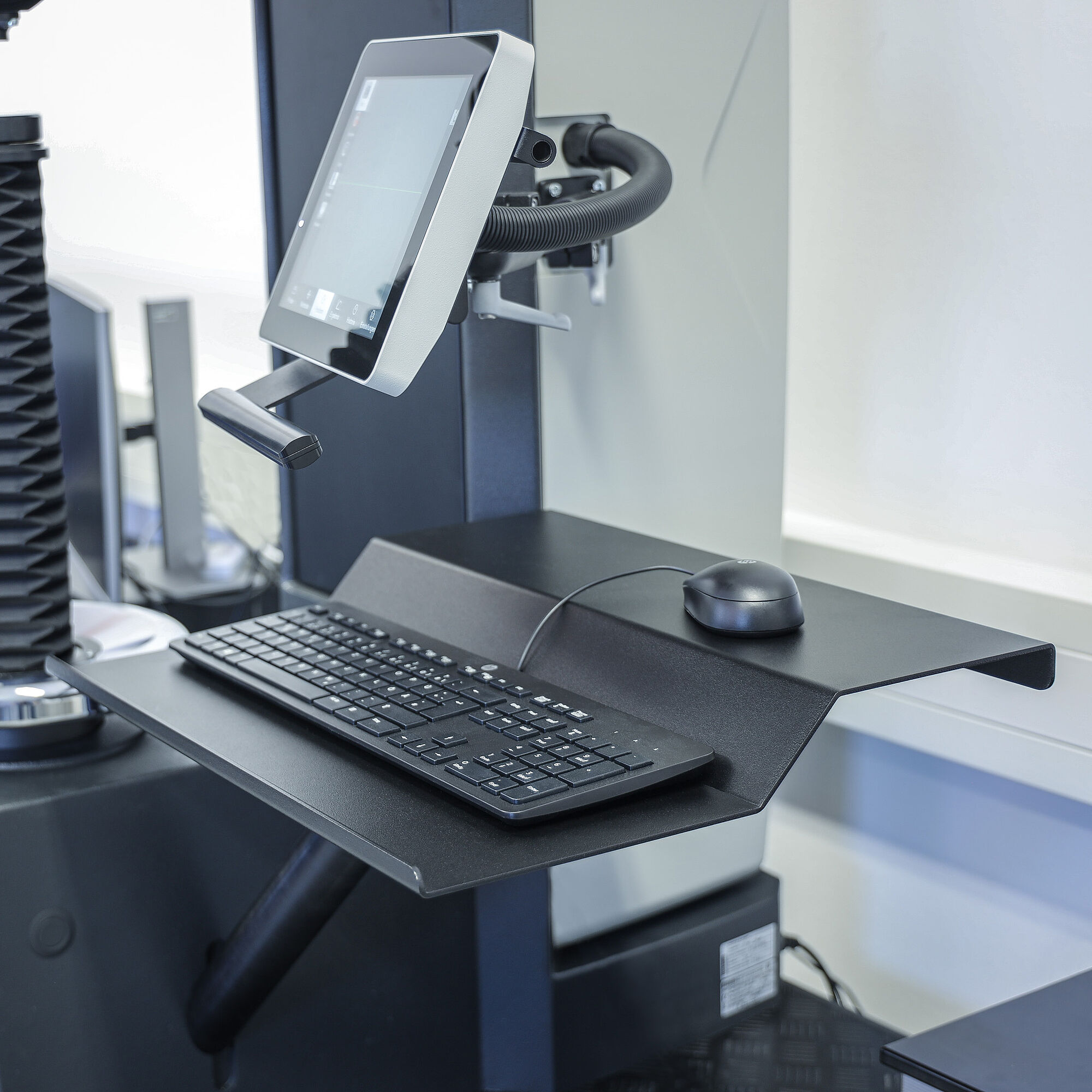

Acessórios para durômetro Macro DuraVision

A análise detalhada da máquina para ensaios de dureza revela as vantagens latentes de nossos serviços e expertise de desenvolvimento de longos anos. O DuraVision está em sua quinta geração e inclui numerosas melhorias as quais se baseiam no feedback recebido de nossos clientes no decorrer das últimas décadas. Sempre trabalhamos com a tecnologia de estado da arte em nossas máquinas para ser um dos pioneiros no mercado de durômetros.

Outros durômetros Macro

Aplicações interessantes

Ensaio de dureza conforme Brinell em metais
ISO 6506, ASTM E10
para Ensaio de dureza conforme Brinell em metais
Rockwell Härteprüfung Metall
ISO 6508, ASTM E18
para Rockwell Härteprüfung Metall
Ensaio de dureza Vickers em metal
ISO 6507, ASTM E384
para Ensaio de dureza Vickers em metal
