Estrutura mecânica das máquinas servohidráulica
As estruturas de carga das máquinas de ensaio servohidráulicas da ZwickRoell foram especialmente projetadas para os requisitos especiais dos ensaios de fadiga, o que se reflete em sua alta rigidez, entre outros aspectos. Eles são usados para determinar as características do material sob tensão oscilante, como ensaios Wöhler (ensaios de fadiga), ensaios LCF (resistência de curto prazo) ou ensaios de mecânica de fratura.
Dependendo dos requisitos de ensaio e dos requisitos de trabalho ergonômico nos ensaios diários, o atuador de ensaio é montado acima ou abaixo da área de ensaio.
É necessária uma unidade hidráulica separada para as estruturas de carga servohidráulicas. A ZwickRoell oferece pacotes de potência hidráulica com diferentes níveis de potência, permitindo que as estruturas de carga servohidráulicas sejam personalizadas para atender aos requisitos específicos do cliente.
Série HC até 25 kN Série HA até 500 kN Série HB até 2.500 kN
Série HC até 25 kN
Enquanto as estruturas de carga das séries HA e HB ficam no chão e podem ser carregadas na altura ideal de operação, as estruturas de carga servohidráulicas das séries HC de 10 kN e 25 kN são chamadas de modelos de bancada. Uma base de concreto adequada garante uma altura de trabalho ergonômica.
Na estrutura mecânica da máquina servo-hidráulica de bancada HC, o atuador de ensaio está disposto acima da área de ensaio. A mesa com slots em T com tratamento em cromo duro na área de ensaio e as colunas da estrutura mecânica também são adequadas para ensaios sob meios corrosivos.
Um ajuste hidráulico opcional facilita o posicionamento da travessa superior.
Série HA até 500 kN
As estruturas de carga servohidráulicas da série HA estão disponíveis em tamanhos padrão (Fmax) de 50 kN, 100 kN, 250 kN e 500 kN.
A série HA, com o atuador de ensaio montado na travessa inferior, é a máquina de ensaio servohidráulica clássica para determinar as características do material sob carga cíclica. É particularmente adequado para experimentos em que são usadas câmaras de temperatura ou fornos de alta temperatura.
A viga transversal superior é ajustável e pode ser opcionalmente equipada com atuadores hidráulicos de fixação e elevação da viga transversal. O curso do atuador de ensaio é de 100 mm ou 250 mm. A máquina de ensaio servohidráulica pode ser fornecida com pressão do sistema de 210 ou 280 bar.

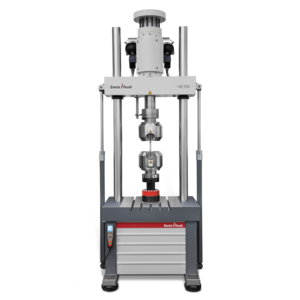

Série HB até 2.500 kN
Asestruturas de carga servohidráulicas da série HB estão disponíveis nos tamanhos padrão (Fmax) 50 kN, 100 kN, 250 kN, 500 kN, 1.000 kN e 2.500 kN.
Na série HB, o atuador de ensaio está localizado acima da câmara de ensaio. Essas máquinas são particularmente versáteis. Na versão com placa com ranhura em T integrada, podem ser realizados ensaio de flexão e de componentes, além dos ensaio de fadiga padrão. Dependendo da aplicação, o transdutor de força pode ser montado na travessa inferior ou diretamente na haste do pistão.
Uma ampla gama de acessórios, como garras hidráulicas, anel de aperto, dispositivos de flexão, etc., completa o sistema.
Vídeos sobre estruturas de carga servohidráulicas
Série HB: Ensaio de fadiga
Visão geral técnica
Série HA | Série HB | Série HC | |
---|---|---|---|
Níveis de carga |
|
|
|
Atuador de ensaio | Travessa inferior | Travessa superior | Travessa superior |
Unidade de alinhamento | ✓ | - | ✓ |
Temperaturkammer | ✓ | - | - |
Hochtemperatu-Ofen | ✓ | - | - |
Plataforma com slots em “T” | - | ✓ | ✓ |
Aplicações típicas |
|
|
Força nominal dinâmica | 50 | 100 | 250 | 500 | kN |
Fixação da travessa | eletro-hidráulica | eletro-hidráulica | eletro-hidráulica | eletro-hidráulica | |
Regulagem da travessa | eletro-hidráulica | eletro-hidráulica | eletro-hidráulica | eletro-hidráulica | |
A – Altura máx. da estrutura mecânica de ensaio | 2750 (3250)1 | 2750 (3250)1 | 3040 (3540)1 | 3430 (3930)1 | mm |
AK – Ângulo de basculamento para montagem | 2820 (3320)1 | 2820 (3320)1 | 3195 (3695)1 | 3650 (4125)1 | mm |
B – Largura máx. da estrutura mecânica de ensaio | 1079 | 1079 | 1179 | 1525 | mm |
C – Profundidade máx. da estrutura mecânica de ensaio | 780 | 780 | 790 | 1390 | mm |
D1 – Distância entre colunas | 565 | 565 | 670 | 800 | mm |
E – Diâmetro das colunas | 80 | 80 | 100 | 120 | mm |
F – Altura da borda superior da travessa interior2 | 1010 | 1010 | 1030 | 1020 | mm |
G – Altura máx. da área de ensaio3 | 1450 (1950)1 | 1450 (1950)1 | 1750 (2250)1 | 2000 (2500)1 | mm |
H – Altura máx. da área de trabalho4 | 1372 (1872)1 | 1372 (1872)1 | 1659 (2159)1 | 1900 (2400)1 | mm |
J – Curso de ajuste da travessa | 1000 (1250)1 | 1000 (1250)1 | 1150 (1400)1 | 1250 (1400)1 | mm |
Peso | 920 (970)1 | 920 (970)1 | 1520 (1600)1 | 3600 (3720)1 | kg |
Rigidez de estrutura com a distância da travessa de 1000 mm | 673 | 673 | 967 | 2100 | kN/mm |
Adequado para cilindro com curso de no máx. | 250 | 150 | 150 | 100 | mm |
Item nº | |||||
Altura padrão | 039825 | ||||
Altura adicional +500 mm | 073968 | ||||
Artigo nº | |||||
Altura padrão | 025238 | 924810 | 935267 | ||
Altura adicional +500 mm | 935832 | 073969 | 073970 |
- Variante aumentada em 500 mm
- Com pés de amortecimento de vibrações
- Distância entre as travessas inferior e superior
- Distância entre o flange do pistão e a travessa superior com o pistão recuado
Força nominal dinâmica | 50 | 100 | 250 | 500 | kN | ||||
Fixação da travessa | eletro-hidráulica | eletro-hidráulica | eletro-hidráulica | eletro-hidráulica | |||||
Regulagem da travessa | eletro-hidráulica | eletro-hidráulica | eletro-hidráulica | eletro-hidráulica | |||||
AG100 – Altura máx. da estrutura mecânica de ensaio com cilindro de curso de 100 mm | 3175 (3675)1 | 3259 (3759)1 | 3523 (4023)1 | 4045 (4545)1 | mm | ||||
AG250 – Altura máx. da estrutura mecânica de ensaio com cilindro de curso de 250 mm | 3475 (3975)1 | 3559 (4059)1 | 3823 (4323)1 | 4345 (4845)1 | mm | ||||
AG400 – Altura máx. da estrutura mecânica de ensaio com cilindro de curso de 400 mm | - | 3859 (4359)1 | 4123 (4623)1 | 4635 (5135)1 | |||||
A – Altura máx. da coluna | 2690 (3190)1 | 2690 (3190)1 | 2900 (3400)1 | 3250 (3750)1 | mm | ||||
AK – Ângulo de basculamento para montagem | 2820 (3320)1 | 2820 (3320)1 | 3060 (3560)1 | 3500 (3980)1 | mm | ||||
B – Largura máx. da estrutura mecânica de ensaio | 1079 | 1079 | 1197 | 1525 | mm | ||||
C – Profundidade máx. da estrutura mecânica de ensaio | 780 (1020)2 | 780 (1020)2 | 1130 (1130)2 | 1130 (1370)2 | mm | ||||
D1 – Distância entre colunas | 565 | 565 | 670 | 800 | mm | ||||
E – Diâmetro das colunas | 80 | 80 | 100 | 120 | mm | ||||
F – Altura da borda superior da travessa interior3 | 950 | 950 | 890 | 900 | mm | ||||
G – Altura máx. da área de ensaio4 | 1510 (2010)1 | 1510 (2010)1 | 1705 (2205)1 | 2120 (2620)1 | mm | ||||
H – Altura máx. da área de trabalho5 | 1434 (1934)1 | 1434 (1934)1 | 1614 (2114)1 | 2020 (2520)1 | mm | ||||
J – Curso de ajuste da travessa | 1000 (1250)1 | 1000 (1250)1 | 1150 (1400)1 | 1250 (1400)1 | mm | ||||
Peso sem plataforma com slots em “T”6 | 899 (945)1 | 1137 (1182)1 | 895 (941)1 | 1133 (1178)1 | 1361 (1430)1 | 2082 (2232)1 | 3660 (3780)1 | 4860 (4980)1 | kg |
Rigidez de estrutura com a distância da travessa de 1000 mm7 | 730 | 730 | 988 | 1529 | kN/mm | ||||
Rigidez de estrutura com a distância da travessa de 1000 mm2 | 870 | 870 | 1332 | 1848 | kN/mm | ||||
Artigo nº | |||||||||
Altura padrão | 077533 | 924779 | 040159 | 079720 | |||||
Altura padrão com plataforma com slots em “T” | 077370 | 079752 | 040158 | 079728 | |||||
Altura adicional +500 mm | 750972 | 077534 | 079755 | 079721 | |||||
Altura adicional +500 mm com plataforma com slots em “T” | 077535 | 079753 | 079756 | 079733 |
- Variante aumentada em 500 mm
- Variante com plataforma com slots em “T”
- Com pés de amortecimento de vibrações
- Distância entre as travessas inferior e superior
- Distância entre o flange do pistão e a travessa superior com o pistão recuado
- Peso sem cilindro, célula de carga e quaisquer ferramentas
- Tampo de mesa padrão
Altura da área de ensaio | Standard | Estendida em 250 mm | Estendida em 500 mm | |
Força nominal dinâmica | 25 | 25 | 25 | kN |
A – Altura máx. da estrutura mecânica de ensaio | 1325 | 1575 | 1825 | mm |
AG100 – Altura máx. da estrutura mecânica de ensaio com cilindro de curso de 100 mm | 1865 | 2115 | 2365 | mm |
AG250 – Altura máx. da estrutura mecânica de ensaio com cilindro de curso de 250 mm | 2165 | 2415 | 2665 | mm |
B – Largura máx. da estrutura mecânica de ensaio | 660 | 660 | 660 | mm |
C – Profundidade máx. da estrutura mecânica de ensaio | 450 | 450 | 450 | mm |
D1 – Distância entre colunas | 460 | 460 | 460 | mm |
E – Diâmetro das colunas | 65 | 65 | 65 | mm |
F – Altura da borda superior da travessa interior | 75 | 75 | 75 | mm |
G – Altura máx. da área de ensaio1 | 1070 | 1320 | 1570 | mm |
H – Altura máx. da área de trabalho2 | 310...1010 | 560...1260 | 810...1510 | mm |
J – Curso de ajuste da travessa3 | 700 | 700 | 700 | mm |
K – Peso4 | 300 | 315 | 330 | kg |
Rigidez da estrutura com 1.000 mm de distância da travessa | 300 | 300 | 300 | kN/mm |
Fixação/ Regulagem: manual/manual | 1037238 | 1037462 | 1037469 | |
Fixação/ Regulagem: manual/hidráulica | 1036930 | 1036931 | 1037473 |
- Distância entre as travessas inferior e superior
- Distância entre o flange do pistão e a travessa inferior com o pistão recuado
- Somente para estruturas com regulagem hidráulica
- Peso sem cilindro, célula de carga e quaisquer ferramentas
testXpert R – nosso software para ensaios dinâmicos
O software de ensaio testXpert R é usado para máquinas de ensaio servohidráulicas, sistemas de ensaio de ressonância e máquinas de ensaio eletrodinâmicas. O software de ensaios oferece programas de ensaio adequados para ensaios de fadiga, mecânica de fratura e fadiga de baixo ciclo (LCF). Um editor de blocos gráficos está disponível para a definição livre de experimentos, nos quais até 100 blocos podem ser parametrizados.
