Экстензометр Clip-On
Простота и надежность: экстензометр с DMS и инкрементальный экстензометр Clip-On Загрузить
- 40 мм
- -70 ... +200 °C
- Испытание на растяжение
- Испытание на сжатие
- Металлы
- Пластмасса
- Композитные материалы
- Другие
Экстензометр Clip-On: универсальный и высокоточный
Экстензометры Clip-On представляют собой экономичное решение для испытаний с постоянной начальной расчетной длиной и ограниченным количеством измерений. Высокое разрешение экстензометров Clip-On позволяет проводить измерение наименьших деформаций в процессе испытания.
Оператор вручную устанавливает экстензометр Clip-On на образец. Поэтому его часто называют контактным датчиком. Поскольку они устанавливаются непосредственно на образец, решающими являются малый вес и простота в управлении.
Фирма ZwickRoell предлагает экстензометры Clip-On на базе DMS (их также называют датчиками перемещения DMS), а также инкрементальные экстензометры Clip-On.
Экстензометры Clip-on 5025-1, 8040-1 и 7537-1 фирмы ZwickRoell
Экстензометры Clip-on 5025-1, 8040-1 и 7537-1 представляют собой ручные контактные датчики на базе DMS, легко и быстро фиксируемые на образце одной рукой. Легкие веса - высокоточные, но экономичные решения для стандартных испытаний с начальной расчетной длиной 50, 75 и 80 мм. Датчики перемещения DMS отличаются от остальных экстензометров Clip-on следующими признаками:
- Воспроизводимые результаты благодаря точной фиксируемой настройке начальной расчетной длины
- Очень большой путь измерения в 50% начальной расчетной длины
- Высокая точность измерения в термокамерах благодаря компенсации обусловленных температурой отклонений
- Даже для круглых образцов обеспечивается оптимальный зажим благодаря призматическим контрроликам
Экстензометр Clip-On: простое и точное измерение деформации в процессе испытания металлов на растяжение по ISO 6892-1/ ASTM E8

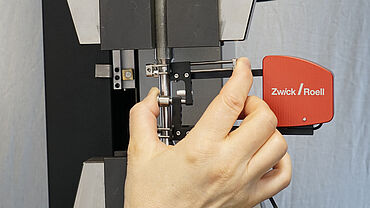

Экстензометры Clip-On 5025-1 / 8040-1 просто фиксируются на образце одной рукой. Типичные расчетные длины стандарта «Металлы» предварительно настроены, начальная расчетная длина воспроизводимо устанавливается на образце.
Другие преимущества и признаки экстензометров DMS Clip-On
- Класс точности 0,5 по EN ISO 9513 до 60 % пути измерения
- Регулирование по скорости деформации „Closed loop“ по ISO 6892-1 метод A1 / ASTM E8 метод B
- Соответствие высоким требованиям для определения модуля растяжения по ISO 527-1 приложение C
- Эргономичное управление одной рукой: быстрые и простые установка на образец и снятие
- Очень хорошая линейность, надежные результаты измерений
- Легкая конструкция, малый вес
- Практичный магнитный держатель, экстензометр Clip-On всегда под рукой
Сходимость
Практично
Круглые образцы
Другие датчики перемещения DMS
Для Ваших испытаний мы предлагает другие экстензометры DMS Clip-On в различных исполнениях:
- Для аксиальных, поперечных или двухосных измерений
- С различными расчетными длинами и путями измерения
- Для одностороннего или двустороннего измерения
- Для различных температурных диапазонов.
В выбранную палитру также входят специалисты, например:
- Для определения Е-модуля у металлов по ISO 6892-1 приложение G мы предлагаем датчики перемещения DMS с двухсторонним измерением и отдельной регистрацией сигналов.
- Для определения модуля сдвига вдоль слоев (IPS) и для определения коэффициента Пуассона у композитов был разработан двухосный датчик перемещения DMS 2501-2, выдающий высокоточные результаты даже при температуре.
digiClip - проверенные инкрементальные экстензометры Clip-On фирмы ZwickRoell
Эти экстензометры Clip-On крайне эффективны, они предлагают большие преимущества в плане диапазона измерения, точности и обработки сигналов по сравнению с системами DMS.
При инкрементальной системе по всей расчетной длине сохраняется неизменная точность. Миниатюрная инкрементальная масштабная линейка обеспечивает компактную конструкцию датчика digiClips. Легкая измерительная система расположена очень близко от образца. Это сводит к минимуму нагружение образца.
Диапазон применения контактных датчиков digiClip расширяют различные значения начальной расчетной длины и гибкое изменение пути измерения, который можно изменить с режима "только растяжение" на режим "растяжение и сжатие".
Область применения
- Определение модуля растяжения у пластмасс и волокнистых композитов по ISO 527-1/-2 /-4
- Определение коэффициента Пуассона для пластмасс и композитов по ISO 527-1/-2 /-4
- Определение характеристик сдвига вдоль слоев у волокнистых композитов в процессе испытания на сдвиг под углом ±45° (In-Plane Shear, IPS)
- Определение значения r у металлов по ASTM E 517 и ISO 10113.
- Регулирование по скорости деформации „closed loop“ по ISO 6892-1 метод A1 и ASTM E8 метод B
- Определение прочности пластмасс при сжатии или для определения Е-модуля сжатия у металлов.
Преимущества и признаки
- Разрешение и точность очень высоки по всему диапазону измерения. Малый вес и компактная конструкция сводят к минимуму нагружение образца.
- Эти измерительные системы нечувствительны к температуре.
- При установке датчика начальная расчетная длина автоматически блокируется, при освобождении - деблокируется.
- Начальную расчетную длину можно регулировать.
- Малая монтажная высота позволяет проводить испытания с малой зажимной длиной.
- Регулируемый ограничитель глубины со шкалой для ходовых значений ширины образца помогает всегда устанавливать контактный датчик на образец по центру.
- Экстензометр Clip-On обладает дополнительными ножами для чувствительных к надрезу образцов.
- Кроме того, предусмотрены магнитный держатель и защита от падения.
digiClip
digiClip Breite
digiClip biax
Часто задаваемые вопросы об экстензометрах Clip-On
Экстензометры Clip-On измеряют деформацию, при этом их устанавливают непосредственно на образец. Поэтому их часто называют контактными датчиками. Строго говоря, они измеряют изменение перемещения, которое в программном обеспечении пересчитывается в деформацию.
Поскольку экстензометры Clip-On обладают высоким разрешением, они могут измерять даже наименьшие деформации. Экстензометры Clip-On устанавливаются на образец оператором вручную, их нельзя автоматизировать.
Поскольку экстензометры Clip-On устанавливаются оператором непосредственно на образец, важна простота в управлении. Кроме того, существуют возможности сведения к минимуму влияния оператора (например, блокировка начальной расчетной длины при установке для точной ее настройки). Это значительно повышает воспроизводимость измеренных значений.
Как правило, экстензометры Clip-On ограничены одной начальной расчетной длиной, однако существуют варианты, позволяющие проводить переоборудование на альтернативную начальную расчетную длину.
Решающим также является вес, поскольку экстензометры Clip-On устанавливаются напрямую на образец и должны прикладывать к нему как можно меньшую нагрузку.
Экстензометры Clip-On используют для стандартных испытаний с постоянной начальной расчетной длиной и ограниченным количеством измерений. В этом случае экстензометры Clip-On представляют собой экономичное решение.
Датчик перемещения DMS представляет собой инструмент для измерения деформации образца под нагрузкой на базе тензорезистора.
Сюда также относятся экстензометры Clip-On DMS, проводящие измерения на базе тензорезистора (DMS). Тензорезистор внутри датчика перемещения воспринимает механическую деформацию в процессе испытания и преобразует ее в измеряемый электрический сигнал. Другие экстензометры проводят измерения инкрементально, индуктивно или оптически - мы с удовольствием Вас проконсультируем.
Кроме того, существуют датчики перемещения DMS, фиксируемые вне образца (например, для испытаний на изгиб, сжатие или испытаний готовых изделий). Подробнее о датчиках перемещения для испытаний на сжатие, изгиб, а также испытаний готовых изделий.
Экстензометры DMS Clip-On, проводящие измерения на базе тензорезистора, обладают высокой точностью и разрешающей способностью. Поэтому они способны регистрировать малейшую деформацию в процессе испытания. Разумеется, изменение температуры также влияет на процесс измерения (прежде всего, при испытаниях в термокамерах). Поэтому важна компенсация обусловленных температурой отклонений.
Из-за конструктивных особенностей начальная расчетная длина у экстензометров DMS Clip-On обычно не регулируется. Экстензометры DMS Clip-On со своей компактной легкой конструкцией оказывают минимальное влияние на образец, хотя непосредственно на него и устанавливаются.
У инкрементальных экстензометров Clip-On инкрементальный масштаб был миниатюризирован. Легкая измерительная система располагается очень близко к образцу, что сводит его нагружение к минимуму. Кроме того, начальную расчетную длину можно регулировать, что делает диапазон применения инкрементальных датчиков Clip-On универсальнее.
Также они нечувствительны к температуре, обладают неизменной точностью по всей расчетной длине.
Экстензометры Clip-On - это экономичные измерительные системы для остающихся неизменными испытаний с ограниченным количеством измерений.
