Универсальные машины для статических испытаний

Универсальные испытательные машины до 5.000 кН



Наши универсальные машины для статических испытаний специально разработаны для проведения испытаний на растяжение, испытаний на сжатие, испытаний на изгиб, а также испытаний на сдвиг. Они идеально подходят для решения стандартных, а также комплексных задач в области испытаний материалов и готовых изделий.

Универсальные испытательные машины (машины для испытаний на растяжение/сжатие) представляют собой гибкое решение для испытаний разнообразных материалов и готовых изделий для применения во всех отраслях промышленности. Будь то низкие усилия испытаний или высокие нагрузки, контроль качества или исследовательские проекты, все универсальные испытательные машины обеспечивают превосходную воспроизводимость результатов испытаний.

Оборудование Что такое универсальная испытательная машина? Проекты заказчиков Принцип работы Часто задаваемые вопросы



Наши популярные универсальные испытательные машины

Другие универсальные машины для особенных испытаний

Что такое универсальная испытательная машина?



Универсальная испытательная машина или машина для испытаний на растяжение/сжатие обозначается как универсальная, так как с ее помощью можно проводить различные статические испытания (например, на растяжение, сжатие, изгиб, отслаивание, адгезию и другие механические испытания). Она позволяет проводить нормативные испытания широкого спектра материалов для применения в более чем 20 отраслях промышленности. Типовая универсальная испытательная машина располагает датчиком силы, траверсой, экстензометром, захватами и блоком электроники. Управление осуществляется программным обеспечением, с помощью которого регламентируются настройки машины и безопасности, а также сохраняются параметры испытания, определенные в североамериканских, европейских и международных стандартах (например, ASTM и ISO). Посредством приложения усилия к образцу в течение всего испытания регистрируются свойства разрушения при сжатии (направление сжатия) или свойства удлинения (направление растяжения). Измерение прочности при сжатии или прочности при растяжении материалов помогает конструкторам и производителям прогнозировать, как материалы будут себя вести при предполагаемом использовании.

Универсальные испытательные системы фирмы ZwickRoell, среди которых машины серии zwickiLine, ProLine, AllroundLine и серии Е, представляют собой модульные системы, которые, в зависимости от усилия испытания, типа материала, области применения и промышленного стандарта (например, ASTM E8 / ISO 6892-1 и ISO 6892-2 для металлов, ASTM D638 / ISO 527 для пластмасс, ASTM D412 для испытаний резины и эластомеров на растяжение, ASTM D575 для испытаний резины на сжатие и мн.др.) можно адаптировать к соответствующим требованиям заказчиков. Кроме того, фирма ZwickRoell предлагает универсальные машины, специально разработанные для нестандартных испытаний. Помимо безопасности и надежности всей системы специалисты фирмы ZwickRoell при разработке каждой универсальной испытательной машины уделяют особое внимание следующим моментам:

  • высокая степень гибкости, благодаря простоте в управлении
  • простая адаптация к специфическим требованиям заказчиков и стандартов
  • перспективные возможности расширения, которые будут расти вместе с Вашими требованиями

Как функционирует универсальная испытательная машина?



Испытательную машину, классифицированную как универсальная, можно использовать для проведения испытаний на растяжение и сжатие различных материалов для самых разных областей применения. Универсальная испытательная машина, как правило, обладает модульной структурой, так что пользователь может проводить переключение с направления сжатия на направление растяжения и универсально проводить испытания с различными усилиями и скоростями.



Испытание на растяжение

Для типового испытания на растяжение универсальную машину оборудуют захватами, соответствующими испытываемому материалу. Проводят конфигурирование корректных параметров испытания (усилие, скорость, расчетная длина и т.д.), оба конца образца зажимают в соответствующих захватах и растягивают его вплоть до разрушения. Универсальная машина для испытаний на растяжение измеряет прочность (прочность при растяжении), деформацию и жесткость (модуль растяжения) образца и регистрирует эти результаты.

Испытание на сжатие

Универсальную испытательную машину можно переоборудовать для испытаний на сжатие или изгиб.

Для типового испытания на сжатие машину оснащают нажимными приспособлениями, подходящими для типа испытываемого материала.Затем проводят конфигурацию соответствующих параметров испытания и располагают образец между двух нажимных плит; испытание завершается при достижении определенного усилия или определенного перемещения, или при разрушении образца.К стандартным измерениям относятся предел упругости, предел пропорциональности, предел текучести и прочность при сжатии.

Испытание на изгиб

Универсальную испытательную машину можно также переконфигурировать и переоборудовать для испытаний на изгиб.

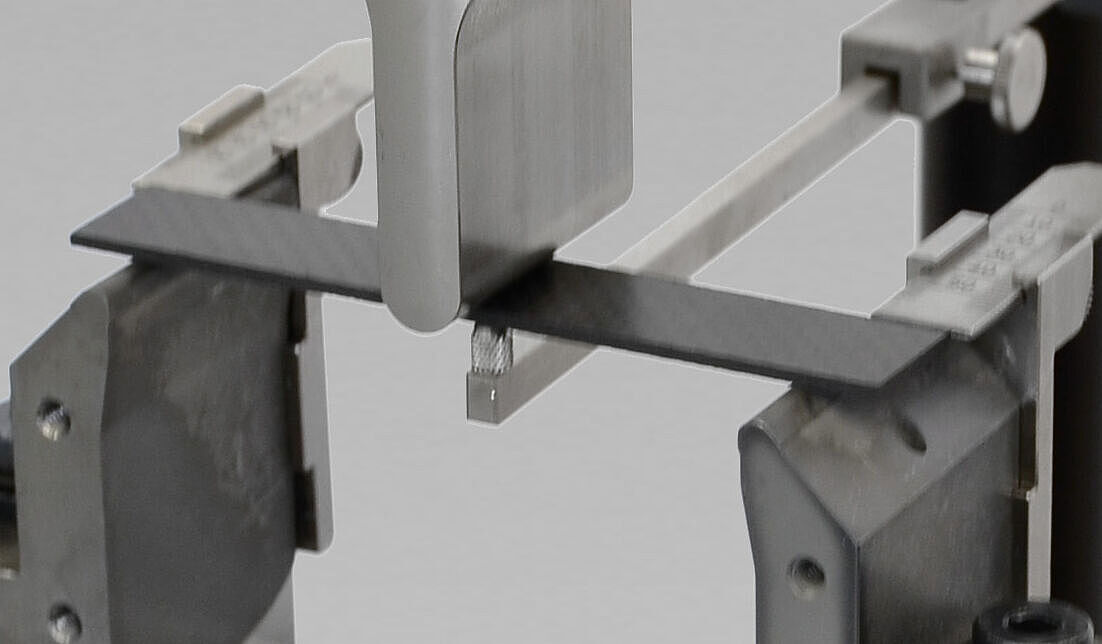

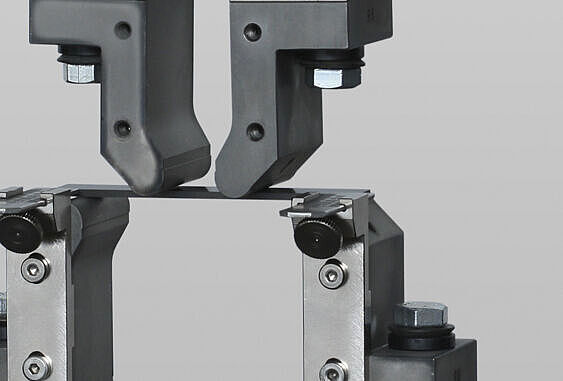

Испытание на изгиб - это испытание на сжатие, при котором образец укладывают на две опоры и нагружают по центру гибочным пуансоном. Усилие сжатие прикладывается до достижения определенной нагрузки или определенного прогиба, или до разрушения образца. Прочность при изгибе - это способность материала противостоять деформации под нагрузкой, она измеряется в форме напряжения. Универсальную испытательную машину можно сконфигурировать для проведения испытания на двух-, трех- или четырехточечный изгиб.

На что следует обращать внимание при выборе универсальной испытательной машины?

Универсальность
Безопасность
Комфорт в управлении
Способность к адаптации
Software
Автоматизация
Обслуживание
Корпоративная стабильность

Универсальность

  • Способность испытывать широкую палитру материалов в большом диапазоне нагрузки,
  • способность к адаптации и простота замены аксессуаров, специально разработанных для промышленных стандартов, соответствующих типов материалов и испытаний,
  • возможность эксплуатации машины с ПК и без него
  • и механическая модульная структура, обеспечивающая расширение и адаптацию Вашей машины с большим выбором аксессуаров,

вносят свой вклад в общую универсальность Вашей испытательной машины.

Часто задаваемые вопросы об универсальных испытательных машинах

Испытательную машину (ее также называют машиной для испытаний на растяжение/сжатие) считают универсальной, если с ее помощью можно проводить разнообразные статические испытания (среди них испытания на растяжение и сжатие, изгиб, отслаивание и адгезию, а также другие механические испытания). Она подходит для нормативных испытаний самых разных материалов для большого количества областей применения.

С помощью универсальной испытательной машины можно проводить много различных испытаний разных материалов: на растяжение и сжатие, изгиб, отслаивание и адгезию, определение твердости, испытания на кручение и многие другие.

Сначала образец устанавливают в зажимные губки захватов универсальной испытательной машины. Затем образец равномерно растягивают, пока он не разрушится. В течение всего испытания измеряют, регистрируют и анализируют деформацию и усилие растяжения.

Испытываемый образец или готовое изделие располагают между двумя установленными на испытательной машине нажимными плитами. Траверсы машины сводят плиты вместе с предварительно регламентированным усилием, скоростью и/или ходом траверсы. Затем измеряют и регистрируют необходимые значения.
