Kesit ölçüm cihazları CMU 30 ve CMU 80

İndir
Sektörler
  • üniversal
Operasyon alanı
  • Numune ölçümü

Numune boyutu test sonuçlarını etkiler

Kesit ölçümü, metal, plastik, kompozit veya diğer malzemelerden yapılmış sağlam bir numunenin kalınlığını ve genişliğini belirlemektedir.

Malzemenin yük kapasitesini belirlemek için, numune daha sonra bir çekme testine veya bükme testine tabi tutulur. Gerilme veya eğilme gerginliğini doğru bir şekilde belirlemek için, kesit alanı için tam ölçüm yapılması gerekir.

ZwickRoell, numune kalınlığının ve numune genişliğinin hassas bir şekilde belirlenmesi için enine kesit ölçüm cihazları sunar. Cihazın merkezinde, dört artımlı ölçüm duyargası,monte edildiğikapalı bir gövdede bulunur. Numunenin kalınlığı ve genişliği, iki tuş ile diferansiyel olarak ölçülür.

Sensörlerin değerleri elektronik bir sistem tarafından algılanır, bir PLC kontrol ve veri bağlantısı sağlar. Genişlikte ve kalınlık yönünde bir merkezleme, kesit ölçümü sırasında doğru hizalanmasını ve güvenli bir şekilde konumlanmasını sağlamaktadır. İşlem, ölçülen değerlerin okunabileceği renkli bir dokunmatik panel üzerinden gerçekleştirilir. Burada cihazın temel ayarlarını da yapılandırabilirsiniz.

Avantajlar & Özellikler

Avantaj
Süreç
Bağlantı

Avantaj

  • Kapalı bir çerçeveye monte edilmiş 4 adet yüksek çözünürlüklü ölçüm transdüsleri içeren diferansiyel ölçüm sistemlerinin kullanımıyla son derece hassas ve sıcaklığa duyarlı olmayan kesit ölçümü
  • Operatör etkilerinin kapsamlı olarak dışlanması nedeniyle ölçüm sonuçlarının yüksek tekrarlanabilirliği (diğerlerinin yanı sıra genişlik ve kalınlık merkezlemesi ile)
  • "CMUshare" dağıtım yazılımı ile birlikte, kesit ölçüm cihazı merkezi bir boyut ölçüm istasyonu olarak kullanılabilir. Bir etiket kullanmak (örneğin, barkod veya keçeli kalem) verileri doğru numuneyle karıştırır.

Süreç

Açtıktan sonra, cihaz bir referans boyut ölçülerek kalibre edilir (gerekliyse ayar periyodik olarak tekrarlanabilir) ve bu nedenle ölçmeye hazırdır.

CMU30:

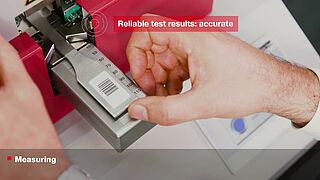

Numune ölçümü için, merkezleme genişliği açılır, numune yerleştirilir ve açma kolu serbest bırakılarak merkezleme kapatılır.

Ölçüm prosedürü, ekrandaki bir tuşa basıldıktan sonra (veya TestXpert test yazılımında) otomatik olarak gerçekleşir: Kalınlık merkezleme kapanır, sondalar ayarlanır, ölçümden sonra kaldırılır, ölçülen değer görüntülenir ve gerekirse iletilir. Birden fazla ölçüm seçilirse, numune operatör tarafından taşınır ve yeni bir ölçüm döngüsü başlatılır. Önceden seçilen ölçüm sayısına ulaşıldığında, ortalama değer veya minimum değer belirlenir ve gerekirse iletilir.

CMU80:

CMU80 otomatik sıkma, genişlik merkezleme ve ölçüm çerçevesinin kayması ile donatılmıştır. Numuneyi yerleştirdikten sonra, ölçüm işlemi hem tek hem de üçlü ölçüm ile tamamen otomatiktir.

Bağlantı

Kesit ölçüm cihazları seri arayüz üzerinden aktarılır. Temel versiyonda, değerler doğrudan testXpert test yazılımında seçilen numunenin verilerine aktarılır. İsteğe bağlı olarak temin edilebilen "CMUshare" yazılımıyla, kesit ölçüm cihazları ağ bağlantılı birkaç test cihazı için merkezi bir ölçüm istasyonu olarak kullanılabilir. "CMUshare", numune tanımlaması için barkod kullanımını da destekler.

Kesit ölçüm cihazlarının ölçüm aralığı ve doğruluğu
