Biyel testi

Biyel üzerinde yorulma testi: Bağlantı çubuklarının yük kolektifi, gereksinimleri karşılayan, kullanılan malzemeler de dahil olmak üzere bir tasarım gerektirir. Bağlantı çubuklarının yorulma sınırının yaklaşık N = 5 x 10⁶ çevrim olduğu varsayılmaktadır. Bağlantı çubuğu üç yük aralığına bölünebilir. Test için her iki gözün de gerçek koşullar altında olması gerekir, yağlı ortamda 90-120 °C'lik bir sıcaklık aralığında oynama testi yapılmalıdır. Özel çatallı numune tutuculara sahip ZwickRoell yüksek frekanslı pulsatör Vibrophore, 250 Hz'e kadar test frekansı sağlar. Yüksek numune verimi ve düşük enerji tüketimi nedeniyle, buna uygun olarak düşük işletme maliyetleri elde edilir.

Vibrophore1000_Pleuel_PH_Koruyucu muhafaza_01_isteğe bağlı

Krank mil testi

Krank millerindeki yorulma testleri için yüksek frekanslı pulsatör Vibrophore veya servo-hidrolik test makinesi kullanılabilir. Gösterilen durumda Wöhler eğrisi DIN 50100 'e göre belirlenir. 10 ... 30 Hz'lik nispeten düşük frekans nedeniyle, burada servohidrolik bir test cihazı kullanıldı. Yorulmaya eğme yükü neden olur, burada alım masası ve alet, krank milinin tüm bölümleri yeniden sıkıştırma ile test edilebilecek şekilde tasarlanmıştır. Yorulma limitinin yaklaşık N = 3 × 10⁶ çevrim olduğu varsayılmıştır. Kuvvet kontrollü sinüs çevrimleri merdiven metoduyla gerçekleştirilir. Aynı cihazda torsiyon yükü yorulma testi mümkündür.

Krank mili parçası

Bir vibrophore'da dinamik yük altında krank mili kesimi.

Dinamik eğme yükü

Testler tipik olarak 10 ila 30 Hz arasındaki bir frekansta gerçekleştirilir.

Kırık krank mili

Yorulma testinden sonra krank mili

Supap yayları üzerinde test

ZwickRoell, tek eksenli test cihazı (zwickiLine) ve testControl II elektroniği ile birlikte, yaylı bir cihaz olarak ideal bir şekilde kullanılabilir hassas bir yay basıncı cihazı sunmaktadır. Cihaz çapraz kuvvette çok kararlıdır ve aşırı yüke karşı emniyet altına alınmıştır. Zemin, manyetize edilmiş baskı plakaları 1 μm/10 mm'lik bir paralelliğe hizalanır. Hassas kılavuzlar yalnızca baskı plakalarının tam olarak dikey bir hareketine izin verir. Çok sert, yanal kuvvete yük hücresi, yayların deformasyonundan veya yanal kuvvetlerinden kaynaklanan ölçüm hatalarını etkili bir şekilde azaltır. İlişkili testXpert test belirtimi, özel olarak bahar testinin ihtiyaçlarına göre uyarlanmıştır. Hassas yay basınç aygıtı kusursuz test ekipmanı yeteneğine sahiptir.

Valf testi

Valf üzerinde sertlik testi

Motor parçaları üzerindeki güçlü termal ve dinamik stres nedeniyle, kalite güvencesi için çok sayıda yıkıcı ve tahribatsız malzeme testi gereklidir. Spesifikasyonlara bağlı olarak, burada Vickers, Knoop, Rockwell ve Brinell'e göre sertlik test yöntemleri kullanılmaktadır.

Valfler üzerinde yüksek sıcaklık testi

Motor valfleri optimum yanma davranışı için önemli bir rol oynamaktadır. Motor verimliliğini daha da artırmak için, bu bileşenlerin daha hafif, daha dayanıklı ve daha ucuz olmasına yönelik birçok önlem alınmaktadır. Yüksek sıcaklık etkisi altındaki testlerle, ilgili uygulama için optimum malzeme kombinasyonunun tanımlanmasına yardımcı olur.

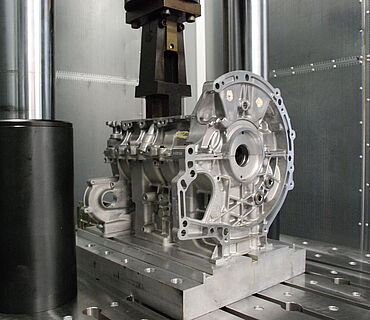

Motor bloğundaki testler

İçten yanmalı motorlar üç ana bileşenden oluşur. Motor bloğu (silindir mahfazası), krank tahriği ve zamanlama dişlisi. Silindir bloğu bir ünite veya ayrı silindirlerden oluşabilir. Dökme demir veya giderek hafif metalden oluşan bir veya daha fazla dökümden oluşur. Alüminyum veya hafif metal kompozitler olarak alüminyum/magnezyum kullanılır. Silindir bloğu, kütle momentleri, eğilme momentleri veya silindir kafasından krank mili yataklarındaki gaz kuvvetlerinin transferinden gelen kuvvetler gibi birçok strese maruz kalır.

Zaman zincirleri üzerinde test

Seri üretimde bireysel zincir bileşenlerin yorulma özelliklerini belirlemek için Vibrophore sunmaktadır. 50 Hz'ye kadar bir test frekansı ile hem sonsuz zincirlerin hem de bireysel zincir bileşenlerin (örneğin zincir köprüler) yorulma özellikleri ve sınırları belirlenebilir. Kontrolör elektronikleri zincir testi için özel olarak geliştirildi. Sonuç olarak, büyük zayıflama değişiklikleri olan zincirler ölçülebilir. Ayrıca, şirkete özel test standartlarına herhangi bir zamanda uyum sağlanması da mümkündür.

Enjektör testi

İnce tabakaların veya küçük yüzey alanlarının gerekli kuvvet ve yol çözünürlüğü ile kapsamlı mekanik karakterizasyonu - bu ZHN üniversal nanomekanik test cihazının uygulama alanıdır. Bu, ISO 14577'ye göre girinti sertliği, girinti modülü ve Marten sertliğinin ölçülmesini içerir.

Eksantrik mil testi

Eksantrik mili, uygulama alanı nedeniyle yüksek, daimi eğilme yüklerine dayanmalıdır. Eğme test cihazları, üretimle birlikte gelen kalite kontrolünün bir parçası olarak kullanılabilir. Eksantrik mili, bileşen bağlantılarının serbest bırakılacağı momenti belirlemek için kullanılır. Eksantrik mili kesitleri cihaz içinde yatay olarak sıkıştırılmış ve 1000 Nm'e kadar tork ile giderek yüklenmiştir. Eksantrik mili bileşenlerin elastik ve plastik deformasyonludur. Dönme açısı ölçümü, ZwickRoell'in laserXtens optik lazer ekstansometresi ile temassız olarak gerçekleştirilir.

TorsionLine test cihazı ile eksantrik millerinin burulma testi

TorsionLine 500

Nmax 500 Nm'li eksantrik mili üzerindeki torsiyon testi. Açı ölçümü, bir lazer ekstansometresi ile gerçekleştirilir.

Dönme açısı ölçümü: Eksantrik mili burulma testi

Açı ölçümü

LaserXtens, temassız torsiyon hareketlerini ölçer.

laserXtens ile eksantrik mili burulma testi

LaserXtens ile TorsionLine

ZwickRoell TorsionLine, yüksek derecede sertlik sunar ve bu nedenle tüm tork aralığında çok hassas açı ölçümünü garanti eder.

Sertlik testi

ZwickRoell, eksantrik millerinde sertlik testi için çeşitli test seçenekleri sunar.

Yüksek sıcaklıkta testler

Motor yapımı, enerji santrali inşaatı, motorlar ve kimyasal tesisler gibi uygulamalarda 1,600° C'ye kadar yükselmiş sıcaklıklarda ve daha fazla malzeme davranışı çok önemlidir. Bu amaçla, özellikle çekme testleri ve eğilme testleri de yüksek sıcaklıkta gerçekleştirilir.
