Plastikten mamul ara ürünler ve bitmiş parçalar üzerinde testler
Hazır parçadan veya ara ürünlerden alınan numunelerin test edilmesinin amaçları, kalıplama bileşik testinin hedeflerinden oldukça farklıdır. Kalıp bileşim testi, karşılaştırılabilir malzeme verisinin belirlenmesine hizmet eder. Malzemeler bu verileri kullanarak birbirleriyle karşılaştırılabilse de, çoğu zaman hazır bir ürünün özelliklerinin hesaplanması mümkün değildir.
Ara ürünler ve hazır parçalar üzerinde yapılan testler bu nedenle iki farklı hedefle gerçekleştirilir: Bir üründe bulunan fonksiyonel özelliklerin ve malzeme özelliklerinin belirlenmesi.
Bileşen testi: işlevsel ürün özellikleri
Bir ürün belirli işlevsel özelliklere sahip olmalıdır. Dolayısıyla bir ambalaj kutusu istiflenebilir olmalı, bir kablo yalıtımı da yük altında izole edilmelidir, bir gıda kutusu sıkıca kapatılmalı ve açılması kolay olmalı, bir pencere fırtınada bile kırılmamalıdır ve bir sandalye ağır birisini güvenli bir şekilde taşımalıdır. Örnekler listesi sonsuza kadar sürülebilir.
Aşağıdaki örnek incelemelerinde, yalnızca plastik bileşen testinin olanaklarından örnekler göstermek istiyoruz.
ZwickRoell'deki geniş, modüler ürün portföyümüz ve çok sayıda plastik testi uzmanımız sayesinde, test sistemlerimizi ihtiyaçlarınıza mükemmel şekilde uyarlayabiliriz. Bileşen testindeki test gereksinimlerinize ilişkin bireysel tavsiye için lütfen hemen uzmanlarımızla iletişime geçin.
Düşük voltajlı elektrik kablolarında çentik direncinin ölçülmesi
- Her araçta bir kaç metre düşük voltaj kablosu vardır. Bu kablolar tüm araç boyunca yönlendirilir ve montaj sırasında bazen keskin kenarlar ile temas eder. İzolasyon yok edilmemeli.
- Bu davranışı ölçmek için, otomotiv endüstrisi, kablo yalıtımının çentik direncini belirlemek için kullanılabilen LV 112 adlı bir test yöntemi geliştirdi.
- İşlem basittir. Bir kablo parçası, bir plaka üzerine yerleştirilmiş ve bir kontak elemanına elektriksel olarak bağlanmış olarak tanımlanmıştır. Test plakası, elektrikle temas halinde olan, büyük bir sertliğe sahip yüksek mukavemetli bir telin bir kesme kuvveti olarak bulunur. Bu kabloyla, test edilecek kablo, kesici tel ile kablo iletkeninin arasındaki elektriksel bir kontak meydana gelene kadar yüklenir. Bunun için gereken kuvvet test cihazı tarafından kaydedilir. Bu, kablo izolasyonunun çentik duyarlılığı hakkında gerçekçi bir ifade verir.
İstifleme yüksekliklerinin belirlenmesi
- İster yoğurt kutusu, ister bira kasası veya su şişesi: Her bir paket sonunda bir depoda olacak ve burada istiflenecek. En alt tabakayı çökertmeden kaç tabaka amabalajın istiflenmesi uygundur?
- Soru, bir test cihazı ile kolayca cevaplanabilir. Bu amaçla, tam veya boş ambalajlar basit veya test cihazında basınç plakaları arasındaki istif içinde sıkıştırılır ve böylece maksimum yük kapasitesi ölçülür. Bu değerden kaç katın birbirinin üzerine güvenli bir şekilde istiflendiği belirlenebilir.
- Ancak ambalajı nasıl geliştirilebilinir? Mekanik özelliklere genellikle mümkün olan en düşük malzeme maliyeti ile ulaşılmalıdır. Bu, tasarımcının kabın kritik noktalarının nerede olduğunu bilmesi gereken akıllı, yapıcı bir tasarım gerektirir. Bu amaçla, test cihazında bir video kamera ve film serisini güç-yer değiştirme diyagramıyla senkronize eden testXpert III seçeneği videoCapturing+bulunur. Böylece, tasarımcı her gücün altındaki ambalajın deformasyon davranışını bilir ve gerçekten kritik olan yerlerde optimizasyon yapabilir.
Pompa şişesinde harekete geçen kuvvetler
- Birçok ürün aynı anda belirli bir işlevi yerine getirmesi gereken ambalajlarda pazarlanmaktadır.
- Buna bir örnek pompa şişesidir, çünkü yüksek kaliteli parfümün yanı sıra temizleme ürünleri olarak da kullanılırlar. Pencere temizleme maddesi, şişeye güvenle depolanmalıdır, ancak disk üzerinde güçlü veya güçlü bir atomize kiriş ile mümkün olduğunca konforlu bir şekilde uygulanabilmelidir.
- Harekete geçirme kuvvetlerinin kullanıcı tarafından kabul edilebilir olması önemlidir ancak dozaj, çok sık pompalanmayı önlemek için yeterince yüksektir.
- Yine, ZwickRoell elektro mekanik test cihazları, çeşitli pompalama hızlarında harekete geçirme kuvvetlerini ölçerek ürünün optimize edilmesine ve kalitenin izlenmesine yardımcı olur. Kalite ölçülebilir hale gelir.
Açılması için ne kadar kuvvete ihtiyaç duyulduğunu ölçün
Pencere profillerinin köşe dayanımının ölçülmesi
Şırınga üzerinde fonksiyonel test
Bir el çantası üzerindeki yırtılma kuvvetleri
- Çocuklarımızın çantaları çok dayanımlı olmak zorunda. Ağır kitaplar, kahvaltılar ve okulda ihtiyacınız olan her şey burada bulunabilir. Onlar kulplarından veya saplarından taşınır ve bazende asılır. Okul çantası, birkaç okul yılına kadar görev yapmak için kollar ve kayışlar iyice sabitlenmelidir.
- Örnek, çantayı testte gösterir. ZwickRoell alet programından bir aygıt, test cihazında çantayı tutuyor ve bir kanca kulpları çekiyor. Bu sayede dikişlerin ve plastik parçaların uzun okul hayatında, dayanıklı olmasını sağlar.
Bardakların istiflenebilirliğinin belirlenmesi.
Köpek tasmalarındaki direnci test etmek için dinamik test

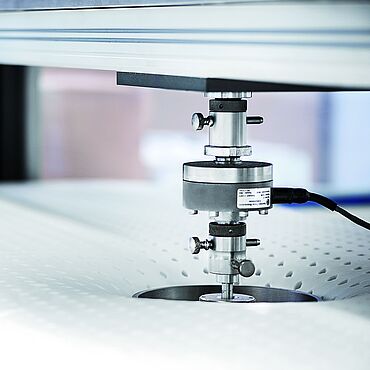

Yatak üzerinde ağırlık testi
Bir diş fırçası kafasının eğilme direnci ve sertliği
Bileşen testi - malzeme özellikleri
Bir üründe bulunan malzeme özelliklerini test ederken, önceden tanımlanmış bir örnekleme planı kullanılarak tamamlanmış bir üründen veya ara üründen bir test numunesi alınır ve kalıplama bileşiği testinde olduğu gibi aynı plastik standartlarına göre test edilir:
- Bitmiş bir parçanın veya bir ara ürünün imalatı sırasında, işlenmiş polimer çok çeşitli mekanik, termal ve kimyasal baskılara maruz kalır ve genellikle polimer zincirlerinin ve dolgu maddelerinin yönelimlerini oluşturur. Polimerin mekanik özellikleri, bu nedenle, dikkate alınan bileşenin farklı konumlarında farklılık gösterir.
- Enjeksiyon kalıplama, ekstrüzyon veya presleme ile üretilen bir son üründe bulunan malzeme özelliklerini karşılaştırabilmek adına, test numuneleri için bir çıkarma planı belirlenir. Diğer şeylerin yanı sıra, bu kaldırma planı, nihai ürünün şekline dayanır ve numunelerin sayısını, şeklini, boyutunu ve çıkarma yönünü belirler.
- Bu şekilde elde edilen test numuneleri, uygun şartlandırılmadansonra, kalıp kütle testinde olduğu gibi test standartlarına göre test edildi veya ürün spesifikasyonundaki spesifik bilgilere göre test edildi.
- Devam eden bir üretimden düzenli numunelerin, belirli toleranslardaki belirli malzemelerin belirli bir tolerans dahilinde bir üründeki daha uzun bir üretim periyodunda sabit tutulmasını sağlayabilir.
ZwickRoell, manuel ve tam otomatik versiyonlarda çekme, eğilme ve basma testleri için güvenilir üniversal test cihazları ve ekstansometrelerin yanı sıra sarkaç darbe test cihazları, sertlik test cihazları, eriyik indeksi test cihazları ve HDT/Vicat test cihazları sağlar. Bu, sonuçlarınızın istatistiksel yayılımını önemli ölçüde azaltır.
Daha fazlasını öğrenin:
Kalıplama bileşimi testinde test standartları Plastik standartlarına genel bakış
DIN 53435: Plastik bileşenlerde malzeme özelliklerinin karakterizasyonu
Dynstat eğme testi, Dynstat darbeli eğme testi ve DIN 53435'e göre darbe testi plastik bileşenlerde malzeme özelliklerini karakterize etmek için kullanılır.
Boşluk nedenleriyle bitmiş enjeksiyonla kalıplanmış parçalardan yalnızca küçük numuneler çıkarılabiliyorsa, iki Dynstat test yöntemi statik ve dinamik malzeme özelliklerinin kalite izleme ve ürün geliştirmedeki karşılaştırmalı karakterizasyonu için fırsat sunar.
